首页产品中心产品系列QP-150F

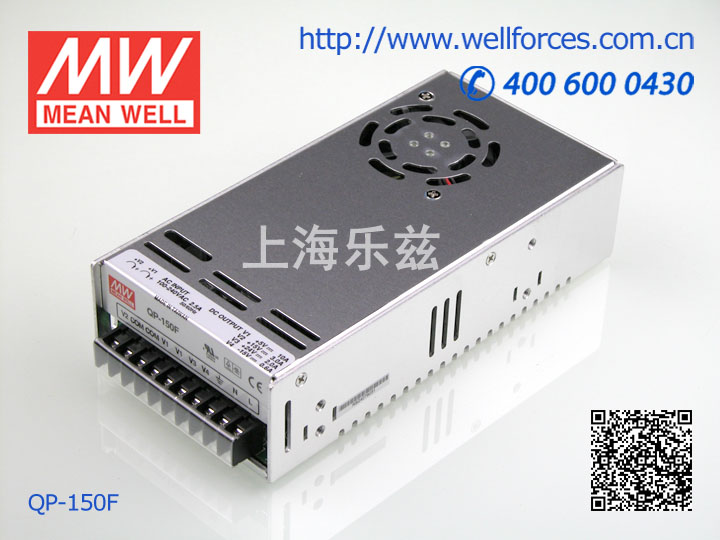

QP-150F 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

QP-150F · + + + 四路输出PFC电源

Mean Well · Enclosed Switching Power Supply · 146W

额定功率
146 W
询价
选择型号 — QP-150系列QP-150F
QP-150-3A146W · 5V · 10A库存:无货QP-150-3B150.2W · 5V · 10A库存:无货QP-150-3C152W · 5V · 10A库存:无货QP-150-3D146W库存:无货QP-150B150W库存:无货QP-150C146W库存:即将售罄QP-150D146W库存:大量库存
QP-150F146W库存:即将售罄

现货即将售罄无货

现货 · 上海仓 4 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
关于 QP-150F,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商ULEMCCBCE可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载

产品概述

QP-150F 为该系列 CH1: 5V CH2: 15V CH3: 24V CH4: -15V 输出型号:额定电流 CH1: 10A CH2: 3A CH3: 2A CH4: 0.6A,额定功率 152W,典型效率 78%。

产品特点

  • 国际通用全范围交流输入
  • 内置主动式PFC功能,PF>0.95
  • 保护种类:短路/过负载/过电压
  • 内置直流风扇强制风冷
  • CH4正负极性可选
  • 开关工作频率:100KHZ
  • 3年质保

规格参数

QP-150F·参数摘自官方规格书(2011-08-19 版)下载规格书 PDF

输出

输出通道
CH1 CH2 CH3 CH4
直流电压
CH1: 5V CH2: 15V CH3: 24V CH4: -15V
额定电流
CH1: 10A CH2: 3A CH3: 2A CH4: 0.6A
电流范围
CH1: 3 ~ 15A CH2: 0 ~ 5A CH3: 0.4 ~ 3A CH4: 0 ~ 1A
额定功率(最大)
152W
纹波与噪声(最大)注2
CH1: 120mVp-p CH2: 150mVp-p CH3: 200mVp-p CH4: 150mVp-p
电压调整范围
CH1: 4.75 ~ 5.5V CH2: 14.3 ~ 16.5V
电压精度注3
CH1: ±3.0% CH2: ±3.0% CH3: ±6.0% CH4: ±5.0%
线性调整率
CH1: ±1.0% CH2: ±1.0% CH3: ±2.0% CH4: ±1.0%
负载调整率
CH1: ±2.0% CH2: ±2.0% CH3: ±6.0% CH4: ±2.0%
启动、上升时间
800ms, 50ms/230VAC 800ms,50ms/115VAC(满载时)
保持时间(Typ.)
24ms/230VAC 24ms/115VAC(满载时)

输入

电压范围
90 ~ 264VAC或127 ~ 370VDC
频率范围
47 ~ 63Hz
功率因素(Typ.)
PF>0.95/230VAC PF>0.98/115VAC(满载时)
效率(Typ.)
78%
交流电流(Typ.)
2.5A/115VAC 1.2A/230VAC
浪涌电流(Typ.)
冷启动:≤40A/230VAC
漏电流
<3.5mA / 240VAC

保护

过负载
额定输出功率的105%~150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
CH1:5.75 ~ 6.75V CH2:17.25 ~ 20.25V 保护模式:关闭输出电压,重启后恢复
过温度(可选)
95℃ ±5℃ (TSW1) 保护模式:关闭输出电压,温度下降后可自动恢复

环境

工作温度
-10~+60℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL60950-1,TUV EN60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11, EN55024,A级轻工业标准

其它

MTBF
≥141.5K hrs. MIL-HDBK-217F (25℃)
尺寸
199*99*50mm (L*W*H)
包装
0.93Kg; 20pcs/19.6Kg/1.28CUFT
测试条件与备注4
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC控制系统、工业机器人、自动化生产线设备供电。
  • 测试测量设备 — 为精密测试仪器、实验室设备、测量系统提供稳定电源。
  • 通信设备 — 应用于通信基站辅助电源、网络设备、数据传输系统。
  • LED显示与照明 — 驱动大型LED显示屏、专业舞台灯光、工业照明系统。
  • 医疗设备 — 适用于非生命支持类医疗诊断设备、实验室分析仪器。
  • 安防监控系统 — 为CCTV监控、门禁系统、报警设备提供可靠电源。

资料下载

规格书1

QP-150F 规格书PDF下载

3D 图档1

QP-150F 3D 图档ZIP下载

认证证书3

UL认证证书UL · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载

测试报告1

测试报告QP-150-3A-RPTPDF下载
QP-150F明纬QP-150F是一款高性能150W四路输出PFC电源,专为对电源质量和稳定性有高要求的工业应用设计。
