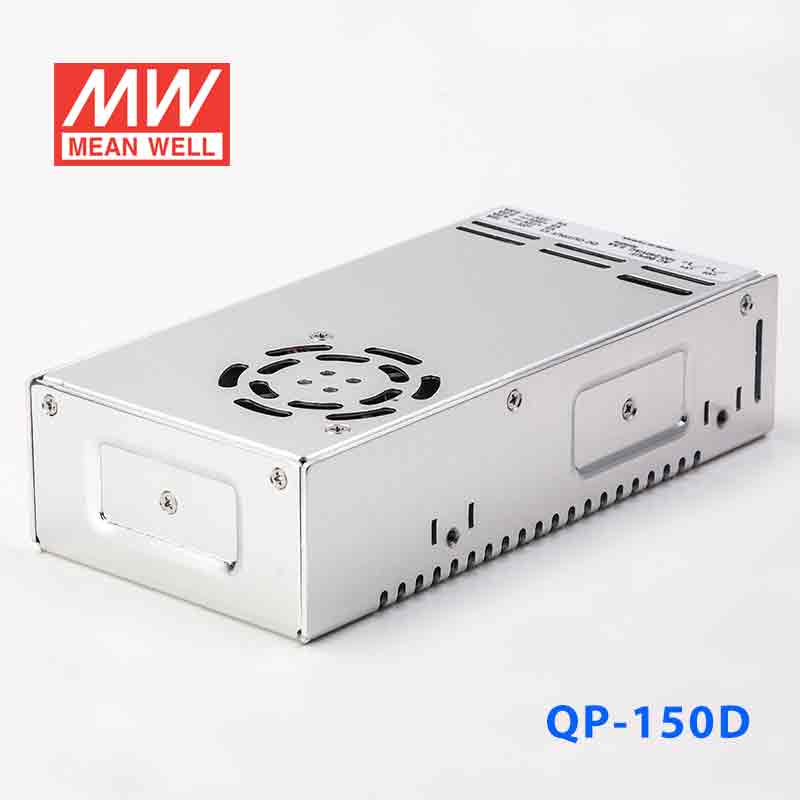

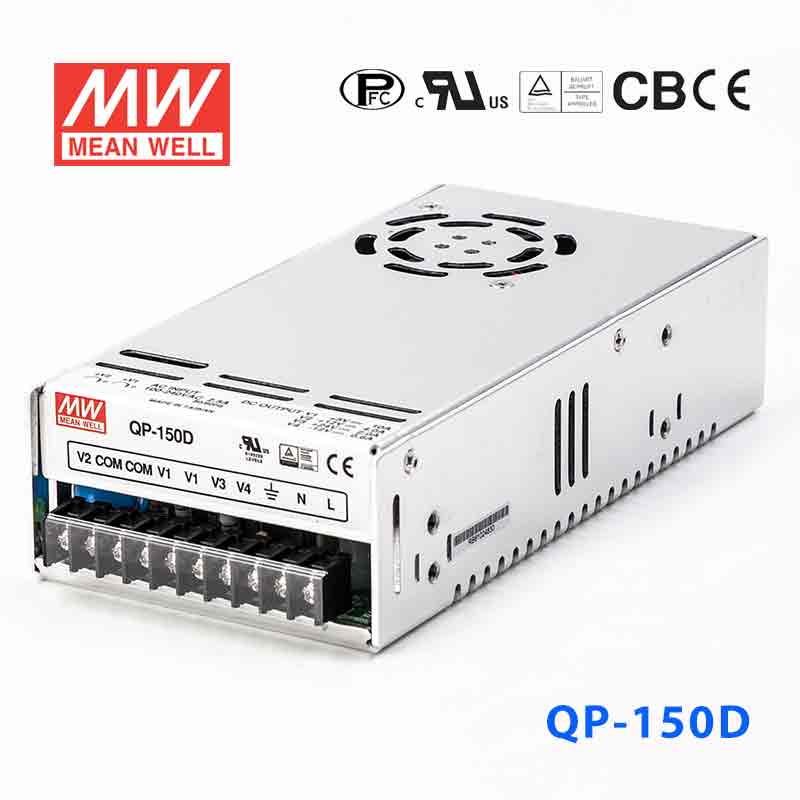

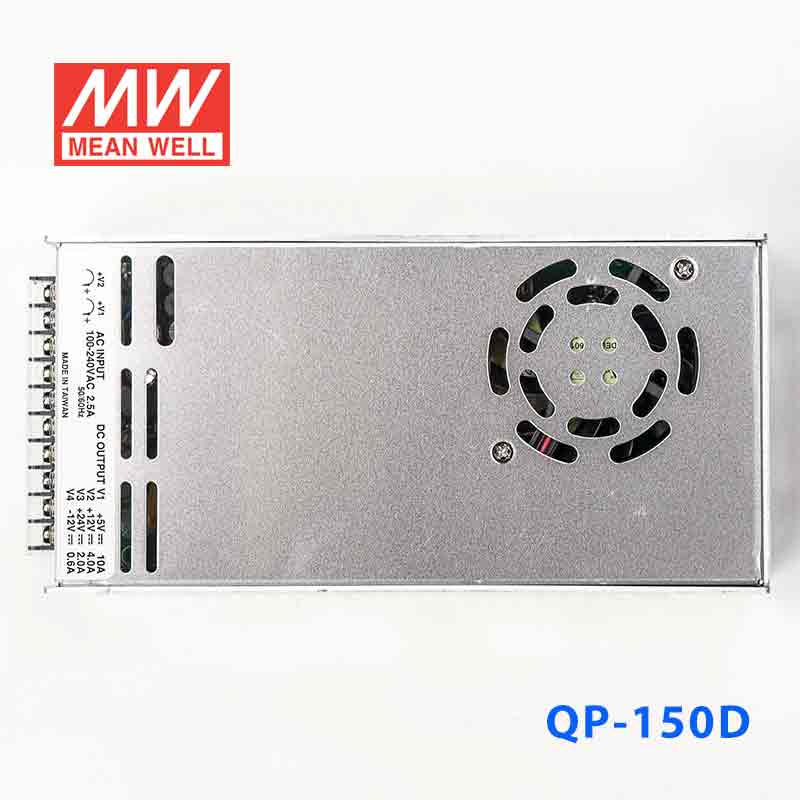

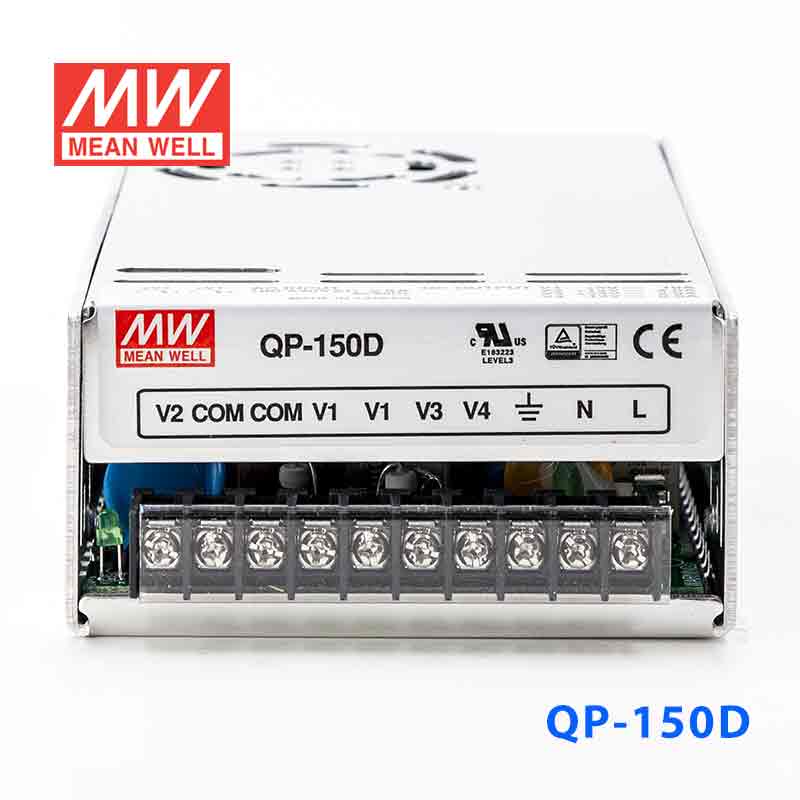

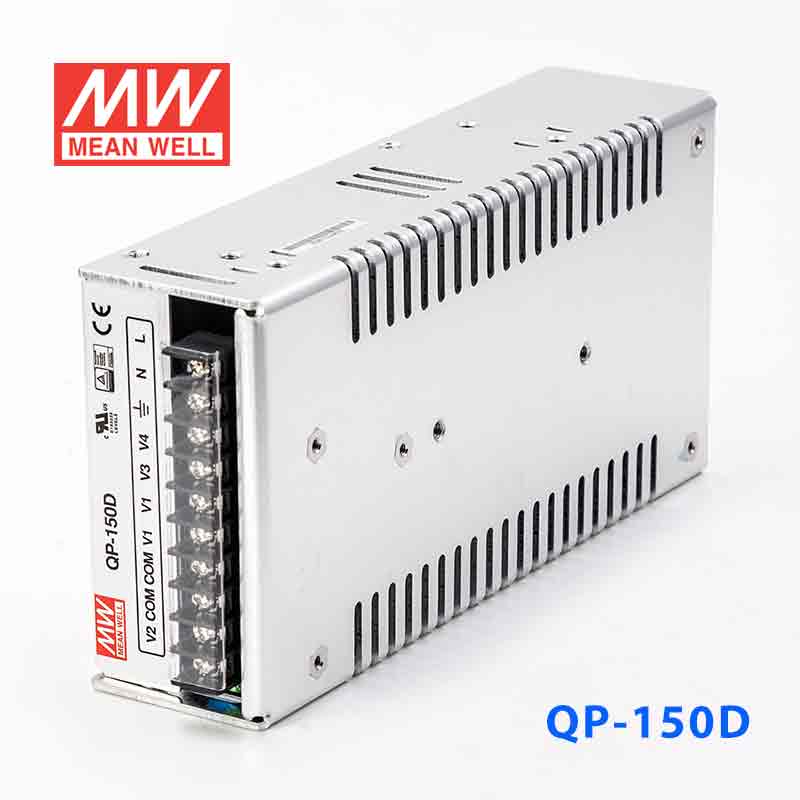

QP-150D · + + + 四路输出PFC电源

Mean Well · Enclosed Switching Power Supply · 146W

额定功率: 146 W

询价

选择型号 — QP-150系列QP-150D

QP-150-3A146W · 5V · 10A QP-150-3B150.2W · 5V · 10A QP-150-3C152W · 5V · 10A QP-150-3D146W QP-150B150W QP-150C146W

QP-150D146W

QP-150F146W

现货即将售罄无货

现货 · 上海仓 125 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

关于 QP-150D，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC EMC TÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

QP-150D 为该系列 CH1: 5V CH2: 12V CH3: 24V CH4: -12V 输出型号：额定电流 CH1: 10A CH2: 4A CH3: 2A CH4: 0.6A，额定功率 150.2W，典型效率 78%。

产品特点

国际通用全范围交流输入
内置主动式PFC功能，PF>0.95
保护种类：短路/过负载/过电压
内置直流风扇强制风冷
CH4正负极性可选
开关工作频率：100KHZ
3年质保

规格参数

QP-150D参数摘自官方规格书（2011-08-19 版）下载规格书 PDF

输出

输出通道: CH1 CH2 CH3 CH4
直流电压: CH1: 5V CH2: 12V CH3: 24V CH4: -12V
额定电流: CH1: 10A CH2: 4A CH3: 2A CH4: 0.6A
电流范围: CH1: 3 ~ 15A CH2: 0 ~ 5A CH3: 0.4 ~ 3A CH4: 0 ~ 1A
额定功率(最大): 150.2W
纹波与噪声(最大)^注2: CH1: 120mVp-p CH2: 150mVp-p CH3: 200mVp-p CH4: 150mVp-p
电压调整范围: CH1: 4.75 ~ 5.5V CH2: 11.4 ~ 13.2V
电压精度^注3: CH1: ±3.0% CH2: ±3.0% CH3: ±6.0% CH4: ±5.0%
线性调整率: CH1: ±1.0% CH2: ±1.0% CH3: ±2.0% CH4: ±1.0%
负载调整率: CH1: ±2.0% CH2: ±2.0% CH3: ±6.0% CH4: ±2.0%
启动、上升时间: 800ms, 50ms/230VAC 800ms,50ms/115VAC(满载时)
保持时间(Typ.): 24ms/230VAC 24ms/115VAC(满载时)

输入

电压范围: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF>0.95/230VAC PF>0.98/115VAC(满载时)
效率(Typ.): 78%
交流电流(Typ.): 2.5A/115VAC 1.2A/230VAC
浪涌电流(Typ.): 冷启动：≤40A/230VAC
漏电流: <3.5mA / 240VAC

保护

过负载: 额定输出功率的105%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: CH1:5.75 ~ 6.75V CH2:13.8 ~ 16.2V 保护模式:关闭输出电压,重启后恢复
过温度(可选): 95℃ ±5℃ (TSW1) 保护模式:关闭输出电压，温度下降后可自动恢复

环境

工作温度: -10～+60℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1,TUV EN60950-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024,A级轻工业标准

其它

MTBF: ≥141.5K hrs. MIL-HDBK-217F (25℃)
尺寸: 199*99*50mm (L*W*H)
包装: 0.93Kg; 20pcs/19.6Kg/1.28CUFT

测试条件与备注4

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

■ 典型应用

工业自动化 — 适用于PLC控制系统、工业机器人、自动化生产线设备供电。
仪器仪表 — 为精密测量仪器、实验室设备、分析测试系统提供稳定电源。
通信设备 — 应用于通信基站、网络交换机、数据传输设备等。
LED显示屏与照明 — 驱动大型LED显示屏、专业舞台灯光系统。
安防监控 — 为CCTV系统、门禁系统、报警设备提供可靠电源。

资料下载

规格书1

QP-150D 规格书PDF下载

3D 图档1

QP-150D 3D 图档ZIP下载

认证证书9

CB认证证书CB · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载

TÜV认证证书TÜV · 点击下载 ↓PDF下载

UL认证证书UL · 点击下载 ↓PDF下载

EAC认证证书EAC · 点击下载 ↓PDF下载

CB认证证书CB · 点击下载 ↓PDF下载

UK认证证书UK · 点击下载 ↓PDF下载

CB认证证书CB · 点击下载 ↓PDF下载
