首页产品中心PT系列系列PT-65C

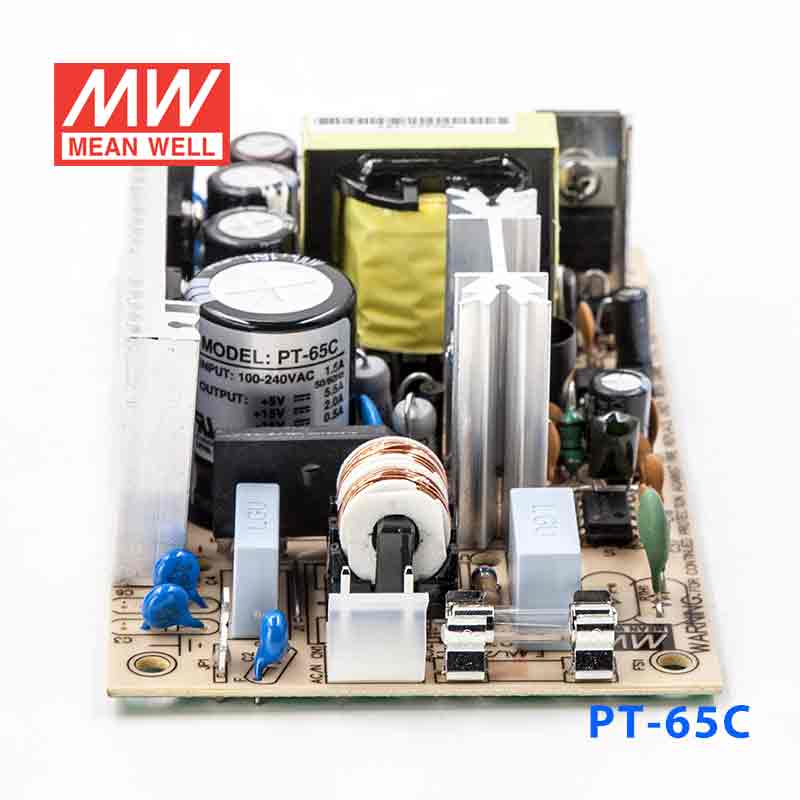

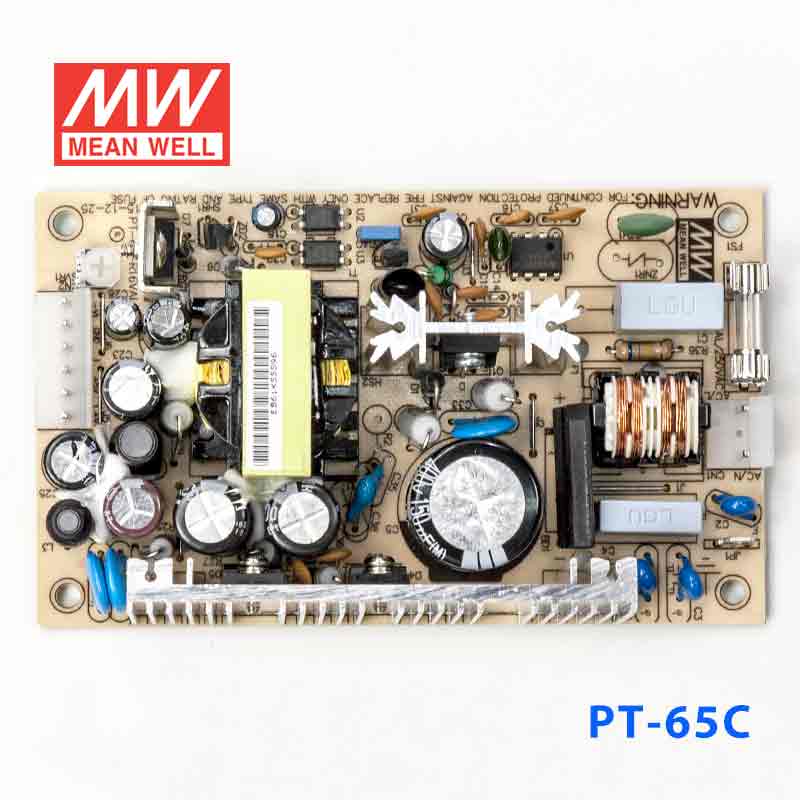

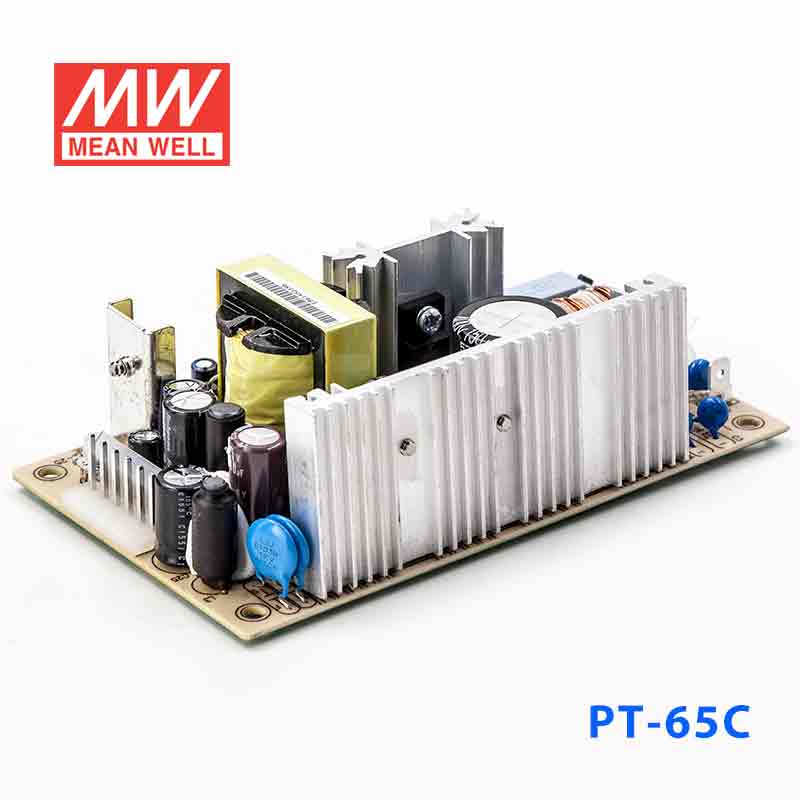

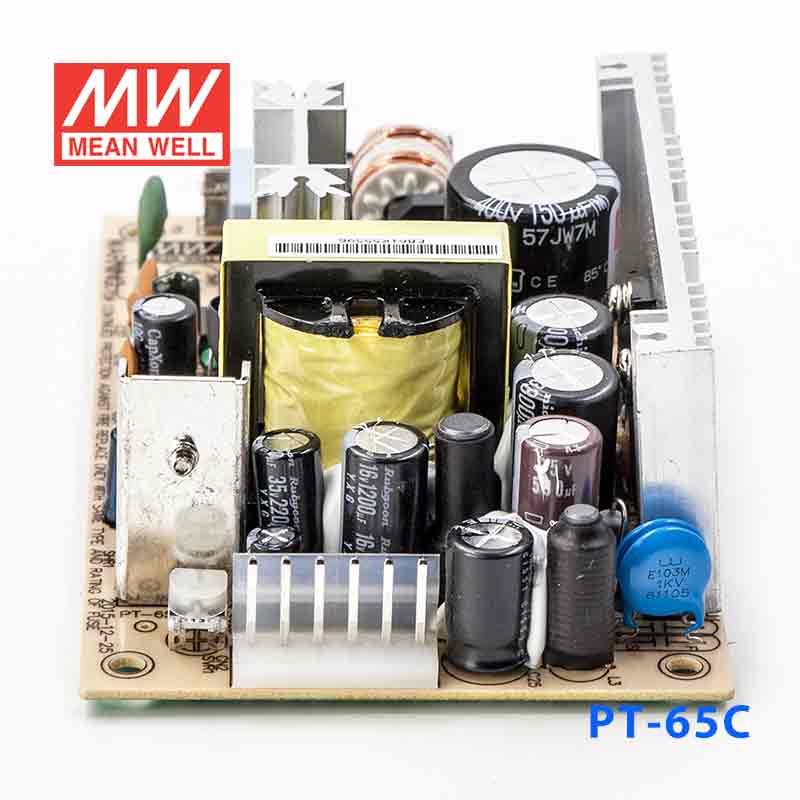

PT-65C 产品图 1
明纬 MEAN WELL · PT系列 系列
明纬官方正品PT系列 系列3 年保修

PT-65C · + + 三路输出无外壳PCB板 开关电源

Mean Well · Enclosed Switching Power Supply · 65W 5

输出电压
5 V DC
额定功率
65 W
输出电流
5.5 A
¥107.00含 13% 增值税
选择型号 — PT-65系列PT-65C
PT-65A60W · 5V · 5.5A库存:无货PT-65B63.5W · 5V · 5.5A库存:有库存
PT-65C65W · 5V · 5.5A库存:有库存
PT-65D68W · 5V · 4A库存:有库存

现货无货

现货 · 上海仓 29 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 PT-65C,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACTÜVUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

PT-65C 为该系列 CH1: 5V CH2: 15V CH3: -15V 输出型号:额定电流 CH1: 5.5A CH2: 2A CH3: 0.5A,额定功率 65W,典型效率 77%。

产品特点

  • 国际通用全范围交流输入
  • 漏电流<0.75mA
  • 保护种类:短路/过负载/过电压
  • 自然风冷
  • 100%满载老化测试
  • 开关工作频率:65KHZ
  • 2年质保

规格参数

PT-65C·参数摘自官方规格书(2011-09-30 版)下载规格书 PDF

输出

输出通道
CH1 CH2 CH3
直流电压
CH1: 5V CH2: 15V CH3: -15V
额定电流
CH1: 5.5A CH2: 2A CH3: 0.5A
电流范围
CH1: 0.4 ~ 7A CH2: 0.2 ~ 2.6A CH3: 0 ~ 0.7A
额定功率
65W
输出功率 (最大)
自然风冷时为额定功率;风扇风量大于18CFM 强制风冷时为72W
纹波与噪声 (最大)注2
CH1: 50mVp-p CH2: 120mVp-p CH3: 100mVp-p
电压调整范围
CH1:4.75 ~ 5.5V
电压精度注3
CH1: ±4.0% CH2: ±7.0% CH3: ±5.0%
线性调整率
CH1: ±1.0% CH2: ±2.0% CH3: ±1.0%
负载调整率
CH1: ±3.0% CH2: ±4.0% CH3: ±1.0%
启动、上升时间
800ms, 20ms(满载时)
保持时间(Typ.)
60ms(满载时)

输入

电压范围
90 ~ 264VAC或127 ~ 370VDC
频率范围
47 ~ 440Hz
效率(Typ.)
77%
交流电流(Typ.)
1.5A/115VAC 0.9A/230VAC
浪涌电流(Typ.)
冷启动:20A/115V,40A/230VAC
漏电流
<0.75mA / 240VAC

保护

过负载
73~95W 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
CH1:5.75 ~ 6.75VDC 保护模式:打嗝模式,电压异常条件移除后可自动恢复

环境

工作温度
-10~+60℃ (请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.04%/℃ (0~50℃)(+5V)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL60950-1,TUV EN60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC 1min.
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 70%RH
电磁干扰
符合EN55022 (CISPR22) Class B
谐波电流
符合EN61000-3-2,-3
电磁耐受
符合EN61000-4-2,3,4,5,6,8,11;ENV50204,EN55024, A级轻工业标准

其它

MTBF
≥277.2K hrs. MIL-HDBK-217F (25℃)
尺寸
127*76*42mm (L*W*H)
包装
0.25Kg; 54pcs/15.9Kg/1.35CUFT
测试条件与备注5
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源应视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。
  5. 为应对EM, 安装孔M1和M2需接地。

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC、HMI、传感器及执行器供电。
  • 仪器仪表 — 为测试设备、分析仪器、医疗诊断设备提供稳定电源。
  • 嵌入式系统 — 集成于各类定制化设备、控制板和模块中。
  • 通信设备 — 适用于小型通信基站、网络设备及数据传输系统。
  • 安防监控 — 为监控摄像头、门禁系统及报警装置供电。

资料下载

规格书1

PT-65C 规格书PDF下载

认证证书7

UL认证证书UL · 点击下载 ↓PDF下载
EAC认证证书EAC · 点击下载 ↓PDF下载
TÜV认证证书TÜV · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载
CE认证证书CE · 点击下载 ↓PDF下载
UK认证证书UK · 点击下载 ↓PDF下载
