首页产品中心PSC系列系列PSC-60B

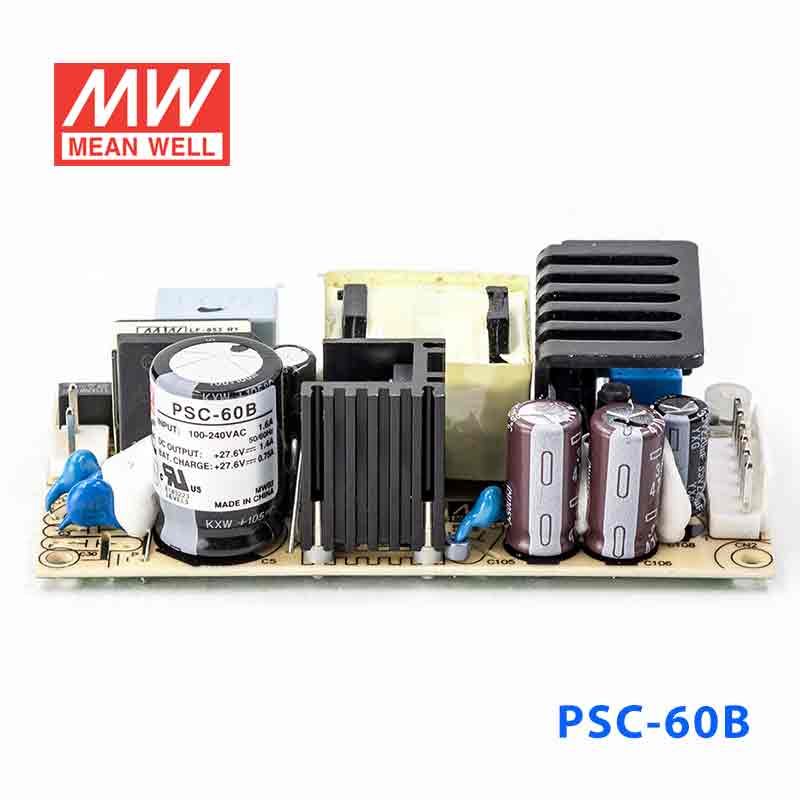

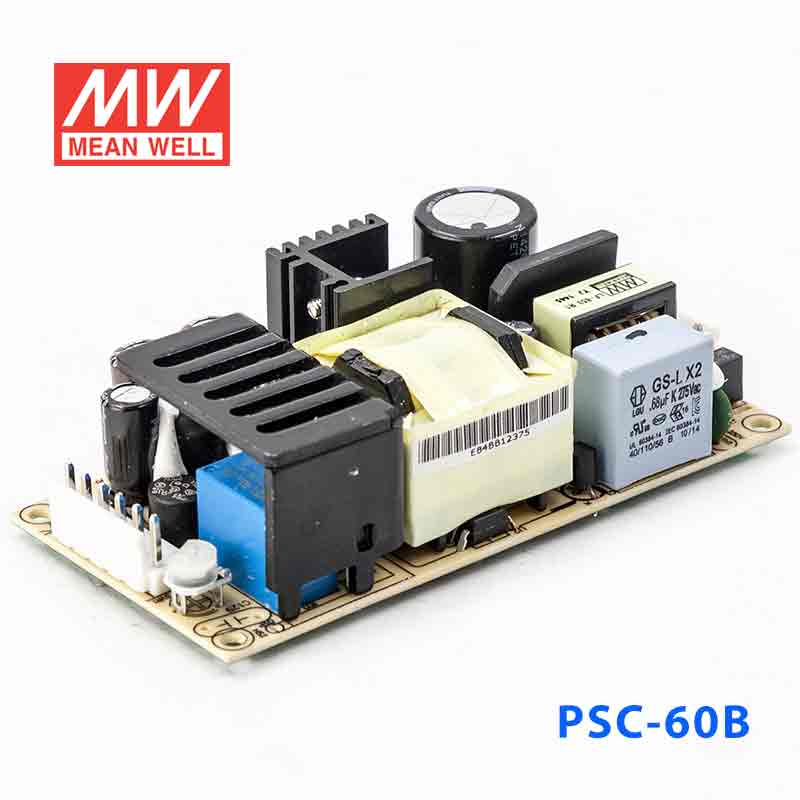

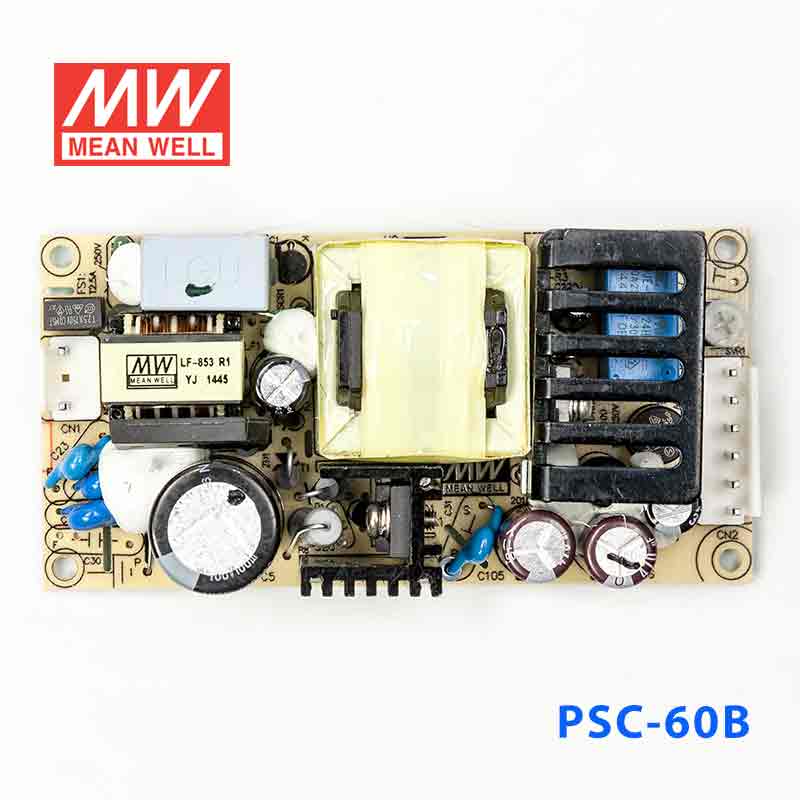

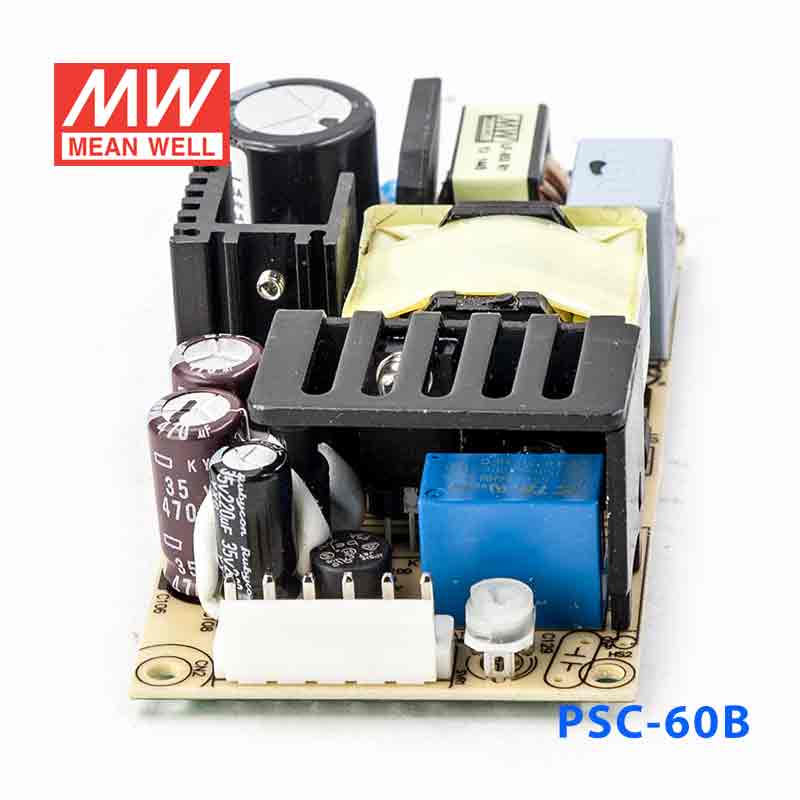

PSC-60B 产品图 1
明纬 MEAN WELL · PSC系列 系列
明纬官方正品PSC系列 系列3 年保修

PSC-60B · 27.6V 单路输出带浮充电直流UPS裸板 安防电源

Mean Well · Enclosed Switching Power Supply · 59.34W 27.6

输出电压
27.6 V DC
额定功率
59.3 W
输出电流
1.4 A
¥112.00市场价 ¥145.60含 13% 增值税
选择型号 — PSC-60系列PSC-60B
PSC-60A59.3W · 13.8V · 2.8A库存:大量库存PSC-60A-C59.3W · 13.8V · 2.8A库存:有库存
PSC-60B59.3W · 27.6V · 1.4A库存:即将售罄
PSC-60B-C59.3W · 27.6V · 1.4A库存:无货

现货即将售罄无货

现货 · 上海仓 1 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 PSC-60B,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACTÜVUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

PSC-60B 为该系列 CH1: 27.6V CH2: 27.6V 输出型号:额定电流 CH1: 1.4A CH2: 0.75A,额定功率 59.34W,典型效率 84%。

产品特点

  • 国际通用全范围交流输入
  • 可选择的L型支架和机盖 (PSC-60x-C, x=A,B)
  • 保护种类:短路/过负载/过电压/
  • 电池低压保护/电池通过保险丝反极性保护
  • AC OK和电池低压警报
  • 自然风冷
  • 100%满载老化
  • 2年质保

规格参数

PSC-60B·参数摘自官方规格书(2011-08-18 版)下载规格书 PDF

输出

输出组别
CH1 CH2
直流电压
CH1: 27.6V CH2: 27.6V
额定电流
CH1: 1.4A CH2: 0.75A
电流范围
CH1: 0 ~ 2.15A CH2: --------
额定功率
59.34W
纹波与噪声(最大)注2
CH1: 240mVp-p CH2: --------
电压调整范围
CH1: 24 ~ 29V
电压精度注3
CH1: ±1.0% CH2: --------
线性调整率
CH1: ±0.5% CH2: --------
负载调整率
CH1: ±0.5% CH2: --------
启动、上升时间注5
800ms, 50ms/230VAC 1600ms, 50ms/115VAC(满载时)
保持时间(Typ.)
50ms/230VAC 10ms/115VAC(满载时)

输入

电压范围
90 ~ 264VAC 127 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
84%
交流电流(Typ.)
1.6A/115VAC 1A/230VAC
浪涌电流(Typ.)
冷启动:30A/115VAC 60A/230VAC
漏电流
<1mA / 240VAC

保护

过负载
额定输出功率的105%~ 150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
CH1:28.98 ~ 37.26V 保护模式:打嗝模式,异常条件移除后可自动恢复
切断电池
21±1V

功能

AC OK
TTL开放集电极输出,开:AC OK ;关:AC Fail ; Ice :最大30mA@ 50VDC
电池低压
TTL开放集电极输出,开:电池低压;关:电池正常; Ice :最大30mA@ 50VDC 电池低压: < 22V

环境

工作温度
-20~+70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)(CH1)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容

安全规范
UL60950-1,TUV EN60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11, EN55024,A级轻工业标准

其它

MTBF
≥589.7K hrs. MIL-HDBK-217F (25℃)
尺寸
PCB:101.6*50.8*29mm (L*W*H) ;CASE:103.4*62*37mm (L*W*H)(可选)
包装
PCB:0.13Kg; 96pcs/13.5Kg/0.89CUFT ;CASE:0.3Kg; 45pcs/14.5Kg/0.67CUFT(可选)
测试条件与备注7
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源应视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
  5. 启动时间是在冷机启动下测得,快速开关机可能会延长启动时间。
  6. HS1,HS2不能被短路。
  7. HS1与系统机壳之间距离必须要满足安规绝缘距离。

典型应用

■ 典型应用

  • 安防监控系统 — 为摄像头、录像机、门禁系统提供稳定可靠的备用电源。
  • 应急照明设备 — 确保火灾报警、疏散指示等应急照明系统在断电时正常工作。
  • 报警系统 — 为防盗报警器、烟雾探测器等提供不间断电源,提升安全性。
  • 工业控制 — 在工业自动化、过程控制中作为关键设备的备用电源。
  • 通信设备 — 为路由器、交换机等网络通信设备提供稳定可靠的直流供电。

资料下载

规格书1

PSC-60B 规格书PDF下载

3D 图档1

PSC-60B 3D 图档ZIP下载

认证证书10

UL认证证书UL · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
TÜV认证证书TÜV · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
CE认证证书CE · 点击下载 ↓PDF下载
UK认证证书UK · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
EAC认证证书EAC · 点击下载 ↓PDF下载
