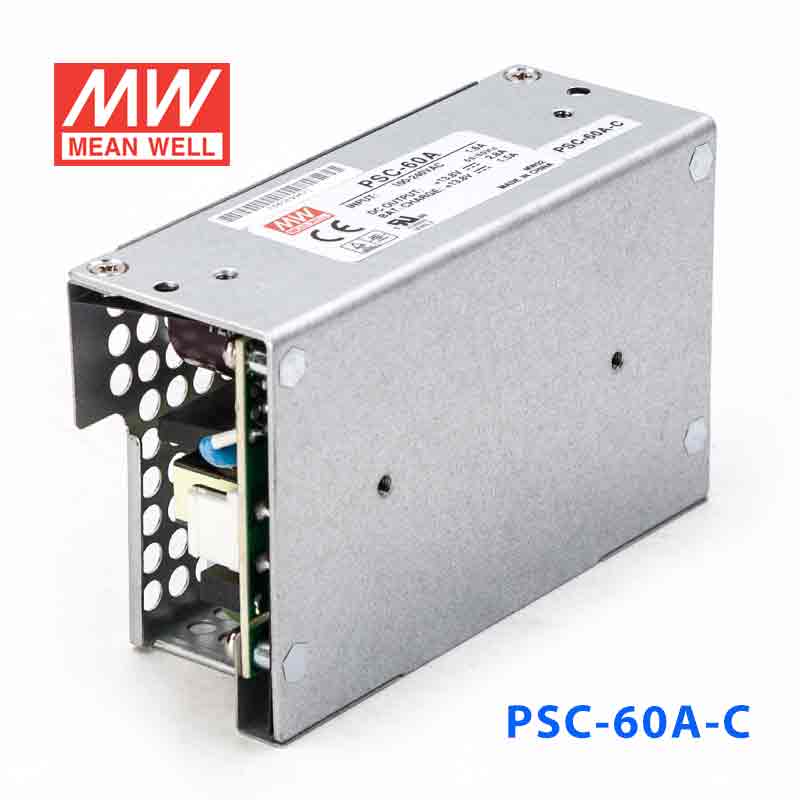

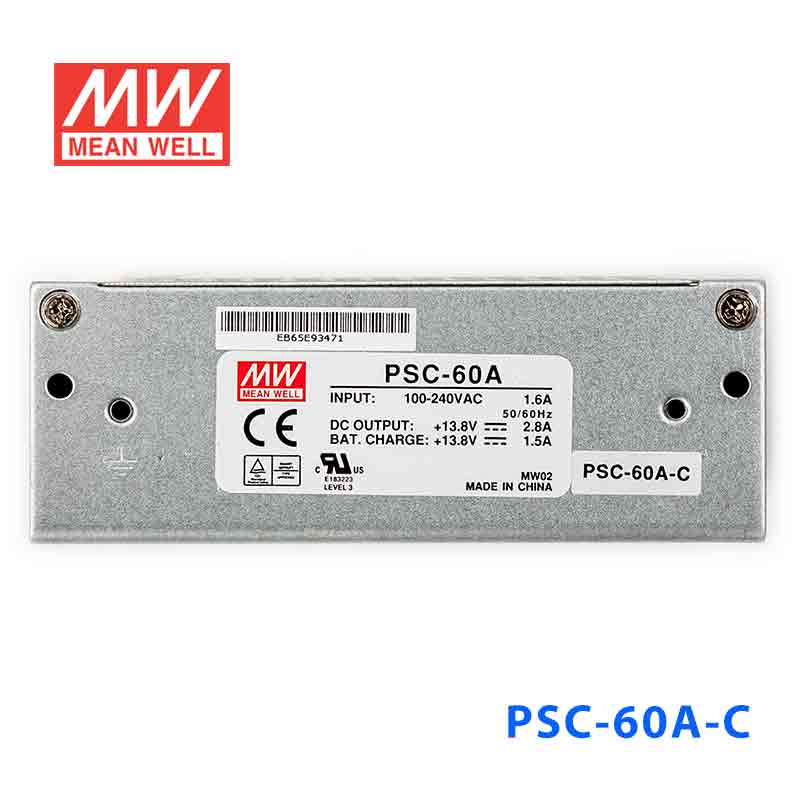

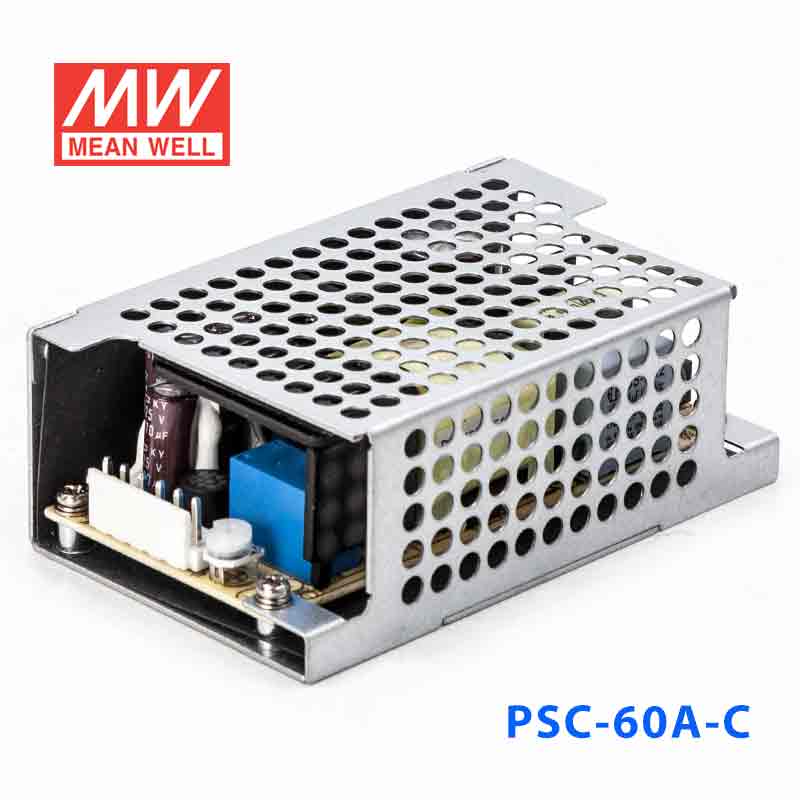

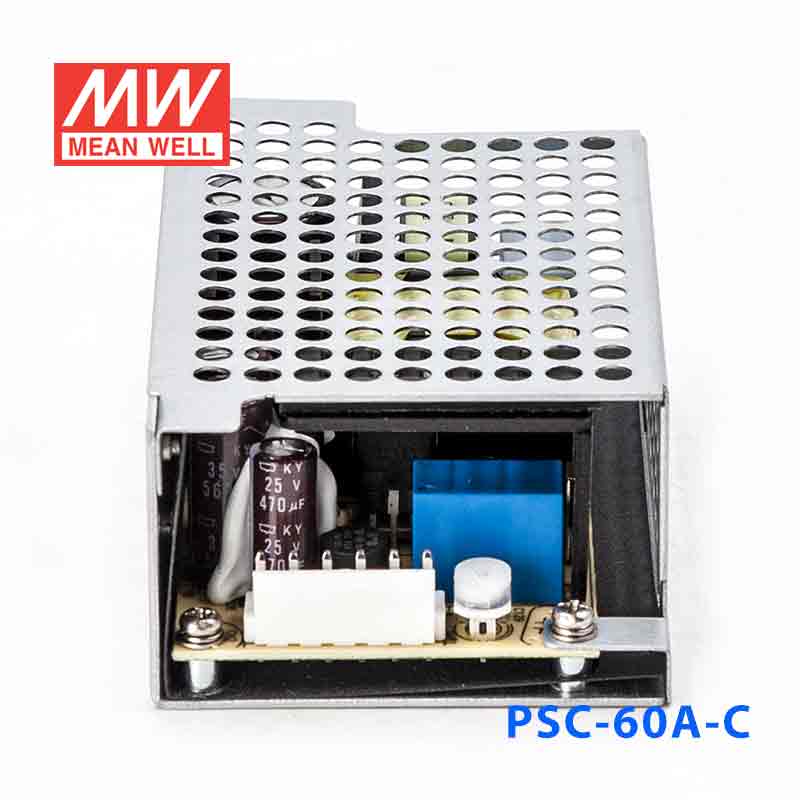

PSC-60A-C · 13.8V 单路输出带浮充电直流UPS裸板加外壳安防电源

Mean Well · Enclosed Switching Power Supply · 59.34W 13.8

输出电压: 13.8 V DC
额定功率: 59.3 W
输出电流: 2.8 A

¥129.00市场价 ¥167.70含 13% 增值税

选择型号 — PSC-60系列PSC-60A-C

PSC-60A59.3W · 13.8V · 2.8A

PSC-60A-C59.3W · 13.8V · 2.8A

PSC-60B59.3W · 27.6V · 1.4A PSC-60B-C59.3W · 27.6V · 1.4A

现货即将售罄无货

现货 · 上海仓 26 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 PSC-60A-C，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC TÜV UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PSC-60A-C 为该系列 CH1: 13.8V CH2: 13.8V 输出型号：额定电流 CH1: 2.8A CH2: 1.5A，额定功率 59.34W，典型效率 84%。

产品特点

国际通用全范围交流输入
有L型支架和机盖的机型 (PSC-60x-C, x=A,B)
保护种类：短路/过负载/过电压/
电池低压保护/电池通过保险丝反极性保护
AC OK和电池反向低压警报
自然风冷
100%满载老化
2年质保

规格参数

PSC-60A-C参数摘自官方规格书（2024-10-30 版）下载规格书 PDF

输出

输出组别: CH1 CH2
直流电压: CH1: 13.8V CH2: 13.8V
额定电流: CH1: 2.8A CH2: 1.5A
电流范围: CH1: 0 ~ 4.3A CH2: --------
额定功率: 59.34W
纹波与噪声(最大)^注2: CH1: 120mVp-p CH2: --------
电压调整范围: CH1: 12 ~ 15V
电压精度^注3: CH1: ±1.0% CH2: --------
线性调整率: CH1: ±0.5% CH2: --------
负载调整率: CH1: ±0.5% CH2: --------
启动、上升时间^注4: 800ms, 50ms/230VAC 1600ms, 50ms/115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 10ms/115VAC(满载时)

输入

电压范围: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 84%
交流电流(Typ.): 1.6A/115VAC 1A/230VAC
浪涌电流(Typ.): 冷启动:30A/115VAC 60A/230VAC
漏电流: <1mA / 240VAC

保护

过负载: 额定输出功率的105%~ 150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: CH1:14.49 ~ 18.63V 保护模式:打嗝模式，异常条件移除后可自动恢复
切断电池: 10.5±0.5V

功能

AC OK: TTL开放集电极输出, 开: AC OK ;关: AC Fail ; Ice :最大30mA@ 50VDC
电池低压: TTL开放集电极输出, 开:电池低压;关:电池正常; Ice :最大30mA@ 50VDC 电池低压: < 11V

环境

工作温度: -20～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)(CH1)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容

安全规范: UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035,轻工业标准,EAC TP TC 020

其它

MTBF: 3681.4K hrs min. Telcordia SR-332 (Bellcore) ; 589.7K hrs min. MIL-HDBK-217F (25℃)
尺寸: 103.4*62*37mm (L*W*H)

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
启动时间是在冷机启动下测得，快速开关机可能会延长启动时间。
HS1,HS2不能被短路。
HS1与系统机壳之间距离必须要满足安规绝缘距离。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

■ 典型应用

安防监控系统 — 为摄像头、录像机、门禁系统提供稳定不间断电源。
应急照明设备 — 确保消防应急灯、疏散指示灯在断电时正常工作。
报警系统 — 为入侵报警器、烟雾探测器等提供备用电源。
工业控制 — 在关键工业自动化设备中作为备用电源模块。
通信设备 — 为小型通信基站、网络设备提供稳定可靠的电源保障。
