明纬 MEAN WELL · PSC系列系列

明纬官方正品PSC系列系列3 年保修

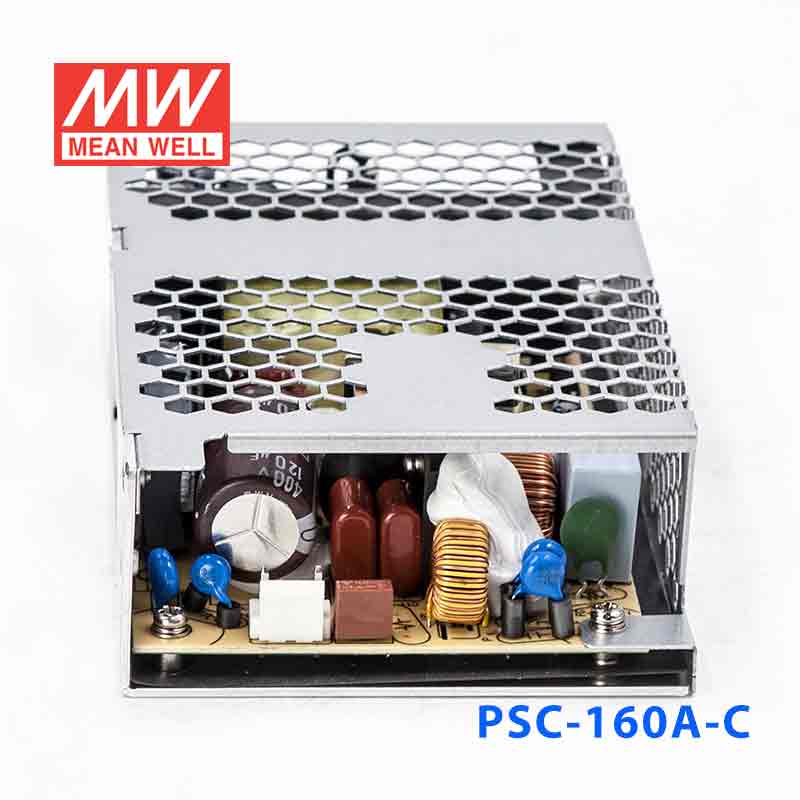

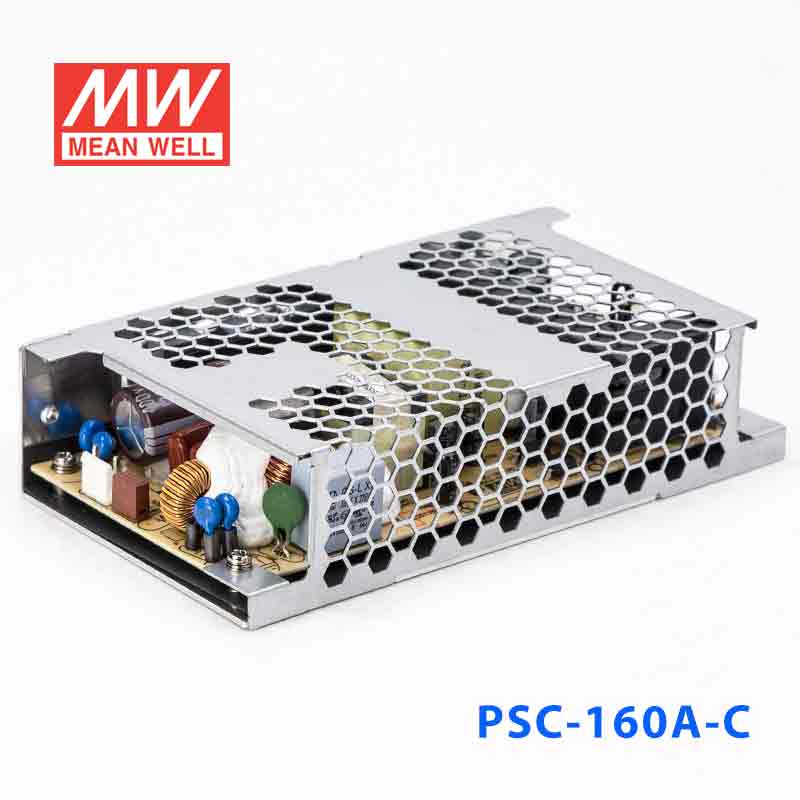

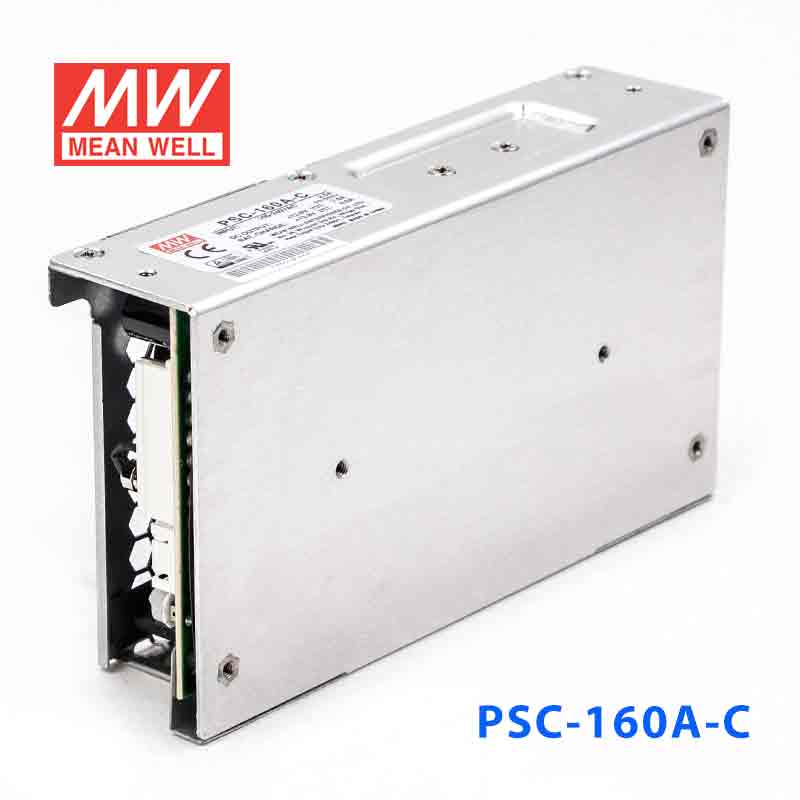

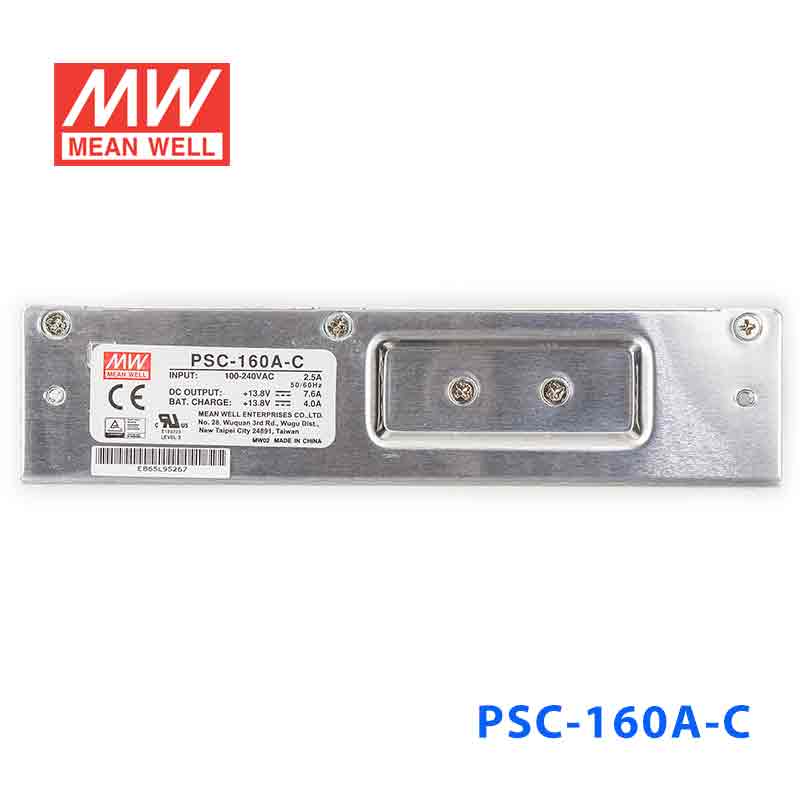

PSC-160A-C · 13.8V 单路输出PFC带浮充电直流UPS裸板加外壳安防电源

Mean Well · Enclosed Switching Power Supply · 160W 13.8

输出电压: 13.8 V DC
额定功率: 160 W
输出电流: 7.6 A

¥281.00市场价 ¥365.30含 13% 增值税

选择型号 — PSC-160系列PSC-160A-C

PSC-160A160W · 13.8V · 7.6A

PSC-160A-C160W · 13.8V · 7.6A

PSC-160B160W · 27.6V · 3.8A PSC-160B-C160W · 27.6V · 3.8A

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 PSC-160A-C，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EACTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

PSC-160A-C 为该系列 CH1: 13.8V CH2: 13.8V 输出型号：额定电流 CH1: 7.6A CH2: 4A，额定功率 160W，典型效率 88%。

PSC-160系列是一个交变直流160W安全电源，允许从90VAC~264VAC全范围输入，并且包含主动式PFC功能除了主输出外，还有一个充电输出，具有较小的额恒流，以提供后备电源程序，便于安全存取系统需要。 PSC-160效率可高达90%，可以工作在自然风冷，-20℃到70℃的条件下。本系列设计有全面的警报功能，包括AC OK和电池低信号; 此外，提供了继电器触点，便于用户的系统设计。PSC-160有PCB类型或带L支架及上盖的封闭型可用。

产品特点

国际通用全范围交流输入
具有主动式PFC功能
6"x3"小型PCB尺寸
可选择带L支架及上盖的机型 (PSC-160x-C, x=A,B)
保护种类：短路/过负载/过电压/
电池低压保护/电池通过保险丝反极性保护
AC Ok和电池低压继电器吸合信号输出
自然风冷
100%满载老化
2年质保

规格参数

PSC-160A-C参数摘自官方规格书（2014-07-01 版）下载规格书 PDF

输出

输出组别: CH1 CH2
直流电压: CH1: 13.8V CH2: 13.8V
额定电流: CH1: 7.6A CH2: 4A
电流范围: CH1: 0 ~ 11.6A CH2: --------
额定功率: 160W
纹波与噪声(最大)^注2: CH1: 150mVp-p CH2: --------
电压调整范围: CH1: 12 ~ 15V
电压精度^注3: CH1: ±1.0% CH2: --------
线性调整率: CH1: ±0.5% CH2: --------
负载调整率: CH1: ±0.5% CH2: --------
启动、上升时间^注5: 2000ms, 30ms/230VAC 2000ms, 30ms/115VAC(满载时)
保持时间(Typ.): 40ms/230VAC 40ms/115VAC(满载时)

输入

电压范围: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.95/230VAC PF≧0.98/115VAC(满载时)
效率(Typ.): 88%
交流电流(Typ.): 2.5A/115VAC 1.5A/230VAC
浪涌电流(Typ.): 冷启动35A/115VAC 70A/230VAC
漏电流: <1mA / 240VAC

保护

过负载: 额定输出功率的105%~ 150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: CH1:14.49 ~ 18.63V 保护模式:关断输出，电源重启后可恢复正常输出
切断电池: 10±0.5V

警报功能

AC OK^注5: 继电器吸合输出, 开: AC OK ;关: AC Fail ;最大额定值 : 30V / 1A
电池低压: 继电器吸合输出, 关:电池正常; 开:电池低压; 最大额定值:30V / 1A 电池低压: < 11V

环境

工作温度: -20～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～45℃)(CH1)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容

安全规范: UL60950-1,TUV EN60950-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024,A级轻工业标准

其它

MTBF: ≥257K hrs. MIL-HDBK-217F (25℃)

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
启动时间是在冷机启动下测得，快速开关机可能会延长启动时间。
请参照第三页的建议应用2.(2)、(3)。
电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

安全系统
应急照明系统
报警系统
UPS系统
中央监控系统
存取系统

资料下载

规格书1

PSC-160A-C 规格书PDF下载

认证证书8

EAC认证证书EAC-cer.pdfPDF下载

UL认证证书E183223-UL-cer.pdfPDF下载

TÜV认证证书PSC-160(C)-TUV-cer.pdfPDF下载

CB认证证书PSC-160-CB(TUV)-cer.pdfPDF下载

CB认证证书PSC-160-CB(UL)-cer.pdfPDF下载

EMC认证证书PSC-160-EMC-cer.pdfPDF下载

CE认证证书PSC-160-CE-dec.pdfPDF下载

UK认证证书PSC-160-UK-dec.pdfPDF下载
