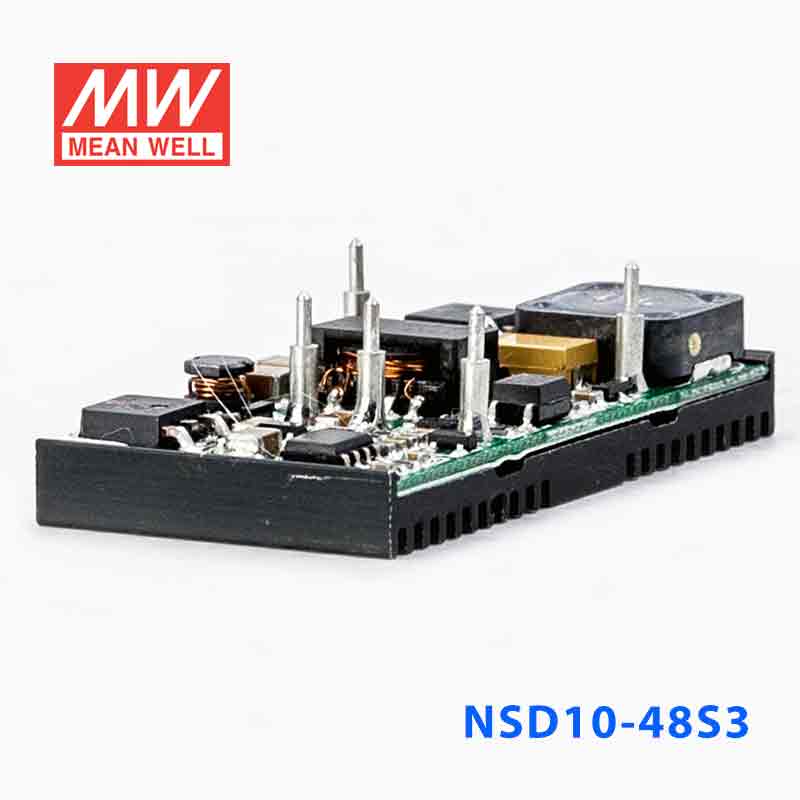

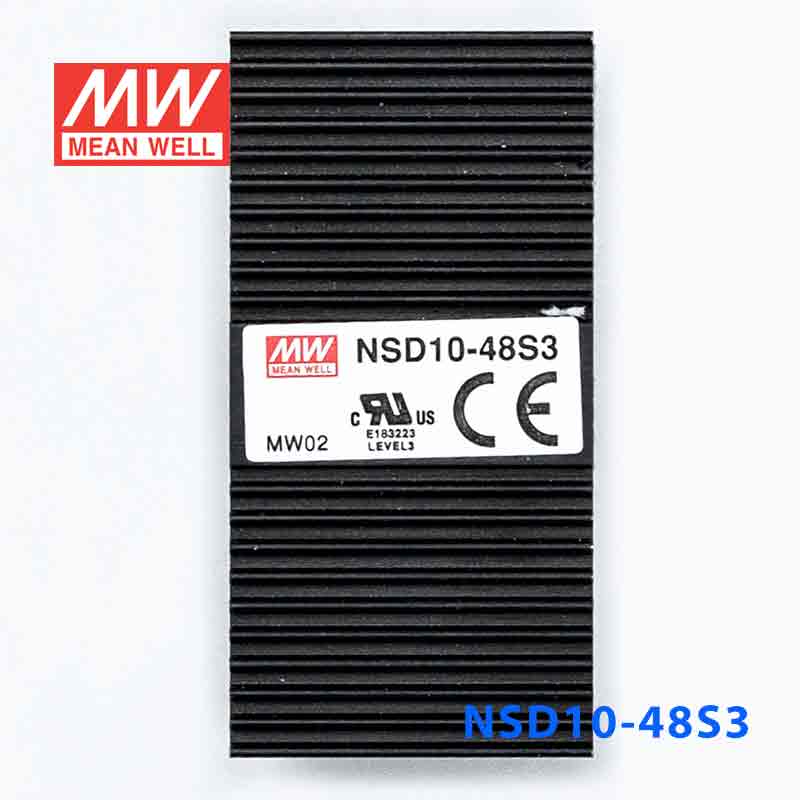

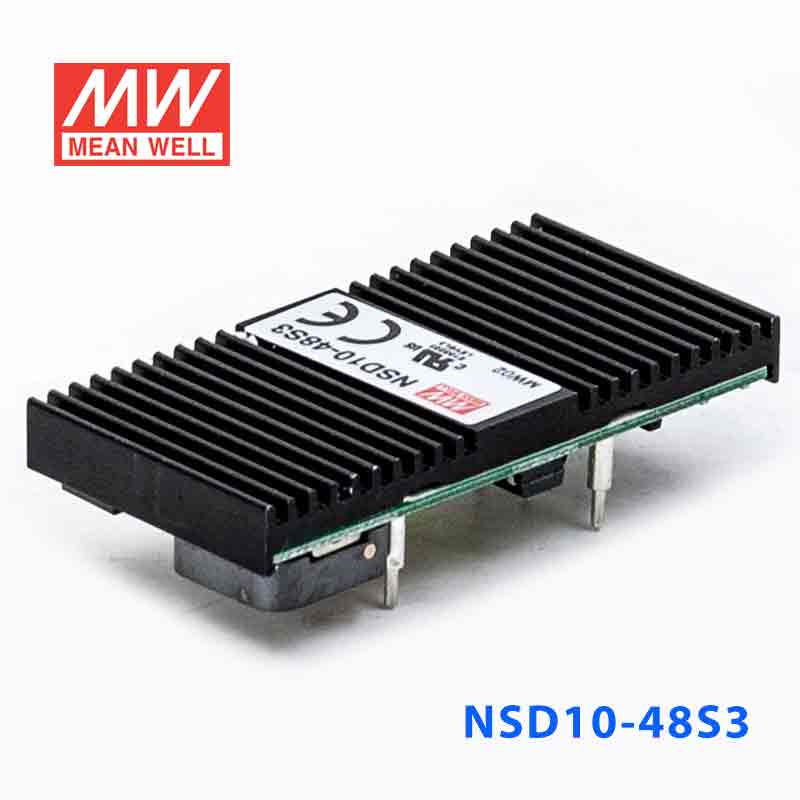

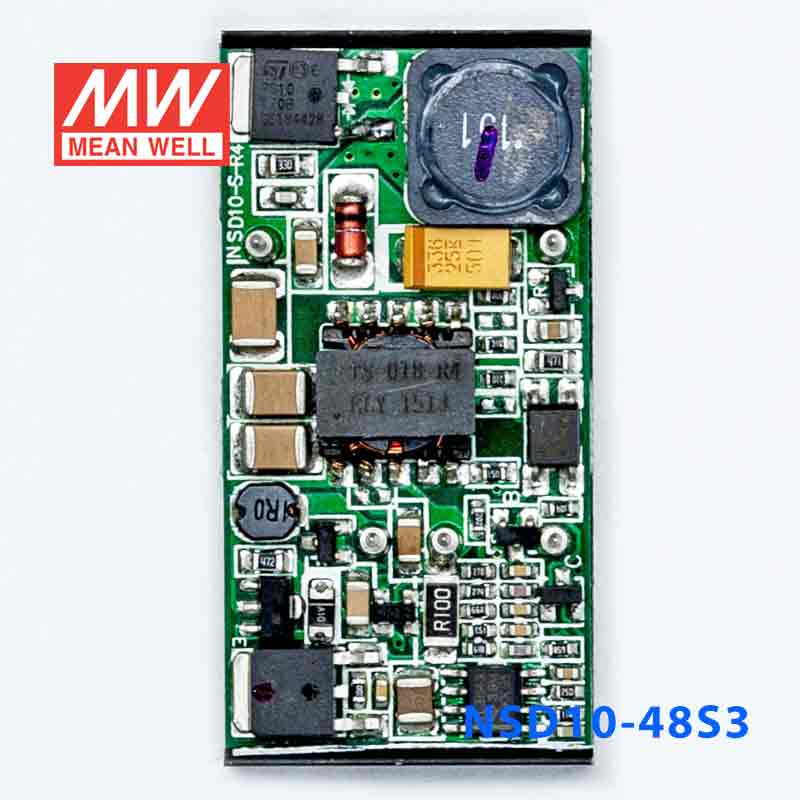

NSD10-48S3 · 22~ 入稳压输出板上安装型 DC DC变换电源

Mean Well · Enclosed Switching Power Supply · 8.25W 3.3

输出电压: 3.3 V DC
额定功率: 8.3 W
输出电流: 2.5 A

¥63.00市场价 ¥81.90含 13% 增值税

选择型号 — NSD10-S系列NSD10-48S3

NSD10-12S38.3W · 3.3V · 2.5A NSD10-12S510W · 5V · 2A NSD10-12S99.9W · 9V · 1.1A NSD10-12S1210W · 12V · 830MA NSD10-12S1510.1W · 15V · 670MA

NSD10-48S38.3W · 3.3V · 2.5A

NSD10-48S510W · 5V · 2A NSD10-48S99.9W · 9V · 1.1A NSD10-48S1210W · 12V · 830MA NSD10-48S1510.1W · 15V · 670MA

现货即将售罄无货

现货 · 上海仓 32 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 NSD10-48S3，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEMCTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NSD10-48S3 为该系列 3.3V 输出型号：额定电流 2.5A，额定功率 8.25W，典型效率 74%。

产品特点

4:1宽范围直流输入
保护种类：短路/过负载/过电压
1000VDC输入/输出隔离
内建EMI滤波电路
自然风冷
遥控开/关
100%满载老化测试
低成本
高信赖性
2年质保

规格参数

NSD10-48S3参数摘自官方规格书（2011-08-17 版）下载规格书 PDF

输出

直流电压: 3.3V
额定电流: 2.5A
电流范围: 0.12 ~ 2.5A
额定功率: 8.25W
电容性负载(最大): 3300uF
纹波与噪声(最大)^注2: 75mVp-p
电压精度^注3: 最大±2.0%
线性调整率: ±1.0%
负载调整率: ±2.0%
启动时间: 100ms/额定直流输入(满载时)

输入

额定直流输入: 48VDC
电压范围: 22 ~ 72VDC
效率(Typ.): 74%
直流电流: 0.4A/48VDC
切断无效电流: 20mA/12VDC

保护

过负载: 大于额定输出功率的105% 保护模式:过功率限制，负载异常条件移除后可自动恢复
过电压(夹钳): 3.8 ~ 4.95V
短路^注4: 异常条件移除后可自动恢复

功能

开/关控制: 逻辑"1" 开路: 开逻辑"0" 接地: 关

环境

工作温度: -25～+70℃
工作湿度: 0% ~ 95% RH max.
储存温度、湿度: -40 ~ +85℃, 0 ~ 95% RH
温度系数: ±0.03%/℃ (0~60℃)

安规和电磁兼容

安全规范: UL60950-1认证通过, 参照TUV EN60950-1设计
耐压: I/P-O/P:1KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22) Class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,6,8; EN55024, A级轻工业标准

其它

MTBF: ≥2138.2K hrs. MIL-HDBK-217F (25℃)
尺寸: 50.8*25.4*10mm (2"*1"*0.394") (L*W*H)
包装: 0.02Kg; 300pcs/7Kg/0.97CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为12,48VDC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
短路不超过60秒。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
输入测试时，要用一个220uF/100V, Esr<1Ω 的电解电容。
建议EMC滤波电路(TBD):

典型应用

■ 典型应用

工业自动化 — 传感器供电、PLC模块、HMI人机界面
交通运输 — 轨道交通信号系统、车载设备、船舶电子
电池后备系统 — UPS系统、应急照明、安防监控
通信设备 — 网络交换机、无线基站、数据采集单元
仪器仪表 — 测量设备、测试治具、实验室电源
