明纬 MEAN WELL · NSD SERIES 系列

明纬官方正品NSD SERIES 系列3 年保修

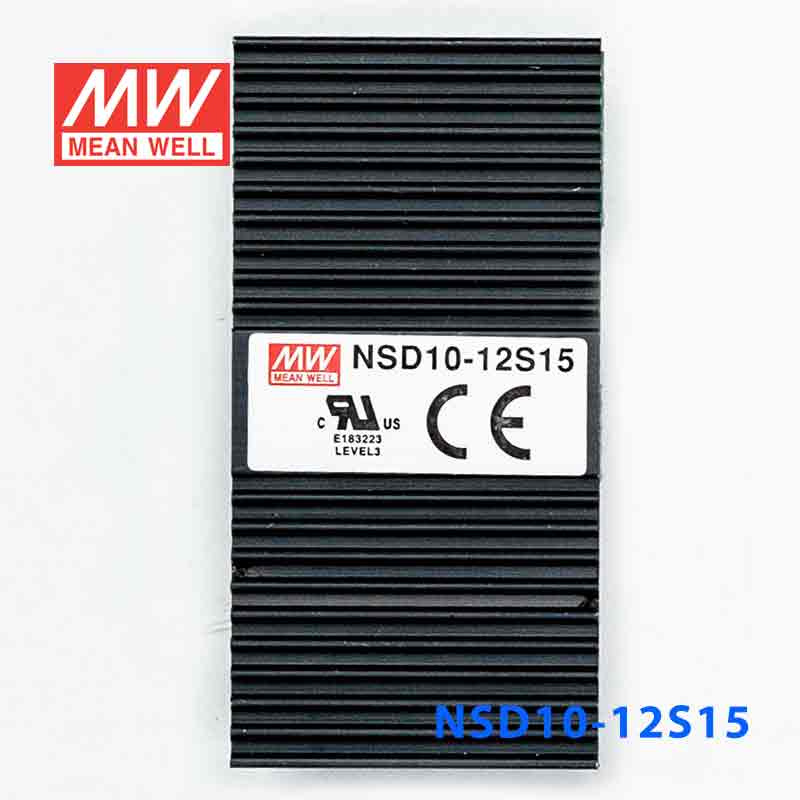

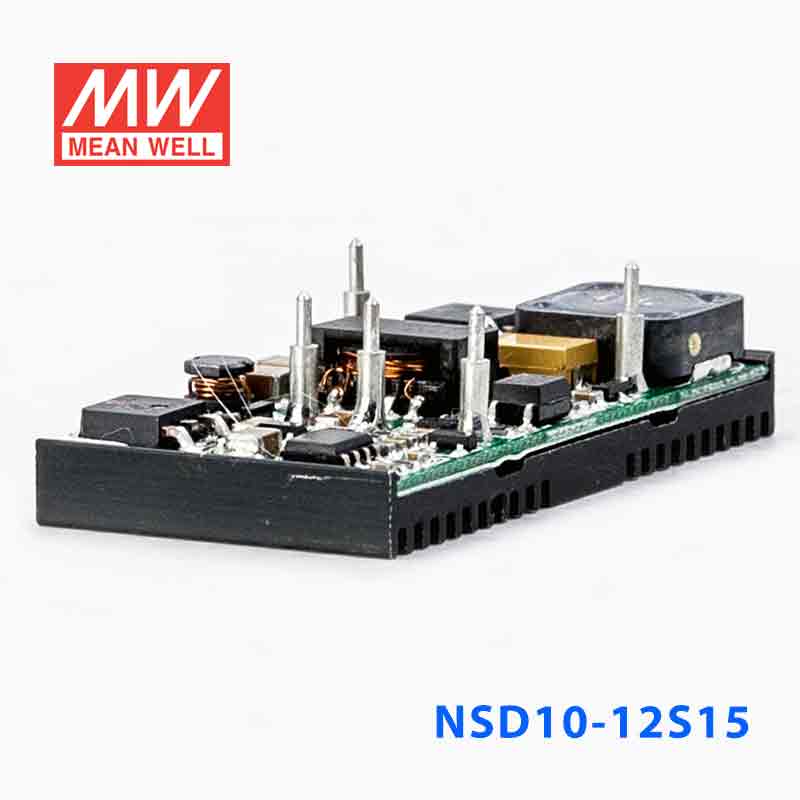

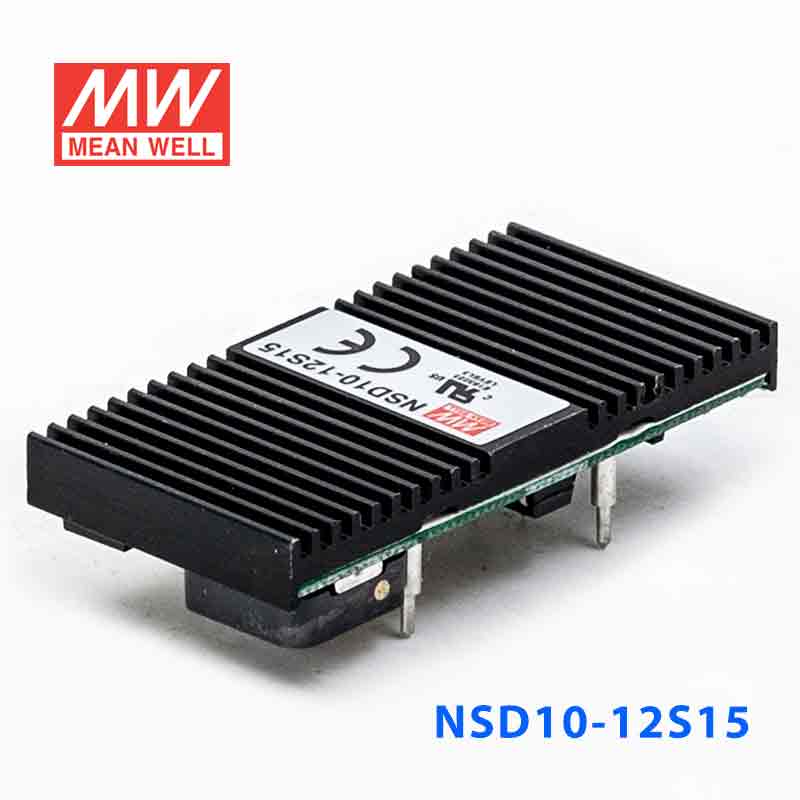

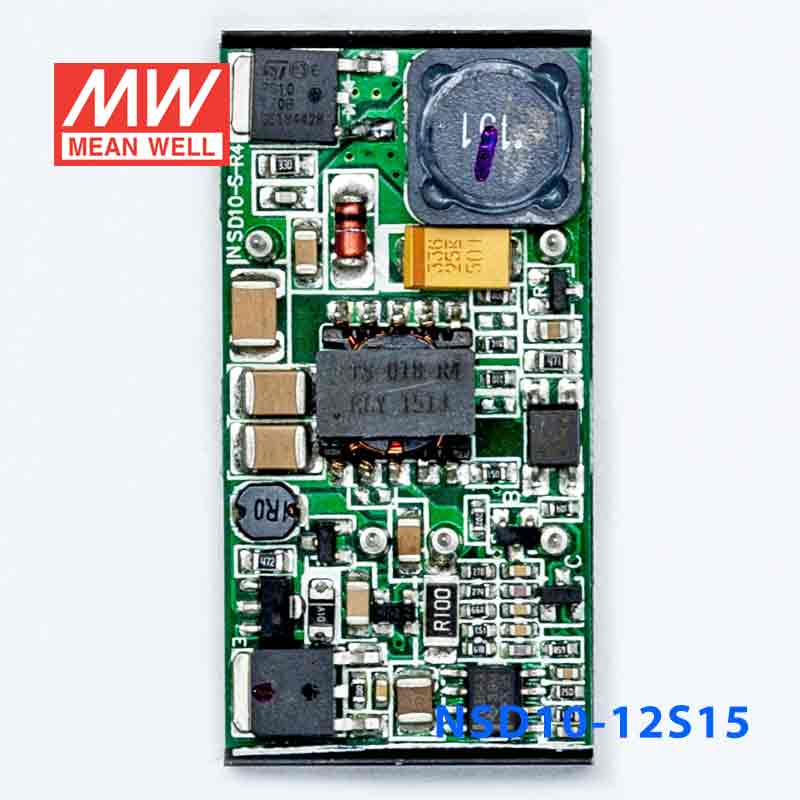

NSD10-12S15 · 9.8~ 入稳压输出板上安装型 DC DC变换电源

Mean Well · Enclosed Switching Power Supply · 10.05W 15

输出电压: 15 V DC
额定功率: 10.1 W
输出电流: 670m A

¥63.00市场价 ¥81.90含 13% 增值税

选择型号 — NSD10-S系列NSD10-12S15

NSD10-12S38.3W · 3.3V · 2.5A NSD10-12S510W · 5V · 2A NSD10-12S99.9W · 9V · 1.1A NSD10-12S1210W · 12V · 830MA

NSD10-12S1510.1W · 15V · 670MA

NSD10-48S38.3W · 3.3V · 2.5A NSD10-48S510W · 5V · 2A NSD10-48S99.9W · 9V · 1.1A NSD10-48S1210W · 12V · 830MA NSD10-48S1510.1W · 15V · 670MA

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 NSD10-12S15，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEMCTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NSD10-12S15 为该系列 15V 输出型号：额定电流 0.67A，额定功率 10.05W，典型效率 80%。

产品特点

4:1宽范围直流输入
保护种类：短路/过负载/过电压
1000VDC输入/输出隔离
内建EMI滤波电路
自然风冷
遥控开/关
100%满载老化测试
低成本
高信赖性
2年质保

规格参数

NSD10-12S15参数摘自官方规格书（2011-08-17 版）下载规格书 PDF

输出

直流电压: 15V
额定电流: 0.67A
电流范围: 0.03 ~ 0.67A
额定功率: 10.05W
电容性负载(最大): 3300uF
纹波与噪声(最大)^注2: 75mVp-p
电压精度^注3: 最大±2.0%
线性调整率: ±1.0%
负载调整率: ±1.0%
启动时间: 100ms/额定直流输入(满载时)

输入

额定直流输入: 12VDC
电压范围: 9.8 ~ 36VDC
效率(Typ.): 80%
直流电流: 1.4A/12VDC
切断无效电流: 20mA/12VDC

保护

过负载: 大于额定输出功率的105% 保护模式:过功率限制，负载异常条件移除后可自动恢复
过电压(夹钳): 17.3 ~ 22.5V
短路^注4: 异常条件移除后可自动恢复

功能

开/关控制: 逻辑"1" 开路: 开逻辑"0" 接地: 关

环境

工作温度: -25～+70℃
工作湿度: 0% ~ 95% RH max.
储存温度、湿度: -40 ~ +85℃, 0 ~ 95% RH
温度系数: ±0.03%/℃ (0~60℃)

安规和电磁兼容

安全规范: UL60950-1认证通过, 参照TUV EN60950-1设计
耐压: I/P-O/P:1KVDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22) Class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,6,8; EN55024, A级轻工业标准

其它

MTBF: ≥2138.2K hrs. MIL-HDBK-217F (25℃)
尺寸: 50.8*25.4*10mm (2"*1"*0.394") (L*W*H)
包装: 0.02Kg; 300pcs/7Kg/0.97CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为12,48VDC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
短路不超过60秒。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
输入测试时，要用一个220uF/100V, Esr<1Ω 的电解电容。
建议EMC滤波电路(TBD):

典型应用

■ 典型应用

工业自动化 — 传感器供电、PLC控制系统、HMI人机界面
交通运输 — 轨道交通信号系统、车载设备、船舶电子
电池供电系统 — 备用电源系统、便携式仪器仪表、储能设备
通信设备 — 网络交换机、无线基站、数据传输模块
安防监控 — 摄像头供电、门禁系统、报警装置
