首页产品中心产品系列NES-200-5

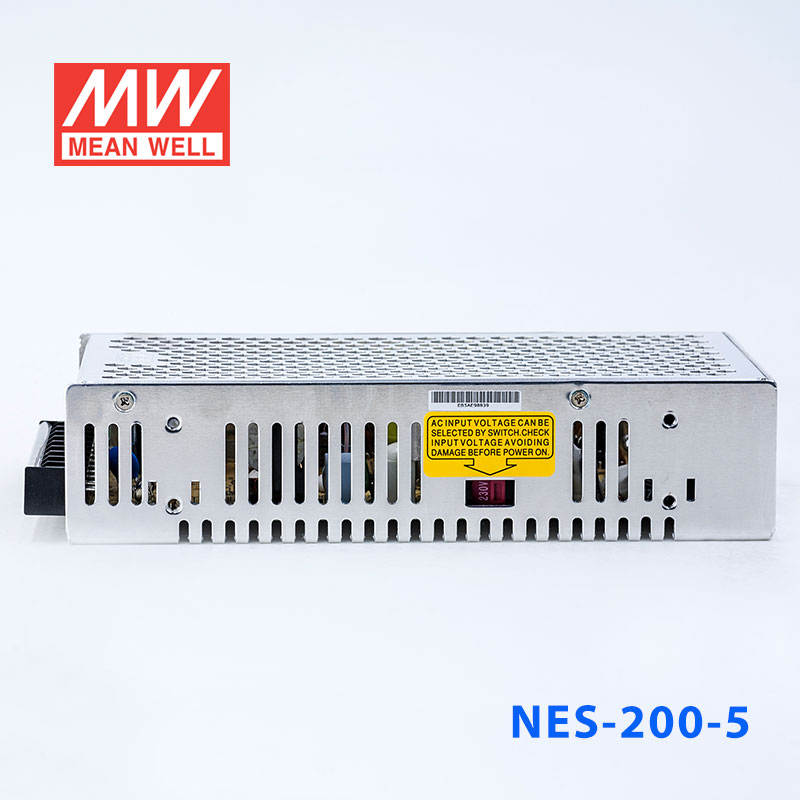

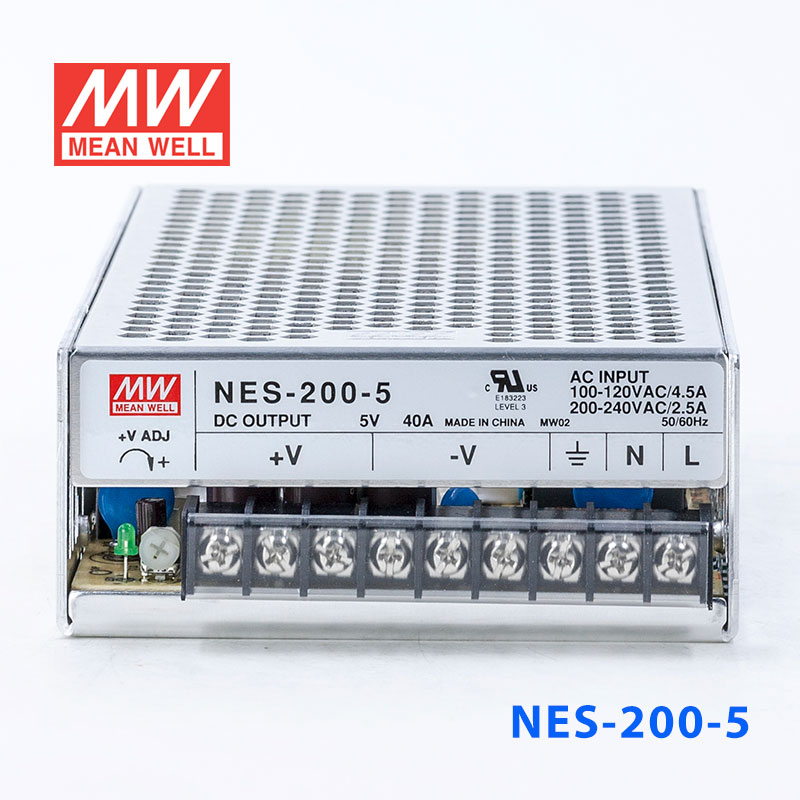

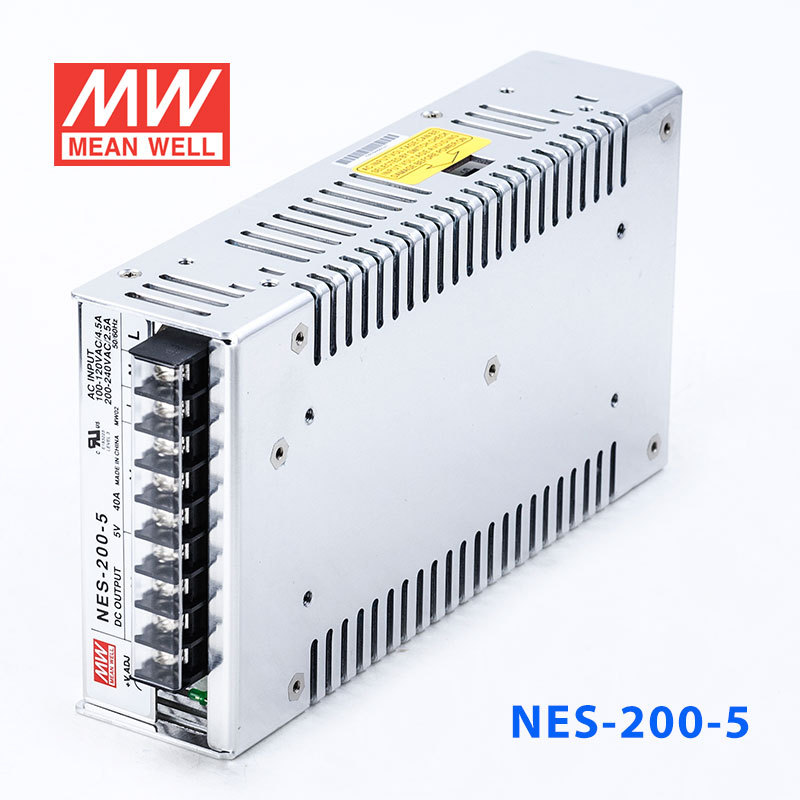

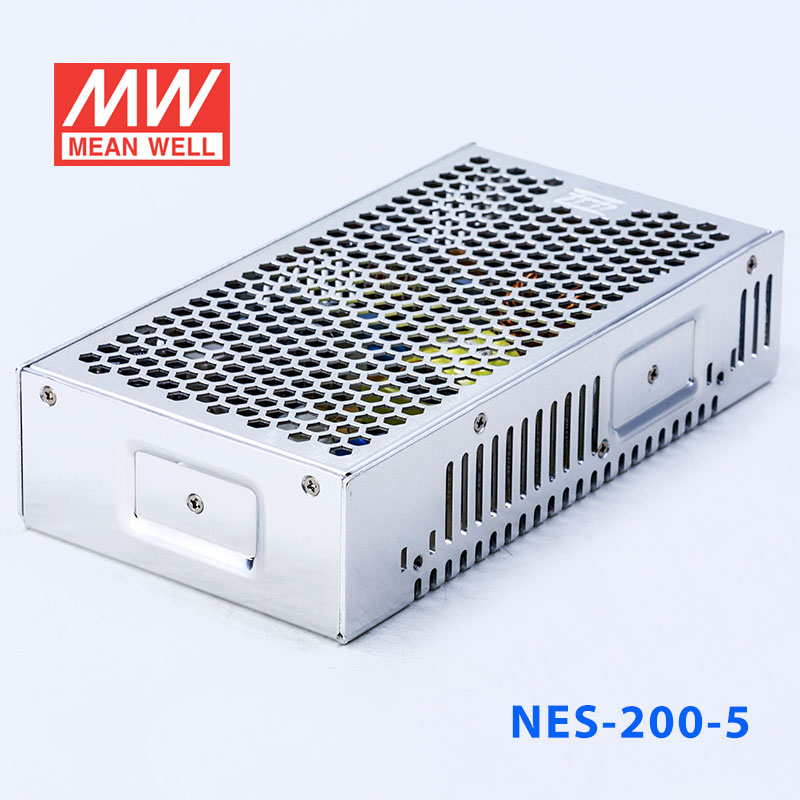

NES-200-5 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

NES-200-5 · 5V 单路输出经济型 开关电源

NE系列
输出电压
5 V DC
额定功率
200 W
输出电流
40 A
¥259.00含 13% 增值税
现货 · 上海仓 4 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 NES-200-5,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

NES-200-5 为该系列 5V 输出型号:额定电流 40A,额定功率 200W,典型效率 79%。

产品特点

  • 交流输入范围通过开关切换
  • 保护种类:短路/过负载/过电压/过温度
  • 自然风冷
  • 可承受300vac浪涌输入5秒
  • 具有恒流限制电路
  • 100%满载老化测试
  • LED电源指示
  • 开关工作频率:90KHz
  • 低成本,高可靠度
  • 2年质保

规格参数

NES-200-5·参数摘自官方规格书(2021-09-15 版)下载规格书 PDF

输出

直流电压
5V
额定电流
40A
电流范围
0 ~ 40A
额定功率
200W
纹波与噪声(最大)注2
150mVp-p
电压调整范围
4.5 ~ 5.6V
电压精度注3
±2.0%
线性调整率
±0.5%
负载调整率
±1.0%
启动、上升时间
1000ms, 50ms/230VAC 1000ms,50ms/115VAC(满载时)
保持时间
20ms/230VAC 16ms/115VAC(满载时)

输入

电压范围注4
90 ~ 132VAC / 180 ~ 264VAC(通过开关切换) 254 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
79%
交流电流
4.5A/115VAC 2.5A/230VAC
浪涌电流(最大)
40A/115VAC 55A/230VAC
漏电流
<3.5mA / 240VAC

保护

过负载
额定输出功率的105%~ 150% 保护模式:恒流限制,负载异常条件移除后可自动恢复
过电压
5.75 ~ 7.0V 保护模式:关断输出电压,重启恢复
过温度
95℃±5℃(3.3V);100℃±5℃(5V); 90℃±5℃(7.5V);85℃±5℃(12~24V);80℃±5℃(27~36V);75℃±5℃(48V)(TSW1检测外壳温度) 保护模式:关断输出电压,温度下降后可自动恢复

环境

工作温度
-20~+50℃ (请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
10 ~ 500Hz, 3G 10分钟/周期, X、Y、Z轴各60分钟

安规

安全规范
UL60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

其它

MTBF
≥271.9K hrs. MIL-HDBK-217F (25℃)
尺寸
215*115*50mm (L*W*H)
包装
0.93Kg; 12pcs/12Kg/0.9CUFT
测试条件与备注3
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。

技术图纸

NES-200-5 机构尺寸
机构尺寸左右滑动 · 点击查看大图
NES-200-5 方框图
方框图左右滑动 · 点击查看大图
NES-200-5 负载减额曲线
负载减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 驱动工业控制系统、自动化生产线设备、传感器供电。
  • LED显示屏与照明 — 为室内外LED显示屏、广告牌、LED照明系统提供稳定电源。
  • 安防监控系统 — 供电给监控摄像头、门禁系统、报警设备等安防产品。
  • 通讯设备 — 适用于小型通讯基站、网络设备、数据传输设备。
  • 仪器仪表 — 为各类测试设备、测量仪器、实验室设备提供电源。

资料下载

规格书1

NES-200-5 规格书PDF下载

您可能感兴趣

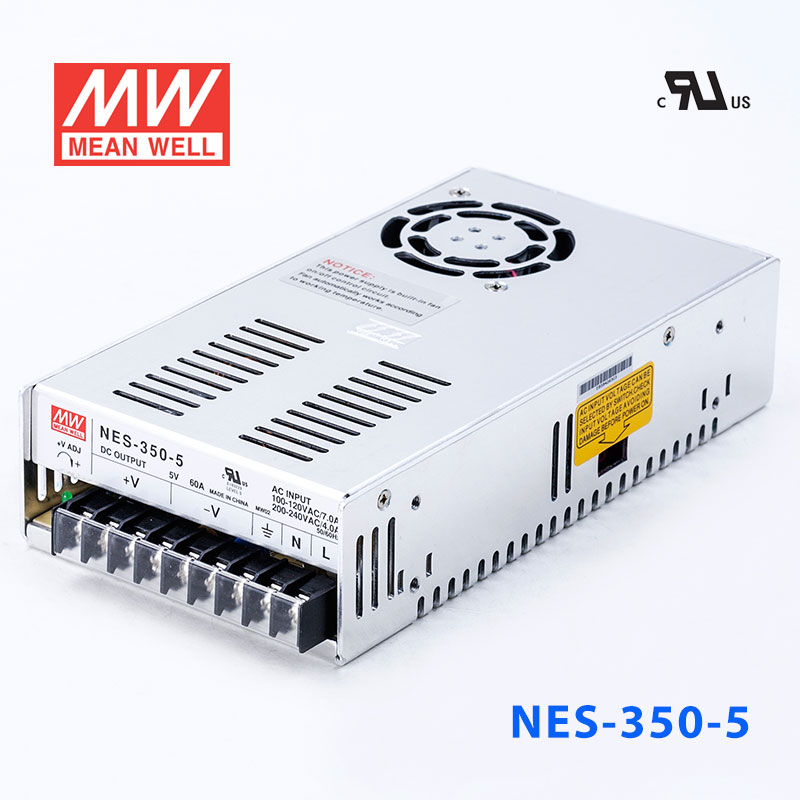

NES-350-5 NES-350-5 350W 5V60A 单路输出经济型明纬开关电源(NE系列)
NES-350-5

NES-350-5 350W 5V60A 单路输出经济型明纬开关电源(NE系列)

■ 产品概述 NES-350-5是一款明纬正品、经济型单路输出开关电源,隶属于广受欢迎的NE系列。

电压
5V
功率
300W
无货
¥308.00
NES-150-5 NES-150-5 150W 5V26A 单路输出CCC认证明纬开关电源(NE系列)
NES-150-5

NES-150-5 150W 5V26A 单路输出CCC认证明纬开关电源(NE系列)

■ 产品概述 明纬NES-150-5是一款高性能150W单路输出开关电源,专为满足工业应用对稳定、可靠供电的需求而设计。

电压
5V
功率
130W
无货
¥198.00
NES-100-5 NES-100-5 100W 5V20A 单路输出CCC认证明纬开关电源(NE系列)
NES-100-5

NES-100-5 100W 5V20A 单路输出CCC认证明纬开关电源(NE系列)

■ 产品概述 明纬NES-100-5是一款高性能、高可靠性的100W单路输出开关电源,专为满足各类工业应用需求而设计。

电压
5V
功率
100W
ULCCCCBEMC
无货
¥149.00

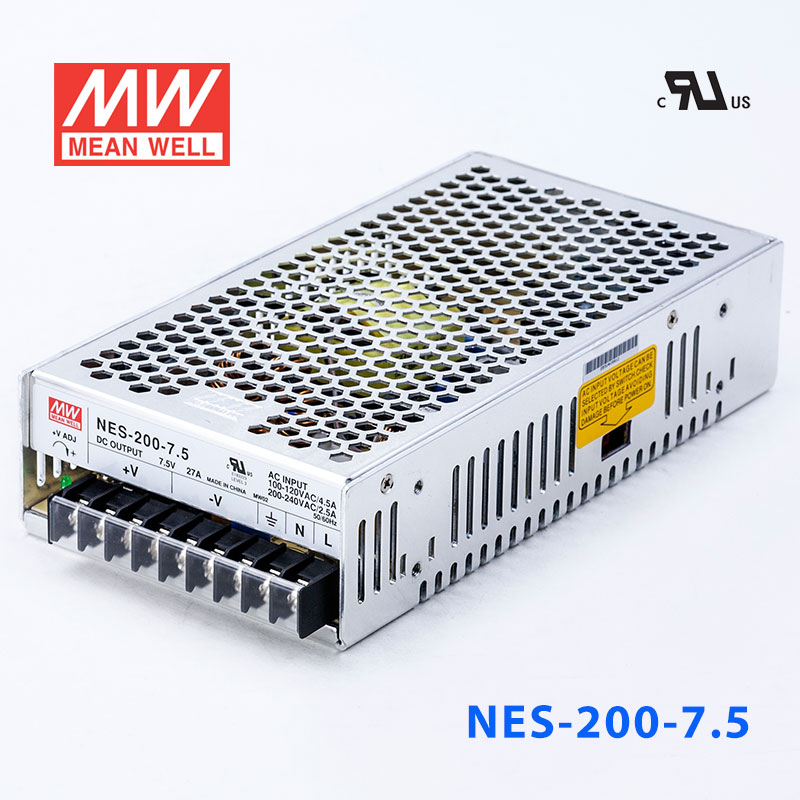

NES-200-7.5 NES-200-7.5 200W 7.5V26.5A 单路输出经济型明纬开关电源(NE系列)
NES-200-7.5

NES-200-7.5 200W 7.5V26.5A 单路输出经济型明纬开关电源(NE系列)

■ 产品概述 明纬NES-200-7.

电压
7.5V
功率
202.5W
无货
¥259.00

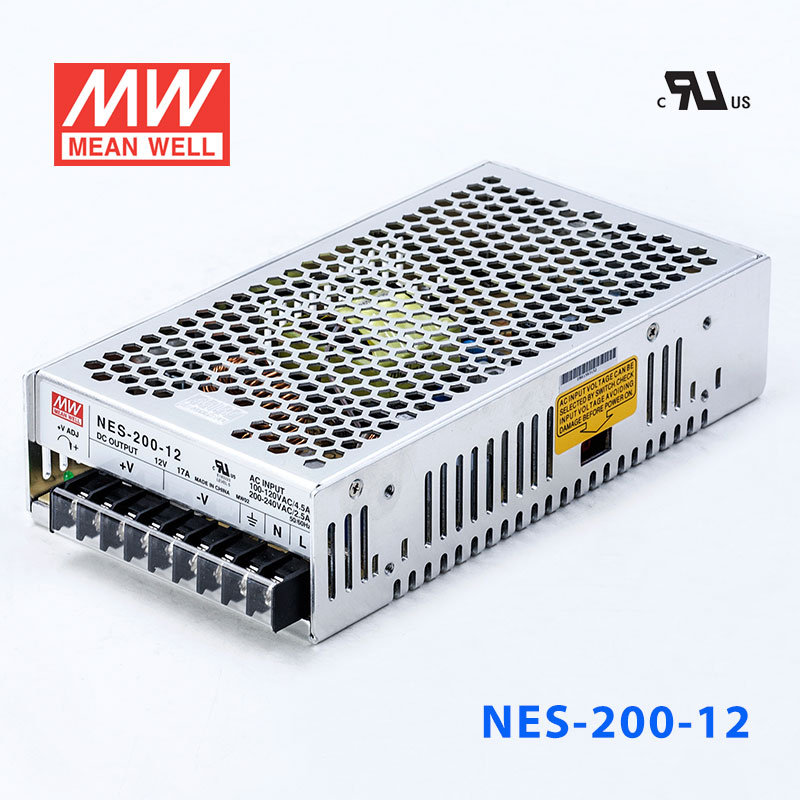

NES-200-12 NES-200-12 200W 12V16.5A 单路输出经济型明纬开关电源(NE系列)
