明纬 MEAN WELL

明纬官方正品3 年保修

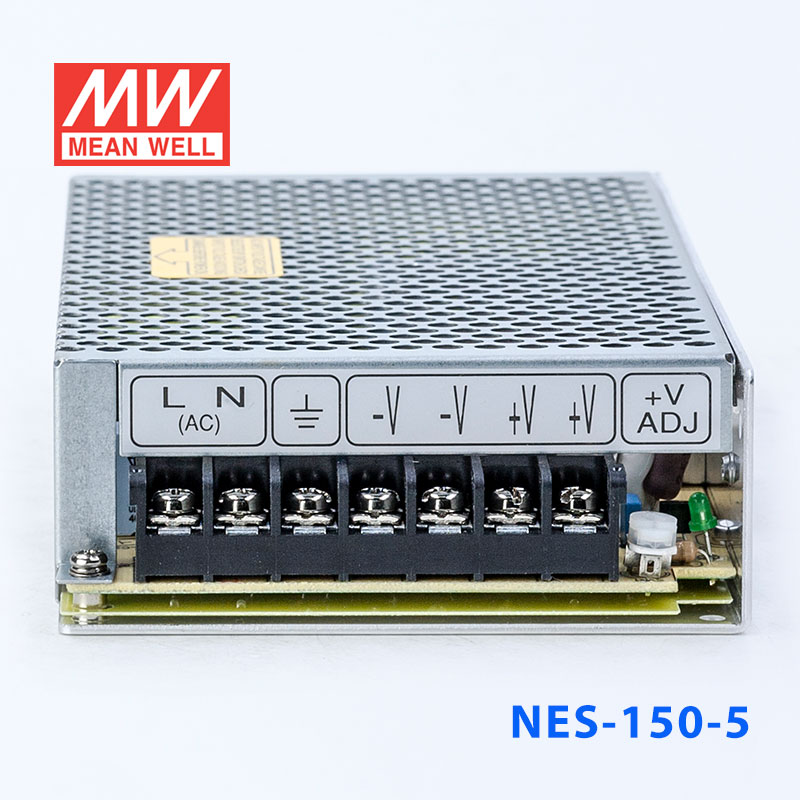

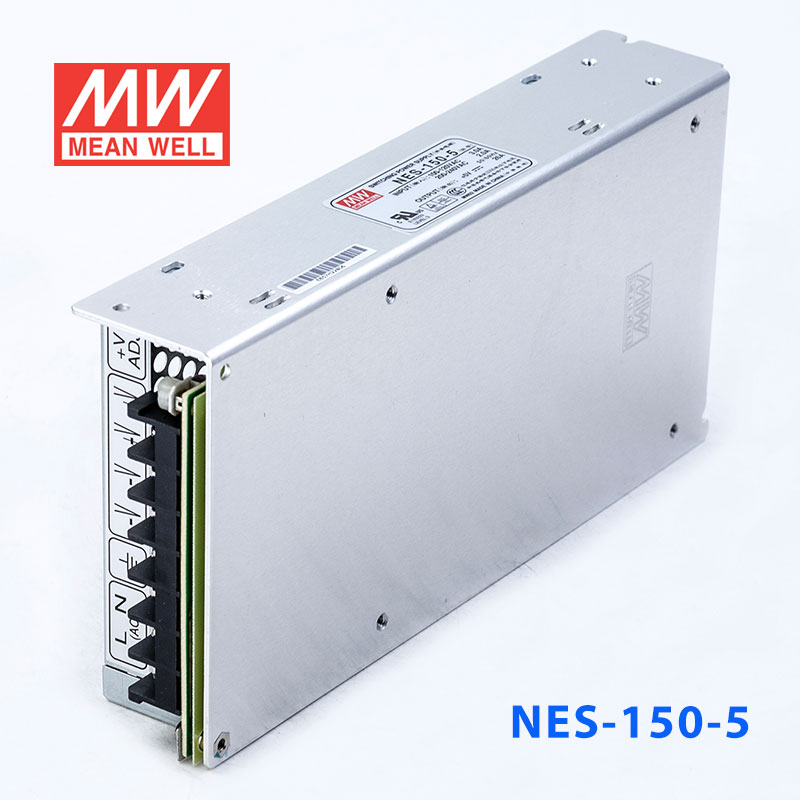

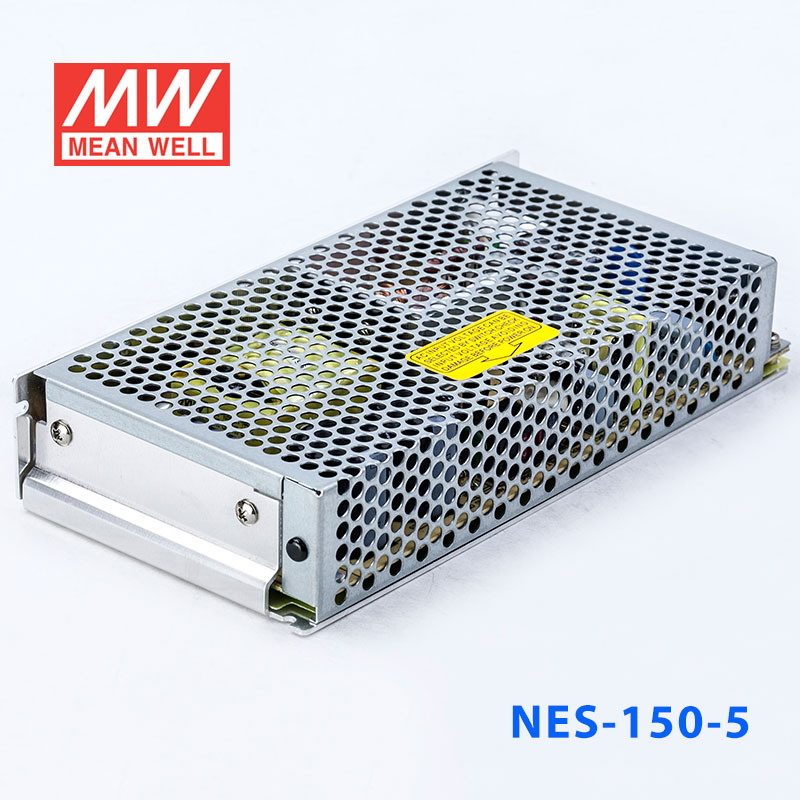

NES-150-5 · 5V 单路输出CCC认证开关电源

NE系列

输出电压: 5 V DC
额定功率: 130 W
输出电流: 26 A

¥198.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 NES-150-5，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NES-150-5 为该系列 5V 输出型号：额定电流 26A，额定功率 130W，典型效率 78%。

产品特点

交流输入范围通过开关切换
保护种类：短路/过负载/过电压
自然风冷
LED电源指示
100%满载老化测试
高效、寿命长、高可靠
2年质保

规格参数

NES-150-5参数摘自官方规格书（2021-09-15 版）下载规格书 PDF

输出

直流电压: 5V
额定电流: 26A
电流范围: 0 ~ 26A
额定功率: 130W
纹波与噪声 (最大)^注2: 80mVp-p
电压调整范围: 4.75 ~ 5.5V
电压精度^注3: ±2.0%
线性调整率^注4: ±0.5%
负载调整率^注5: ±1.0%
启动、上升时间^注8: 800ms, 20ms/230VAC 1200ms,30ms/115VAC(满载时)
保持时间(Typ.): 24ms/230VAC 20ms/115VAC(满载时)

输入

电压范围: 90 ~ 132VAC/180~264VAC(开关切换)或254 ~ 373VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 78%
交流电流(Typ.): 3A/115VAC 2A/230VAC
浪涌电流(Typ.): 冷启动：45A/230VAC
漏电流: <2mA / 240VAC

保护

过负载: 额定输出功率的110%~ 150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 5.75 ~ 6.75V 保护模式:打嗝模式，电压异常条件移除后可自动恢复

环境

工作温度: -20～+60℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范^注6: UL60950-1, TUV EN60950-1,GB4943.1:2011认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 70%RH
电磁干扰: 符合EN55032 (CISPR32) Class B,GB9254 CLASS B
谐波电流: 符合EN61000-3-2,-3,GB17625.1
电磁耐受: 符合EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024 ,EN61000-6-1,A级重工业标准

其它

MTBF: ≥433.3K hrs. MIL-HDBK-217F (25℃)
尺寸: 199*98*38mm (L*W*H)
包装: 0.7Kg; 20pcs/15Kg/0.85CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
负载调整率测量方法: 从0%到100%额定负载。
按照GB4943.1的要求，电源仅适用于海拔2000米以下地区和非热带气候条件下安全使用。
电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间延长。

技术图纸

典型应用

■ 典型应用

工业自动化 — 控制系统、传感器供电、执行器驱动
LED显示屏与照明 — 室内LED显示屏、广告牌、LED照明设备
安防监控 — 监控摄像头、门禁系统、报警设备
通讯设备 — 网络交换机、路由器、无线基站辅助供电
测试测量设备 — 实验室电源、工业测试仪器
消费电子 — 打印机、POS机、小型家电设备

资料下载

规格书1

NES-150-5 规格书PDF下载
