首页产品中心NED SERIES系列NED-35B

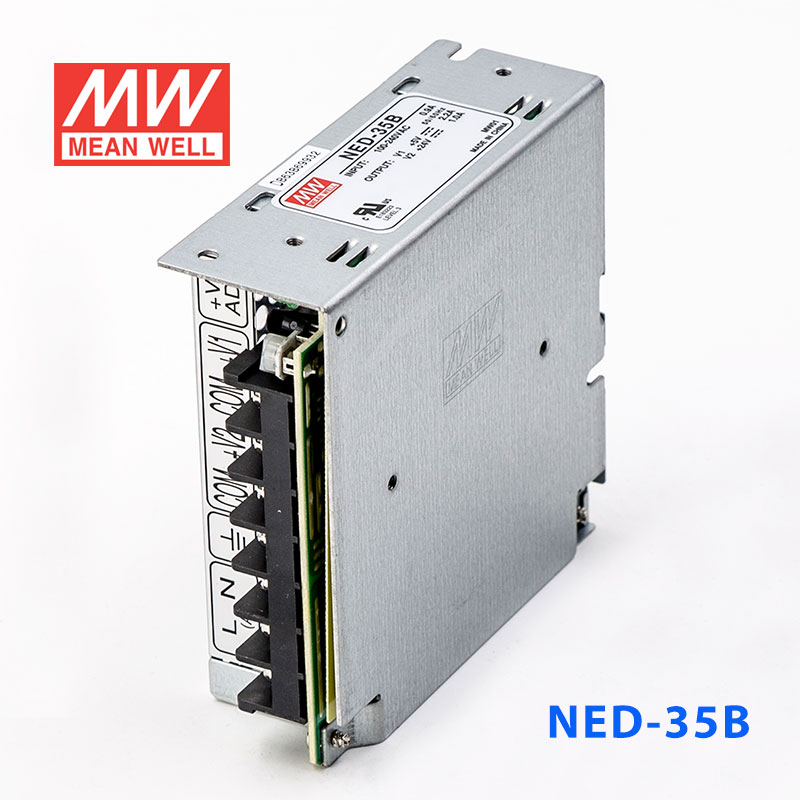

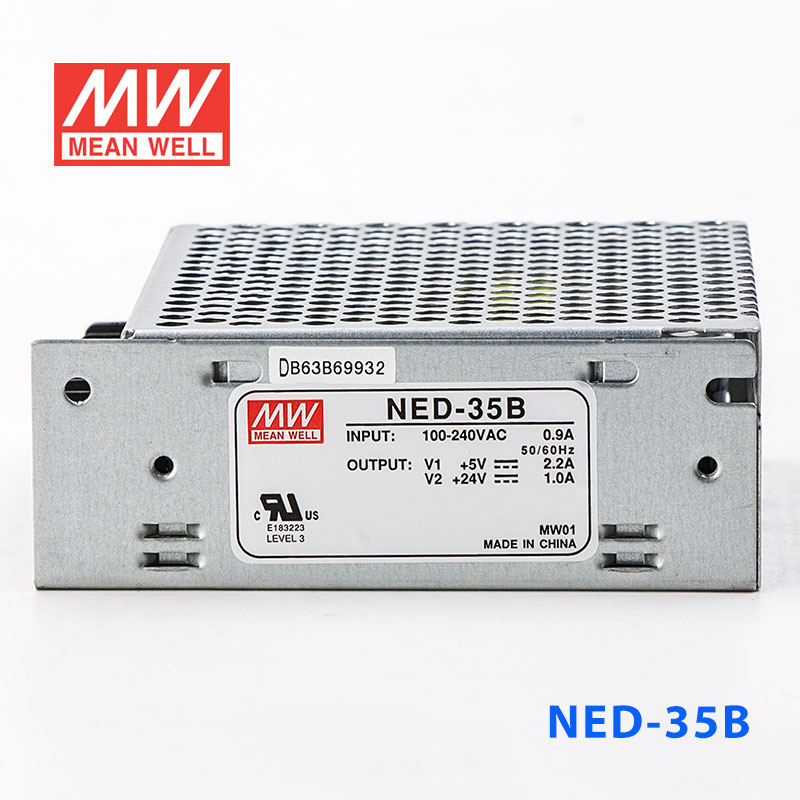

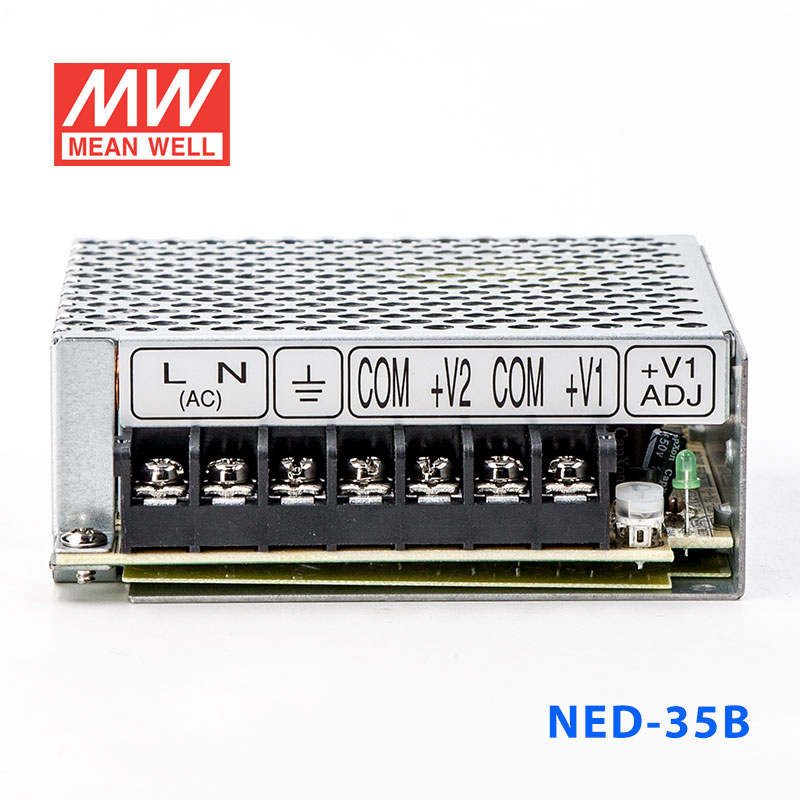

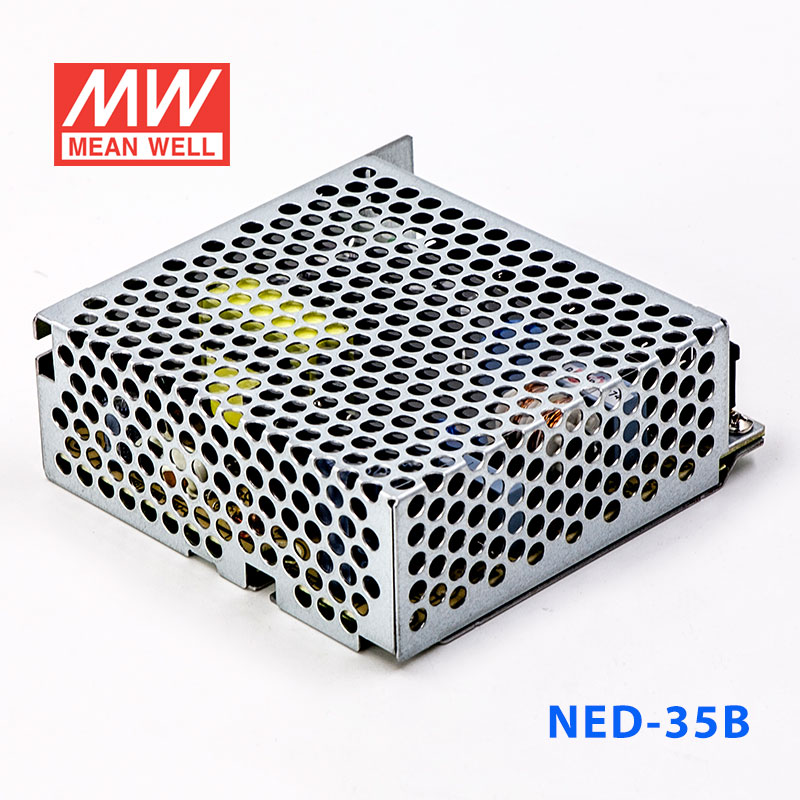

NED-35B 产品图 1
明纬 MEAN WELL · NED SERIES 系列
明纬官方正品NED SERIES 系列3 年保修

NED-35B · + 双路输出 开关电源

NE系列
输出电压
5 V DC
额定功率
35 W
输出电流
2.2 A
¥114.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 NED-35B,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCCCUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

NED-35B 为该系列 CH1: 5V CH2: 24V 输出型号:额定电流 CH1: 2.2A CH2: 1A,额定功率 35W,典型效率 81%。

产品特点

  • 国际通用全范围交流输入
  • 保护种类:短路/过负载/过电压
  • 自然风冷
  • 100%满载老化测试
  • 2年质保

规格参数

NED-35B·参数摘自官方规格书(2012-09-24 版)下载规格书 PDF

输出

输出通道
CH1 CH2
直流电压
CH1: 5V CH2: 24V
额定电流
CH1: 2.2A CH2: 1A
电流范围注6
CH1: 0.5 ~ 4A CH2: 0.2 ~ 1.3A
额定功率
35W
纹波与噪声(最大)注2
CH1: 80mVp-p CH2: 200mVp-p
电压调整范围
CH1:4.75 ~ 5.5V
电压精度注3
CH1: ±2.0% CH2: ±6.0%
线性调整率注4
CH1: ±0.5% CH2: ±1.0%
负载调整率注5
CH1: ±1.5% CH2: ±3.0%
启动、上升时间
500ms, 30ms/230VAC 1200ms,30ms/115VAC(满载时)
保持时间(Typ.)
50ms/230VAC 10ms/115VAC(满载时)

输入

电压范围
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
81%
交流电流(Typ.)
0.75A/115VAC 0.5A/230VAC
浪涌电流(Typ.)
冷启动:45A
漏电流
<2mA / 240VAC

保护

过负载
额定输出功率的110%~ 150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
CH1:5.75 ~ 6.75V 保护模式:关闭输出,重启可恢复

环境

工作温度
-20~+60℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~45℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL60950-1,CB(IEC60950-1)认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度
符合EN61000-4-2, 3, 4, 5, 6, 8,11, EN55024, EN61000-6-1, A级轻工业标准

其它

MTBF
≥402.7K hrs. MIL-HDBK-217F (25℃)
尺寸
99*97*36mm (L*W*H)
包装
0.36Kg; 45pcs/17.2Kg/0.93CUFT
测试条件与备注7
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  5. 负载调整率测量方法: 从20%到100%额定负载,其它组输出在60%额定负载下测试。
  6. 在电流范围内每组输出均正常,但是总功率不能超过额定输出功率。
  7. 电源应视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

■ 典型应用

  • 工业自动化 — 为PLC、传感器、执行器等提供稳定电源。
  • LED显示屏与照明 — 驱动小型LED显示模块及工业照明设备。
  • 安防监控系统 — 供电给摄像头、录像机及门禁系统。
  • 通讯设备 — 为路由器、交换机、网络终端等提供可靠电源。
  • 仪器仪表 — 适用于各类测试设备、测量仪器及控制面板。

资料下载

规格书1

NED-35B 规格书PDF下载

认证证书2

UL认证证书UL · 点击下载 ↓PDF下载
NES-2CNED-2CNET-2CSCP认证证书NES-2CNED-2CNET-2CSCP · 点击下载 ↓PDF下载

测试报告1

测试报告NED-35B-RPTPDF下载

您可能感兴趣

RD-35B RD-35B台湾明纬5V24V双路开关电源35W直流稳压5V2.2A+24V1A双组
RD-35B

RD-35B台湾明纬5V24V双路开关电源35W直流稳压5V2.2A+24V1A双组

■ 产品概述 明纬RD-35B是一款高性能35W双路输出开关电源,属于mw_rd系列,专为工业应用设计。

电压
5
功率
35W
CBCEEACRCM+4
大量库存
¥77.00

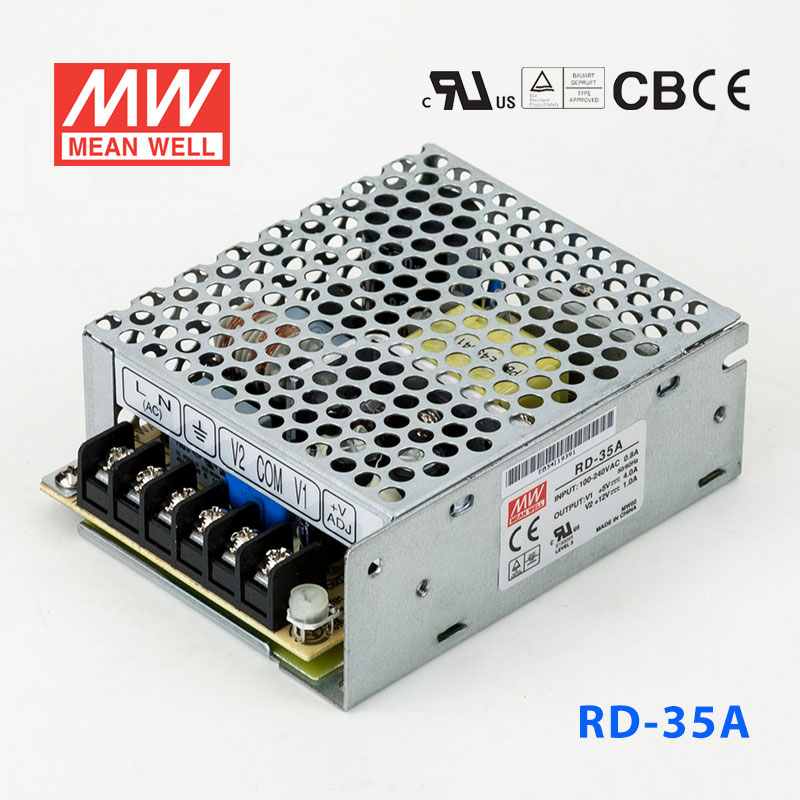

RD-35A RD-35A台湾明纬5V12V双路开关电源32W直流稳压5V4A+12V1A双组
RD-35A

RD-35A台湾明纬5V12V双路开关电源32W直流稳压5V4A+12V1A双组

■ 产品概述 明纬RD-35A是一款高性能32W双路开关电源,隶属于明纬mw_rd系列。

电压
5
功率
32W
CBCEEACRCM+4
大量库存
¥77.00

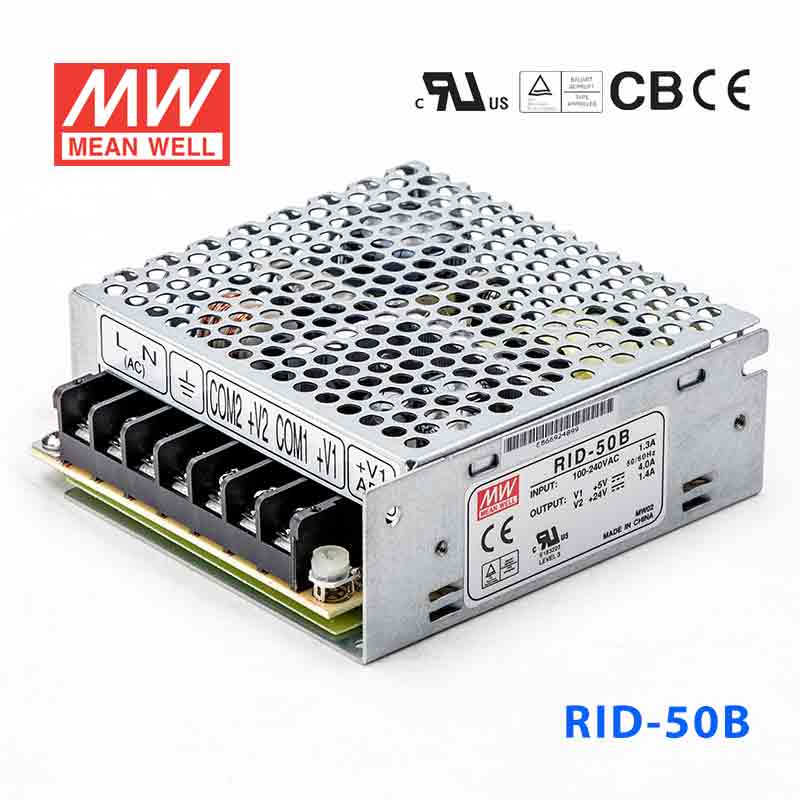

RID-50B RID-50B台湾明纬5V24V隔离双路电源50W直流稳压5V4A+24V1.4A
RID-50B

RID-50B台湾明纬5V24V隔离双路电源50W直流稳压5V4A+24V1.4A

■ 产品概述 明纬RID-50B是一款高性能50W隔离双路输出开关电源,提供稳定的5V/4A和24V/1.

电压
5
功率
50W
CBCCCCEEAC+2
大量库存
¥107.00

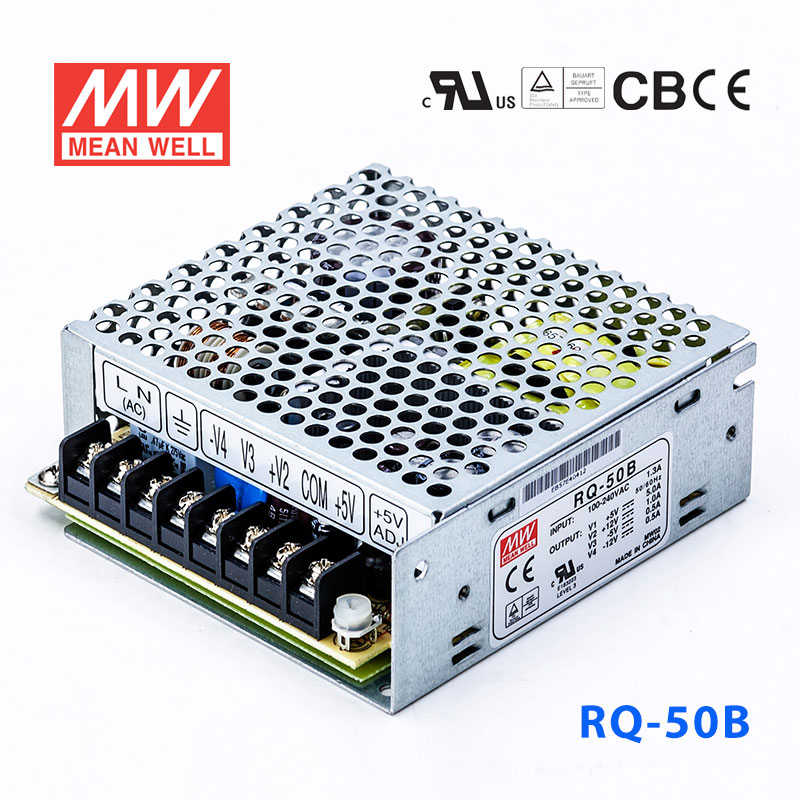

RQ-50B RQ-50B台湾明纬+5V5A+12V1A-5V0.5A-12V0.5A四路开关电源46W四组
RQ-50B

RQ-50B台湾明纬+5V5A+12V1A-5V0.5A-12V0.5A四路开关电源46W四组

■ 产品概述 明纬RQ-50B是一款高性能、高可靠性的46W四路输出开关电源,隶属于明纬RT系列。

电压
5
功率
45.5W
CBCEEACRCM+5
有库存
¥107.00

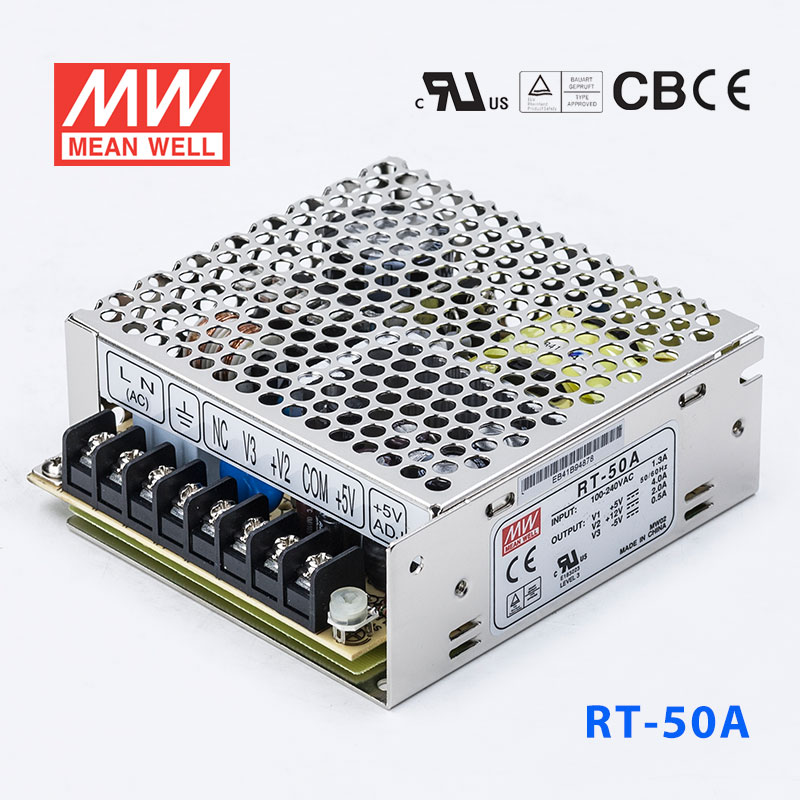

RT-50A RT-50A台湾明纬12V正负5V三路开关电源47W 5V4A+12V2A-5V0.5A
