首页产品中心RD系列系列RD-35B

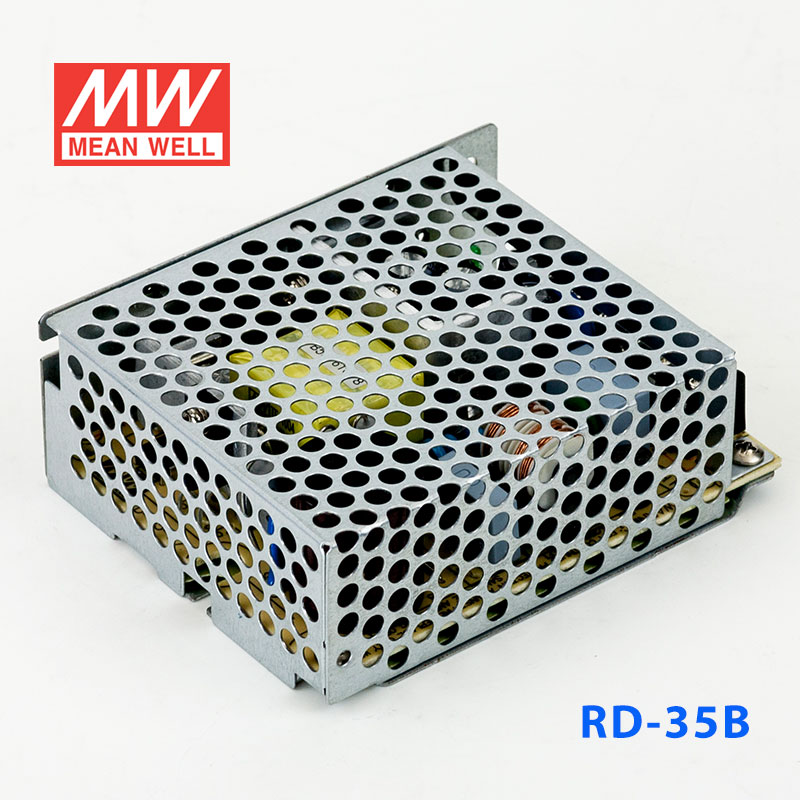

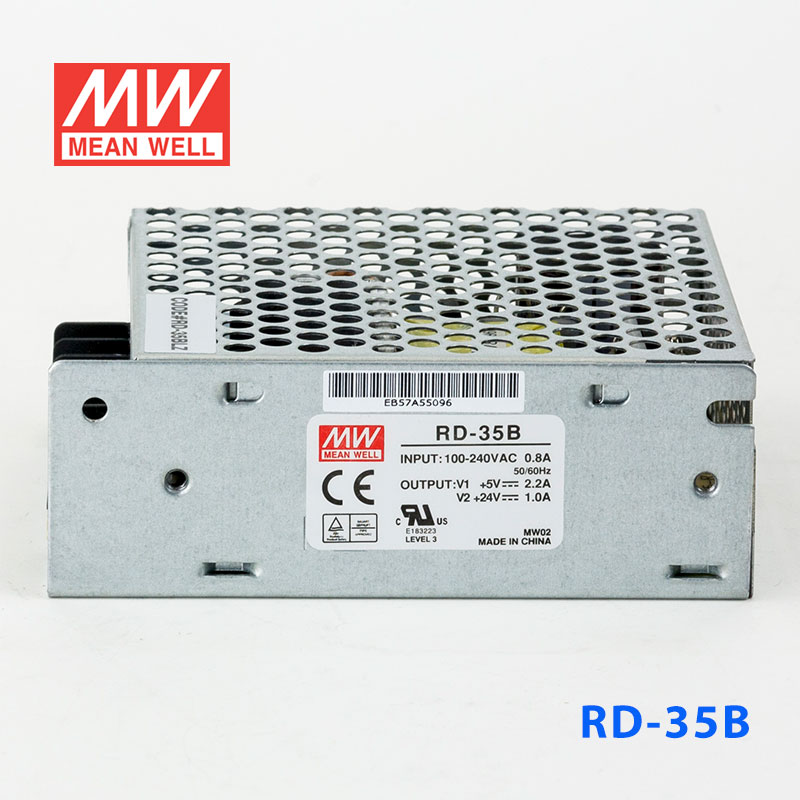

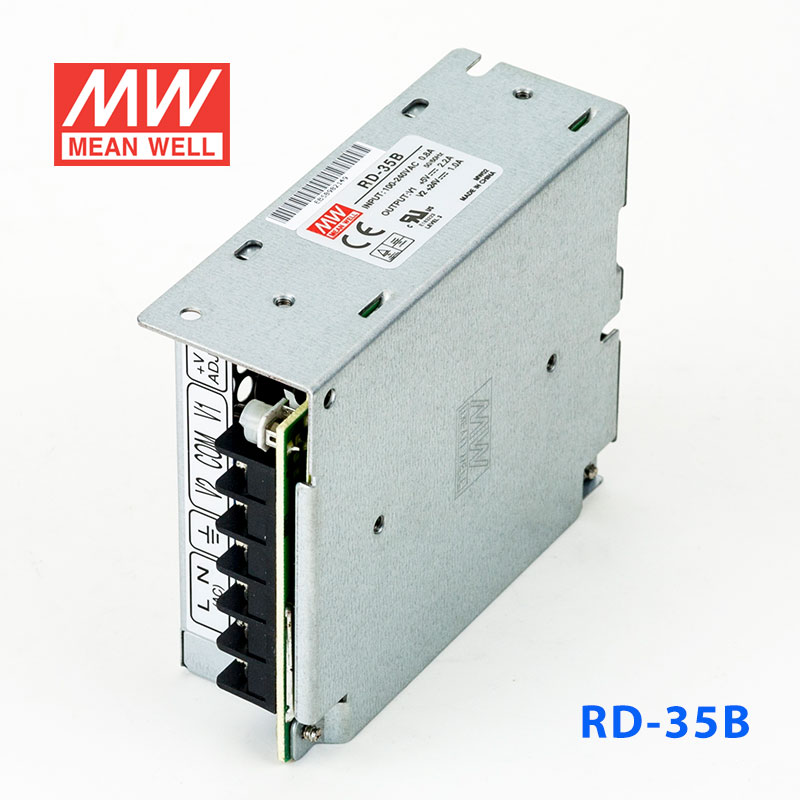

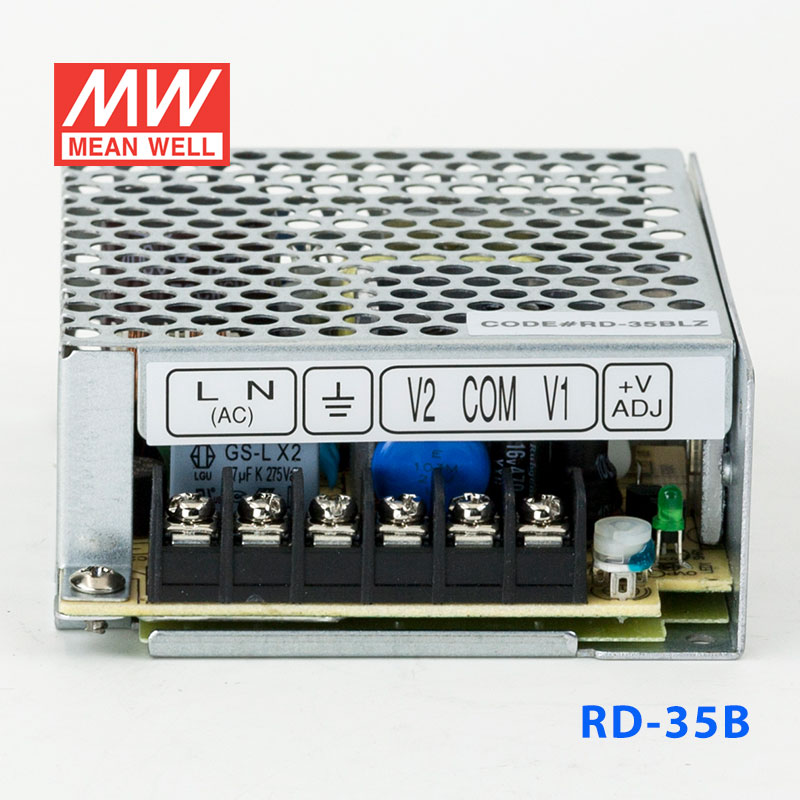

RD-35B 产品图 1
明纬 MEAN WELL · RD系列 系列
明纬官方正品RD系列 系列3 年保修

RD-35B · 台湾 5V 双路开关电源 直流稳压5V +24V 双组

Mean Well · Enclosed Switching Power Supply · 35W 5

输出电压
5 V DC
额定功率
35 W
输出电流
2.2 A
¥77.00市场价 ¥89.70含 13% 增值税
选择型号 — RD-35系列RD-35B
RD-35A32W · 5V · 4A库存:大量库存
RD-35B35W · 5V · 2.2A库存:大量库存
RD-351335.1W · 13.5V · 1.3A库存:大量库存

现货

现货 · 上海仓 969 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 RD-35B,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACRCMTÜV可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

RD-35B 为该系列 CH1: 5V CH2: 24V 输出型号:额定电流 CH1: 2.2A CH2: 1A,额定功率 35W,典型效率 82%。

产品特点

  • 国际通用全范围交流输入
  • 保护种类:短路/过负载/过电压
  • 自然风冷
  • LED电源指示灯
  • 100%满载老化
  • 全部使用105℃长寿命电解电容
  • 能承受300VAC浪涌输入5秒
  • 工作温度高达70℃
  • 承受5G振动测试
  • 高效率,长寿命和高信赖性
  • 3年质保

规格参数

RD-35B·参数摘自官方规格书(2015-07-08 版)下载规格书 PDF

输出

输出通道
CH1 CH2
直流电压
CH1: 5V CH2: 24V
额定电流
CH1: 2.2A CH2: 1A
电流范围
CH1: 0.3 ~ 4A CH2: 0.2 ~ 1.3A
额定功率
35W
纹波与噪声 (最大)注2
CH1: 80mVp-p CH2: 120mVp-p
电压调整范围
CH1: 4.75 ~ 5.5V
电压精度注3
CH1: ±2.0% CH2: ±5.0%
线性调整率注4
CH1: ±0.5% CH2: ±1.0%
负载调整率注5
CH1: ±0.5% CH2: ±2.0%
启动、上升时间
500ms, 30ms/230VAC 1200ms,30ms/115VAC(满载时)
保持时间(Typ.)
80ms/230VAC 16ms/115VAC(满载时)

输入

电压范围
88 ~ 264VAC或125 ~ 373VDC(承受300VAC浪涌输入5S, 无损坏)
频率范围
47 ~ 63Hz
效率(Typ.)
82%
交流电流(Typ.)
0.8A/115VAC 0.55A/230VAC
浪涌电流(Typ.)
冷启动: 36A/230VAC
漏电流
<2mA / 240VAC

保护

过负载
额定输出的110%~150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
CH1: 5.75 ~ 6.75V 保护模式:打嗝模式,电压异常条件移除后可自动恢复

环境

工作温度
-25~+70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃) (CH1)
耐振动
10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL60950,TUV EN60950认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2),A级重工业标准

其它

MTBF
≥179K hrs. MIL-HDBK-217F (25℃)
尺寸
99*82*36mm (L*W*H)
包装
0.3Kg; 45pcs/14Kg/0.83CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  5. 负载调整率测量方法: 从0%到100%额定负载。
  6. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC控制系统、传感器供电、执行器驱动等。
  • LED显示与照明 — 为中小型LED显示屏、LED照明系统提供稳定电源。
  • 安防监控系统 — 适用于CCTV摄像机、门禁系统、报警设备等。
  • 通讯设备 — 为网络交换机、路由器、无线AP等通讯设备供电。
  • 测试测量设备 — 实验室电源、测试平台、仪器仪表等。
  • 智能家居与楼宇 — 智能控制面板、智能照明、环境监测设备。

资料下载

规格书1

RD-35B 规格书PDF下载

认证证书3

UL认证证书UL · 点击下载 ↓PDF下载
UK认证证书UK · 点击下载 ↓PDF下载
EAC认证证书EAC · 点击下载 ↓PDF下载

您可能感兴趣

RD-35A RD-35A台湾明纬5V12V双路开关电源32W直流稳压5V4A+12V1A双组
RD-35A

RD-35A台湾明纬5V12V双路开关电源32W直流稳压5V4A+12V1A双组

■ 产品概述 明纬RD-35A是一款高性能32W双路开关电源,隶属于明纬mw_rd系列。

电压
5
功率
32W
CBCEEACRCM+4
大量库存
¥77.00

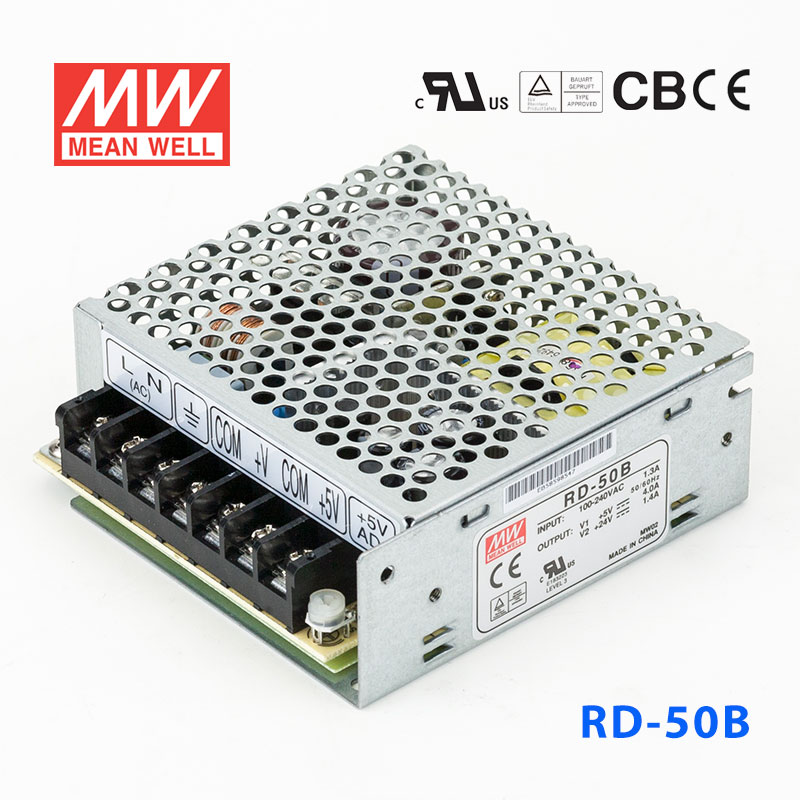

RD-50B RD-50B台湾明纬5V24V双路开关电源50W直流稳压5V4A+24V1.4A双组
RD-50B

RD-50B台湾明纬5V24V双路开关电源50W直流稳压5V4A+24V1.4A双组

■ 产品概述 明纬RD-50B是一款高性能、高可靠性的双路开关电源,隶属于广受欢迎的RD系列。

电压
5
功率
53.6W
CBCEEACRCM+4
库存充足
¥89.00

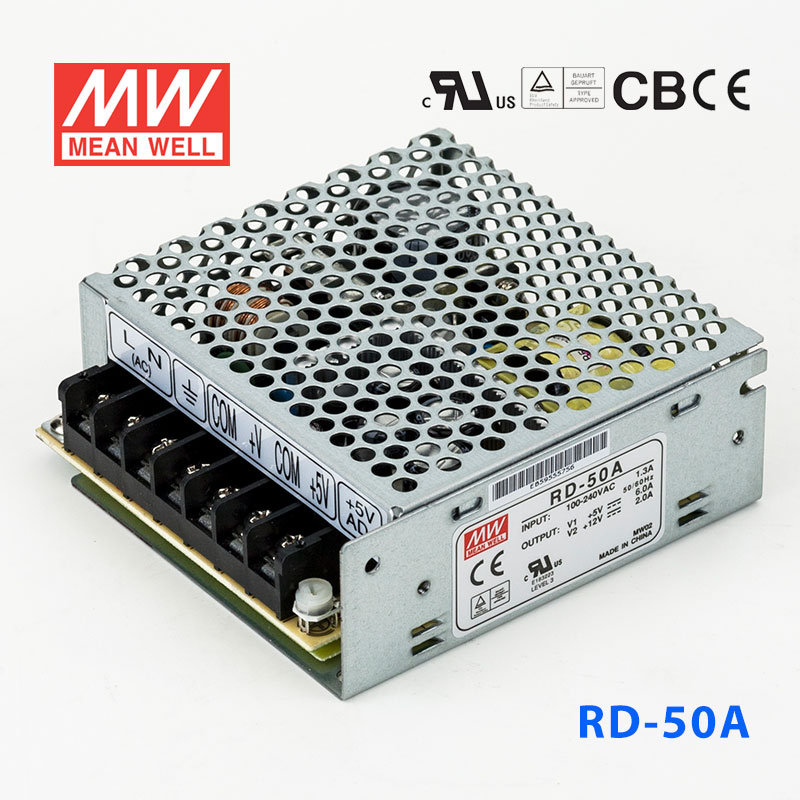

RD-50A RD-50A台湾明纬5V12V双路开关电源50W直流稳压5V6A+12V2A双组
RD-50A

RD-50A台湾明纬5V12V双路开关电源50W直流稳压5V6A+12V2A双组

■ 产品概述 明纬RD-50A是一款高性能54W双路开关电源,隶属于明纬RD系列,专为工业应用设计。

电压
5
功率
54W
CBCEEACRCM+4
大量库存
¥89.00

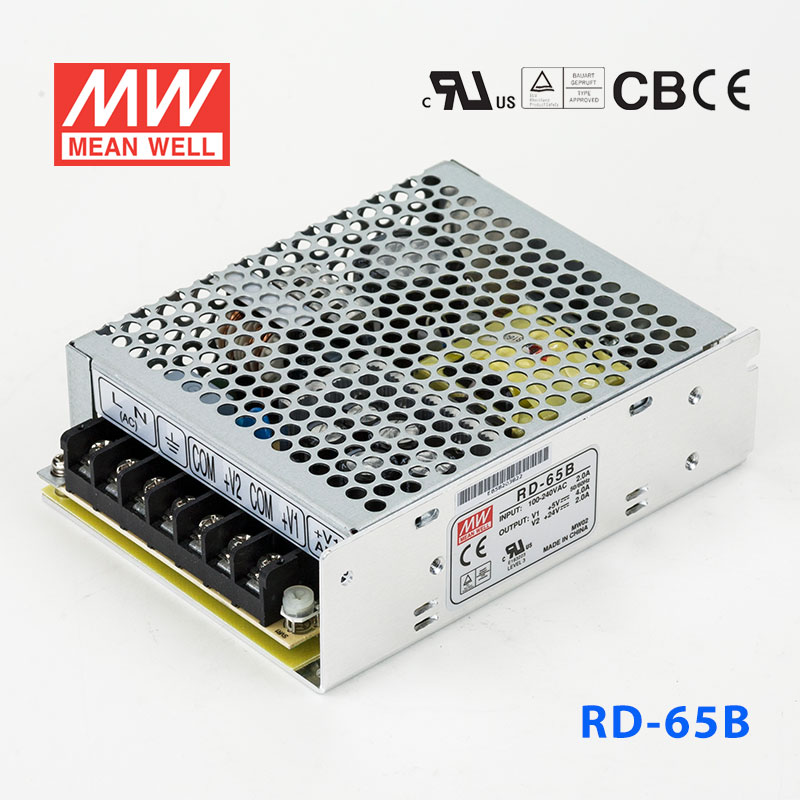

RD-65B RD-65B台湾明纬5V24V双路开关电源65W直流稳压5V4A+24V2A双组
RD-65B

RD-65B台湾明纬5V24V双路开关电源65W直流稳压5V4A+24V2A双组

■ 产品概述 明纬RD-65B是一款高性能双路输出开关电源,隶属于mw_rd系列,提供稳定的68W输出功率。

电压
5
功率
68W
CBCEEACRCM+4
大量库存
¥101.00

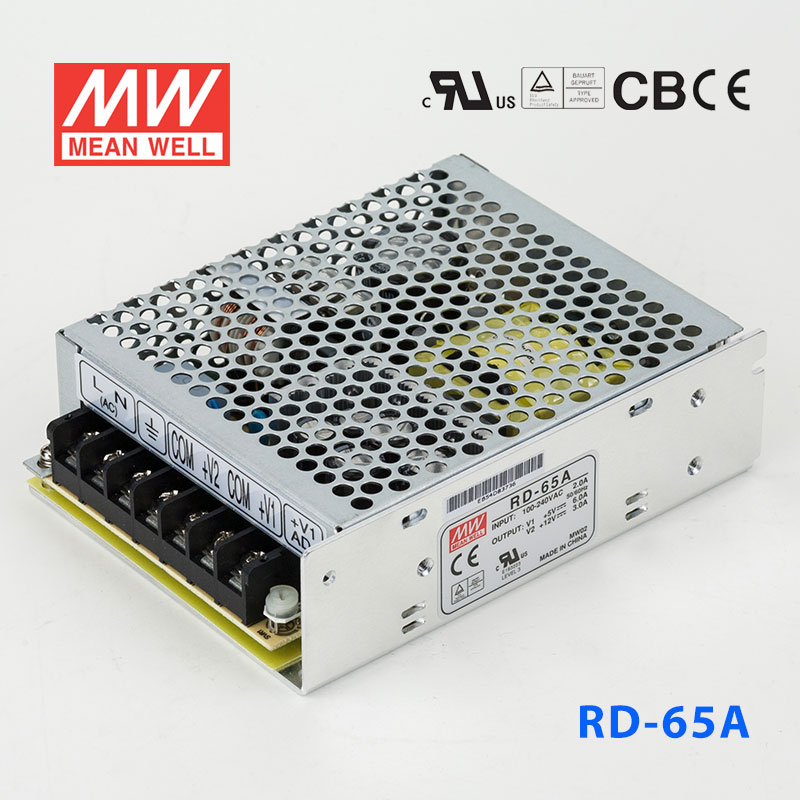

RD-65A RD-65A台湾明纬5V12V双路开关电源65W直流稳压5V6A+12V3A双组
