MSP-450-3.3 · 单路输出带功率因素校正高可靠医疗型开关电源

Mean Well · Enclosed Switching Power Supply · 297W 3.3

输出电压: 3.3 V DC
额定功率: 297 W
输出电流: 90 A

¥1170.00含 13% 增值税

选择型号 — MSP-450系列MSP-450-3.3

MSP-450-3.3297W · 3.3V · 90A

MSP-450-5450W · 5V · 90A MSP-450-7.5450W · 7.5V · 60A MSP-450-12450W · 12V · 37.5A MSP-450-15450W · 15V · 30A MSP-450-24451.2W · 24V · 18.8A MSP-450-36450W · 36V · 12.5A MSP-450-48456W · 48V · 9.5A

现货即将售罄无货

现货 · 上海仓 1 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 MSP-450-3.3，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC UL EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

MSP-450-3.3 为该系列 3.3V 输出型号：额定电流 90A，额定功率 297W，典型效率 80%。

产品特点

国际通用全范围交流输入
具有主动式PFC功能，PF>0.95
效率可高达89.5%
能承受300VAC浪涌输入5秒
保护种类：短路/过负载/过电压/过温度
内建恒流限制电路
通过医疗安规认证(MOOP等级)
具有冷却风扇开-关控制功能
具有DC OK信号
具有遥控开-关
5V@0.3A待机
具有遥感功能
空载功率消耗<0.6W (备注6)
5年质保

规格参数

MSP-450-3.3参数摘自官方规格书（2025-12-05 版）下载规格书 PDF

输出

直流电压: 3.3V
额定电流: 90A
电流范围: 0 ~ 90A
额定功率: 297W
纹波与噪声(最大)^注2: 80mVp-p
电压调整范围: 2.8 ~ 3.8V
电压精度^注3: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 1000ms, 100ms/230VAC 2500ms, 100ms/115VAC(满载时)
保持时间(Typ.): 16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注5: 85 ~ 264VAC 120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因子(Typ.): PF>0.95/230VAC PF>0.99/115VAC(满载时)
效率(Typ.): 80%
交流电流(Typ.): 5A/115VAC 2.4A/230VAC
浪涌电流(Typ.): 35A/115VAC 70A/230VAC
漏电流: 对地漏电流< 300μA/264VAC , 接触漏电流< 100μA/264VAC

保护

过负载: 105 ~ 135%额定输出功率保护模式: 恒流限制模式, 异常条件移除后可自动恢复
过电压: 3.96 ~ 4.62V 保护模式:关断输出电压，重启恢复
过温度: 关断输出电压, 温度下降后可自动恢复

功能

5V待机: 5V待机 : 5V@0.3A ; 容差 ± 5%, 纹波: 50mVp-p(最大)
DC OK信号: PSU启动: 3.3 ~ 5.6V ; PSU关断: 0 ~ 1V
遥控: RC+ / RC-: 4 ~ 10V或开路时电源启动 ; 0 ~ 0.8V或短路时电源关断
风扇控制(Typ.): 负载20±10%或RTH2≧50℃ 风扇启动

环境

工作温度: -40 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 EAC TP TC 004 认证通过, 设计参考 BS EN/EN60335-1, BS EN/EN 62368-1(根据要求)
绝缘防护等级: 一次侧-二次侧: 2×MOOP, 一次侧-接地: 1×MOOP, 二次侧-接地: 1×MOOP
耐压: I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN60601-1-2, EAC TP TC 020

其它

MTBF: ≥159.3Khrs. MIL-HDBK-217F (25℃)

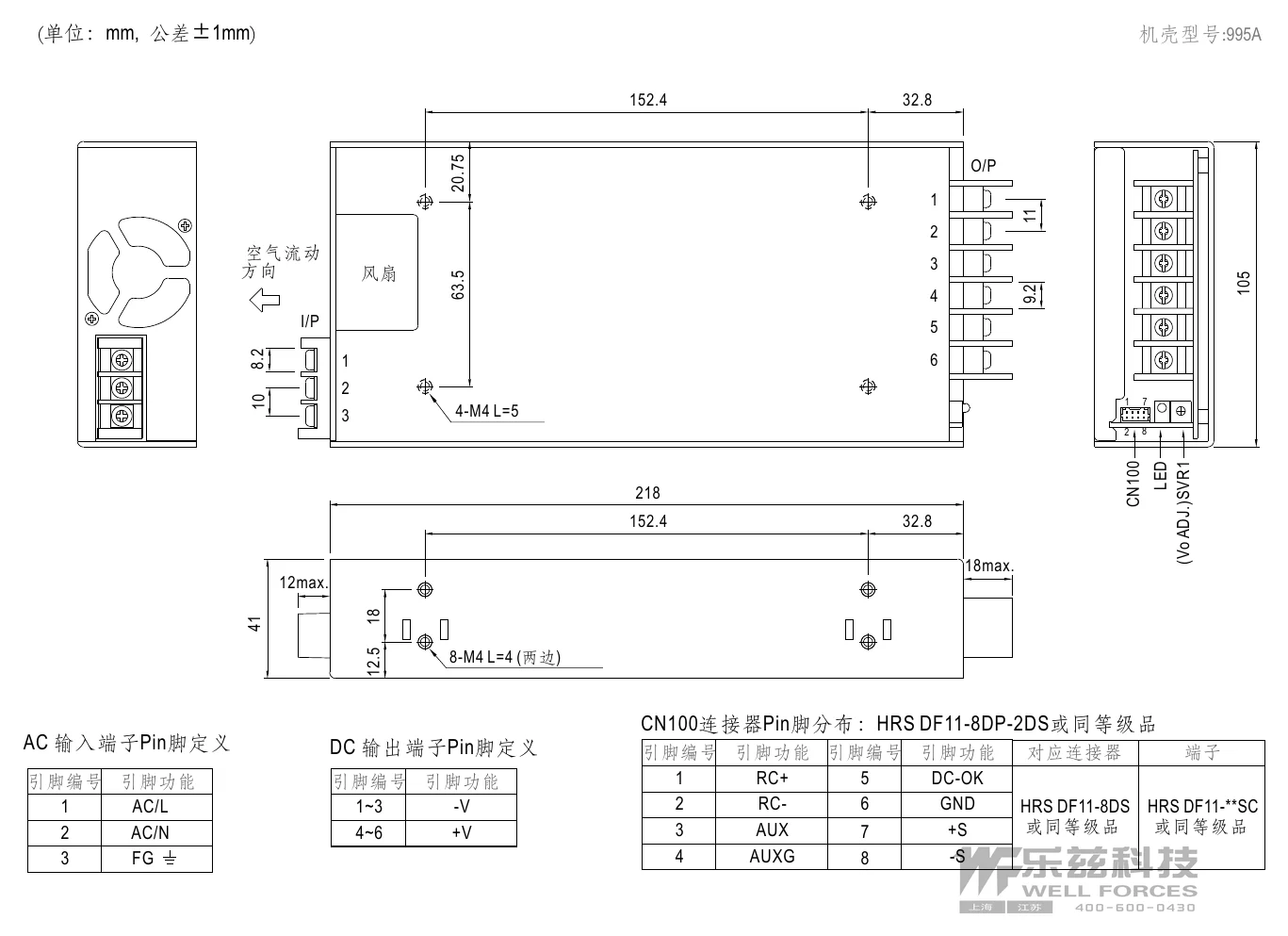

尺寸: 218*105*41mm (L*W*H)
包装: 1.19Kg;12pcs/15.3Kg/0.81CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。

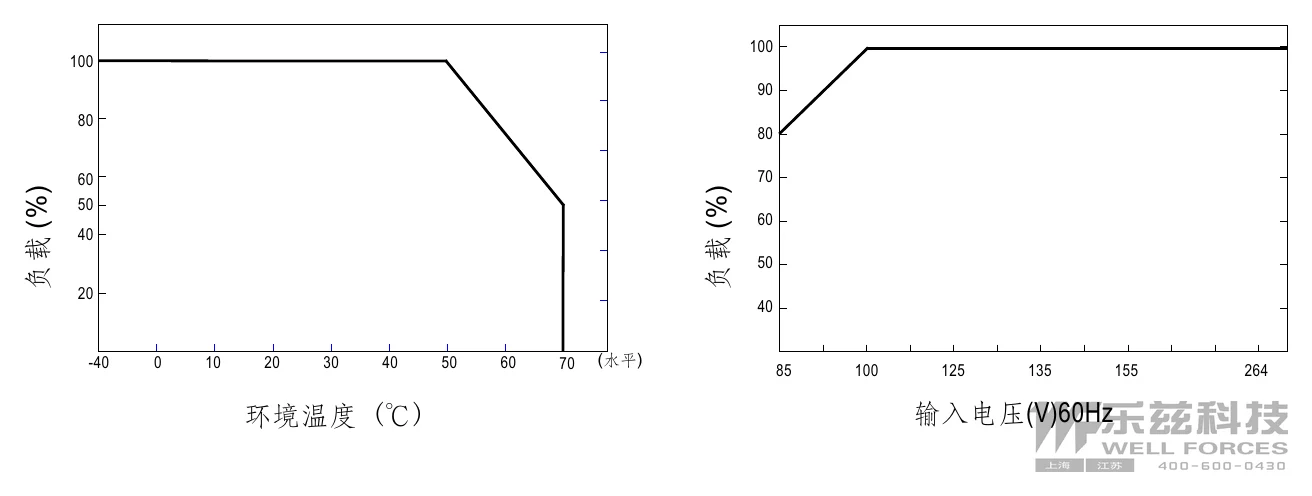

低输入电压情况下需减额输出，具体请参照减额曲线图
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
当RC- & RC+ (CN100 pin1,2) 0 ~ 0.8V或短路时，空载消耗<0.5W。
当输入电压小于40VAC时,电源的性能可能会下降，最终制造商需重新确认这种偏差不影响基本安全或基本性能。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参照“EMI测试声明书”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

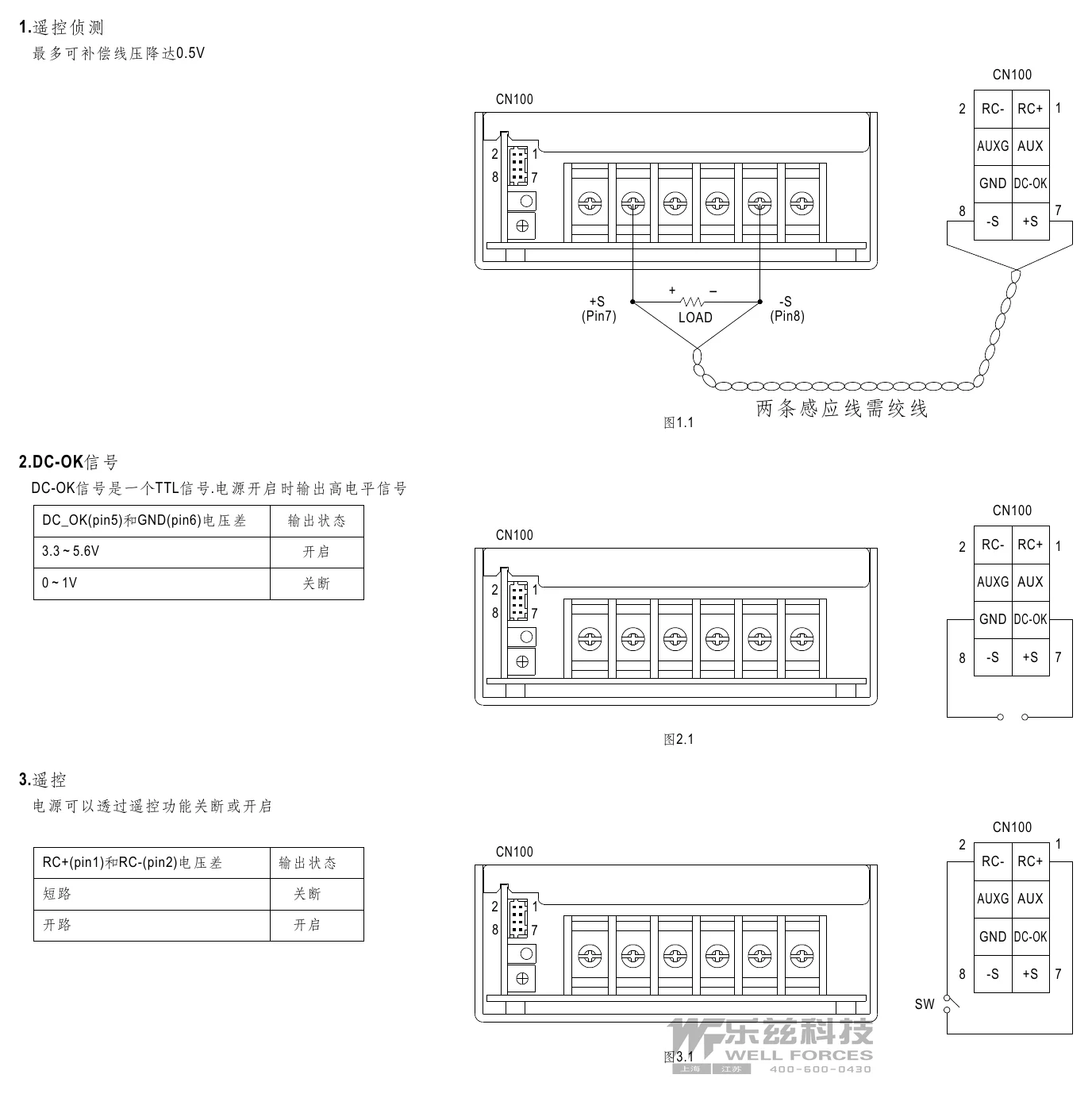

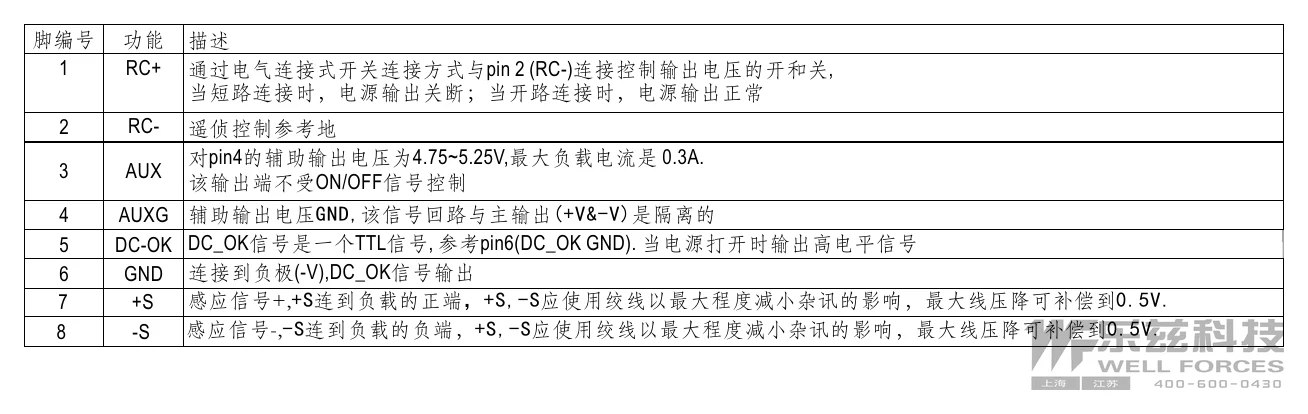

MSP-450-3.3 Cn100功能描述 — Cn100功能描述左右滑动 · 点击查看大图

典型应用

■ 典型应用

医疗设备 — 诊断仪器、监护设备、治疗系统、实验室分析仪等。
工业自动化 — 工业控制系统、自动化生产线、测试测量设备、机器视觉系统。
通信设备 — 数据中心、网络交换机、基站辅助电源、通信模块供电。
LED显示与照明 — 大型LED显示屏、专业舞台灯光、工业照明系统。
安防监控 — 视频监控系统、门禁系统、报警设备。
