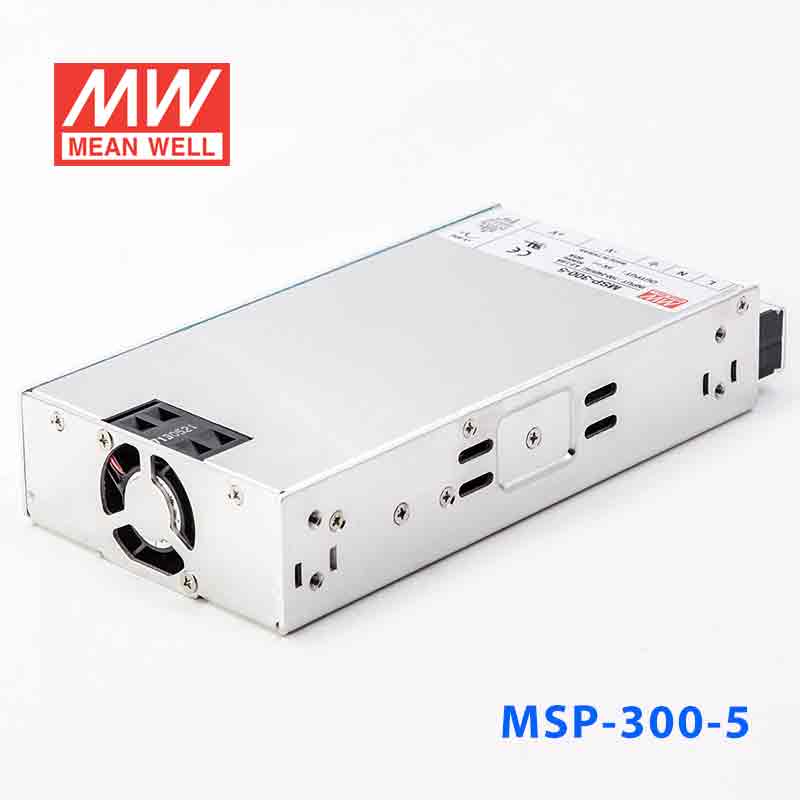

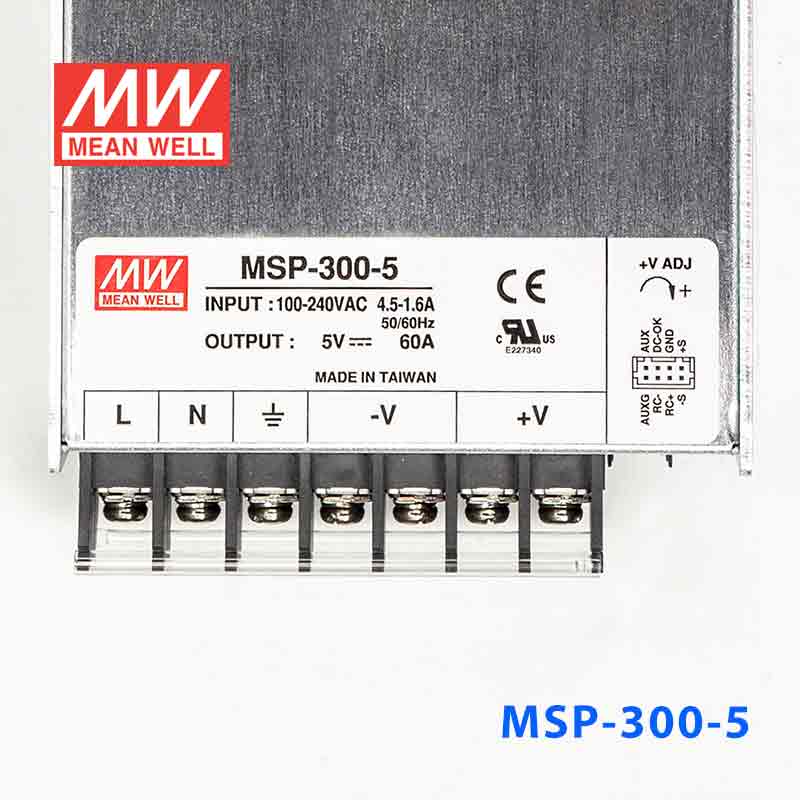

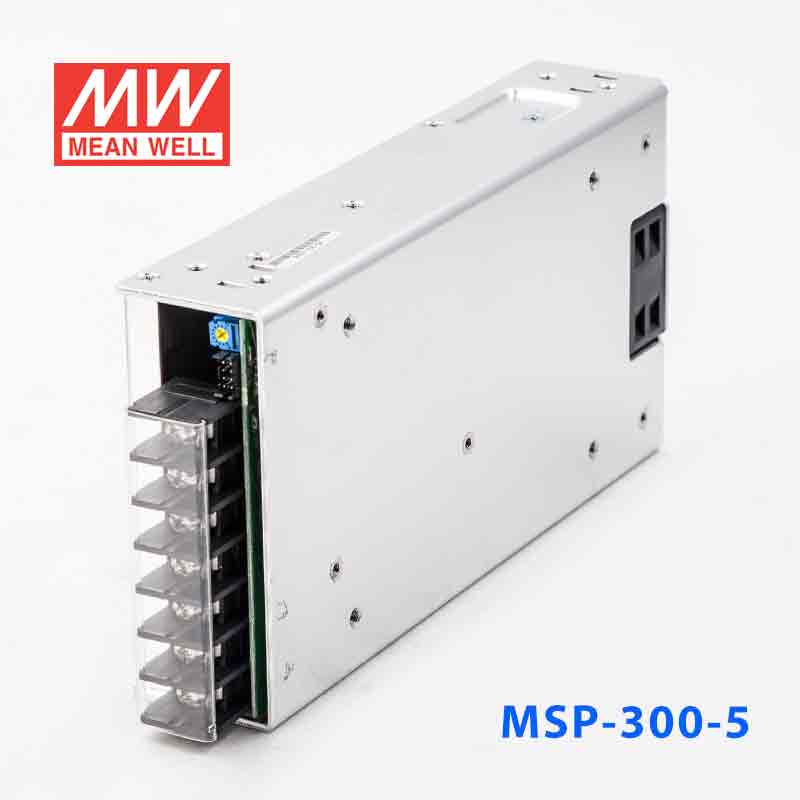

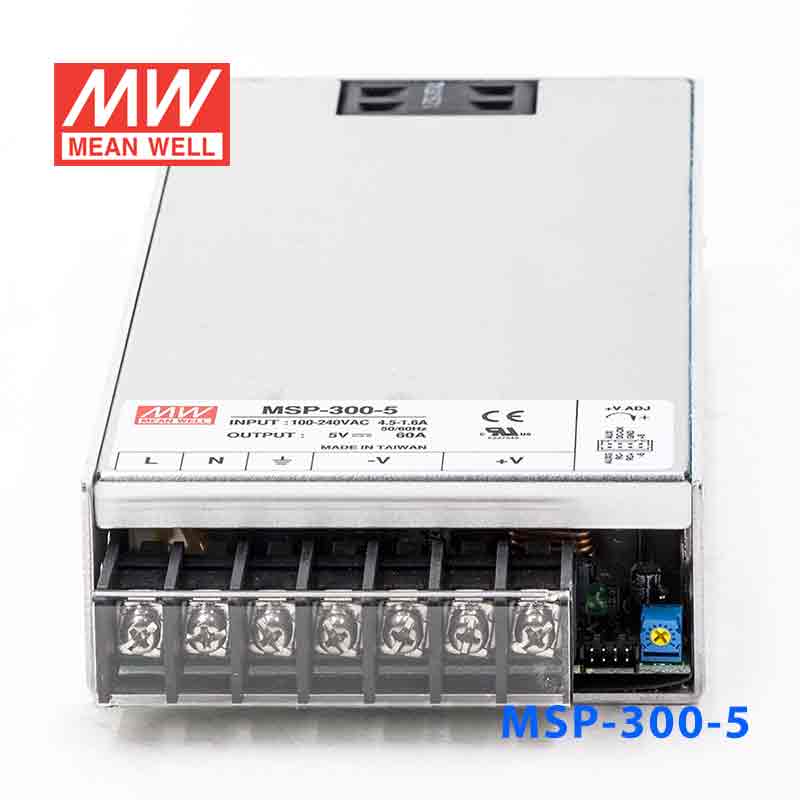

MSP-300-5 · 单路输出带功率因素校正高可靠医疗型开关电源

Mean Well · Enclosed Switching Power Supply · 300W 5

输出电压: 5 V DC
额定功率: 300 W
输出电流: 60 A

¥681.00含 13% 增值税

选择型号 — MSP-300系列MSP-300-5

MSP-300-3.3198W · 3.3V · 60A

MSP-300-5300W · 5V · 60A

MSP-300-7.5300W · 7.5V · 40A MSP-300-12324W · 12V · 27A MSP-300-15330W · 15V · 22A MSP-300-24336W · 24V · 14A MSP-300-36324W · 36V · 9A MSP-300-48336W · 48V · 7A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 MSP-300-5，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC UL EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

MSP-300-5 为该系列 5V 输出型号：额定电流 60A，额定功率 300W，典型效率 82%。

产品特点

国际通用全范围交流输入
具有主动式PFC功能，PF>0.95
功率可高达89%
能承受300VAC浪涌输入5秒
保护种类：短路/过负载/过电压/过温度
恒流限制电流
1U外型，高度41mm
通过医疗安规认证(MOOP等级)
具有冷却风扇开-关控制功能
具有DC OK信号
具有遥控开-关
5V@0.3A待机
具有遥感功能
空载功率消耗<0.5W (备注6)
5年质保

规格参数

MSP-300-5参数摘自官方规格书（2026-02-09 版）下载规格书 PDF

输出

直流电压: 5V
额定电流: 60A
电流范围: 0 ~ 60A
额定功率: 300W
纹波与噪声(最大)^注2: 90mVp-p
电压调整范围: 4.3 ~ 5.8V
电压精度^注3: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 1000ms, 50ms/230VAC 2500ms, 50ms/115VAC(满载时)
保持时间(Typ.): 16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注5: 85 ~ 264VAC 120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因子(Typ.): PF>0.95/230VAC PF>0.99/115VAC(满载时)
效率(Typ.): 82%
交流电流(Typ.): 4.5A/115VAC 2.25A/230VAC
浪涌电流(Typ.): 35A/115VAC 70A/230VAC
漏电流: 对地漏电流< 450μA/264VAC , 接触漏电流< 100μA/264VAC

保护

过负载: 105 ~ 135%额定输出功率保护模式: 恒流限制模式, 异常条件移除后可自动恢复
过电压: 6 ~ 7V 保护模式:关断输出电压，重启恢复
过温度: 关断输出电压, 温度下降后可自动恢复

功能

5V待机: 5V待机 : 5V@0.3A ; 容差 ± 5%, 纹波: 50mVp-p(最大)
DC OK信号: PSU启动: 3.3 ~ 5.6V ; PSU关断: 0 ~ 1V
遥控: RC+ / RC-: 4 ~ 10V或开路= 电源启动 ; 0 ~ 0.8V或短路=电源关断
风扇控制(Typ.): 负载35±15%或RTH2≧50℃风扇启动

环境

工作温度: -40～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容(备注4)

安全规范: IEC 60601-1:2005+A1+A2, ANSI/AAMI ES60601-1:2005+A2, CAN/CSA C22.2 No. 60601-1:2014+A2 EAC TP TC 004 认证通过, 设计参考BS EN/EN60335-1, BS EN/EN 62368-1(根据要求)
绝缘防护等级: 一次侧-二次侧:2×MOOP, 一次侧-接地:1×MOOP
耐压: I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN60601-1-2,EAC TP TC 020

其它

MTBF: 1337.5K hrs min. Telcordia SR-332 (Bellcore) ; 175.8K hrs min. MIL-HDBK-217F (25℃)
尺寸: 199*105*41mm (L*W*H)
包装: 0.95Kg;15pcs/15.3Kg/0.83CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参照“EMI测试声明书”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
低输入电压情况下需减额输出，具体请参照减额曲线图。
当RC- & RC+ (CN100 pin4,6) 0 ~ 8V或短路时，空载消耗<0.5W。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

MSP-300-5 CN100功能描述 — CN100功能描述左右滑动 · 点击查看大图

典型应用

■ 典型应用

医疗设备 — 诊断仪器、监护设备、治疗系统、实验室分析仪等。
工业自动化 — 工业控制系统、自动化生产线、测试与测量设备。
通信设备 — 网络交换机、基站设备、数据中心电源。
LED显示屏与照明 — 大型LED显示屏、专业舞台照明、工业照明。
安防系统 — 监控摄像头、门禁系统、报警系统。
