首页产品中心MDR系列系列MDR-60-48

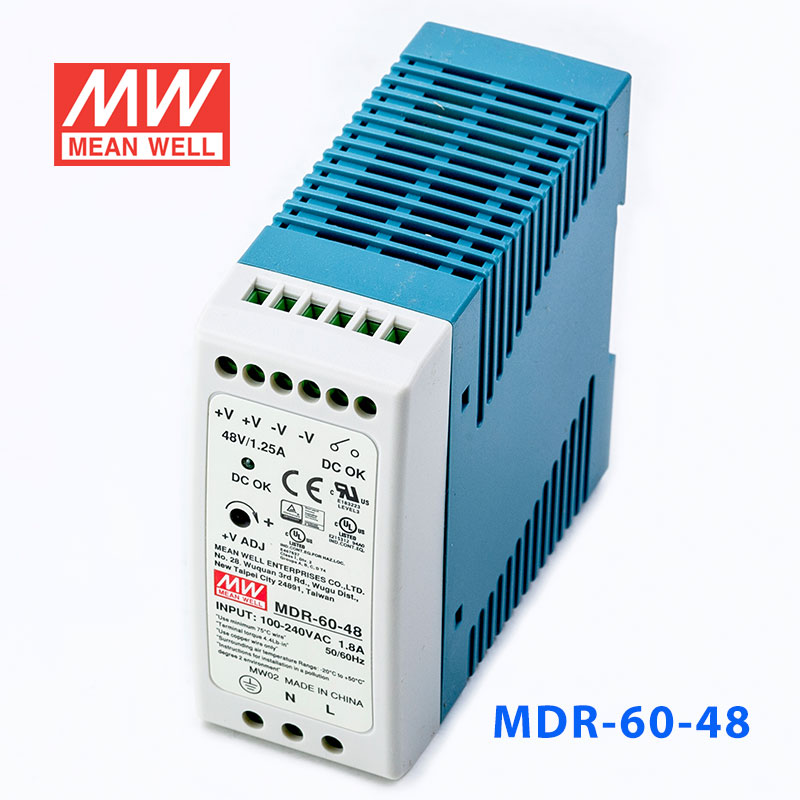

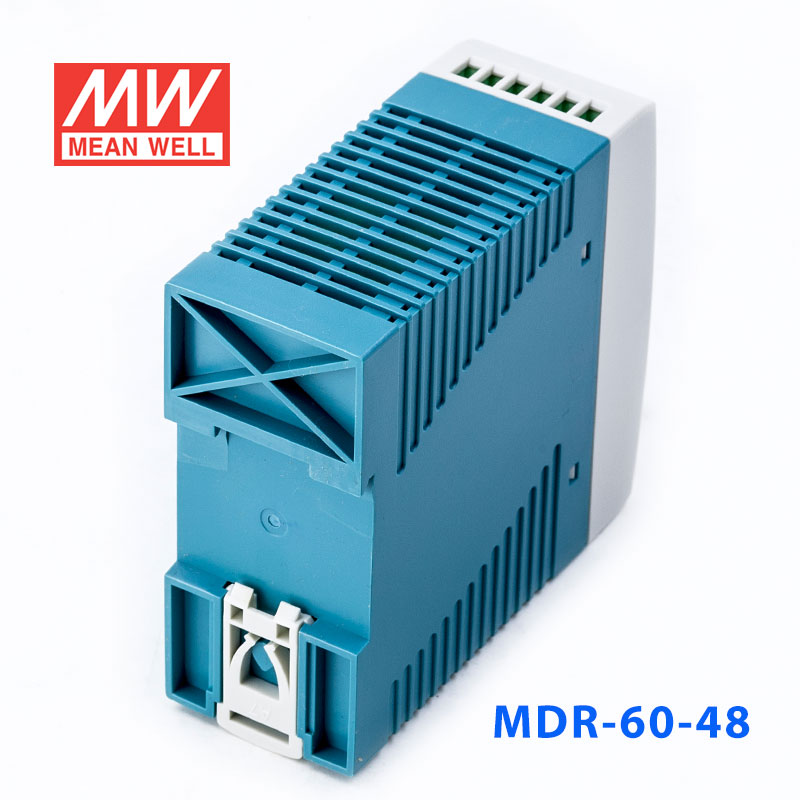

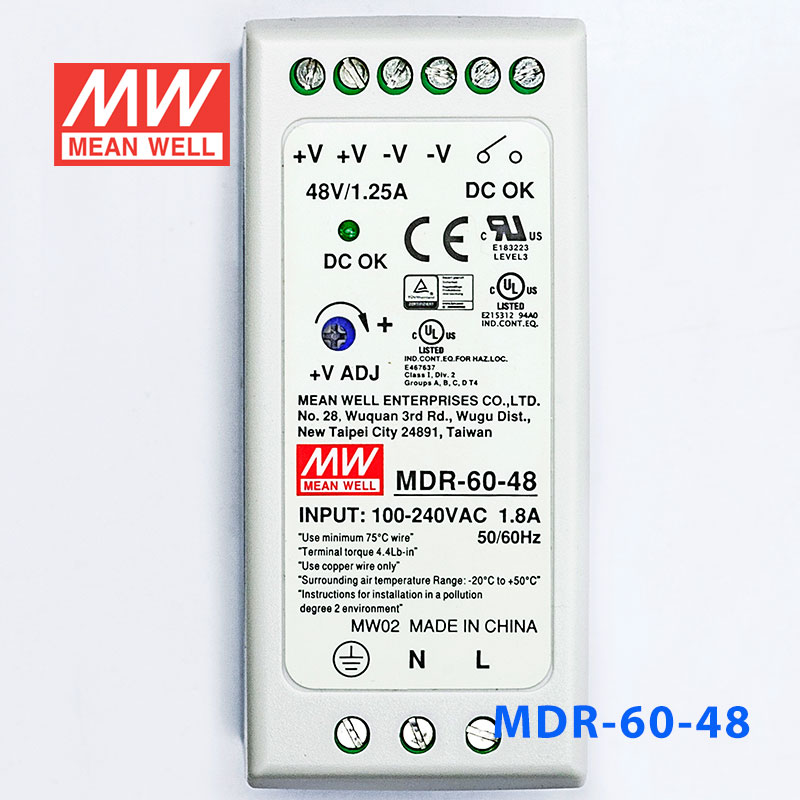

MDR-60-48 产品图 1
明纬 MEAN WELL · MDR系列 系列
明纬官方正品MDR系列 系列3 年保修

MDR-60-48 · 48V 单输出低空载损耗DIN导轨型 电源

Mean Well · Enclosed Switching Power Supply · 60W 48

输出电压
48 V DC
额定功率
60 W
输出电流
1.25 A
¥88.00市场价 ¥137.80含 13% 增值税
选择型号 — MDR-60系列MDR-60-48
MDR-60-550W · 5V · 10A库存:大量库存MDR-60-1260W · 12V · 5A库存:大量库存MDR-60-2460W · 24V · 2.5A库存:大量库存
MDR-60-4860W · 48V · 1.25A库存:即将售罄

现货即将售罄

现货 · 上海仓 7 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 MDR-60-48,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商BSMICBCEEACRCM可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

MDR-60-48 为该系列 48V 输出型号:额定电流 1.25A,额定功率 60W,典型效率 87%。

产品特点

  • 国际通用全范围交流输入
  • 保护种类:短路/过负载/过电压
  • 自然风冷

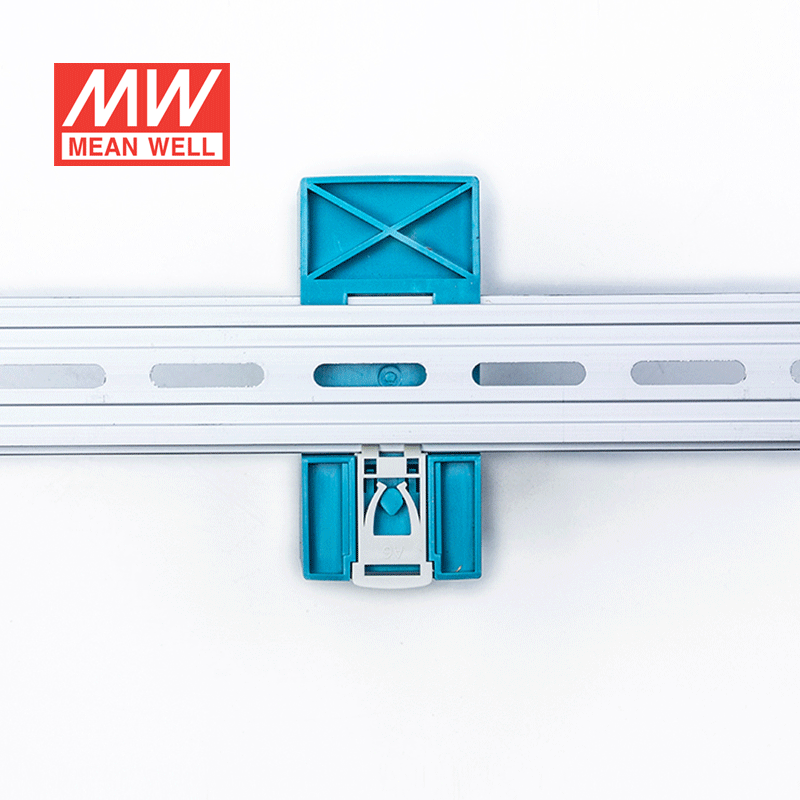

  • 安装导轨:TS-35/7.5或TS-35/15
  • Class I, Div 2 Hazardous Locations T4
  • LED电源指示
  • DC OK继电器触动
  • 空载功率损耗:<0.75W
  • 100%满载老化测试
  • 3年质保

规格参数

MDR-60-48·参数摘自官方规格书(2025-07-25 版)下载规格书 PDF

输出

直流电压
48V
额定电流
1.25A
电流范围
0 ~ 1.25A
额定功率
60W
纹波与噪声(最大)注2
200mVp-p
电压调整范围
48 ~ 56V
电压精度注3
±1.0%
线性调整率
±1.0%
负载调整率
±1.0%
启动、上升时间注5
500ms, 30ms/230VAC 500ms, 30ms/115VAC(满载时)
保持时间(Typ.)
50ms/230VAC 20ms/115VAC(满载时)

输入

电压范围
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
87%
交流电流(Typ.)
1.8A/115VAC 1A/230VAC
浪涌电流(Typ.)
冷启动:30A/115VAC 60A/230VAC
漏电流
<1mA / 240VAC

保护

过负载
额定输出功率的105%~150% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
过电压
57.6 ~ 64.8V 保护模式:关闭输出电压,重启后恢复

功能

DC OK信号
继电器触点(最大.): 30V/1A 阻性负载

环境

工作温度
-20~+70℃(请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容(备注4)

安全规范
UL508, UL62368-1, TUV BS EN/EN62368-1,Class I, Div. 2 Group A, B, C, D Hazardous Locations T4,EAC TP TC 004 BSMI CNS14336-1, AS/NZS 60950.1, BIS IS13252(Part1): 2010/IEC 60950-1:2005(except 48V)认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC / 25℃ / 70%RH
电磁兼容发射
符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class B
电磁兼容抗扰度
符合BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3, 重工业标准, EAC TP TC 020

其它

MTBF
2355.2K hrs min. Telcordia SR-332 (Bellcore) ; 489.9K hrs min. MIL-HDBK-217F (25℃)
尺寸
40*90*100mm (W*H*D)
包装
287g; 42pcs/13.05Kg/0.82CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引,请参阅“EMI测试声明书”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  5. 启动时间是在冷启动时测量的,频繁开关机可能会导致启动时间变长。
  6. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

MDR-60-48 机构尺寸
机构尺寸左右滑动 · 点击查看大图
MDR-60-48 方框图
方框图左右滑动 · 点击查看大图
MDR-60-48 DC OK继电器触发
DC OK继电器触发左右滑动 · 点击查看大图
MDR-60-48 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC、DCS、工业PC、传感器、执行器等控制系统。
  • 楼宇自动化 — 为智能楼宇控制、安防监控、门禁系统提供稳定电源。
  • 轨道交通 — 在信号系统、站台设备、车厢辅助电源等领域发挥作用。
  • 机械设备 — 广泛应用于数控机床、包装机械、纺织机械等工业设备。
  • LED显示与照明 — 为工业级LED显示屏、专业照明系统提供可靠供电。

资料下载

规格书1

MDR-60-48 规格书PDF下载

3D 图档1

MDR-60-48 3D 图档ZIP下载

认证证书10

BIS认证证书EDR-120,MDR-60-BIS-cer.pdfPDF下载
UL认证证书E215312-UL-CER.PDFPDF下载
UL认证证书E183223-UL-CER.PDFPDF下载
BSMI认证证书MDR-40,60-BSMI-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
TÜV认证证书MDR-40,60-TUV-CER.PDFPDF下载
CB认证证书MDR-40,60-CB(TUV)-cer.pdfPDF下载
EMC认证证书MDR-40,60-EMC-CER.PDFPDF下载
CE认证证书MDR-40,60-CE-DEC.PDFPDF下载
UK认证证书MDR-40,60-UK-dec.pdfPDF下载
