明纬 MEAN WELL · LRS系列系列

明纬官方正品LRS系列系列3 年保修

LRS-600N2-24 · 24V 高峰值机壳AC/DC电源

90~132VAC交流输入尺寸225×124×41mm工作温度-20~65°CULEAC

输出电压: 24 V DC
额定功率: 600 W
输出电流: 25 A

¥315.00含 13% 增值税

现货 · 上海仓 146 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LRS-600N2-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LRS-600N2-24 为该系列 24V 输出型号：额定电流 25A，额定功率 600W，典型效率 91%。

LRS-600N2系列是一款600W单组输出机壳型电源供应器，具有41mm低高度设计，采用115VAC或230VAC输入(通过开关选择)，整系列提供12V, 24V, 36V和48V.除了效率高达92%，内装长寿命风扇使LRS-600N2能满负载工作于-20℃到+65℃的温度范围内。LRS-600N2有完整的保护功能和抗5G振动能力；它符合完整的国际安全法规，LRS-600N2为各种工业应用提供了一个高性价比的解决方案。此外，LRS-600N2可以为启动期间需要更高功率的马达应用和机电负载提供200%瞬间峰值功率。

产品特点

交流输入范围通过开关切换
可承受300VAC浪涌输入5秒

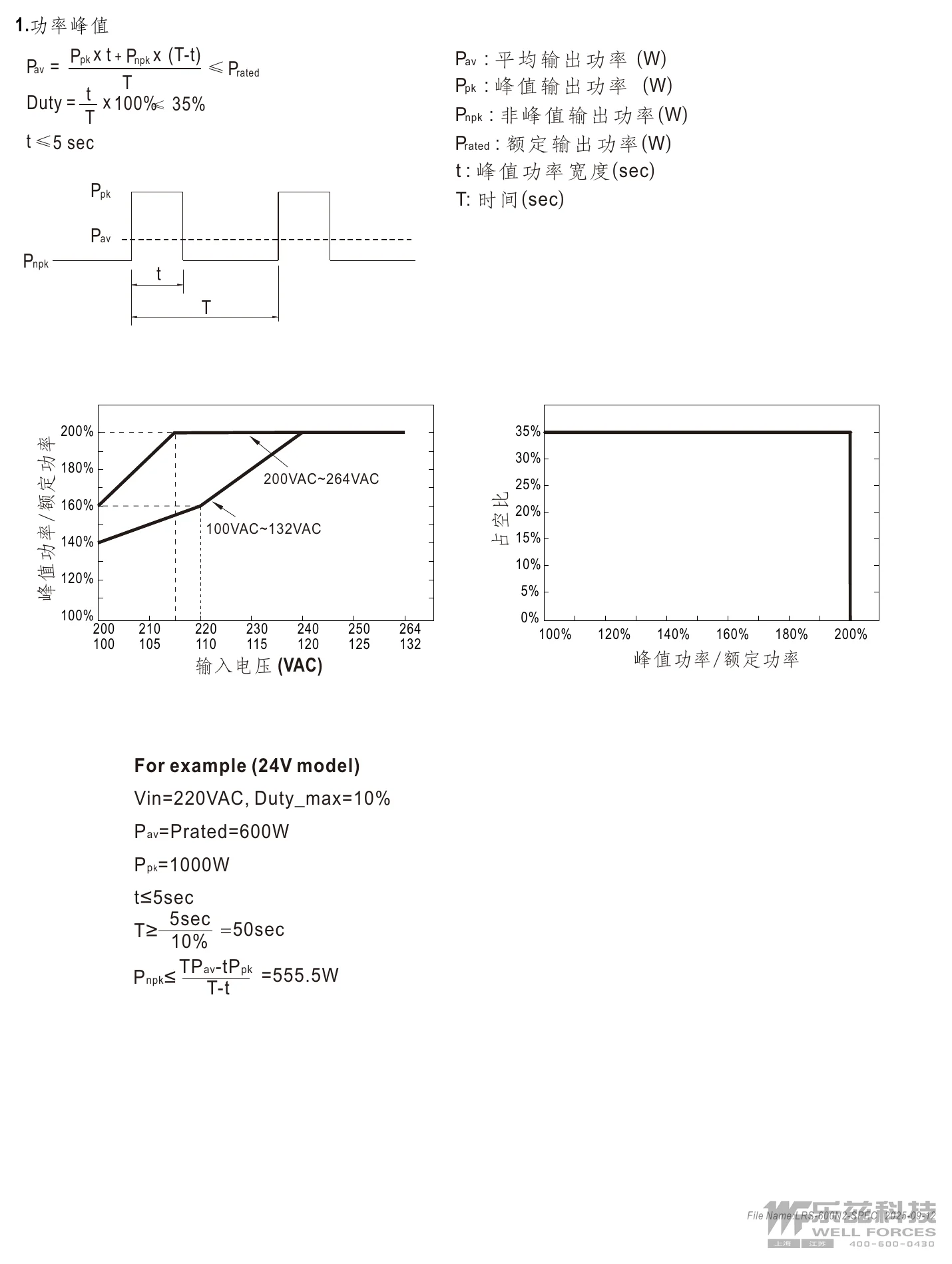

高达200%峰值功率能力
具有短路/过负载/过电压/过温度保护功能
内有直流风扇强制风冷
具有风扇开/关控制
符合IEC/BS EN/EN61558-1和62368-1
可承受5G振动测试
过电压类别Ⅲ（OVCⅢ）
工作温度可高达65℃
可在海拔2000米条件下操作
3年质保

规格参数

LRS-600N2-24参数摘自官方规格书（2025-09-12 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 25A
电流范围: 0 ~ 25A
额定功率: 600W
纹波与噪声(最大)^注2: 240mVp-p
电压调整范围^注3: 22.8 ~ 26.4V
电压精度: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间^注4: 1300ms, 50ms/230VAC 1300ms,50ms/115VAC(满载时)
保持时间(Typ.): 20ms/230VAC 16ms/115VAC(满载时)

输入

电压范围: 90 ~ 132VAC / 180 ~ 264VAC(通过开关选择) 255 ~ 370VDC (开关切换到230VAC)
频率范围: 47 ~ 63Hz
效率(Typ.): 91%
交流电流(Typ.): 12A/115VAC 7.5A/230VAC
浪涌电流(Typ.): 35A/115VAC 60A/230VAC
漏电流: <2mA / 240VAC

保护

过负载: 额定输出功率＞105%，持续5秒以上，关断输出电压,重启恢复额定输出功率＞200%的恒定电流限制超过5秒，关断输出电压，重启恢复
过电压: 27.6 ~ 32.4V 保护类型：关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

功能

风扇开/关控制 (Typ.): RTH3≧50℃风扇开启, ≦40℃风扇关断

环境

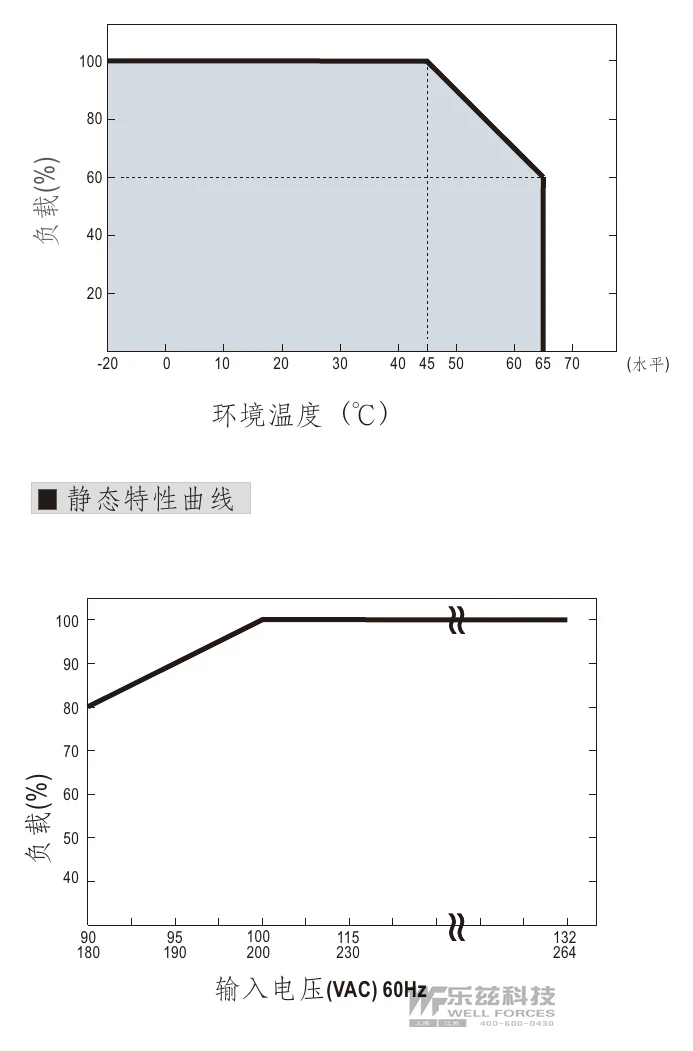

工作温度: -20 ~ +65℃(请参考"减额曲线")
工作湿度: 20 ~ 90% RH 无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟
过电压等级: Ⅲ:According to EN61558,EN50178,EN60664-1,EN62477-1;海拔高度2000米

安规和电磁兼容

安全规范: 符合BS IEC/UL 62368-1, EAC TP TC 004, BIS IS13252(Part1):2010/IEC60950-1:2005 (除48V),BSMI CNS15598-1,GB 4943.1,BS EN/EN61558-1, BS EN/EN61558-2-16, 设计参照 AS/NZS61558.1/2.16,AS/NZS62368.1
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25℃/ 70% RH
电磁兼容发射: 符合 EAC TP TC 020, BSMI CNS15936
电磁兼容抗扰度: 符合 EAC TP TC 020

其它

MTBF: 1336.2K hrs min. Telcordia SR-332(Bellcore) ; 230.8 K hrs min. MIL-HDBK-217F (25℃)
尺寸: 225*124*41mm (L*W*H)
包装: 0.95Kg/12pcs/12.4Kg/0.77CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
电压调整仅限在输入100~120VAC或200-240VAC范围内操作，若在这范围外进行电压调整可能会导致输出异常。
启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
一旦触发保护，需要断开输入电压，冷机等待约4分钟才能重新开机。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
此电源不符合EN61000-3-2规定的谐波电流要求。请不要在以下条件下使用此电源： a) 终端设备在欧盟内使用， b) 终端设备连接到220Vac或更高额定标称电压的公共主电源， c) 电源为： - 安装在平均或连续输入功率大于75W的终端设备中， - 属于照明系统的一部分例外：以下终端设备中使用的电源不需要满足EN61000-3-2 a)总额定输入功率大于1000W的专业设备; b)额定功率小于或等于200W的对称受控加热元件
RCM采自愿性标示, 符合AS/NZS4417.1中所规范的IEC或AS/NZS标准。

技术图纸

典型应用

工业自动化机械
工业控制系统
机械和电气设备
电子仪器，设备和装置
适用于感性和容性负载

资料下载

规格书1

LRS-600N2-24 规格书PDF下载
