LRS-100N2-24 · 24V 机壳高峰值AC/DC电源

85~264VAC全范围交流输入尺寸129×97×30mm工作温度-30~70°CCBTUV

输出电压: 24 V DC
额定功率: 100.8 W
输出电流: 4.2 A

¥85.00含 13% 增值税

现货 · 上海仓 2 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LRS-100N2-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LRS-100N2-24 为该系列 24V 输出型号：额定电流 4.2A，额定功率 100.8W，典型效率 90%。

LRS-100N2系列是一款100W单组输出机壳型电源供应器，具有30mm低高度设计，采用85~264VAC全范围交流输入，整系列提供12V, 24V, 36V和48V输出。除了效率高达90.5%，金属网外壳的设计加强了散热能力使LRS-100N2在没有风扇的情况下工作在-30℃到+70℃的温度范围内。提供超低空载功耗(小于0.5W)，能使终端系统很容易满足国际能源要求。LRS-100N2有完整的保护功能和抗5G振动能力；它符合TUV BS EN/EN62368-1,TUV BS EN/EN62368-1, BS EN/EN61558-1/-2-16, UL62368-1, BS EN/EN60335-1和 GB4943 国际安全法规，LRS-100N2系列为各种工业应用提供了一个高性价比的解决方案。此外，LRS-100N2可以为启动期间需要更高功率的马达应用和机电负载提供200%瞬间峰值功率。

产品特点

全范围交流输入
可承受300VAC浪涌输入5秒

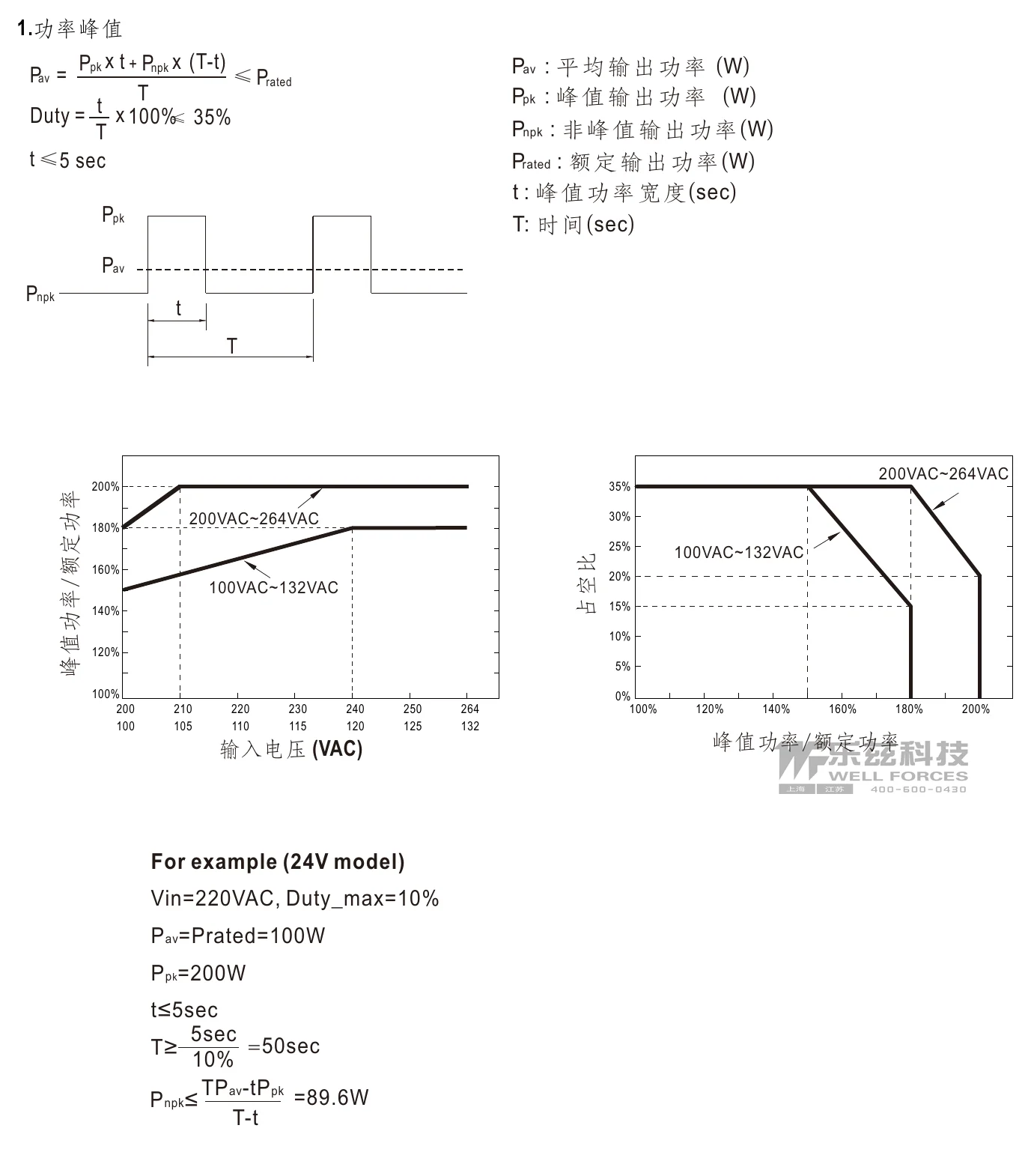

高达200%峰值功率能力
保护种类：短路/过负载/过电压
自然风冷
体积小，1U低外型
符合IEC/BS EN/EN61558-1和62368-1
可在海拔4000米条件下操作
可承受5G振动测试
电源启动LED指示灯
空载功耗<0.5W
过电压类别Ⅲ（OVC Ⅲ）
工作温度可高达70℃
高效率，高寿命和高可靠度
3年质保

规格参数

LRS-100N2-24参数摘自官方规格书（2025-04-07 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 4.2A
电流范围: 0 ~ 4.2A
额定功率: 100.8W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 21.6 ~ 28.8V
电压精度: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 500ms, 30ms/230VAC 500ms,30ms/115VAC(满载时)
保持时间(Typ.): 55ms/230VAC 10ms/115VAC(满载时)

输入

电压范围: 85 ~ 264VAC 120 ~ 373VDC (可承受300VAC浪涌输入5秒不损坏)
频率范围: 47 ~ 63Hz
效率(Typ.): 90%
交流电流(Typ.): 2.1A/115VAC 1.2A/230VAC
浪涌电流(Typ.): 冷启动 55A/230VAC
漏电流: <0.75mA / 240VAC

保护

过负载: 额定输出功率＞105%，持续5秒以上，关断输出电压,重启恢复额定输出功率＞200%，打嗝模式，异常条件移除后可自动恢复
过电压: 28.8 ~ 33.6V 保护模式:关断输出电压,重启恢复

环境

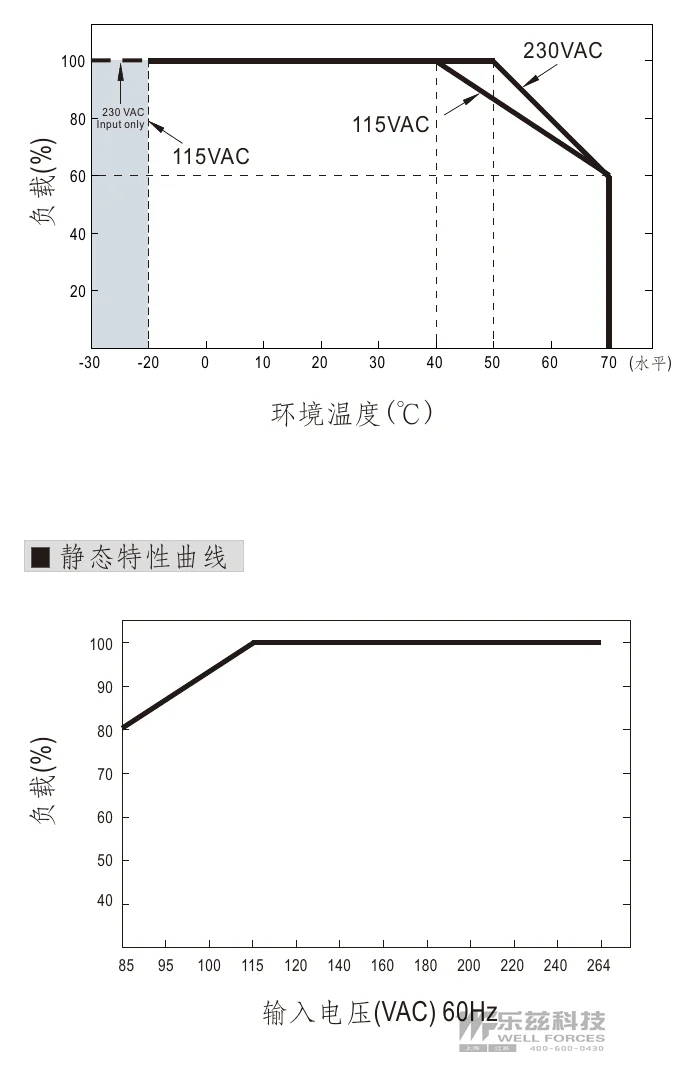

工作温度: -30 ~ +70℃(请参考"减额曲线")
工作湿度: 20 ~ 90% RH 无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟
过电压等级: Ⅲ: IEC/BS EN/EN61558-1/-2-16 海拔高度4000米认证通过, 符合BS EN/EN60664-1, BS EN/EN62477-1, 海拔高度4000米. Ⅱ: UL 62368-1, TUV BS EN/EN62368-1, IEC62368-1 认证通过, 海拔高度5000米; TUV BS EN/EN60335-1, IEC 60335-1 认证通过, 海拔高度4000米.

安规

安全规范: CB: IEC62368-1, IEC61558-1, IEC61558-2-16, IEC60335-1 TUV: BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN60335-1 UL: UL62368-1 CQC: GB4943.1 BSMI: CNS15598-1 EAC: TP TC 004, S/NZS62368.1(by CB) BIS: IS 13252(Part1):2010/IEC 60950-1:2005(except for 48V) RCM: Designed refer to AS/NZS 61558.1/2.16, AS/NZS62368.1
耐压: I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25℃/ 70% RH
电磁兼容发射: 符合 BS EN/EN55032(CISPR32) B级, BS EN/EN55014, BS EN/EN61000-3-2 A级(负载≤80%), BS EN/EN61000-3-3, BSMI CNS15936, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, 重工业标准, EAC TP TC 020

其它

MTBF: 2802.6K hrs min. Telcordia SR-332(Bellcore) ; 536.6 K hrs min. MIL-HDBK-217F (25℃)
尺寸: 129*97*30mm (L*W*H)
包装: 0.35Kg/40pcs/15Kg/0.92CUFT

测试条件与备注5

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
RCM采自愿性标示, 符合AS/NZS4417.1中所规范的IEC或AS/NZS标准。

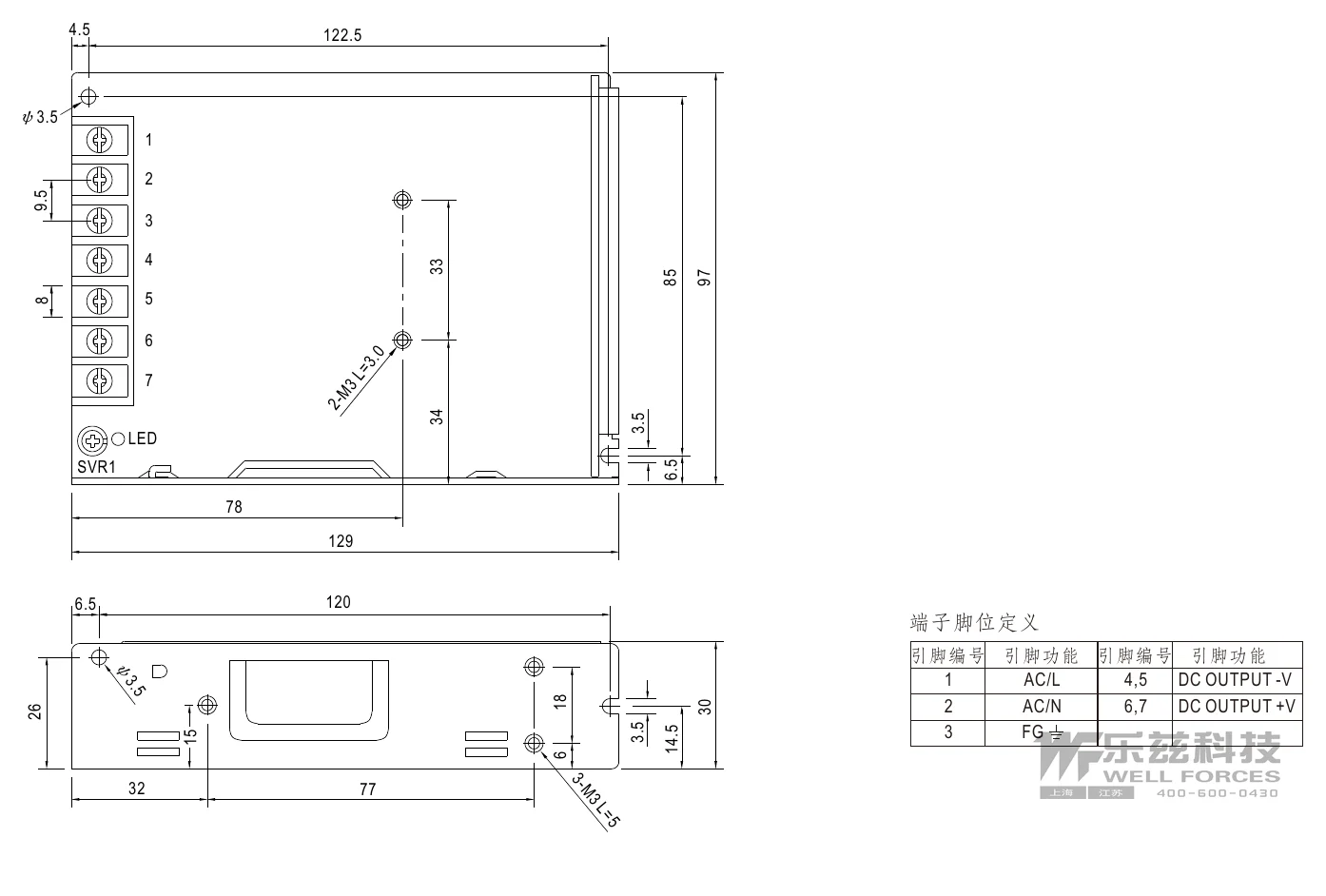

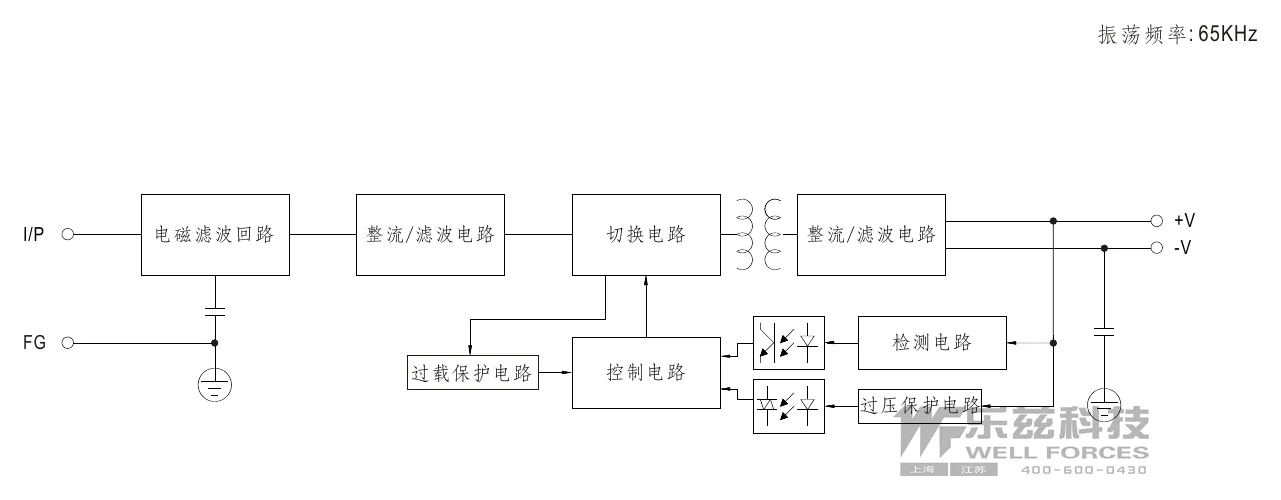

技术图纸

典型应用

工业自动化机械
工业控制系统
机械和电气设备
电子仪器，设备和装置
适用于感性和容性负载

资料下载

规格书1

LRS-100N2-24 规格书PDF下载
