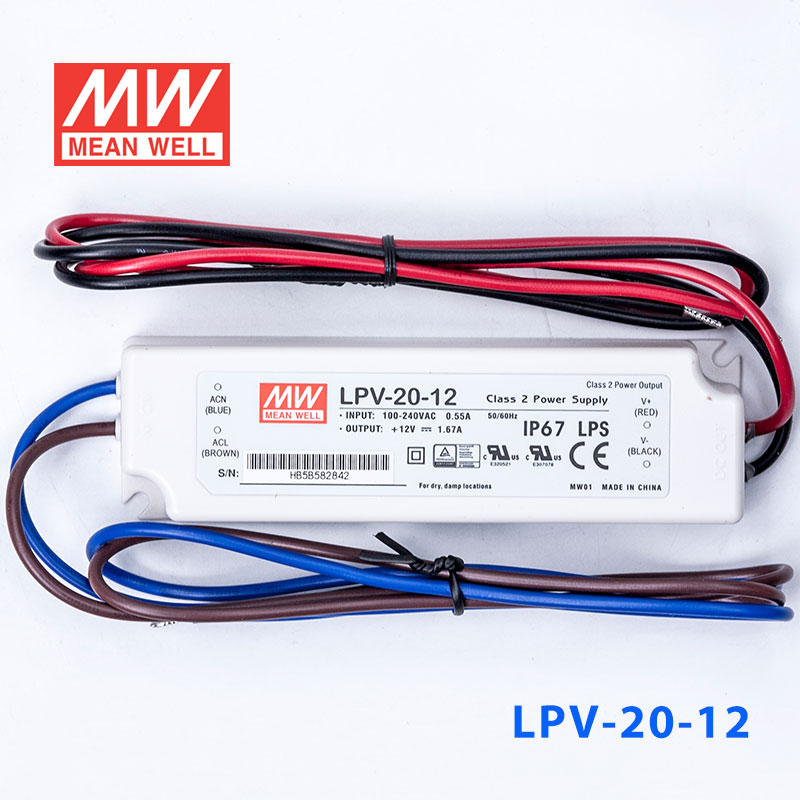

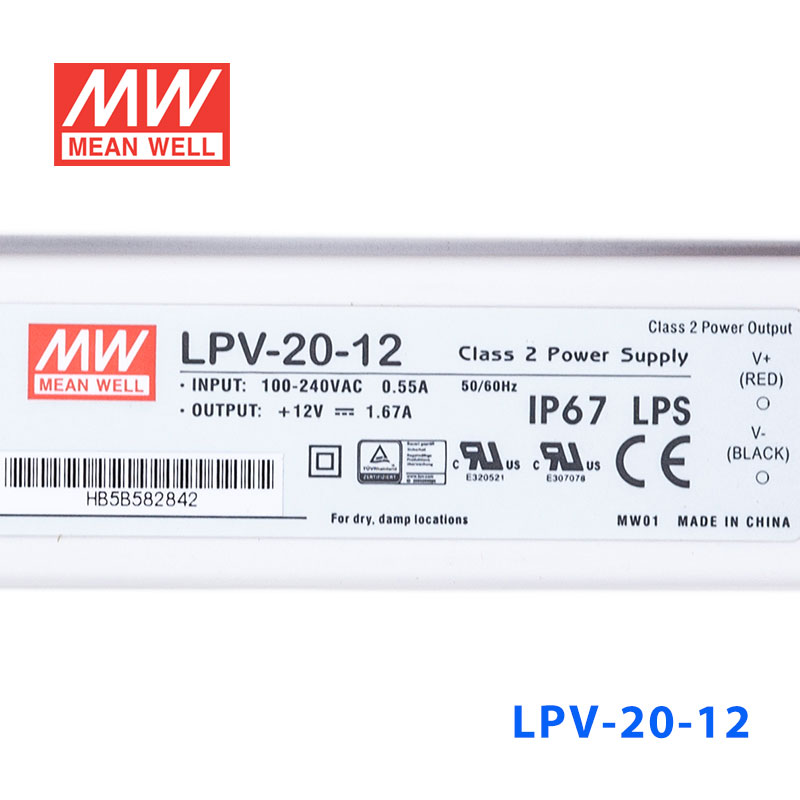

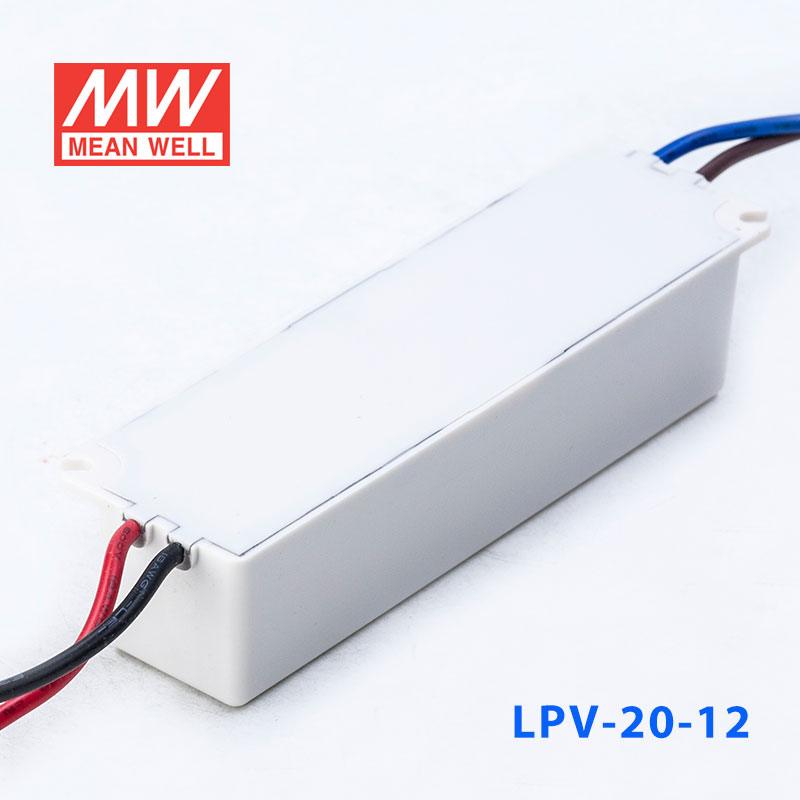

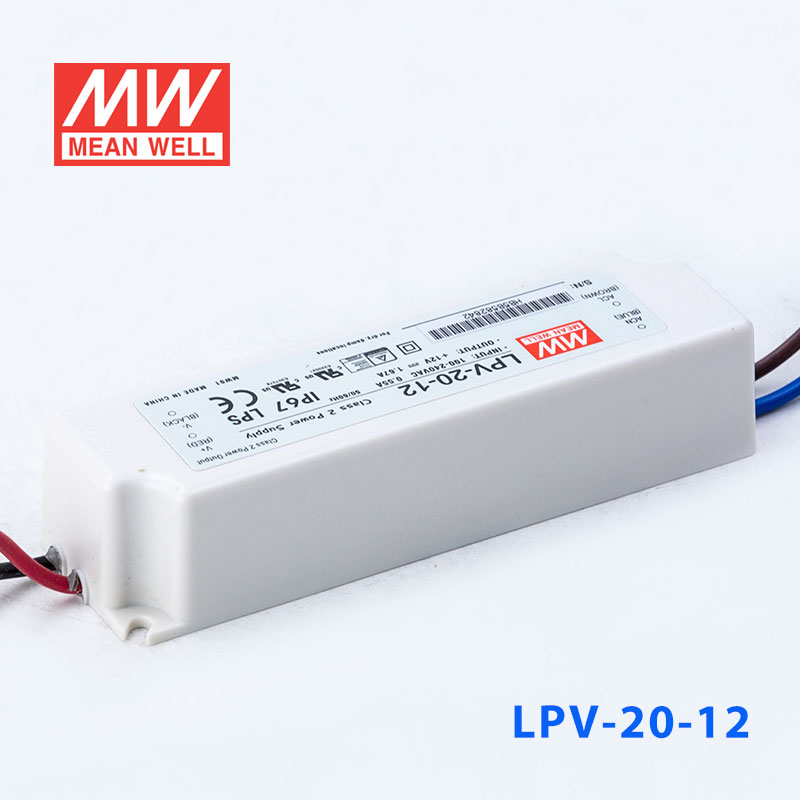

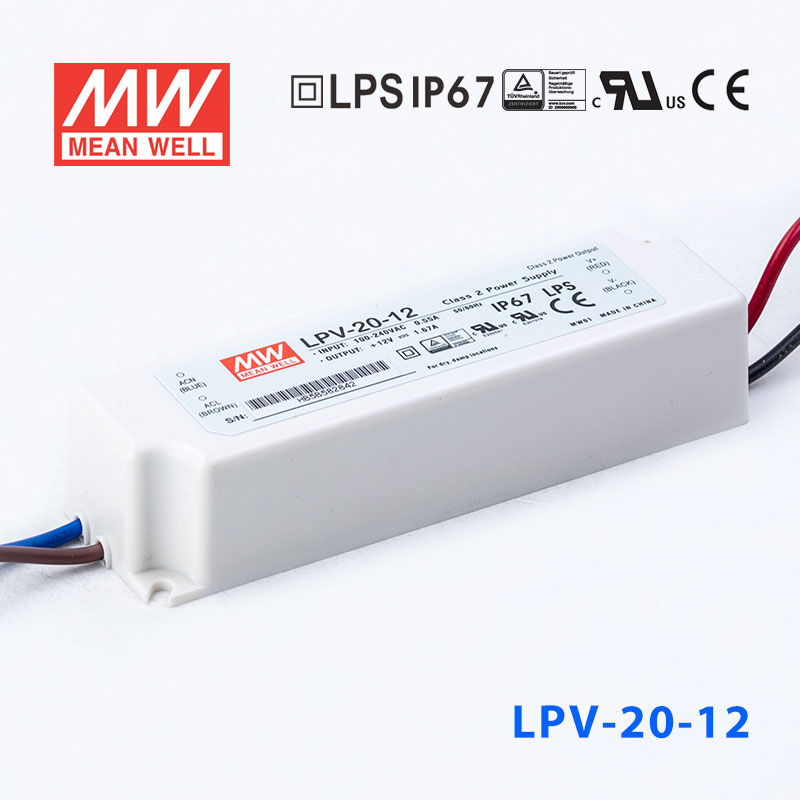

LPV-20-12 · 牌恒压输出IP67防水塑壳LED照明电源

Mean Well · Enclosed Switching Power Supply · 20W 12

输出电压: 12 V DC
额定功率: 20 W
输出电流: 1.67 A

¥44.00市场价 ¥57.20含 13% 增值税

选择型号 — LPV-20系列LPV-20-12

LPV-20-515W · 5V · 3A

LPV-20-1220W · 12V · 1.67A

LPV-20-1520W · 15V · 1.33A LPV-20-2420.2W · 24V · 0.84A

现货即将售罄

现货 · 上海仓 122 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LPV-20-12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EAC TÜV UL BIS可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LPV-20-12 为该系列 12V 输出型号：额定电流 1.67A，额定功率 20W，典型效率 81%。

产品特点

恒压设计
国际通用全范围交流输入
能承受300VAC浪涌输入5秒
保护种类：短路/过负载/过电压
自然风冷
外形小巧
IP67等级全防护型(备注7)
绝缘塑胶外壳
Class Ⅱ 电源，无FG
Class 2电源
通过LPS(限功率电源)测试
装饰或广告配套等相关显示设备(备注11)
在多尘或潮湿环境下使用的通用型电子产品
100%满载老化测试
低成本，高信赖度
2年质保

规格参数

LPV-20-12参数摘自官方规格书（2026-09-07 版）下载规格书 PDF

输出

直流电压: 12V
额定电流: 1.67A
电流范围: 0 ~ 1.67A
额定功率: 20W
纹波与噪声(最大)^注2: 120mVp-p
电压精度^注3: ±5.0%
线性调整率: ±1.0%
负载调整率: ±2.0%
启动、上升时间^注6: 500ms, 20ms / 230VAC 500ms, 20ms / 115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注4: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 81%
交流电流: 0.55A/115VAC 0.35A/230VAC
浪涌电流(Typ.): 冷启动70A(在50% Ipeak下测试twidth=215μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置8台 (B型断路器) / 14台 (C型断路器)
漏电流: 0.25mA / 240VAC

保护

过负载: 额定输出功率的110~150% 保护类型: 打嗝模式，电压异常条件清除后可自动恢复
过电压: 13.8 ~ 16V 保护类型 : 关闭输出电压,二极管钳位

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL879, UL1310, CSA C22.2 No. 207-M89,CAN/CSA C22.2 No. 223-M91,IEC/BS EN/EN 62368-1, IS 15885(Part2/Sec13)(备注 12), EAC TP TC 004, IP67认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 轻工业标准,EAC TP TC 020

其它

MTBF: 6025.8K hrs min. Telcordia SR-332 (Bellcore) ; 786.5Khrs min. MIL-HDBK-217F (25℃)
尺寸: 118*35*26mm (L*W*H)
包装: 0.20Kg; 60pcs/13.3Kg/0.74CUFT

测试条件与备注12

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
启动时间是在冷启动状态下测得，连续开关机可能使启动时间变长。
适用于室内或室外无阳光直射条件下,请避免浸泡在水中超过30分钟。
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米,有风扇机型操作环温需调降5℃/1000米。
来自美洲地区的产品可能没有TUV / BIS / CCC徽标。有关更多信息，请联系您的MEAN WELL销售人员。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
本产品不适用于EU和中国的LED照明应用。（建议在EU和中国使用LPF/NPF/XLG/XLC/XLN系列）
来自中国大陆的产品可能没有BIS徽标。详情请联系MEAN WELL业务员。

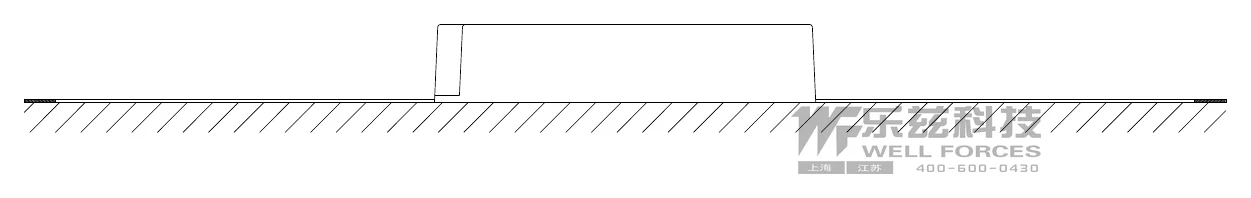

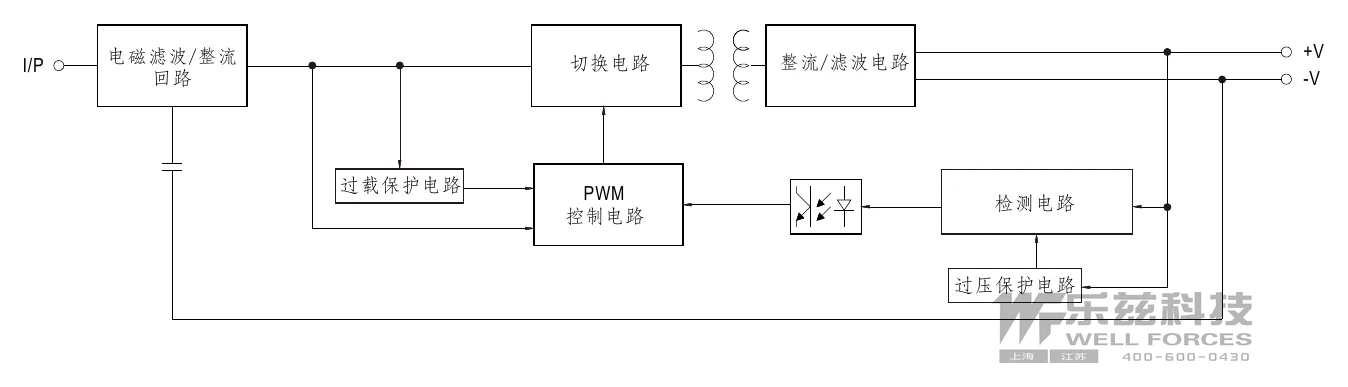

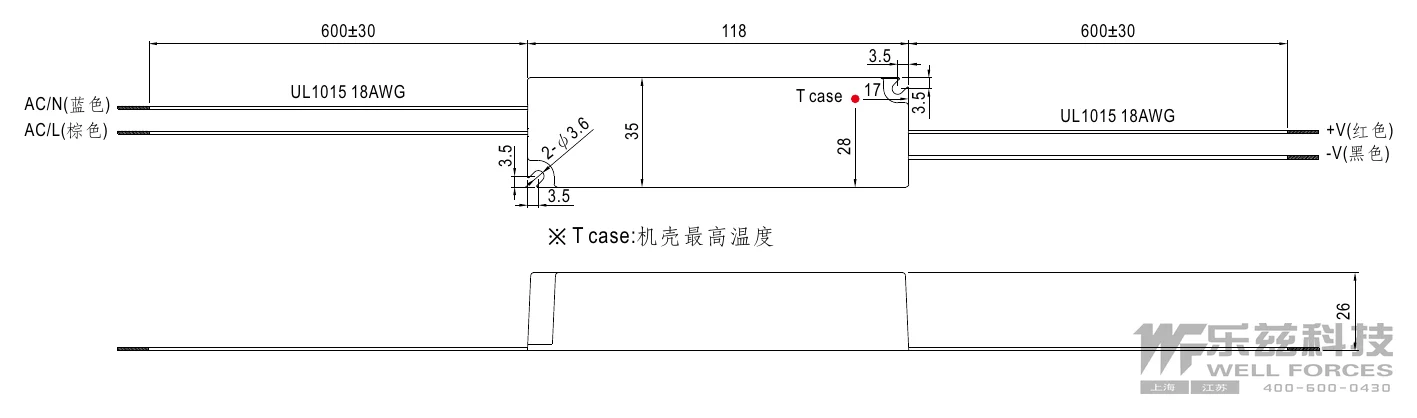

技术图纸

典型应用

■ 典型应用

LED照明 — 室内外LED灯带、LED模组、LED射灯、景观照明。
LED电子广告牌 — 小型LED显示屏、广告灯箱、标识牌照明。
安防监控 — 监控摄像头、门禁系统、报警设备供电。
工业控制 — 小型自动化设备、仪器仪表、传感器供电。
商业照明 — 橱窗照明、货架照明、装饰照明。
