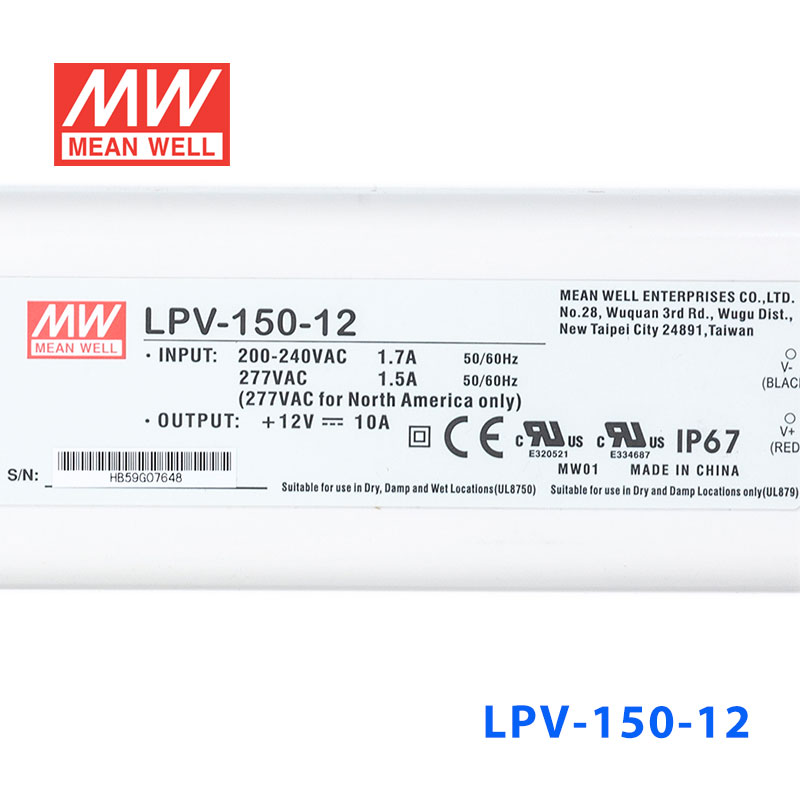

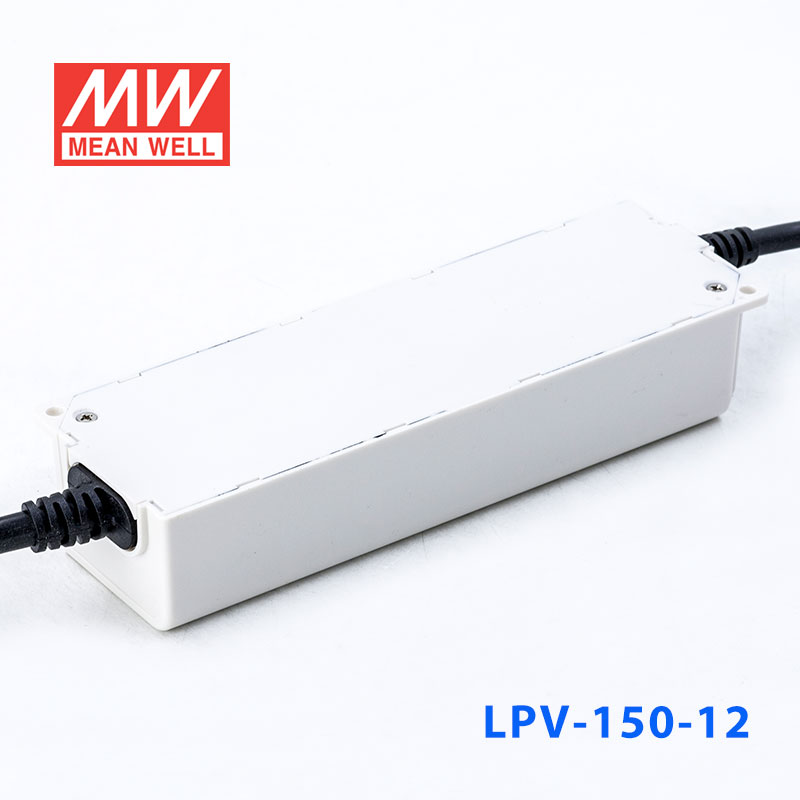

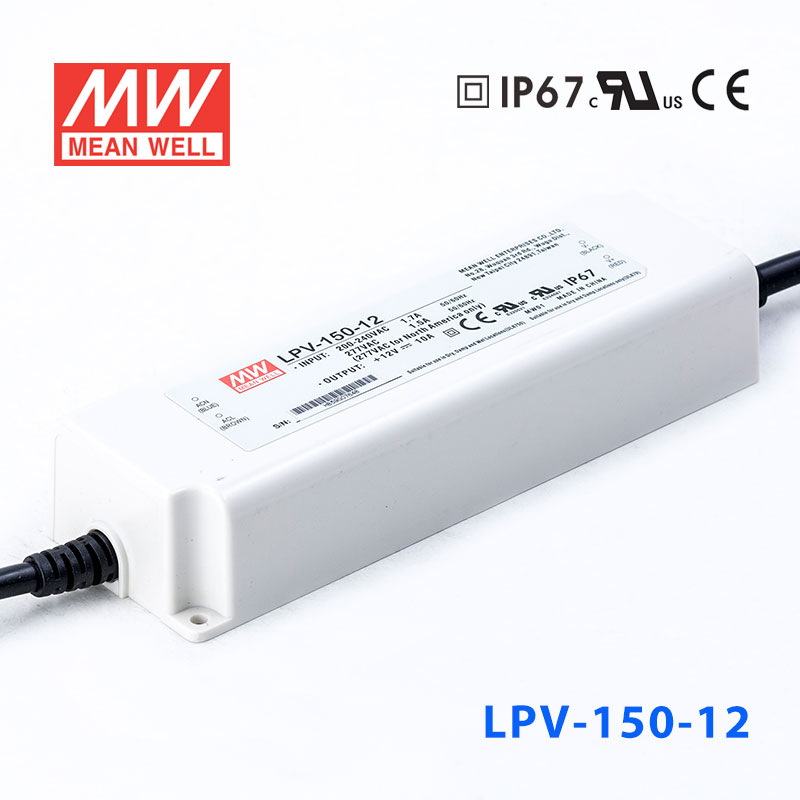

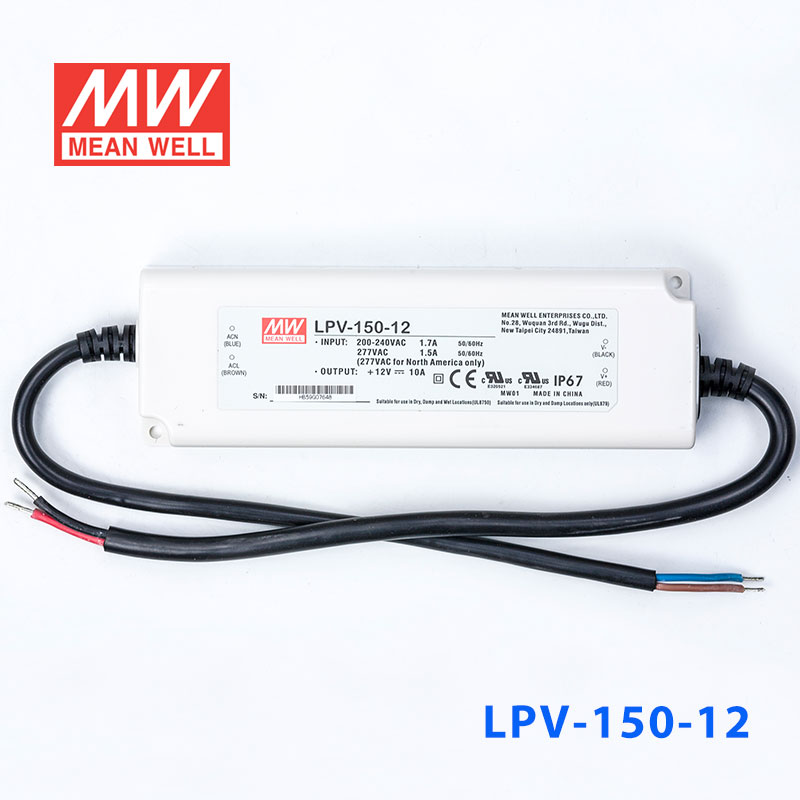

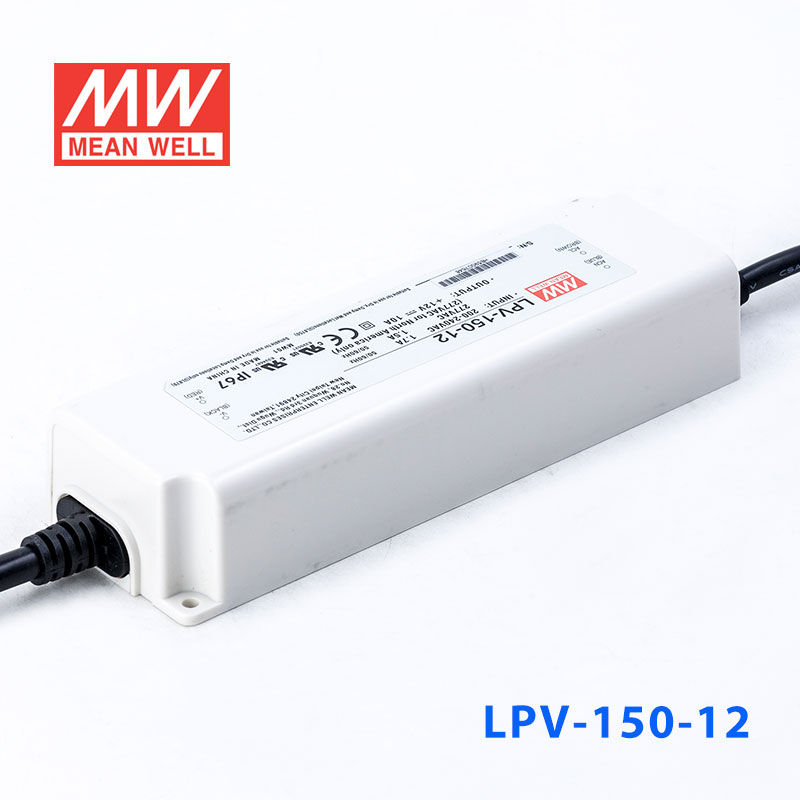

LPV-150-12 · 牌恒压输出IP67防水塑壳LED照明电源

Mean Well · Enclosed Switching Power Supply · 120W 12

输出电压: 12 V DC
额定功率: 120 W
输出电流: 10 A

¥152.00市场价 ¥197.60含 13% 增值税

选择型号 — LPV-150系列LPV-150-12

LPV-150-12120W · 12V · 10A

LPV-150-15120W · 15V · 8A LPV-150-24151.2W · 24V · 6.3A LPV-150-36151.2W · 36V · 4.2A LPV-150-48153.6W · 48V · 3.2A

现货即将售罄无货

现货 · 上海仓 645 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LPV-150-12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EACFCCUL CB可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LPV-150-12 为该系列 12V 输出型号：额定电流 10A，额定功率 120W，典型效率 87%。

LPV-150和LPVL-150都是单组输出功率为150W的电源，应用于LED灯和LED移动显示，具有很好的特性，作为一个class II 电源，这两个系列都采用符合UL94V-0的塑胶外壳，IP67的设计可使产品应用于干燥、潮湿、淋雨的环境，这两个系列都是恒压设计，其中LPV-150分别提供12V, 15V, 24V, 36V和48V五种型号而LPVL-150则提供12V和24V两种型号。

产品特点

恒电压模式设计
LPVL-150:90~132VAC输入范围 LPV-150:180~305VAC输入范围
IP67等级全防护型(备注8)
Class II 电源，无FG
保护种类：短路/过负载/过电压/过温度
绝缘塑胶外壳
无风扇设计，自然风冷
100%满载老化测试
低成本，高信赖度
登录UL Sign Component Manual (SAM)
LPVL-150:HL型LED驱动电源适用于I级2区危险场所照明设备
2年质保

规格参数

LPV-150-12参数摘自官方规格书（2015-09-01 版）下载规格书 PDF

输出

直流电压: 12V
额定电流: 10A
电流范围: 0 ~ 10A
额定功率: 120W
纹波与噪声(最大)^注2: 200mVp-p
电压精度^注3: ±5.0%
线性调整率: ±1.0%
负载调整率: ±2.0%
启动、上升时间^注6: LPV-150: 500ms, 50ms / 230VAC 500ms, 50ms / 277VAC; LPVL-150: 1500ms, 50ms / 115VAC
保持时间(Typ.): LPV-150: 18ms/230VAC 20ms/277VAC(满载时); LPVL-150: 10ms/115VAC(满载时)

输入

电压范围^注4: LPV-150: 180 ~ 305VAC 254 ~ 431VDC; LPVL-150: 90~132VAC 254 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 87%
交流电流: LPV-150: 1.7A/230VAC 1.5A/277VAC; LPVL-150: 3.0A/115VAC
浪涌电流(Typ.) Blank型: 冷启动60A(在50% Ipeak下测试twidth=900μs)/230VAC
浪涌电流(Typ.) L型: 冷启动70A(在50% Ipeak下测试twidth=900μs)/115VAC
16A断路器可配置同型号电源供应器之数量 Blank型: 于230VAC时, 可配置2台 (B型断路器) / 3台 (C型断路器)
16A断路器可配置同型号电源供应器之数量 L型: 于115VAC时, 可配置1台 (B型断路器) / 2台 (C型断路器)
漏电流: LPV-150: 0.25mA / 240VAC LPVL-150:0.25mA / 120VAC

保护

过负载: 额定输出功率的110 ~ 150% 保护类型:打嗝模式，异常条件移除后可自动恢复
过电压: 13.5 ~ 18V 保护类型 : 关断输出电压,重启后恢复
过温度: 关断输出电压,温度下降后自动恢复

环境

工作温度: -25~+65°C (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/°C (0～50°C)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范 Blank型: UL8750,CSA C22.2 No 250.13-12,UL879,CSA C22.2 No.207-M89,IP67认证通过. 设计参照EN60950-1
安全规范 L型: UL8750(type"HL"),CSA C22.2 No 250.13-12,UL879,CSA C22.2 No.207-M89,IP67认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射 Blank型: 符合EN55022 (CISPR22) Class B, EN61000-3-2 Class A(≤80%负载), EN61000-3-3
电磁兼容发射 L型: 符合FCC part 15
电磁兼容抗扰度 Blank型: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, A级轻工业标准
电磁兼容抗扰度 L型: 设计参照IEC61000-4-2,3,4,5,6,8,11; A级轻工业标准

其它

MTBF: ≥703Khrs. MIL-HDBK-217F (25℃)

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC (LPLV输入为115VAC)、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。
启动时间是在冷启动状态下测得，频繁的快速开关机可能使启动时间变长。
此电源可能不适合在欧洲各国的照明应用，具体请与当地官方部门确认。
适用于室内或室外无阳光直射条件下。

典型应用

LED发光字
LED室内照明
LED装饰照明
