首页产品中心LPHC系列系列LPHC-18-700

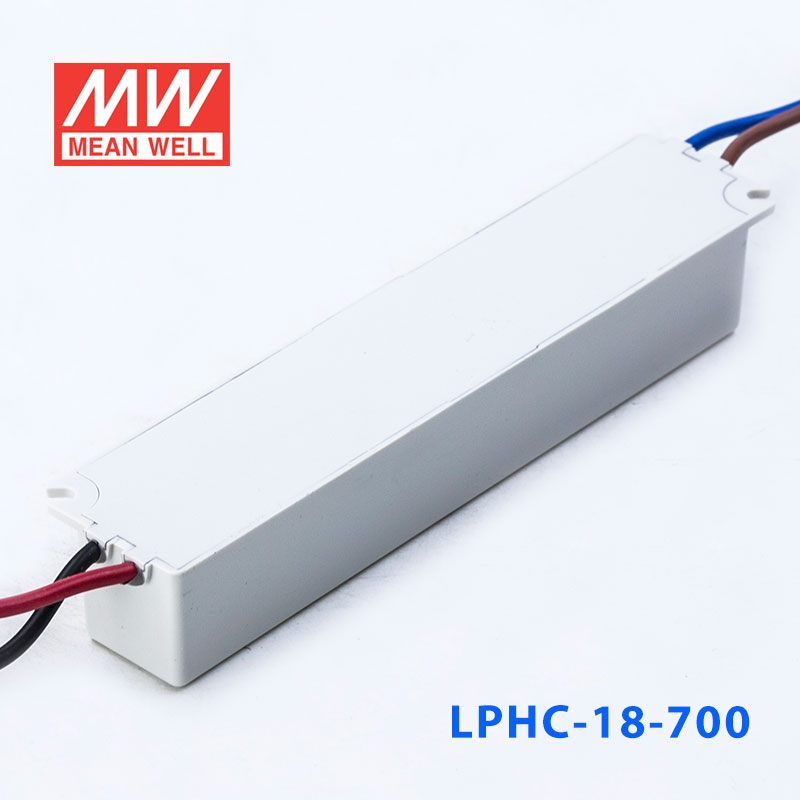

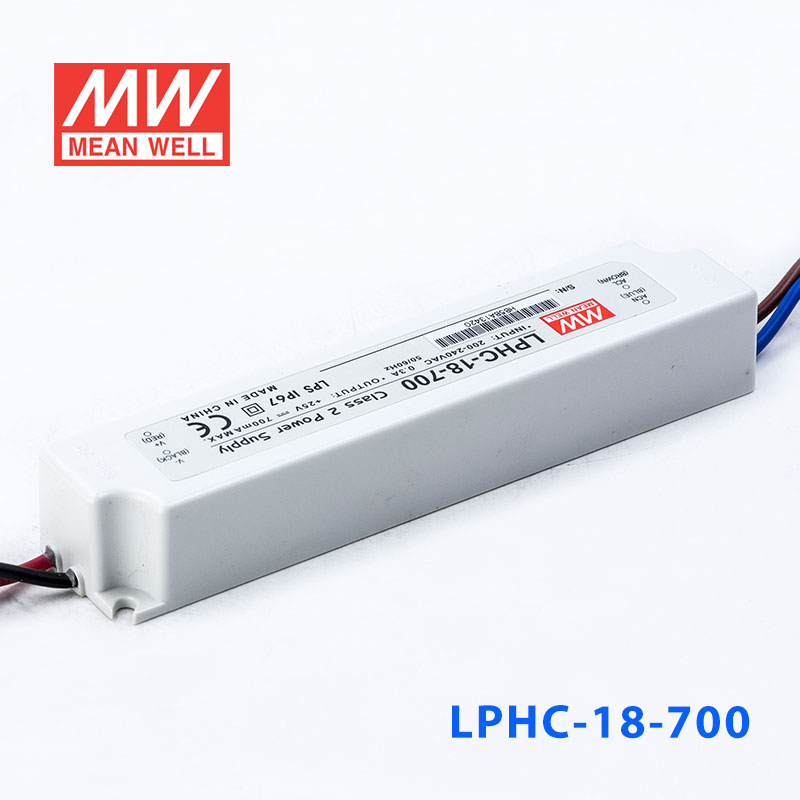

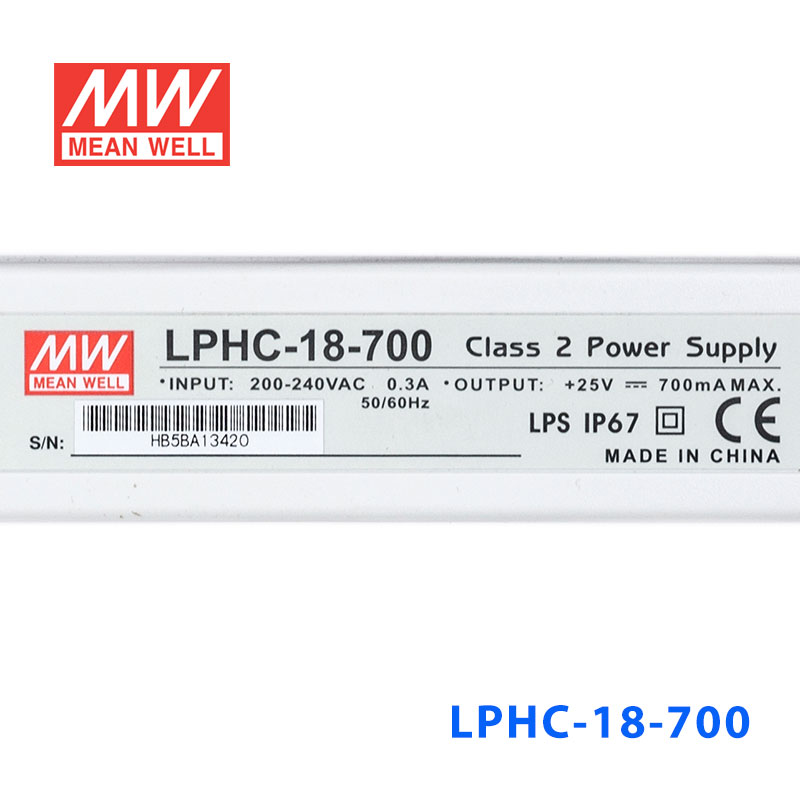

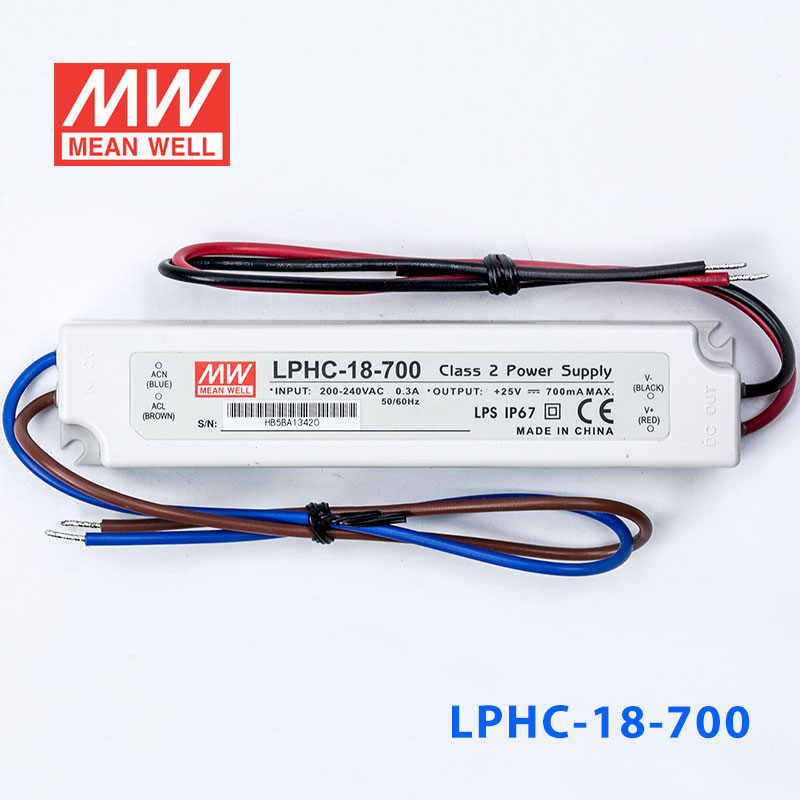

LPHC-18-700 产品图 1
明纬 MEAN WELL · LPHC系列 系列
明纬官方正品LPHC系列 系列3 年保修

LPHC-18-700 · 入 700mA恒流输出 牌IP67防水塑壳LED照明电源

Mean Well · Enclosed Switching Power Supply · 17.5W 25

输出电压
25 V DC
额定功率
17.5 W
输出电流
700m A
¥42.00含 13% 增值税
选择型号 — LPHC-18系列LPHC-18-700
LPHC-18-35016.8W · 48V · 350MA库存:大量库存
LPHC-18-70017.5W · 25V · 700MA库存:即将售罄

现货即将售罄

现货 · 上海仓 2 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 LPHC-18-700,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CEEACBISEMCUKCA可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

LPHC-18-700 为该系列型号:额定电流 700mA,额定功率 17.5W,典型效率 80%。

产品特点

  • 恒流模式开关电源
  • 180~264VAC输入范围
  • 绝缘塑胶外壳,满足IP67等级(备注5)
  • 保护种类:短路/过电压/过温度
  • 自然风冷
  • Class Ⅱ 电源,无FG
  • 通过LPS(限功率电源)测试
  • 100%满载老化测试
  • 装饰或广告配套等相关显示设备(备注6)
  • 高可靠性/低成本
  • 2年质保

规格参数

LPHC-18-700·参数摘自官方规格书(2026-09-07 版)下载规格书 PDF

输出

额定电流
700mA
恒流范围
6~25V
额定功率
17.5W
纹波电流注2
±5%
电压精度
±5.0%
电流精度
±8.0%
启动、上升时间
3600ms, 100ms/230VAC
保持时间(Typ.)
20ms/230VAC(满载时)

输入

电压范围
180~264VAC或254 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
80%
交流电流
0.3A/230VAC
浪涌电流(Typ.)
冷启动50A(在50% Ipeak下测试twidth=190μs)/230VAC
16A断路器可配置同型号电源供应器之数量
于230VAC时, 可配置13台 (B型断路器) / 22台 (C型断路器)
漏电流
0.25mA / 240VAC

保护

过电压
28.75~ 33.75V 保护模式:关闭输出,二极管钳位
过温度
晶体内部接点温度超过170℃,启动过温度保护 保护模式:打嗝模式,当温度恢复正常后可自动恢复

环境

工作温度
-30 ~ +70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +80℃, 10 ~ 95% RH
温度系数
±0.2%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
BIS IS15885, EAC TP TC 004,IP67,LVD BS EN/EN62368-1认证通过;设计参照UL1310 Class 2, CAN/CSA C22.2 No. 223-M91
耐压
I/P-O/P:3KVAC
绝缘阻抗
I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射注5
符合BS EN/EN55032 (CISPR32) Class A, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度注5
符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035,轻工业标准, EAC TP TC 020

其它

MTBF
7399.9K hrs min. Telcordia SR-332 (Bellcore) ; 1086.9Khrs min. MIL-HDBK-217F (25℃)
尺寸
140*30*22mm (L*W*H)
包装
0.175Kg; 70pcs/13.3Kg/0.71CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 在额定功率下输出最大电压的60%~100%测得。
  3. 低输入电压情况下需减额输出,具体请参照静态特性曲线图。
  4. 电源被视为一个元件与终端设备结合使用,因为EMC受整套装置的影响,终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
  5. 适用于室内或室外无阳光直射条件下。
  6. 本产品不适用于EU和中国的LED照明应用。(建议在EU和中国使用NPF/LPF/XLG系列)

技术图纸

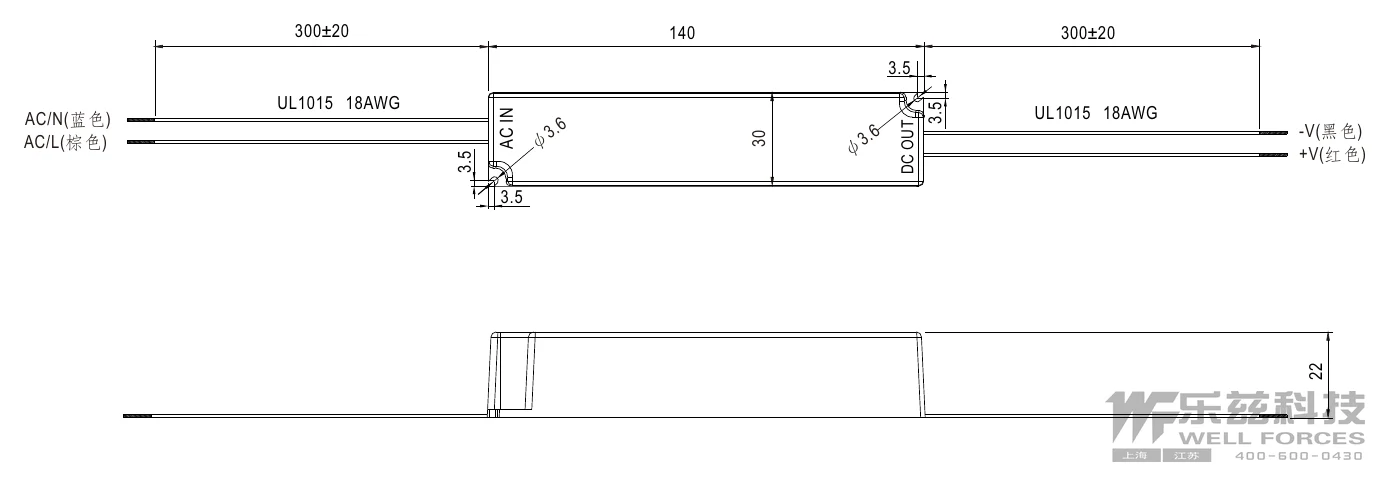

LPHC-18-700 机构尺寸
机构尺寸左右滑动 · 点击查看大图
LPHC-18-700 推荐安装方式
推荐安装方式左右滑动 · 点击查看大图
LPHC-18-700 方框图
方框图左右滑动 · 点击查看大图

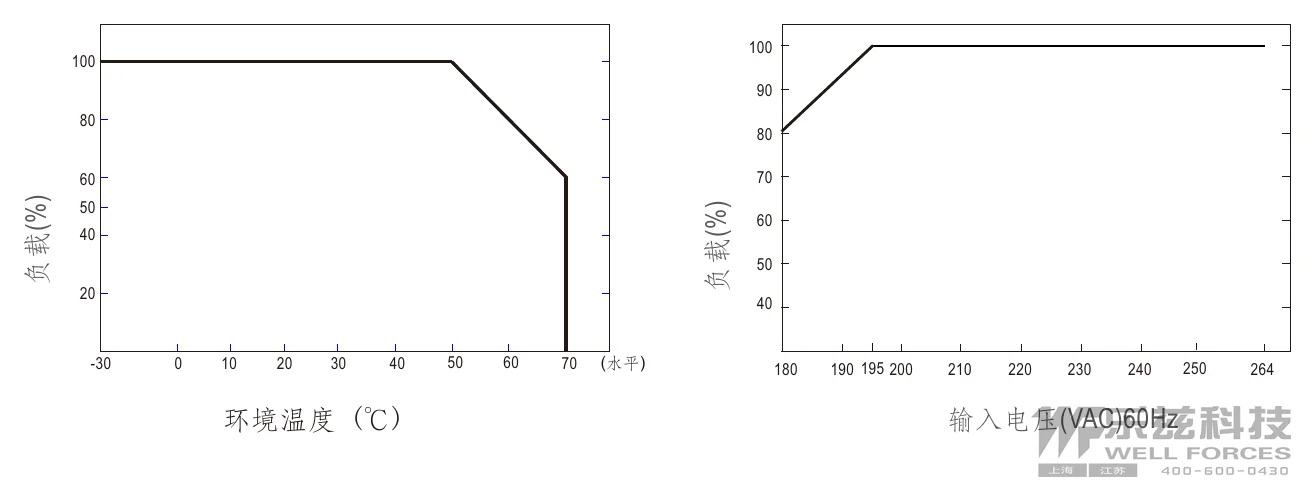

LPHC-18-700 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • LED照明 — 适用于室内外LED灯具、射灯、筒灯、面板灯等。
  • LED显示屏/广告牌 — 为小型LED电子广告牌、指示牌提供稳定电源。
  • 景观照明 — 户外园林、建筑立面、水景等LED景观灯具供电。
  • 商业照明 — 商店橱窗、展柜、超市货架等商业场所的LED照明。
  • 工业照明 — 厂房、仓库等工业环境中的LED照明设备。

资料下载

规格书1

LPHC-18-700 规格书PDF下载

3D 图档1

LPHC-18-700 3D 图档ZIP下载

认证证书7

SORRY.HTM认证证书SORRY.HTMHTM下载
LVD认证证书LPLC,LPHC-18-LVD-cer.pdfPDF下载
BIS认证证书LPC-150,LPHC-18,LPV-150-BIS-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
EMC认证证书LPHC-18-EMC-CER.PDFPDF下载
CE认证证书LPHC-18-CE-DEC.PDFPDF下载
UK认证证书LPHC-18-UK-dec.pdfPDF下载

您可能感兴趣

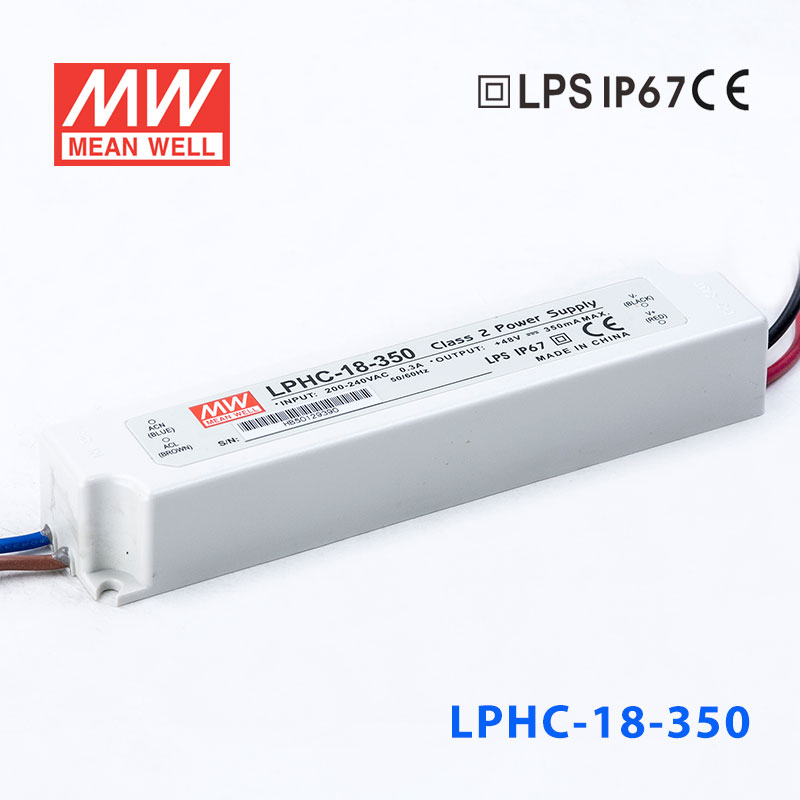

LPHC-18-350 LPHC-18-350 18W 220V输入350mA恒流输出明纬牌IP67防水塑壳LED照明电源
