明纬 MEAN WELL · APC系列系列

明纬官方正品APC系列系列3 年保修

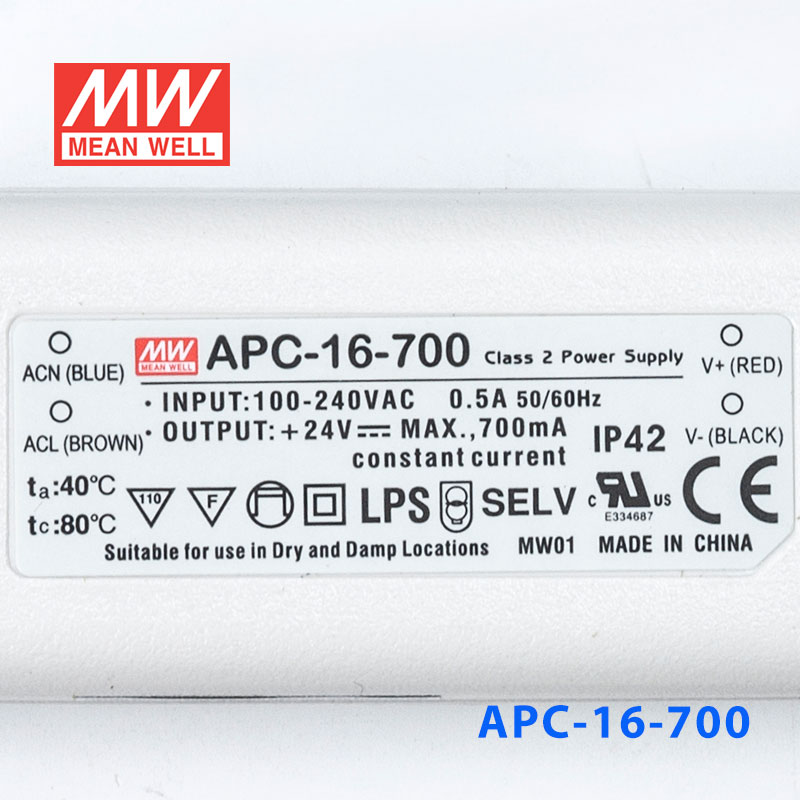

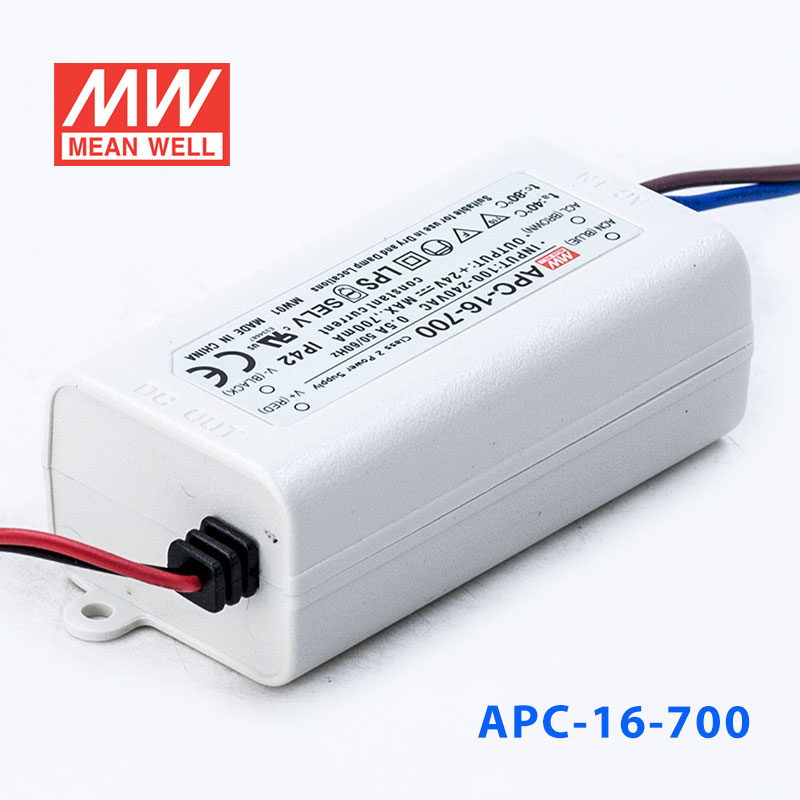

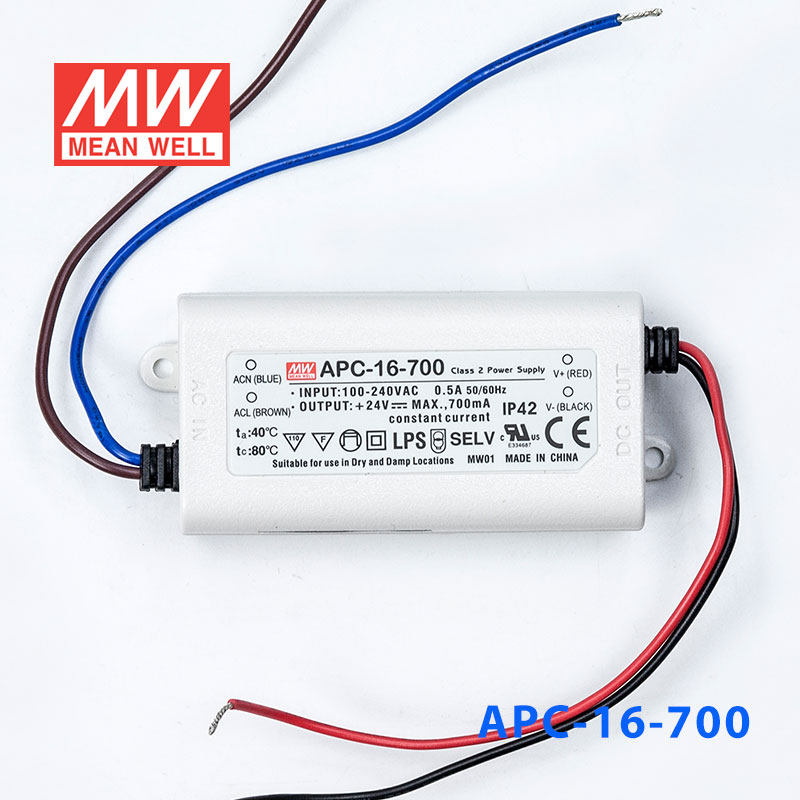

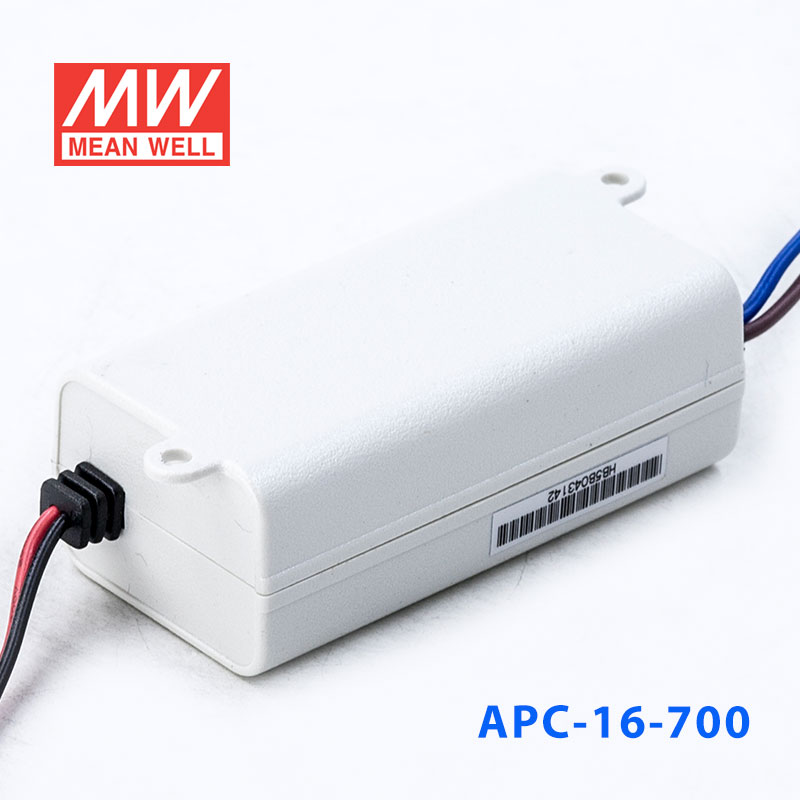

APC-16-700 · 9 700mA 牌恒流输出防水塑壳LED照明电源

Mean Well · Enclosed Switching Power Supply · 16.8W 24

输出电压: 24 V DC
额定功率: 16.8 W
输出电流: 700m A

¥35.00含 13% 增值税

选择型号 — APC-16系列APC-16-700

APC-16-35016.8W · 48V · 350MA

APC-16-70016.8W · 24V · 700MA

APC-16E-35016.8W · 48V · 350MA APC-16E-70016.8W · 24V · 700MA

现货无货

现货 · 上海仓 68 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 APC-16-700，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMICE EAC CB ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

APC-16-700 为该系列型号：额定电流 700mA，额定功率 16.8W，典型效率 83%。

产品特点

恒流模式设计
国际通用全范围交流输入
保护种类：短路/过电压
全防护型塑胶外壳
外形小巧
自然风冷
Class Ⅱ 电源，无FG
Class 2电源
通过LPS(限功率电源)测试
IP42设计
装饰或广告配套等相关显示设备(备注5)
100%满载老化测试
低成本，高信赖度
2年质保

规格参数

APC-16-700参数摘自官方规格书（2026-09-04 版）下载规格书 PDF

输出

额定电流: 700mA
直流电压范围: 9~24V
额定功率: 16.8W
电压精度^注2: ±5.0%
电流精度: ±8.0%
启动、上升时间: 3000ms, 200ms / 230VAC 3000ms, 200ms / 115VAC(满载时)
保持时间(Typ.): 20ms/230VAC 12ms/115VAC(满载时)

输入

电压范围^注3: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 83%
交流电流: 0.3A/230VAC;0.5A/115VAC
浪涌电流(Typ.): 冷启动45A(在50% Ipeak下测试twidth=210μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置13台 (B型断路器) / 23台 (C型断路器)
漏电流: 0.25mA / 240VAC

保护

过电压: 27.6~ 33.5V 保护类型 : 关闭输出电压,二极管钳位

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.2%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范^注6: 符合UL8750,CSA C22.2 No.250.0-08, BIS IS15885, EAC TP TC 004,BS EN/EN 62368-1
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射: 符合BS EN/EN55032,BS EN/EN61000-3-2,BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN55035,BS EN/EN61000-4-2,3,4,5,6,8,11;轻工业标准(浪涌2KV),EAC TP TC 020

其它

MTBF: 6411.4K hrs min. Telcordia SR-332 (Bellcore) ; 1092.9K hrs min. MIL-HDBK-217F (25℃)
尺寸: 77*40*29(L*W*H)
包装: 0.1Kg; 120pcs/14Kg/1.06CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
精度：包含设定误差。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。输入为直流时，+极接L线，-极接N线。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
本产品不适用于EU和中国的LED照明应用。（建议在EU和中国使用LPF/NPF/XLG/XLC/XLN系列）
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

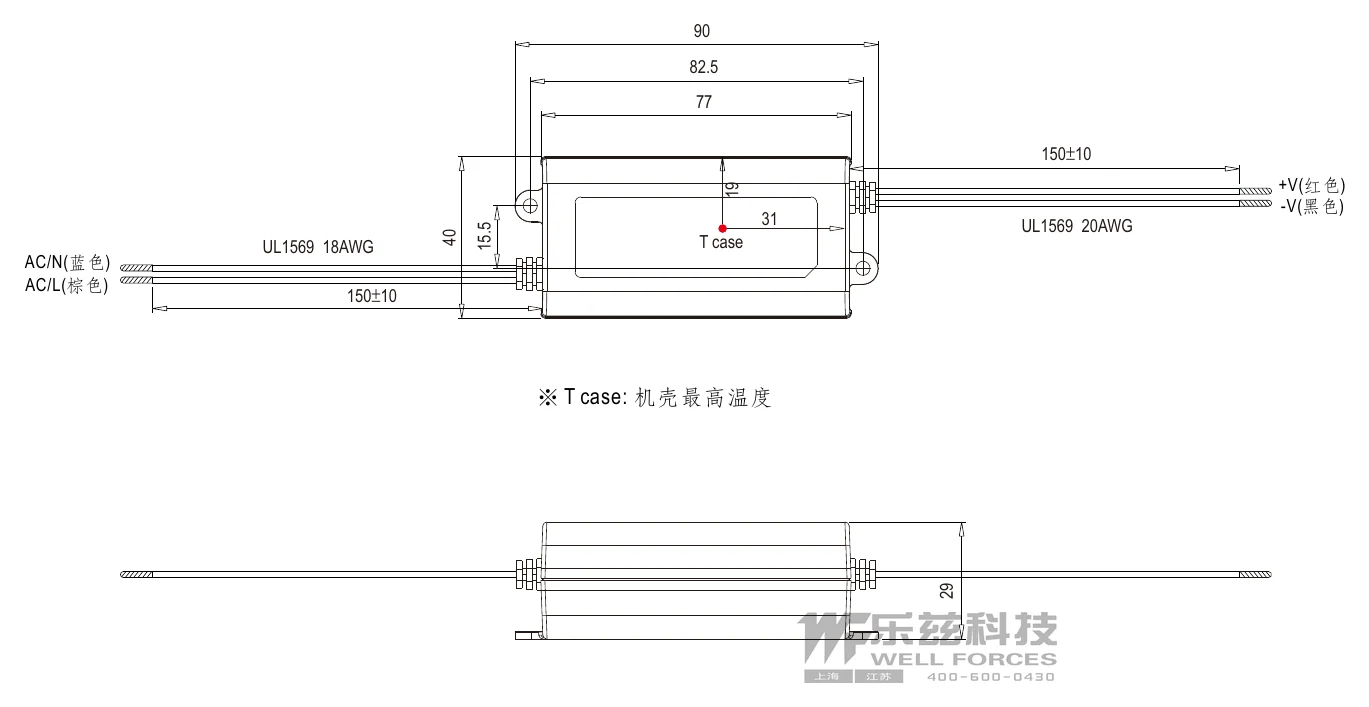

技术图纸

典型应用

■ 典型应用

室内LED照明 — 筒灯、射灯、灯带、面板灯等小功率LED灯具驱动。
商业展示照明 — 橱窗照明、展柜灯光、装饰照明系统。
LED广告标识 — 室内LED广告牌、发光字、指示标牌。
建筑照明装饰 — 室内轮廓照明、景观装饰灯、氛围灯光应用。
