LCM-60KN · 台湾开路电压左右多级输出恒流型LED驱动器

Mean Well · Enclosed Switching Power Supply · 60.3W 95

输出电压: 95 V DC
额定功率: 60.3 W
输出电流: 700m A

¥304.00含 13% 增值税

选择型号 — LCM-60系列LCM-60KN

LCM-6060.3W · 102V · 700MA LCM-60DA60.3W · 95V · 700MA

LCM-60KN60.3W · 95V · 700MA

LCM-60U50.4W · 76V · 700MA LCM-60UDA50.4W

现货即将售罄无货

现货 · 上海仓 1 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LCM-60KN，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCEEACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LCM-60KN 为该系列型号：额定功率 60.3W，典型效率 91%。

LCM-60KN系列为60W AC/DC恒流型LED驱动器，输出电流档位可通过DIP开关设定，且内置KNX接口直接对接KNX系统，无需使用昂贵的KNX-DALI网关。此系列机型可工作在180~295VAC的电压范围，电流档位可设定为500mA~1400mA的范围。得益于高达91%的转换效率，实现无风扇设计。在自然风冷的条件下，全系列机型在机壳温度-30℃~+90℃范围内可靠运行。此外，LCM-60KN还搭配了按压调光和同步调光控制功能，从而为LED照明系统提供了最佳的设计自由度。

产品特点

恒流型输出电流值可通过DIP开关选择
KNX/EIB协议
无频闪设计
支持应急照明(EL)
具备恒照度输出功能
带KNX编程按钮及指示
可联动10台普通型LED电源同步调光控制
功能：手动调光，运行时间统计，功耗反馈，对数/线性曲线选择等
3年质保

规格参数

LCM-60KN参数摘自官方规格书（2026-02-09 版）下载规格书 PDF

输出

电流值: 电流值通过DIP开关选择, 请参考 "DIP开关表" 部分 500mA 600mA 700mA(default) 900mA 1050mA 1400mA
额定功率: 60.3W
直流电压范围: 500mA: 2 ~ 90V; 600mA: 2 ~ 90V; 700mA(default): 2 ~ 86V; 900mA: 2 ~ 67V; 1050mA: 2 ~ 57V; 1400mA: 2 ~ 42V
开路电压(最大): 500mA/600mA/700mA: 95V; 900mA/1050mA/1400mA: 73V
纹波电流^注5: 最大5.0%@额定电流
电流精度: ±5%
辅助直流输出: 额定值12V(范围11.4~12.6V)@50mA(仅AUX型)
启动时间^注3: 500ms / 230VAC

输入

电压范围^注2: 180 ~ 295VAC 220 ~ 392VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.975/230VAC, PF≧0.93/277VAC @满载时 (请参考 "功率因素特性曲线")
总谐波失真: THD< 20% (@负载≧75%) (请参考 "总谐波失真特性曲线")
效率(Typ.)^注4: 91%
交流电流(Typ.): 0.32A/230VAC
浪涌电流(Typ.): 冷启动20A(在50% Ipeak下测试twidth=320μs) @ 230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置20台 (B型断路器) / 34台 (C型断路器)
漏电流: <0.5mA / 240VAC
待机功耗^注6: <0.5W(空白型), <1.2W(AUX型)

保护

短路: 恒流限制，负载异常条件移除后可自动恢复
过电压: 105 ~ 125V 关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

功能

调光: 请参考 "调光操作" 部分
同步: 请参考 "同步操作" 部分

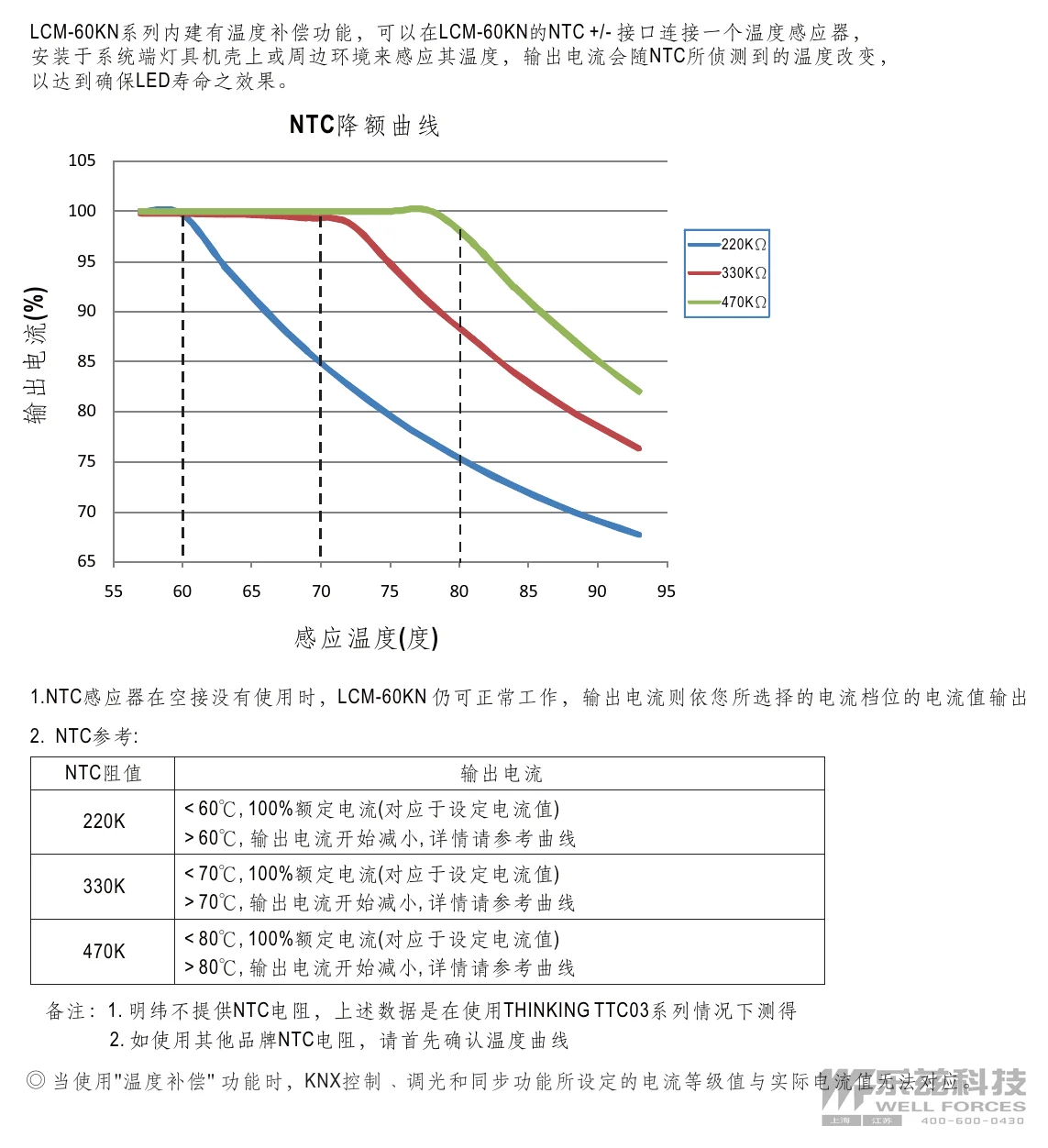

温度补偿: 通过外部NTC, 请参考"温度补偿操作"部分

环境

工作温度: Tcase=-30 ~ +90℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 independent, BIS IS15885 (Part2/Sec13), EAC TP TC 004, GB/T19510.1和GB/T19510.213(定制品)认证通过,根据 BS EN/EN50172,BS EN/EN60598-2-22,BS EN/EN61347-2-13附录J,适用于紧急装置 (EL)(AC Input: 200-240Vac)
KNX标准: 认证协议
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注7: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C(@负载≧40%) ; BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, 轻工业等级(浪涌抗扰度:线对线2KV), EAC TP TC 020

其它

MTBF: 1764.2K hrs min. Telcordia SR-332 (Bellcore) ; 190.0K hrs min. MIL-HDBK-217F (25℃)

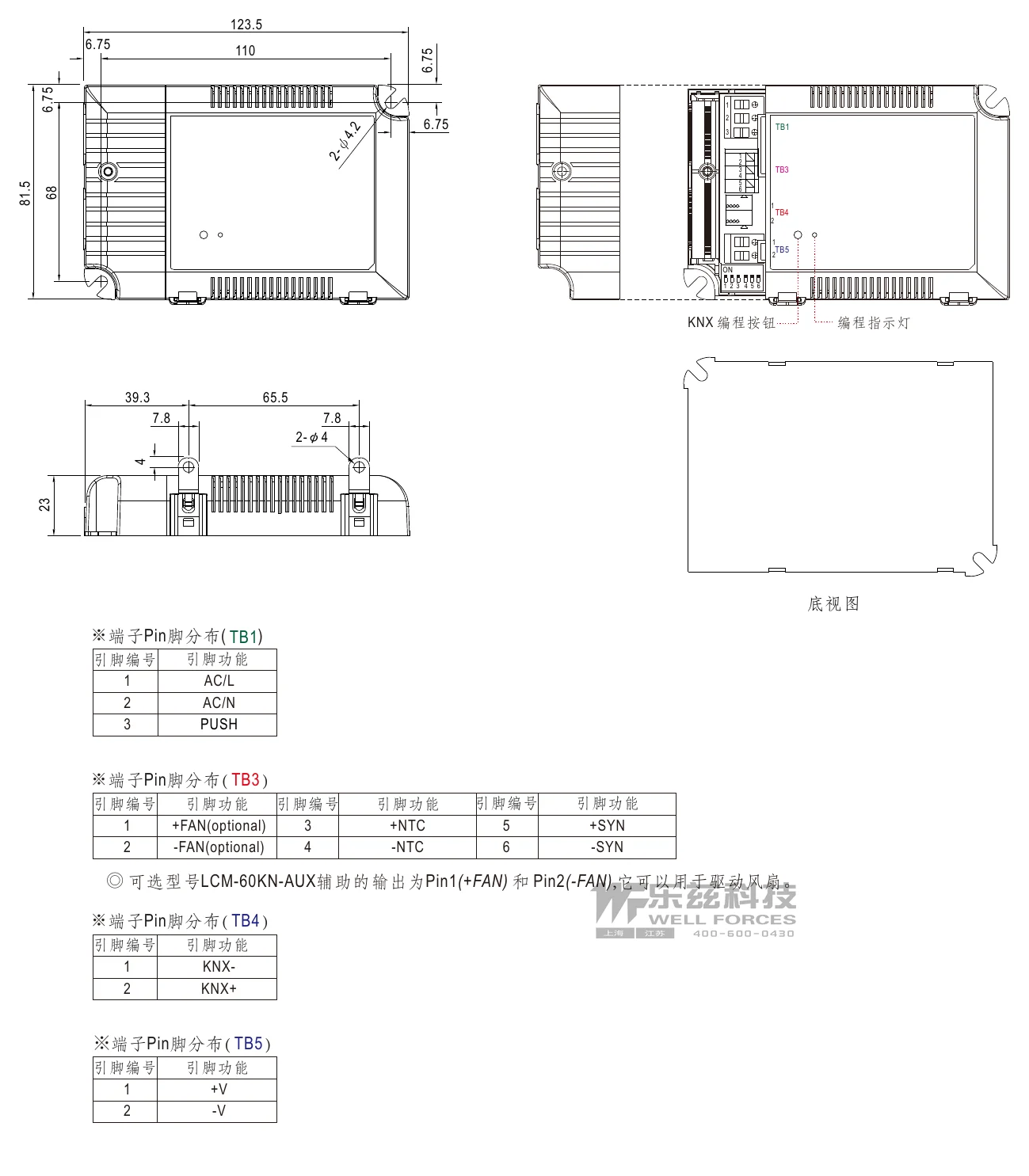

尺寸: 123.5*81.5*23mm (L*W*H)

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
效率是在通过DIP开关设定在900mA/67V输出时测得。
在额定功率下输出最大电压的60%~100%测得。
待机功耗在180~230VAC下测得。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。

技术图纸

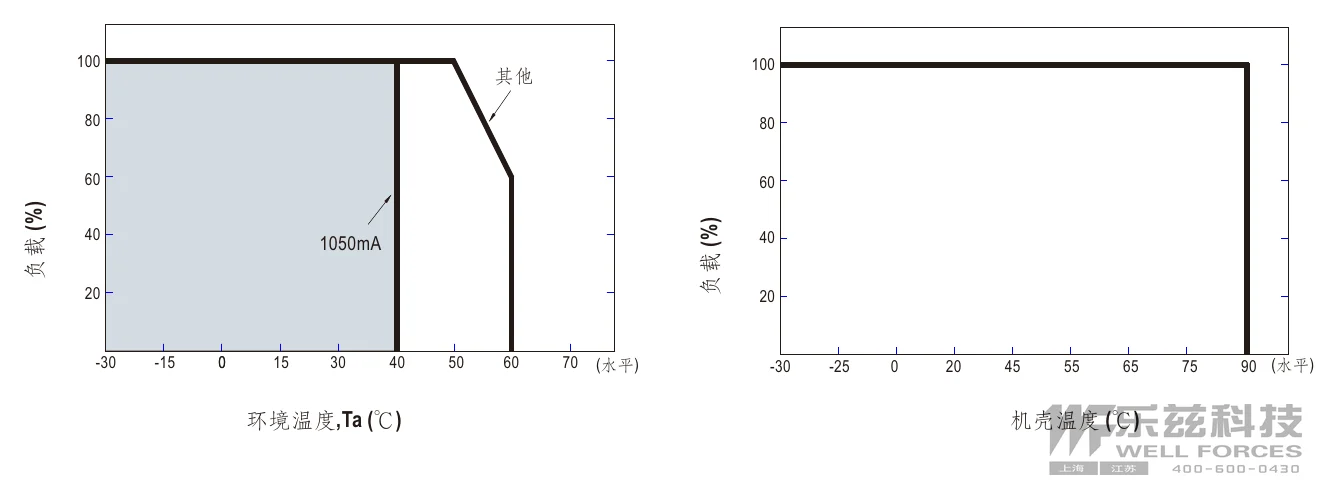

LCM-60KN 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

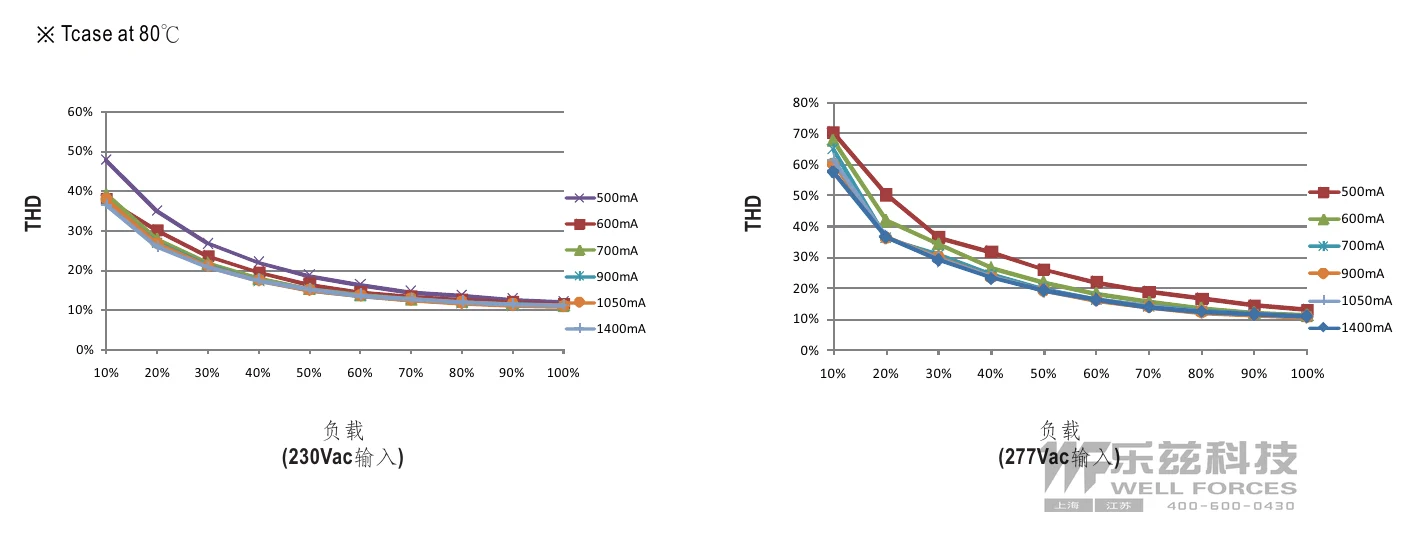

LCM-60KN 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

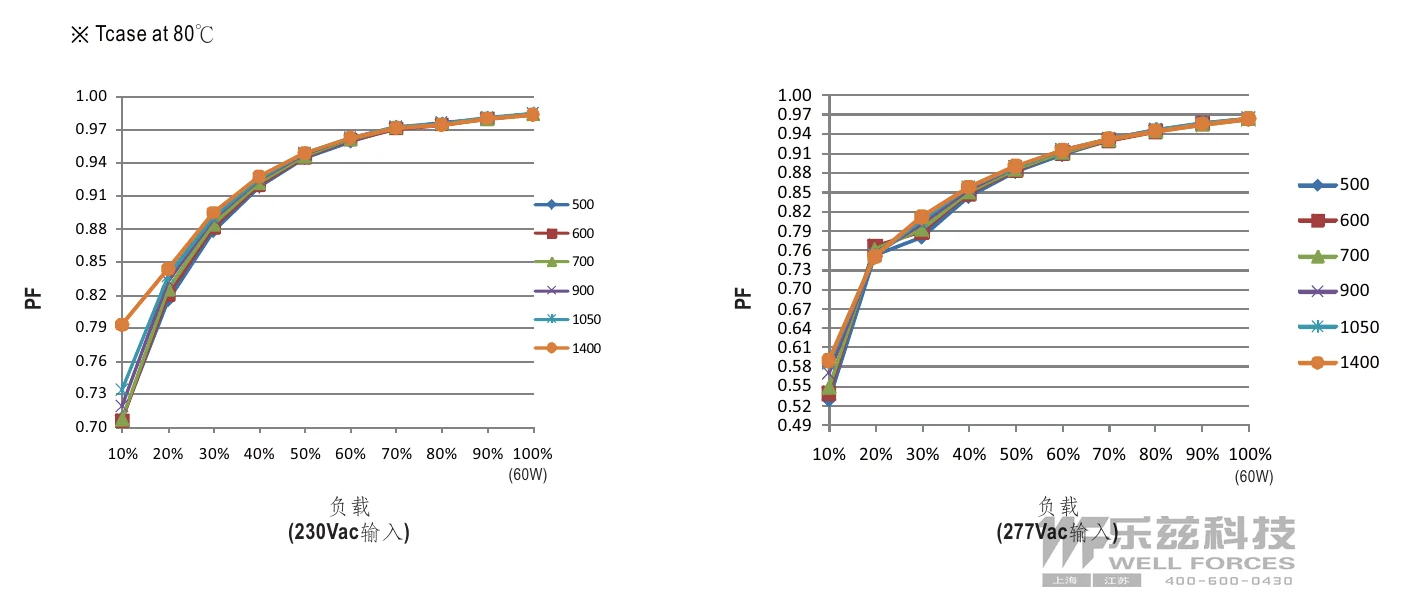

LCM-60KN 功率因素特性曲线 — 功率因素特性曲线左右滑动 · 点击查看大图

典型应用

LED室内照明
LED办公照明
LED建筑照明
LED板灯照明

资料下载

规格书1

LCM-60KN 规格书PDF下载
