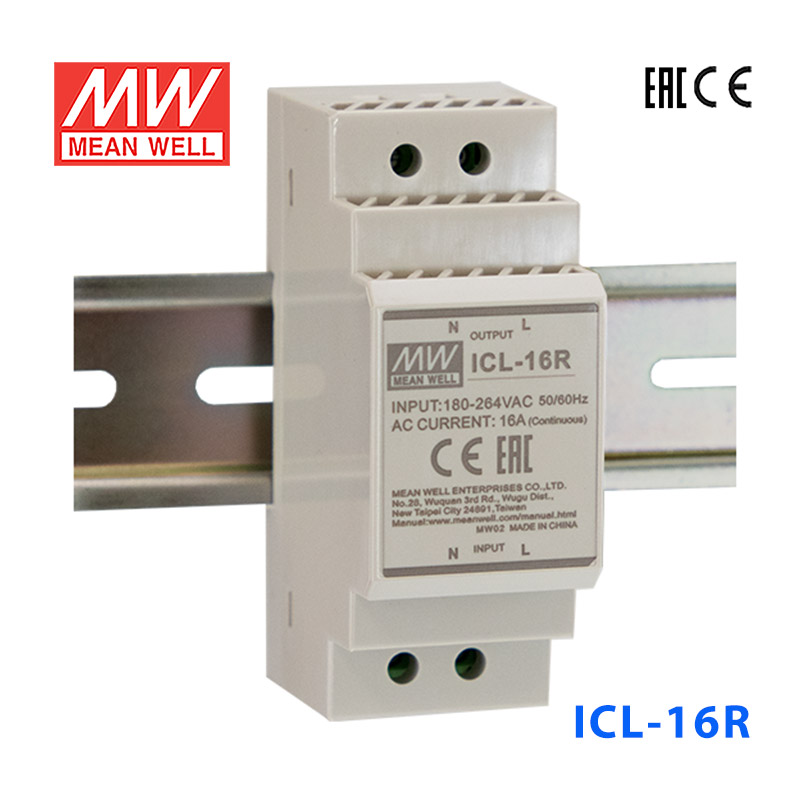

ICL-16R · 台湾 导轨型轨道安装 连续交流额定浪涌电流限制器

电气规格

交流输入电压

180 ~ 264VAC

交流频率

47 ~ 63Hz

浪涌限制电流

23A

交流连续额定电流

16A 连续

交流输入功率

3680VA (16A x 230VAC)

交流输入损耗

<1W at 264VAC 输入

内部继电器动作时间(开机)

300±50ms

内部继电器 限制周期

项目	标准
PSU 启动时间<250ms	1 周期/5分钟
PSU 启动时间 250 ~ 350ms	1 周期/1分钟
PSU 启动时间 >350ms	5 周期 / 1 分钟 (每周期大于1500ms)

内部继电器 释放时间

500±50ms

内部保护

温度保险丝可保护过载和火灾

允许电容负载

2500 μF max.

交流峰值电流

165A for 20ms / 800A for 200μs(即使在切换内部继电器时)

工作温度

-30 ~ +70℃

工作湿度

20 ~ 90% RH 无冷凝

储存温度

-40 ~ +85℃

温度系数

±0.03%/℃ (0 ~ 50℃) RH 无冷凝

耐振动

10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟 安装: 符合IEC60068-2-6

操作海拔高度^注2

5000米

过电压等级

III ; 根据IEC62368-1 ; 海拔可高达5000米

污染等级

2

安全规范

IEC62368-1(LVD)

安规和电磁兼容 电磁兼容发射^注3

项目	标准	测试等级
传导骚扰 Conducted	EN55032	Class B
辐射骚扰 Radiated	EN55032	Class B
谐波电流 Harmonic Current	EN61000-3-2	Class A
电压闪烁 Voltage Flicker	EN61000-3-3	-------

安规和电磁兼容 电磁兼容抗扰度^注3

EN55024, EN55035,EN61000-6-2

项目	标准	测试等级
静电放电 ESD	EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact, criteria A
Radiated Susceptibility	EN61000-4-3	Level 3, criteria A
EFT/Burest	EN61000-4-4	Level 3, criteria A
浪涌 Surge	EN61000-4-5	Level 4,2KV/L-N, criteria A
射频场感应的传导骚扰 Conducted	EN61000-4-6	Level 3, criteria A
工频磁场 Magnetic Field	EN61000-4-8	Level 4, criteria A
Voltage Dips and interruptions	EN61000-4-11	>95% dip 0. 5 periods, 30% dip 25 periods, >95% interruptions 250 periods

MTBF

2433.76K hrs min. MIL-HDBK-217F (25℃)

尺寸

35*90*54.5mm (L*W*H)

包装

0.116Kg; 96pcs/12.2Kg/1.04CUFT
