产品概述

DBUF40-24缓冲模块是一款稳压直流24V电源的补充装置。此缓冲模块利用免维护的电解电容器来储存能量，与寿命较短且昂贵的电池相比，无需定期更换。DBUF40-24具有过电压、过电流、短路保护等综合保护功能，还可以通过并联来增加输出载流量或保持时间。

产品特点

用电解电容器代替铅酸蓄电池缓冲
250ms典型缓冲时间在22Vdc/40A条件下
可通过开关选择缓冲模式： 22Vdc时的固定模式 Vin-1Vdc的动态模式
LED信号状态指示灯
支持并行连接，延长缓冲时间
自然风冷
-25~+75℃ 宽范围工作温度
3年质保

规格参数

DBUF40-24参数摘自官方规格书（2022-03-18 版）下载规格书 PDF

充电模式

直流正常工作电压: 24Vdc
充电电压: 23~30Vdc
充电电流: 900mA Max.
备用电流消耗: 100mA Max.
充电时间: 25s Typ. 35s Max.

缓冲模式

直流正常工作电压: 22Vdc/Vin-1Vdc
直流工作电压范围: 22-29Vdc
输出电流（最大）: 40A

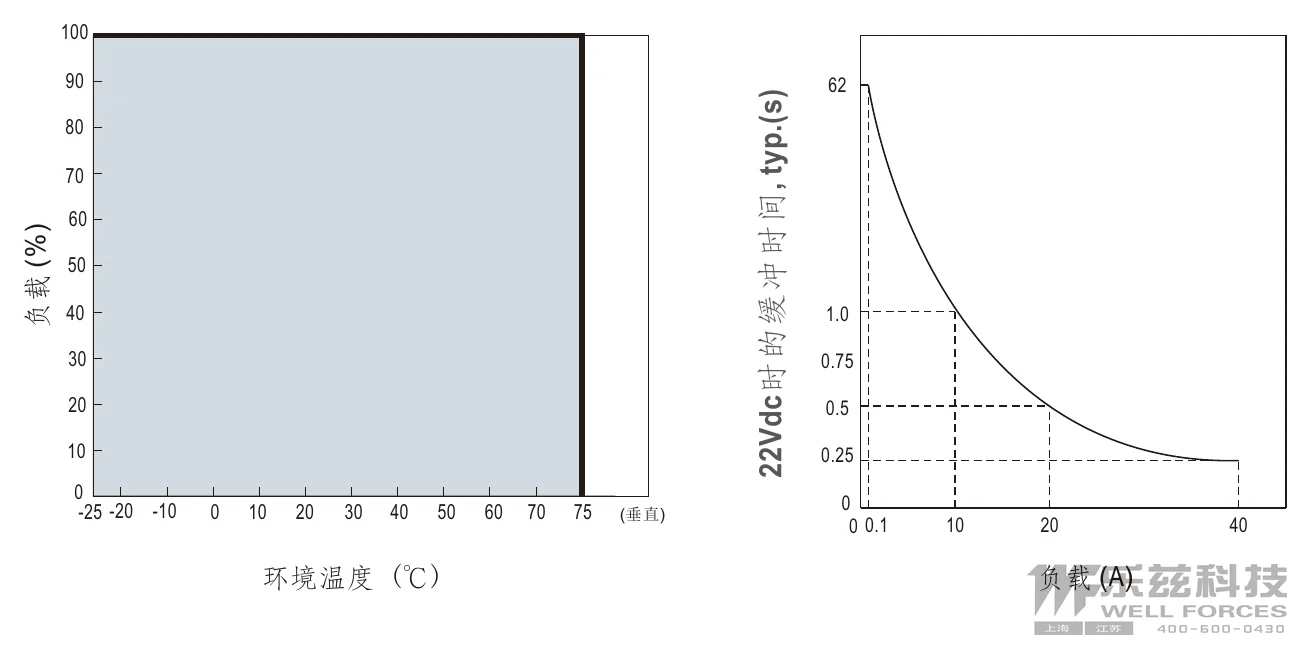

缓冲时间(参考22Vdc时的缓冲曲线): 项目标准测试等级
输出电流 Typ. Min.
40A 250ms 160ms
20A 500ms 320ms
0.1A 62s 42s
纹波和噪声（最大）^注2: 350mVp-p

项目	标准	测试等级
输出电流	Typ.	Min.
40A	250ms	160ms
20A	500ms	320ms
0.1A	62s	42s

保护

过压: 31~37.5V仅在缓冲模式下，关断输出电压
过负载: 缓冲模式下额定输出功率的105%~ 125% 保护类型：关断输出电压，重新上电恢复
短路: 保护类型：关断输出电压，重新上电恢复
用于信号的TVS（最大）: 35V
反极性保护: 通过内部MOSFET，无损坏，故障条件消除后可自动恢复

功能

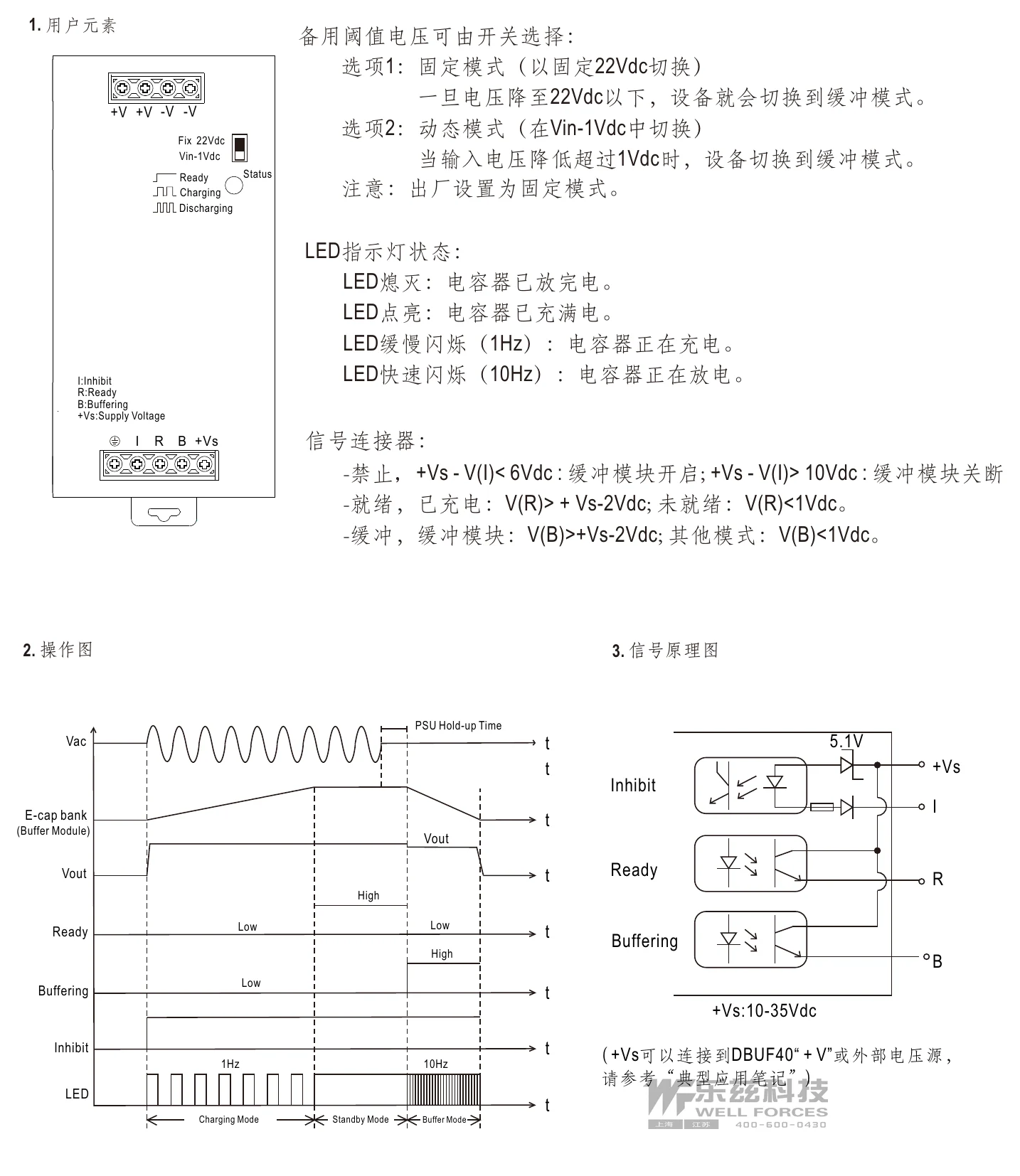

通过开关选择 Fix 22Vdc(Default): 如果端子电压低于22Vdc，则开始缓冲
通过开关选择 Vin-1Vdc: 如果端子电压降低> 1Vdc，则开始缓冲
控制 Inhibit (I): +Vs - V(I)< 6Vdc: 缓冲模块开启; +Vs - V(I)>10Vdc: 缓冲模块关断 35Vdc /4mA Max.
信号 Ready(R): 充满电 : V(R)>+Vs - 2Vdc; 未充满 : V(R)<1Vdc 35Vdc /10mA Max.
信号 Buffering (B): 缓冲模式: V(B)>+Vs - 2Vdc; 其余模式: V(B)<1Vdc 35Vdc /10mA Max.
信号 Supply Voltage(+Vs): 10~35Vdc /10mA(与+V或外部电压连接)
LED状态显示: 项目标准
ON 充满电
OFF 放完电
Flashing 1Hz 充电
Flashing 10Hz 放电

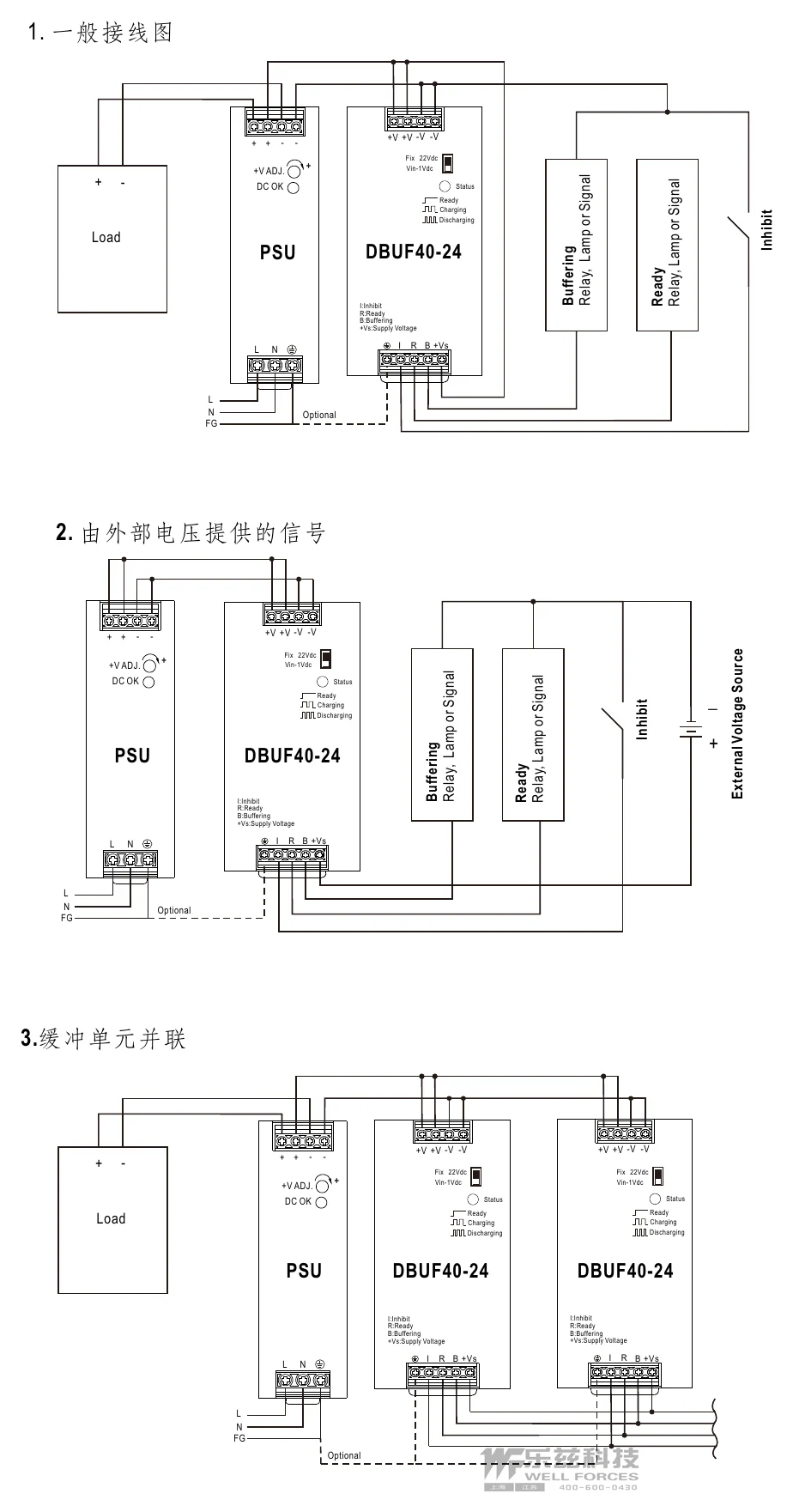

并联: 请参阅典型应用笔记（第六页）

项目	标准
ON	充满电
OFF	放完电
Flashing 1Hz	充电
Flashing 10Hz	放电

环境

工作温度: -25~+75℃(请参考"减额曲线")
工作湿度: 5 ~ 95% RH 无冷凝
储存温度: -25~+80℃
冲击测试: IEC60068-2-27,30G (300m/S²) , 持续时间18ms，每个方向1次，共2次
温度系数: ±0.03%/℃ (0 ~ 75℃)
耐振动: 组件:10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6
操作海拔高度^注3: 5000 meters /OVCⅡ

安规和电磁兼容

安全规范: IEC62368-1,UL62368-1 认证通过
耐压: IP/OP-FG:2.2KVdc; Signals-FG:2.2KVdc
绝缘阻抗: IP/OP-FG,Signals-FG:>100M Ohms / 500Vdc / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55032 Class B
辐射骚扰 Radiated BS EN/EN55032 Class B
电压闪烁 Voltage Flicker ----- -----
谐波电流 Harmonic Current ----- -----
电磁兼容抗扰度: BS EN/EN55035, BS EN/EN61000-6-2
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 4, 15KV air; Level 3, 8KV contact; criteria A
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 3, 10V/m; criteria A
电快速瞬变脉冲群 EFT / Burst BS EN/EN61000-4-4 Level 3, 2KV; criteria A
浪涌 Surge BS EN/EN61000-4-5 Level 3, 1KV/Line-Line ;Level 3, 2KV/Line-Line-FG ;criteria A
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 3, 10V; criteria A
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 4, 30A/m; criteria A

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55032	Class B
辐射骚扰 Radiated	BS EN/EN55032	Class B
电压闪烁 Voltage Flicker	-----	-----
谐波电流 Harmonic Current	-----	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 4, 15KV air; Level 3, 8KV contact; criteria A
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 3, 10V/m; criteria A
电快速瞬变脉冲群 EFT / Burst	BS EN/EN61000-4-4	Level 3, 2KV; criteria A
浪涌 Surge	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line ;Level 3, 2KV/Line-Line-FG ;criteria A
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 3, 10V; criteria A
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 4, 30A/m; criteria A

其它

MTBF: 162.6K hrs min. MIL-HDBK-217F (25℃) ; 1420.2K hrs min. Telcordia TR/SR-332 (Bellcore) (25℃) 106.8K hrs min. MIL-HDBK-217F (40℃) ; 717.2K hrs min. Telcordia TR/SR-332 (Bellcore) (40℃)

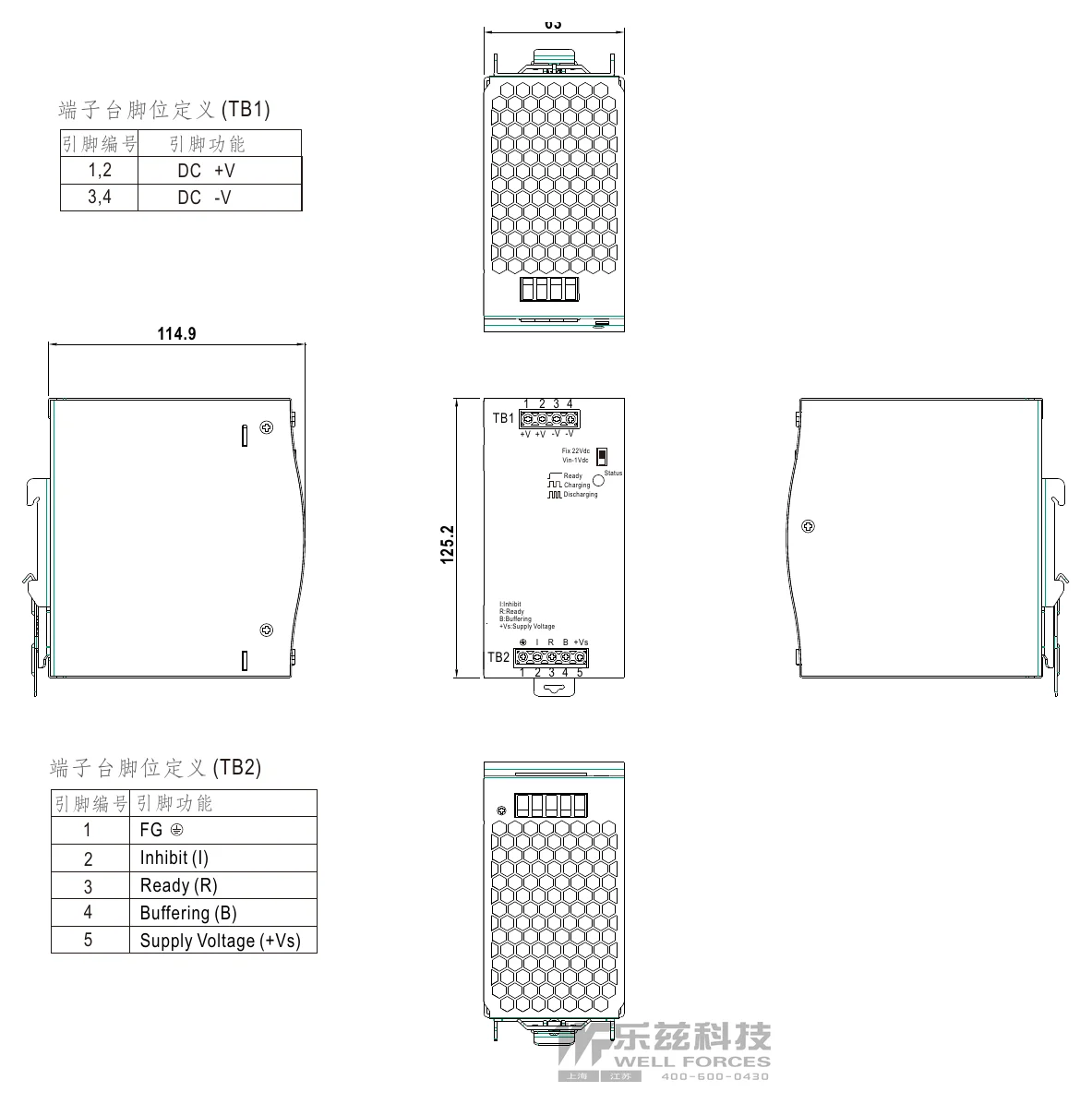

尺寸: 63*125.2*114.9mm (W*H*D)
包装: 1.062Kg; 12pcs/12.8Kg/0.74CUFT

测试条件与备注4

如未特别说明，所有规格参数均在正常输入、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μf和47μf的电容，在20MHZ带宽下进行量测。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
电源被视为是一个独立的元件，但最终电源仍需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站http://www.meanwell.cc)

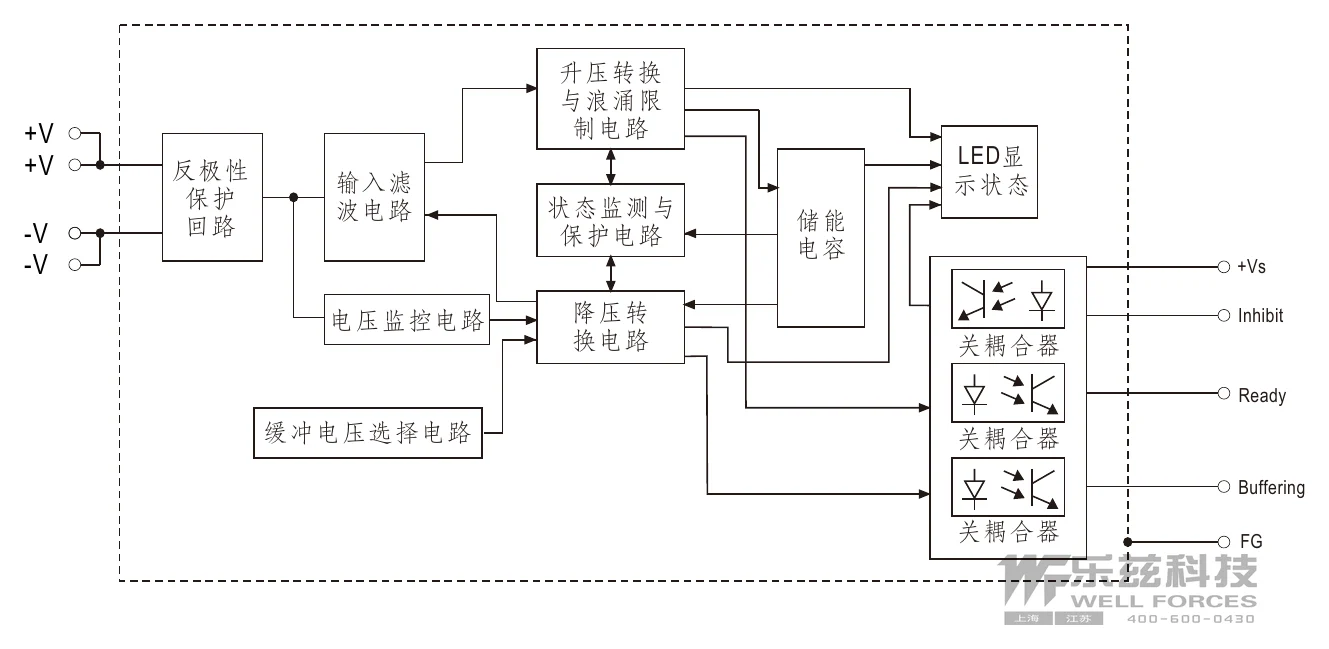

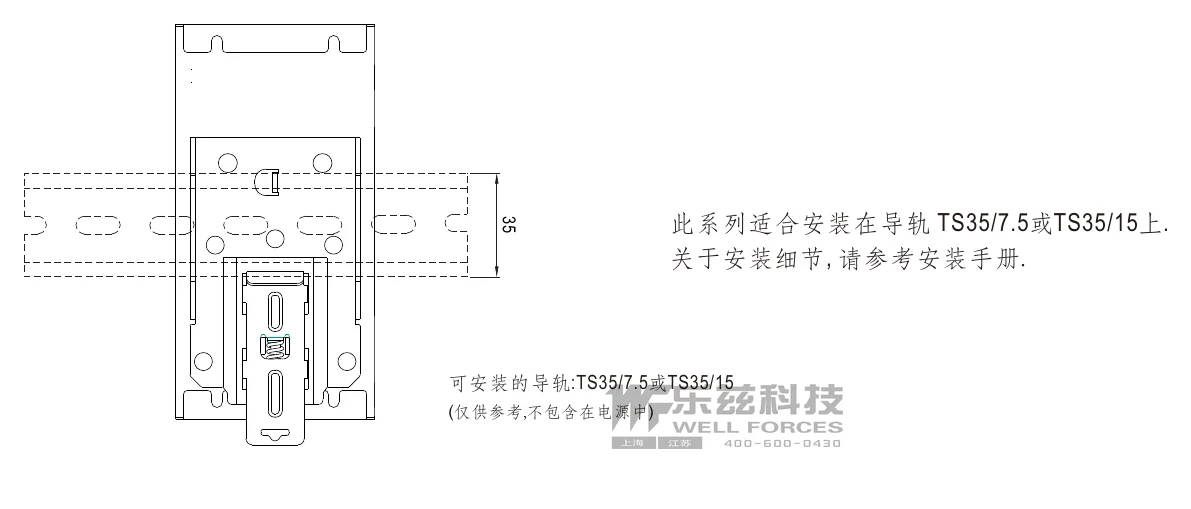

技术图纸

典型应用

工业控制设备
半导体制作设备
工厂自动化
机电设备

资料下载

规格书1

DBUF40-24 规格书PDF下载

认证证书5

UL认证证书E183223-UL-cer.pdfPDF下载

CB认证证书DBUF20-24,DBUF40-24-CB-cer.pdfPDF下载

EAC认证证书DBUF40-24, DBUF20-24, DUPS20, DUPS40-EAC-cer.pdfPDF下载

CE认证证书DBUF-20,40-CE-dec.pdfPDF下载

UK认证证书DBUF-20,40-UK-dec.pdfPDF下载
