首页产品中心HRPG系列系列HRPG-600-36
HRPG-600-36 产品图 1
明纬 MEAN WELL · HRPG系列 系列
明纬官方正品HRPG系列 系列3 年保修

HRPG-600-36 · Power Supply

Mean Well · Enclosed Switching Power Supply · 630W 36

输出电压
36 V DC
额定功率
630 W
输出电流
17.5 A
¥1140.00含 13% 增值税
选择型号 — HRPG-600系列HRPG-600-36
HRPG-600-3.3396W · 3.3V · 120A库存:即将售罄HRPG-600-5600W · 5V · 120A库存:即将售罄HRPG-600-7.5600W · 7.5V · 80A库存:无货HRPG-600-12636W · 12V · 53A库存:有库存HRPG-600-15645W · 15V · 43A库存:无货HRPG-600-24648W · 24V · 27A库存:无货
HRPG-600-36630W · 36V · 17.5A库存:无货
HRPG-600-48624W · 48V · 13A库存:无货

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 HRPG-600-36,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACTÜVUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

HRPG-600-36 为该系列 36V 输出型号:额定电流 17.5A,额定功率 630W,典型效率 89%。

产品特点

  • 国际通用全范围交流输入
  • 具有主动式PFC功能,PF>0.93
  • 效率高达89%
  • 能承受300VAC浪涌输入5秒
  • 保护种类:短路/过负载/过电压/过温度
  • 具有冷却风扇开关控制
  • 有DC OK信号输出
  • 具有遥控开关
  • 5V@0.3A待机
  • 具有遥感功能
  • 空载消耗<0.75W(备注7)
  • 并联使用可达2400W(3+1)(24V,36V,48V)
  • 5年质保

规格参数

HRPG-600-36·参数摘自官方规格书(2024-10-30 版)下载规格书 PDF

输出

直流电压
36V
额定电流
17.5A
电流范围
0 ~ 17.5A
额定功率
630W
纹波与噪声(最大)注2
200mVp-p
电压调整范围
28.8 ~ 39.6V
电压精度注3
±1.0%
线性调整率
±0.2%
负载调整率
±0.5%
启动、上升时间
1000ms, 50ms/230VAC 2500ms,50ms/115VAC(满载时)
保持时间(Typ.)
16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围注5
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
功率因数(Typ.)
PF>0.93/230VAC PF>0.99/115VAC(满载时)
效率(Typ.)
89%
交流电流(Typ.)
7.6A/115VAC 3.6A/230VAC
浪涌电流(Typ.)
35A/115VAC 70A/230VAC
漏电流
<1.2mA / 240VAC

保护

过负载
额定输出功率的105%~ 135% 保护模式:恒流限制,负载异常条件移除后可自动恢复
过电压
41.4 ~ 48.6V 保护模式:关断输出,电源重启后可恢复正常输出
过温度
关断输出,温度下降后可自动恢复

功能

5V待机
5V待机 : 5V@0.3A ;容差:±5%,纹波 : 50mVp-p(最大)
DC OK信号
PSU 开启 : 3.3 ~ 5.6V ; PSU关闭 : 0 ~ 1V
遥控
RC+ / RC-: 4 ~ 10V或开路=启动 ; 0 ~ 0.8V或短路=关闭
风扇控制(Typ.)
负载35±15%或RTH2≧50℃风扇启动

环境

工作温度
-40 ~ +70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容(备注4)

安全规范
UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射
符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度
符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2, EAC TP TC 020

其它

MTBF
1142.5K hrs min. Telcordia SR-332 (Bellcore) ; 138.5K hrs min. MIL-HDBK-217F (25℃)
尺寸
218*105*63.5mm (L*W*H)
包装
1.58Kg; 8pcs/13.6Kg/1.34CUFT
测试条件与备注8
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 低输入电压情况下需减额输出,具体请参照减额曲线图。
  5. 启动时间是在冷机启动状态下测得,频繁的开关机可能会使启动时间变长。
  6. 当RC- & RC+ (CN100 pin3,4) 0 ~ 0.8V或短路时,空载消耗<0.75W。
  7. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  8. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

HRPG-600-36 机构尺寸
机构尺寸左右滑动 · 点击查看大图
HRPG-600-36 方框图
方框图左右滑动 · 点击查看大图
HRPG-600-36 减额曲线
减额曲线左右滑动 · 点击查看大图
HRPG-600-36 CN100的功能描述
CN100的功能描述左右滑动 · 点击查看大图
HRPG-600-36 功能手册
功能手册左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 自动化生产线、控制系统、机器人设备供电。
  • LED照明 — 大功率LED显示屏、专业舞台灯光、户外照明系统。
  • 通信设备 — 基站设备、网络交换机、数据中心辅助供电。
  • 测试测量 — 实验室电源、测试平台、精密仪器仪表供电。
  • 安防监控 — 视频监控系统、门禁系统、报警设备。

资料下载

规格书1

HRPG-600-36 规格书PDF下载

3D 图档1

HRPG-600-36 3D 图档ZIP下载

认证证书8

UL认证证书E183223-UL-CER.PDFPDF下载
TÜV认证证书HRP,HRPG-600-TUV-CER.PDFPDF下载
CB认证证书HRP,HRPG-600-CB(UL)-cer.pdfPDF下载
CB认证证书HRP,HRPG-600-CB(TUV)-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
EMC认证证书HRP,HRPG-600-EMC-CER.PDFPDF下载
CE认证证书HRP(G)-600-CE-DEC.PDFPDF下载
UK认证证书HRP(G)-600-UK-dec.pdfPDF下载

您可能感兴趣

HRPG-450-36 HRPG-450-36 450W 36V12.5A 高效率高性能带线损补偿低空耗开关电源
HRPG-450-36

HRPG-450-36 450W 36V12.5A 高效率高性能带线损补偿低空耗开关电源

■ 产品概述 明纬HRPG-450-36是一款高性能、高效率的450W开关电源,专为严苛工业应用设计。

电压
36
功率
450W
CBCEEACTÜV+4
即将售罄
¥1087.00
HRPG-300-36 HRPG-300-36 300W 36V9A 单路输出低空载损耗高性能内置有外壳明纬开关电源
HRPG-300-36

HRPG-300-36 300W 36V9A 单路输出低空载损耗高性能内置有外壳明纬开关电源

■ 产品概述 明纬HRPG-300-36是一款高性能、低空载损耗的300W单路输出开关电源,专为严苛的工业应用设计。

电压
36
功率
324W
CBCEEACTÜV+4
无货
¥529.00
HRPG-200-36 HRPG-200-36 200W 36V5.7A 高效率高性能带线损补偿低空耗开关电源
HRPG-200-36

HRPG-200-36 200W 36V5.7A 高效率高性能带线损补偿低空耗开关电源

■ 产品概述 明纬HRPG-200-36是一款高性能、高效率的200W工业级开关电源,提供稳定的36V直流输出,额定电流5.

电压
36
功率
205.2W
CBCEEACTÜV+4
即将售罄
¥445.00
HRPG-150-36 HRPG-150-36 150W 36V4.3A 单路输出低空载损耗高性能内置有外壳明纬开关电源
HRPG-150-36

HRPG-150-36 150W 36V4.3A 单路输出低空载损耗高性能内置有外壳明纬开关电源

■ 产品概述 明纬HRPG-150-36是一款高性能、低空载损耗的单路输出开关电源,隶属于明纬HRPG系列。

电压
36
功率
154.8W
CBCEEACTÜV+4
无货
¥359.00

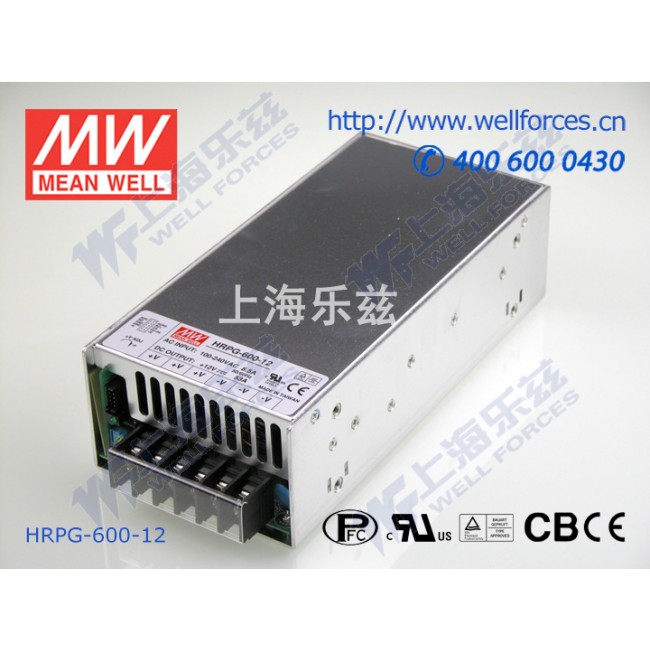

HRPG-600-12 Mean Well HRPG-600-12  Power Supply 636W 12V 53A
