HRPG-600-3.3 · Power Supply

Mean Well · Enclosed Switching Power Supply · 396W 3.3

输出电压: 3.3 V DC
额定功率: 396 W
输出电流: 120 A

¥1140.00含 13% 增值税

选择型号 — HRPG-600系列HRPG-600-3.3

HRPG-600-3.3396W · 3.3V · 120A

HRPG-600-5600W · 5V · 120A HRPG-600-7.5600W · 7.5V · 80A HRPG-600-12636W · 12V · 53A HRPG-600-15645W · 15V · 43A HRPG-600-24648W · 24V · 27A HRPG-600-36630W · 36V · 17.5A HRPG-600-48624W · 48V · 13A

现货即将售罄无货

现货 · 上海仓 1 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 HRPG-600-3.3，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC TÜV UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HRPG-600-3.3 为该系列 3.3V 输出型号：额定电流 120A，额定功率 396W，典型效率 78.5%。

产品特点

国际通用全范围交流输入
具有主动式PFC功能，PF>0.93
效率高达89%
能承受300VAC浪涌输入5秒
保护种类：短路/过负载/过电压/过温度
具有冷却风扇开关控制
有DC OK信号输出
具有遥控开关
5V@0.3A待机
具有遥感功能
空载消耗<0.75W(备注7)
并联使用可达2400W(3+1)(24V,36V,48V)
5年质保

规格参数

HRPG-600-3.3参数摘自官方规格书（2024-10-30 版）下载规格书 PDF

输出

直流电压: 3.3V
额定电流: 120A
电流范围: 0 ~ 120A
额定功率: 396W
纹波与噪声(最大)^注2: 120mVp-p
电压调整范围: 2.8 ~ 3.8V
电压精度^注3: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 1000ms, 50ms/230VAC 2500ms,50ms/115VAC(满载时)
保持时间(Typ.): 16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注5: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.93/230VAC PF>0.99/115VAC(满载时)
效率(Typ.): 78.5%
交流电流(Typ.): 7.6A/115VAC 3.6A/230VAC
浪涌电流(Typ.): 35A/115VAC 70A/230VAC
漏电流: <1.2mA / 240VAC

保护

过负载: 额定输出功率的105%~ 135% 保护模式:恒流限制,负载异常条件移除后可自动恢复
过电压: 3.96 ~ 4.62V 保护模式:关断输出，电源重启后可恢复正常输出
过温度: 关断输出，温度下降后可自动恢复

功能

5V待机: 5V待机 : 5V@0.3A ;容差:±5%,纹波 : 50mVp-p(最大)
DC OK信号: PSU 开启 : 3.3 ~ 5.6V ; PSU关闭 : 0 ~ 1V
遥控: RC+ / RC-: 4 ~ 10V或开路=启动 ; 0 ~ 0.8V或短路=关闭
风扇控制(Typ.): 负载35±15%或RTH2≧50℃风扇启动

环境

工作温度: -40 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容(备注4)

安全规范: UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2, EAC TP TC 020

其它

MTBF: 1142.5K hrs min. Telcordia SR-332 (Bellcore) ; 138.5K hrs min. MIL-HDBK-217F (25℃)
尺寸: 218*105*63.5mm (L*W*H)
包装: 1.58Kg; 8pcs/13.6Kg/1.34CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照减额曲线图。
启动时间是在冷机启动状态下测得，频繁的开关机可能会使启动时间变长。
当RC- & RC+ (CN100 pin3,4) 0 ~ 0.8V或短路时,空载消耗<0.75W。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

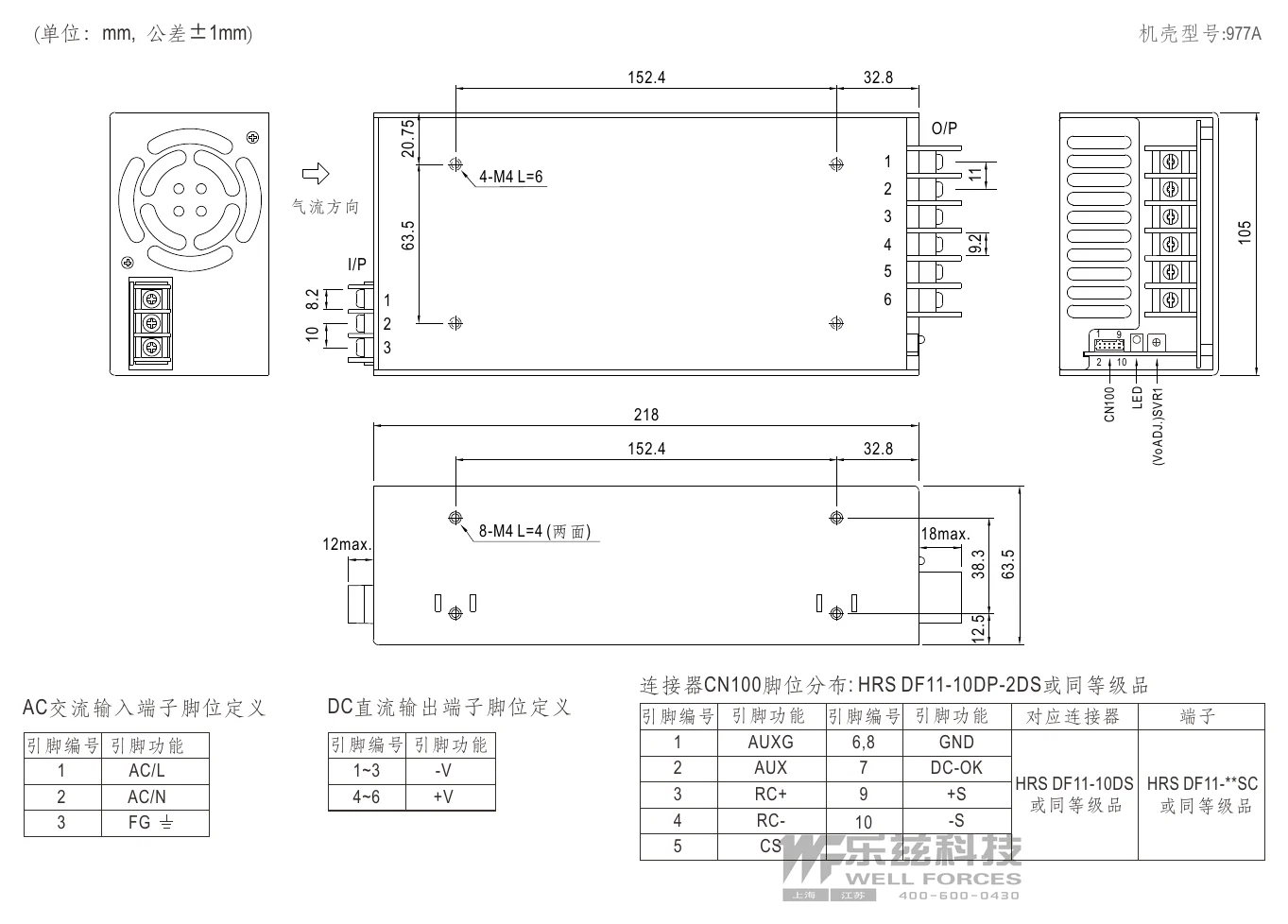

技术图纸

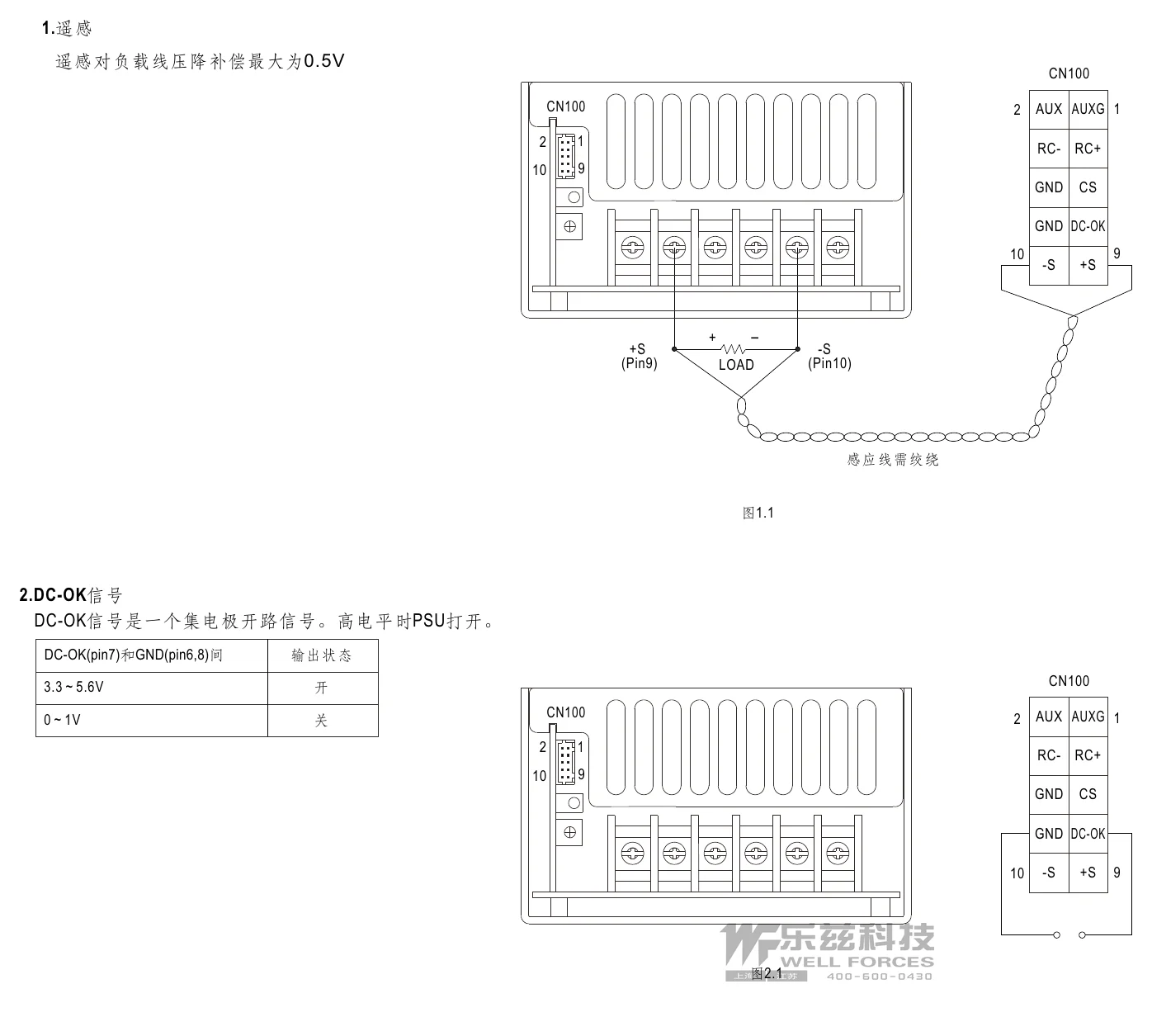

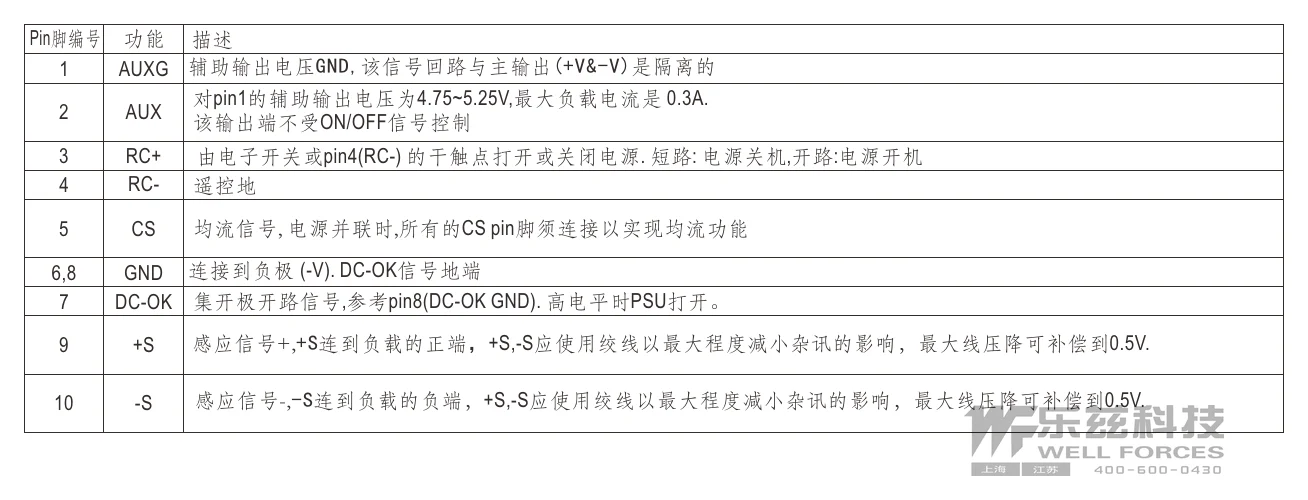

HRPG-600-3.3 CN100的功能描述 — CN100的功能描述左右滑动 · 点击查看大图

典型应用

■ 典型应用

工业自动化设备 — 适用于各种工业控制系统、自动化生产线和机械设备。
LED显示屏与照明 — 为大型LED显示屏、专业照明系统提供稳定电源。
通信设备 — 可用于数据中心、基站及其他通信基础设施。
测试与测量仪器 — 为精密测试设备、实验室仪器提供可靠电力。
安防监控系统 — 适用于视频监控、门禁系统等安防领域。
