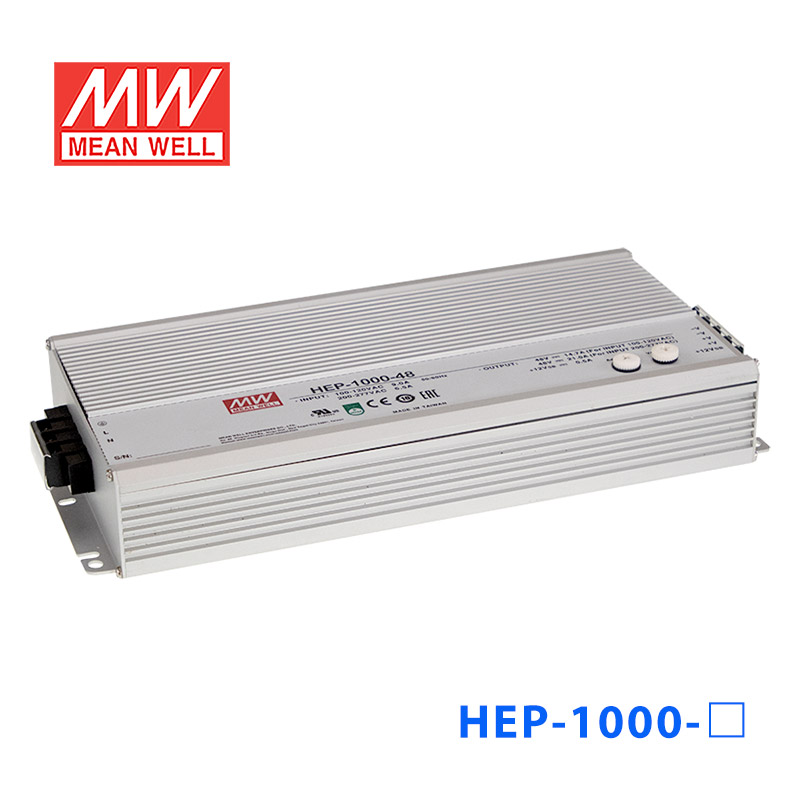

HEP-1000-100 · 90~ 入恒功率LED电源

Mean Well · Enclosed Switching Power Supply · 1000W 100

输出电压: 100 V DC
额定功率: 1000 W
输出电流: 10 A

¥3094.00含 13% 增值税

选择型号 — HEP-1000系列HEP-1000-100

HEP-1000-241008W · 24V · 42A HEP-1000-481008W · 48V · 21A

HEP-1000-1001000W · 100V · 10A

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HEP-1000-100，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC TÜV UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HEP-1000-100 为该系列 100V 输出型号：额定电流 10A，额定功率 1000W，典型效率 96%。

HEP-1000系列是一款1000W 工业的交流变直流驱动器，以能在高湿度、尘土飞扬的和重油以及强烈震动等恶劣的的环境中正常发挥其性能为特色。全系列机型采用铝壳并全灌导热的硅胶。采用全范围90~305交流输入，HEP-1000提供24V,48V和100V等线性输出电压。最高可达96%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+70℃之机壳温度范围。具有全面的保护功能和10G的抗振能力。HEP-1000符合国际多项安规要求，如TUV BS EN/EN62368-1 UL62368-1，并参照EN61558-1和BS EN/EN60335-1设计。HEP-1000系列提供各种工业应用的高性能电源解决方案。

产品特点

90~305Vac 输入，带 PFC
通过SBP-001(端子台类型)可切换供电或充电器模式
效率高达96%
铝壳无风扇设计，灌导热胶，耐受10G振动测试
-40℃~+70℃工作温度
可用于铅酸电池(充满电，Gel和AGM)和锂离子电池(锂铁和锂锰)充电
内置默认的2/3级充电曲线和可调曲线
内置PMBus(端子台类型)和CANBus通讯协议
输出电压值和恒流值可调
保护类型：短路/过载/过压/过温保护
内置远程ON-OFF控制(端子台类型)
DC OK提示信号和12V辅助电源
电源工作LED指示灯(端子台类型)
可选IP67防护等级的(接线类型)
6年质保

规格参数

HEP-1000-100参数摘自官方规格书（2026-06-12 版）下载规格书 PDF

输出

直流电压: 100V
额定电流: 10A
额定功率: 1000W
纹波&噪声(最大)^注2: 500mVp-p
电压调整范围: 内建电位器SVR调整 100 ~125 V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动,上升时间: 1800ms,80ms(满载时) 230VAC/115Vac
保持时间: 16ms/230Vac(75%负载时) 12ms/230Vac(满载时)

输入

电压范围^注4: 90 ~ 305Vac 250 ~ 431Vdc
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.99/115Vac,PF>0.95/230Vac,PF>0.93/277Vac(满载时)
效率(Typ.): 96%
交流电流(Typ.): 10.1A / 115Vac 5.3A / 230Vac 4.5A / 277Vac
浪涌电流(Typ.): 冷启动40A在230Vac
漏电流: <0.75mA / 240Vac

保护

过载: 额定电流105 ~ 125% 保护类型 :恒流限制模式，5 秒后关闭 O/P 电压。O/P电压下降后，重启恢复
短路: 恒流限制模式，关断至少5秒后，再重启恢复
过电压: 125 ~ 145V 保护类型：关断输出电压，重启恢复
过温度: 保护类型：关断输出电压，温度下降后自动恢复

功能

输出电压调整(PV)^注5: 输出电压可调范围是正常输出电压的50 ~ 125% 请参考功能手册
输出电流调整(PC)^注5: 输出恒流可调范围是正常输出电压的20 ~ 100% 请参考功能手册
远程开关控制: 电源开启：短路电源关断：开路
辅助电源: 12V @ 0.5A 精度±10%，纹波=150mVp-p
DC-OK 信号: 输出TTL信号，PSU 开启=4.4 ~ 5.5Vdc; PSU 关断=-0.5 ~ 0.5Vdc.请参考功能手册。

环境

工作温度: -40 ~ +70℃(请参考"静态特性曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH,无冷凝
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 20 ~ 500Hz,10G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL62368-1, TUV BS EN/EN62368-1, BIS IS13252(Part1): 2010/IEC 60950-1:2005(备注 9), EAC TP TC 004 认证通过; 依照 BS EN/EN61558-1设计, BS EN/EN60335-1(定制)
耐压: I/P-O/P:3KVac I/P-FG:2KVac O/P-FG:1.25KVac
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500Vdc / 25℃/ 70% RH
电磁兼容发射^注7: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55032(CISPR32) Class B
辐射骚扰 Radiated BS EN/EN55032(CISPR32) Class B
谐波电流 Harmonic Current BS EN/EN61000-3-2 Class A
电压闪烁 Voltage Flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度^注7: BS EN/EN55024, BS EN/EN61000-6-6
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 3
电快速瞬变脉冲群 EFT/Burst BS EN/EN61000-4-4 Level 3
浪涌 Surge BS EN/EN61000-6-2 2KV/Line-Line 4KV/Line-Earth
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 3
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 4
Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55032(CISPR32)	Class B
辐射骚扰 Radiated	BS EN/EN55032(CISPR32)	Class B
谐波电流 Harmonic Current	BS EN/EN61000-3-2	Class A
电压闪烁 Voltage Flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 3
电快速瞬变脉冲群 EFT/Burst	BS EN/EN61000-4-4	Level 3
浪涌 Surge	BS EN/EN61000-6-2	2KV/Line-Line 4KV/Line-Earth
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 3
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 4
Voltage Dips and Interruptions	BS EN/EN61000-4-11	>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

其它

MTBF: 583.7K hrs min. Telcordia SR-332(Bellcore) ; 52.3K hrs min. MIL-HDBK-217F (25℃)

电池充电器模式输出

增压电压 Vboost: 115.2V
浮充电压 Vfloat: 110.4V
建议蓄电池容量(AMP HOUSE)^注2: 30 ~ 85AH
蓄电池类型: 开封铅酸
输出电流: 8.7A

电池充电器模式输入

电压范围^注4: 90 ~ 305Vac 250 ~ 431Vdc
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.99/115Vac,PF>0.95/230Vac,PF>0.93/277Vac(满载时)
效率(Typ.): 96%
交流电流(Typ.): 10.1A / 115Vac 5.3A / 230Vac 4.5A / 277Vac
浪涌电流(Typ.): 冷启动40A在230Vac
漏电流: <0.75mA / 240Vac

电池充电器模式保护

短路: 恒流限制模式，关断至少5秒后，再上电重启恢复
过电压: 125 ~ 145V 保护类型：关断输出电压，重启恢复
过温度: 保护类型：关断输出电压，温度下降后自动恢复

电池充电器模式功能

远程开关控制: 电源开启：短路电源关断：开路
辅助电源: 12V @ 0.5A 精度±10%，纹波=150mVp-p
DC-OK 信号: 输出TTL信号，PSU 开启=4.4 ~ 5.5Vdc; PSU 关断=-0.5 ~ 0.5Vdc.请参考功能手册。

电池充电器模式环境

工作温度: -40 ~ +70℃(请参考"静态特性曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH,无冷凝
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 20 ~ 500Hz,10G 12分钟/周期, X、Y、Z轴各72分钟

电池充电器模式安规和电磁兼容

安全规范: UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004 认证通过; 依照BS EN/EN61558-1设计, BS EN/EN60335-1(定制)
耐压: I/P-O/P:3KVac I/P-FG:2KVac O/P-FG:1.25KVac
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500Vdc / 25℃/ 70% RH
电磁兼容发射^注5: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55032(CISPR32) Class B
辐射骚扰 Radiated BS EN/EN55032(CISPR32) Class A
谐波电流 Harmonic Current BS EN/EN61000-3-2 Class A
电压闪烁 Voltage Flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度^注5: BS EN/EN55024, BS EN/EN61000-6-2
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 3
电快速瞬变脉冲群 EFT/Burst BS EN/EN61000-4-4 Level 3
浪涌 Surge BS EN/EN61000-6-2 2KV/Line-Line 4KV/Line-Earth
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 3
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 4
Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55032(CISPR32)	Class B
辐射骚扰 Radiated	BS EN/EN55032(CISPR32)	Class A
谐波电流 Harmonic Current	BS EN/EN61000-3-2	Class A
电压闪烁 Voltage Flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 3
电快速瞬变脉冲群 EFT/Burst	BS EN/EN61000-4-4	Level 3
浪涌 Surge	BS EN/EN61000-6-2	2KV/Line-Line 4KV/Line-Earth
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 3
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 4
Voltage Dips and Interruptions	BS EN/EN61000-4-11	>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

电池充电器模式其它

MTBF: 583.7K hrs min. Telcordia SR-332(Bellcore) ; 52.3K hrs min. MIL-HDBK-217F (25℃)

测试条件与备注15

如未特别说明，所有规格参数均在输入为230Vac、额定电流、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含线性调整率和负载调整率。

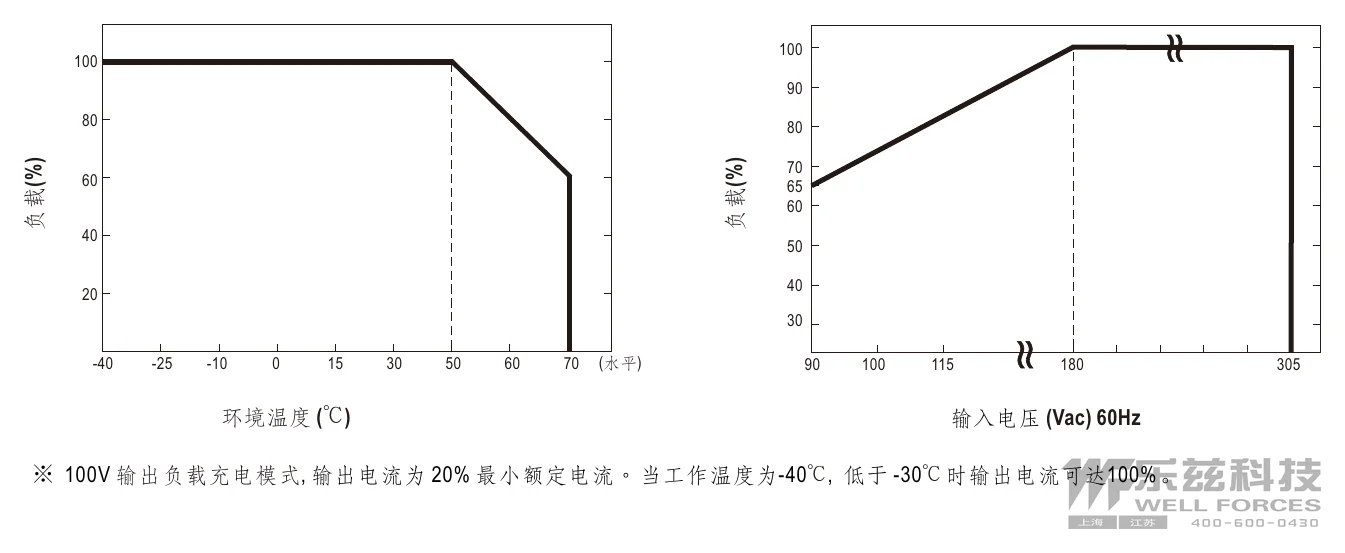

低输入电压情况下需减额输出，具体请参照静态特性曲线图。
当用户不使用SVR时，PV/PC功能可用。
在电源模式: 输出电压低于 Vset 的 80% 以下 5 秒后，输出将关闭。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长720mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站" https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
某些产品型号没有 BIS 徽标。有关更多信息，请联系您的MEAN WELL销售人员。
电池充电器模式 1. 如未特别说明，所有规格参数均在输入为230Vac、额定电流、25℃环境温度下进行量测。
电池充电器模式 2. 这是明纬公司建议的使用范围。请向你们的电池厂商咨询他们建议的使用的最大充电电流值。
电池充电器模式 3. 低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电池充电器模式 4. 在充电模式下: 输出电压低于 Vset 的 67% 以下 5 秒后，输出将关闭。
电池充电器模式 5. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长720mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站" https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
电池充电器模式 6. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

工业自动化机械
工业控制系统
机械和电器设备
电子仪器，设备和装置
5G通讯设备
自动割草机/ AMR / AGV
带备用电池的设备或仪器
