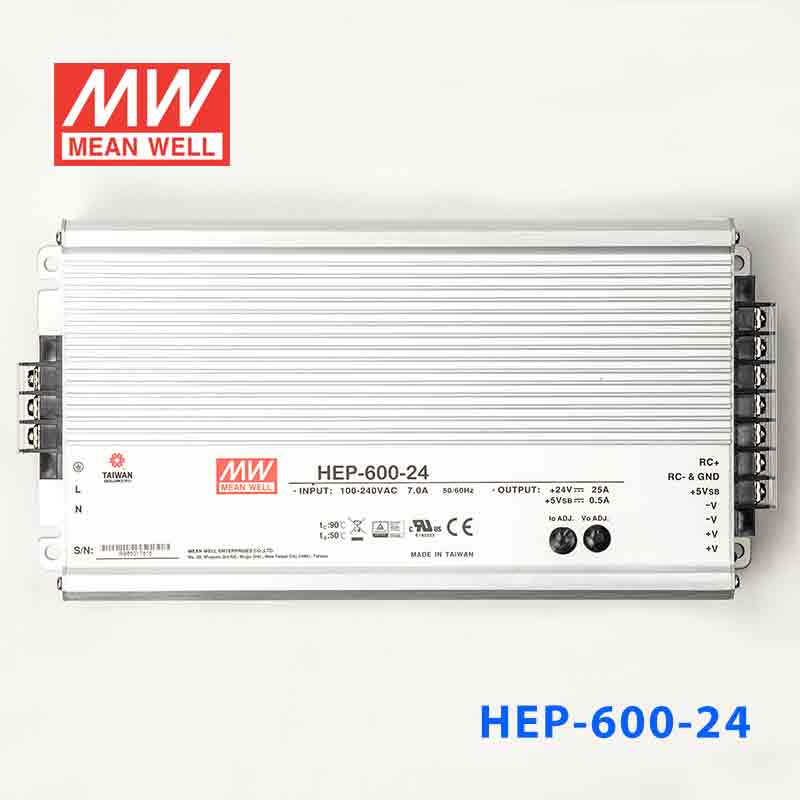

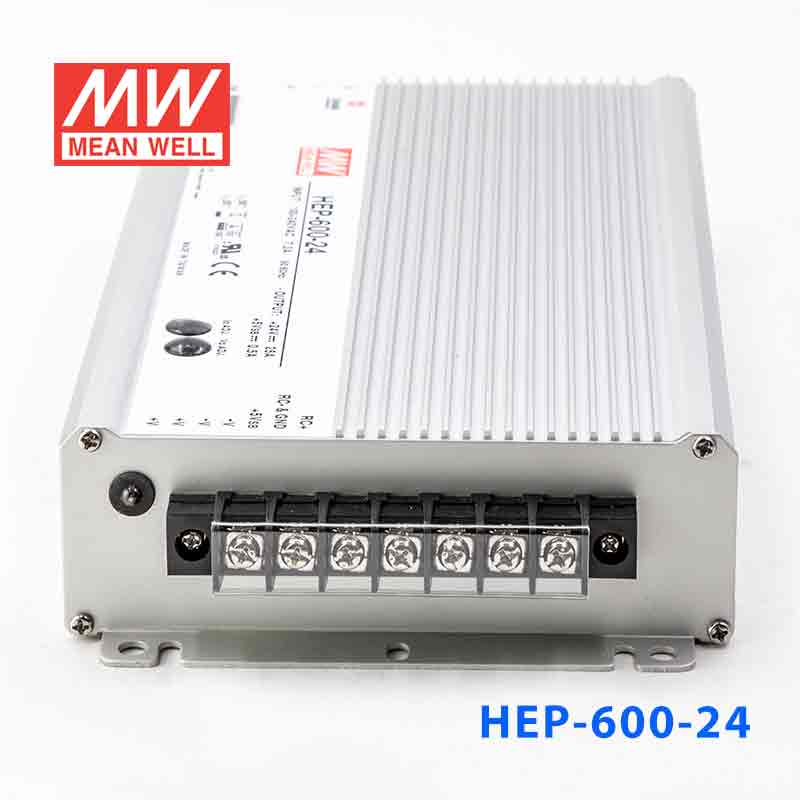

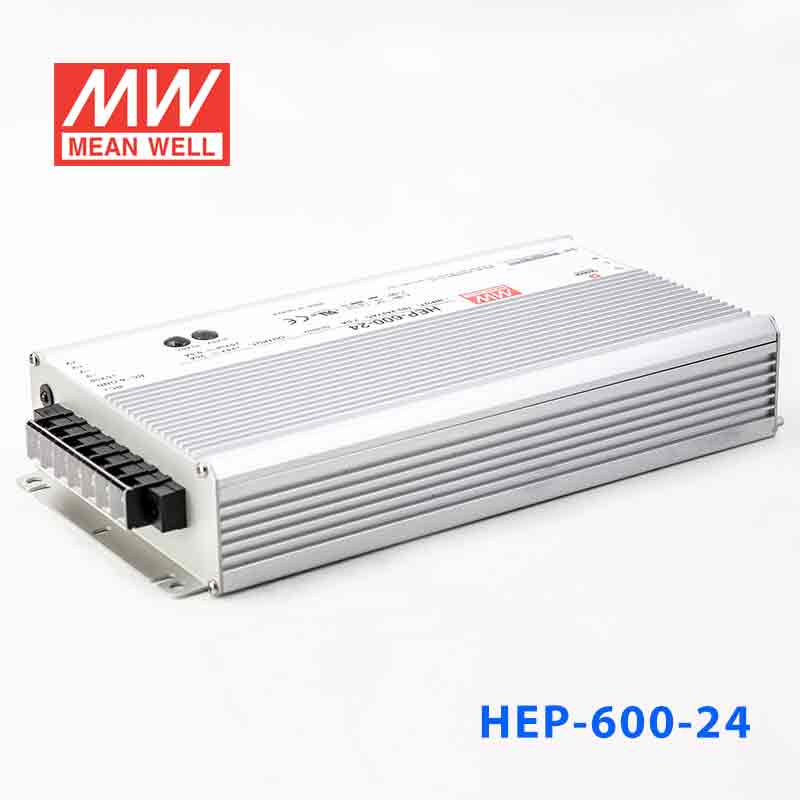

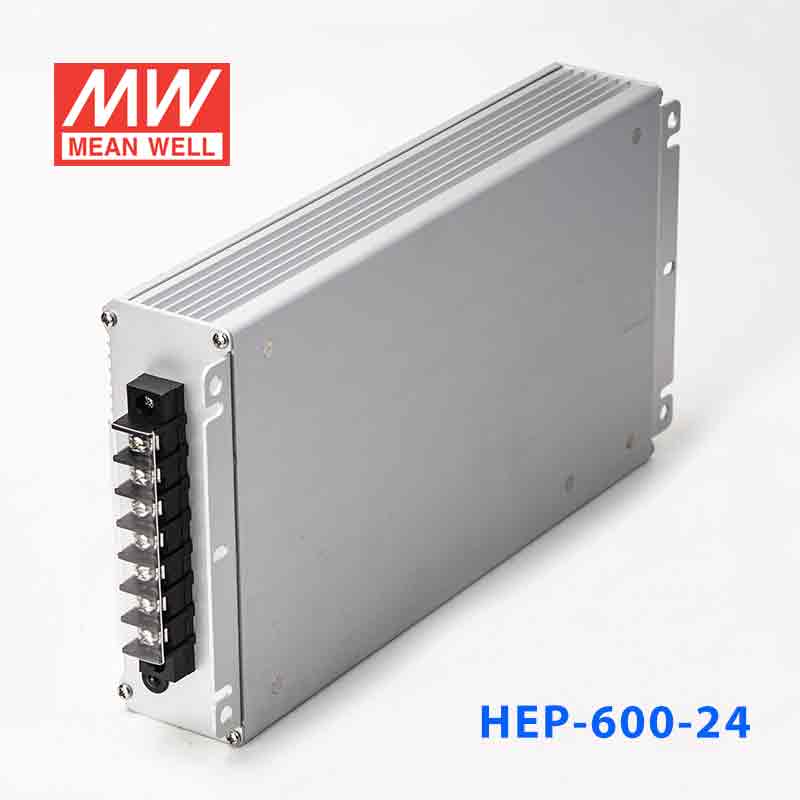

HEP-600-24 · 高效率无风扇密封全灌胶恶劣环境适用开关电源

Mean Well · Enclosed Switching Power Supply · 600W 24

输出电压: 24 V DC
额定功率: 600 W
输出电流: 25 A

¥1272.00市场价 ¥1615.90含 13% 增值税

选择型号 — HEP-600系列HEP-600-24

HEP-600-12480W · 12V · 40A HEP-600-15540W · 15V · 36A HEP-600-20560W · 20V · 28A

HEP-600-24600W · 24V · 25A

HEP-600-30600W · 30V · 20A HEP-600-36601.2W · 36V · 16.7A HEP-600-42600.6W · 42V · 14.3A HEP-600-48600W · 48V · 12.5A HEP-600-54604.8W · 54V · 11.2A

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HEP-600-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC ULTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HEP-600-24 为该系列 24V 输出型号：额定电流 25A，额定功率 600W，典型效率 95%。

HEP-600系列是一款600W工业型交变直流电源供应器，以具有能够使用于高湿、高压、油滑及高振动的恶劣环境中的卓越能力为最大之产品特色。全系列皆采用铝质外壳，机身内部灌满导热矽胶。由于导入了先进技术，工作效率最高可达96%，使得HEP-600于自然风冷散热下可操作于-40℃到+70℃环温度之间。

产品特点

全范围交流输入
具有主动式PFC功能
远程关闭时空载功耗<0.5W
效率高达96%
无风扇设计，自然风冷
-40 ~ +70℃宽工作范围
铝机壳，灌导热胶
可承受10G振动测试
输出电压和电流可通过内部电位器调整
保护：短路 / 过电流 / 过电压 / 过温度
LED指示电源启动
可工作在海拔5000米条件下(备注7)
6年质保

规格参数

HEP-600-24参数摘自官方规格书（2025-10-10 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 25A
额定功率: 600W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 20.4 ~ 25.2V
电流调整范围: 可以通过内部电位器调整 12.5 ~ 25A
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间^注5: 500ms, 80ms(满载时) 230VAC /115VAC
保持时间(Typ.): 15ms(满载时) 230VAC /115VAC

输入

电压范围^注4: 90 ~ 264VAC(277VAC可用) 128 ~ 370VDC(390VDC可用)
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC(满载时)
效率(Typ.): 95%
交流电流(Typ.): 7A / 115VAC 3.3A / 230VAC 2.9A / 277VAC
浪涌电流(Typ.): 冷启动70A(在50% Ipeak下测试twidth=1000μs)/230VAC
漏电流: <0.75mA / 277VAC

保护

过电流: 105%~ 125% 保护模式:恒流限制,负载异常条件移除后可自动恢复
短路: 恒流限制,负载异常条件移除后可自动恢复
过电压: 26 ~ 30V 保护模式:关断输出电压，重启后恢复
过温度: 关断输出电压，重启后恢复

功能

遥控开/关: 开机: "Hi" >2 ~ 5V或开路关机: "Low" <0 ~ 0.5V或短路
5V待机: 5V待机 : 5V@0.5A ;容差:±5%,纹波 : 100mVp-p(最大)

环境

工作温度: -40 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 20 ~ 500Hz, 10G 12分钟/周期, X、Y、Z各72分钟

安规和电磁兼容

安全规范: UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1): 2010/IEC 60950-1:2005(备注8)认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射^注6: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度^注6: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024,重工业标准, EAC TP TC 020

其它

MTBF: 914.7K hrs min. Telcordia SR-332 (Bellcore) ; 76.9K hrs min. MIL-HDBK-217F (25℃)
尺寸: 280*144*48.5mm (L*W*H)
包装: 3.9Kg; 4pcs/16Kg/0.9CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照减额曲线图。
启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米，有风扇机型操作环温需调降5℃/1000米。
某些产品型号没有 BIS 徽标。有关更多信息，请联系您的MEAN WELL销售人员。

技术图纸

典型应用

户外通讯设备
户外电子看板及广告牌
石油工厂或矿坑区域设备
