明纬 MEAN WELL · GST系列系列

明纬官方正品GST系列系列3 年保修

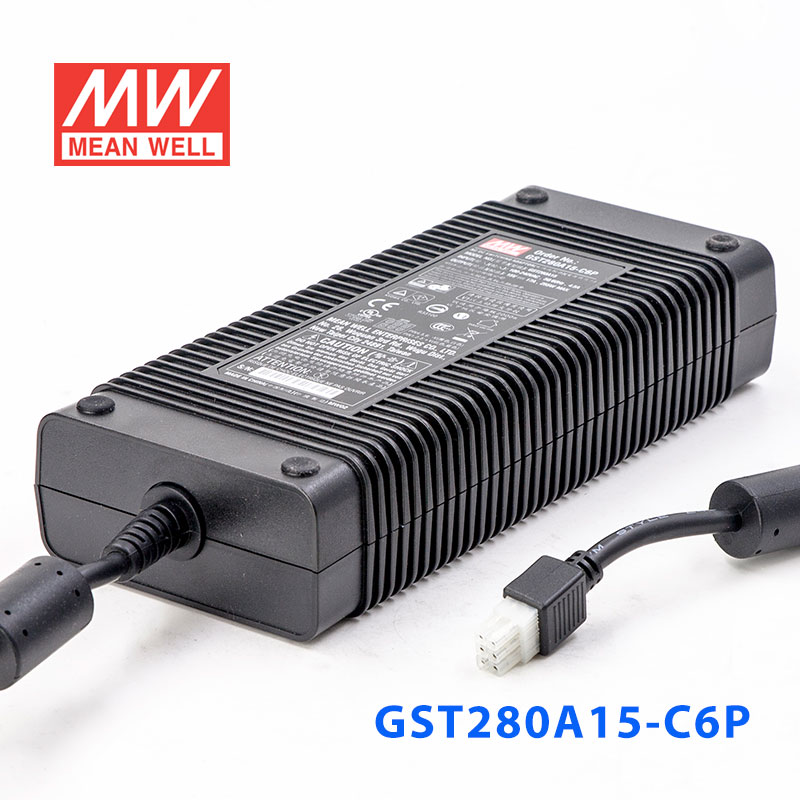

GST280A15-C6P · 15V 高效能低空载损耗绿色节能桌上型适配器

Mean Well · Enclosed Switching Power Supply · 255W 15

输出电压: 15 V DC
额定功率: 255 W
输出电流: 17 A

¥466.25市场价 ¥599.30含 13% 增值税

选择型号 — GST280A系列GST280A15-C6P

GST280A12-C6P252W · 12V · 21A

GST280A15-C6P255W · 15V · 17A

GST280A20-C6P260W · 20V · 13A GST280A24-C6P280.1W · 24V · 11.67A GST280A48-C6P280.3W · 48V · 5.84A

现货即将售罄无货

现货 · 上海仓 1 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 GST280A15-C6P，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCEEACFCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GST280A15-C6P 为该系列 15V 输出型号：额定电流 17A，额定功率 255W，典型效率 90%。

GST280A系列是一个高可靠，280W桌上型单组输出绿色环保适配器，该产品是class Ⅰ 电源(有接地pin)采用IEC320-C14 AC标准插头，适合输入电压85VAC~264VAC应用，整系列输出电压为12VDC至48VDC不同的电压，可满足各种消费类电子设备的需求。 GST280A效率高达94%，低于0.5W的超低空载功耗，GST280A符合USA EISA 2007/DoE, Canada NRCan, Australia and New Zealand MEPS和EU ErP;最重要的特点是当工作于正常方式或待机方式时，适配器可节省能耗。整系列采用94V-0防火塑料外壳。GST280A通过国际安全认证。

产品特点

国际通用全范围交流输入

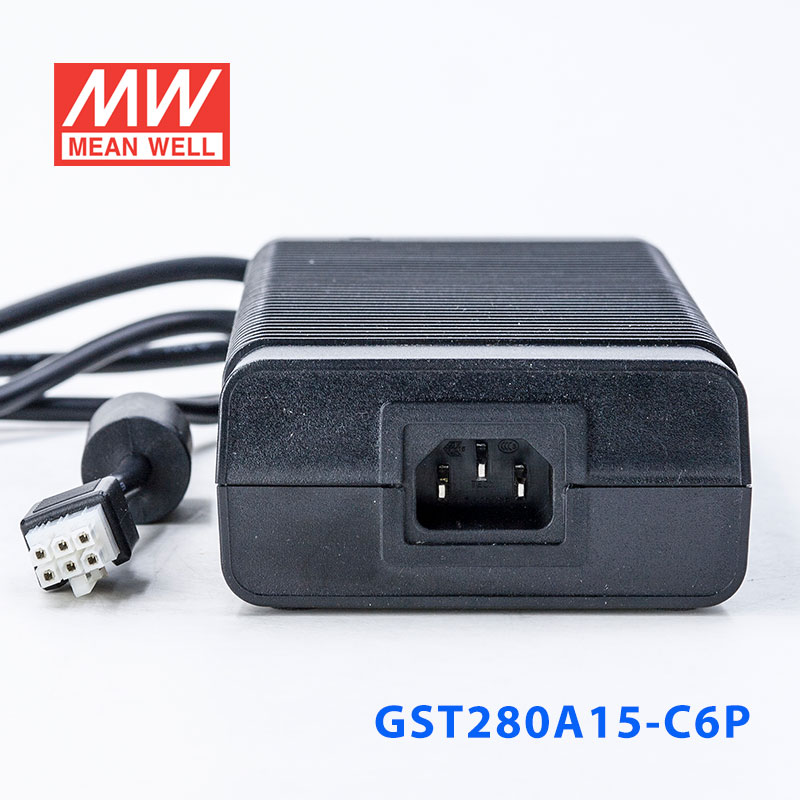

3极交流IEC320-C14输入接口
具有主动式PFC功能
空载消耗<0.5W
能效等级VI
遵守EISA 2007/DoE,NRCan, AU/NZ MEPS,EU ErP
Class Ⅰ 电源(有接地pin)
保护种类：短路/过负载/过电压/过温度
无风扇设计，工作温度范围-30~+70℃
全防护型塑胶外壳

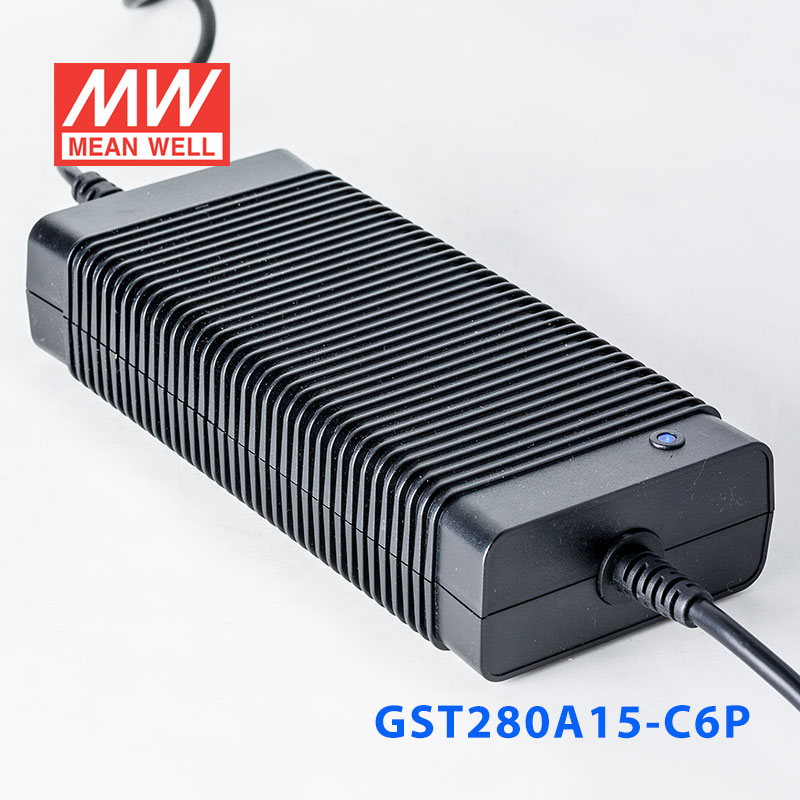

LED指示电源开启
3年质保

规格参数

GST280A15-C6P参数摘自官方规格书（2015-06-12 版）下载规格书 PDF

输出

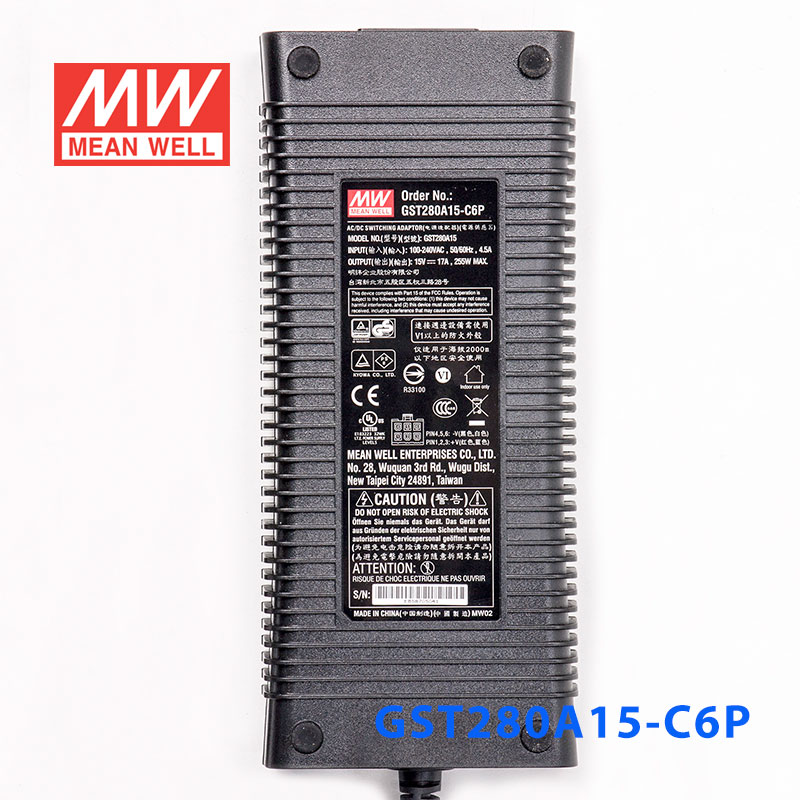

安规型号: GST280A15
直流电压^注2: 15V
额定电流: 17A
电流范围: 0 ~ 17A
额定功率(最大): 255W
纹波与噪声(最大)^注3: 120mVp-p
电压精度^注4: ±5.0%
线性调整率^注5: ±1.0%
负载调整率: ±5.0%
启动,上升时间^注6: 2000ms, 20ms / 230VAC 2000ms, 20ms / 115VAC(满载时)
保持时间(Typ.): 16ms / 230VAC 16ms / 115VAC (满载时)

输入

电压范围^注7: 85 ~ 264VAC 120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.95 / 230VAC PF>0.98 / 115VAC(满载时)
效率(Typ.): 90%
交流电流(Typ.): 3A / 115VAC 1.5A / 230VAC
浪涌电流(最大): 120A / 230VAC
漏电流(最大): 1.5mA / 240VAC

保护

过负载: 额定输出功率的105%~135% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的105%~135% 保护模式:关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: -30～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～40℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范^注8: UL60950-1, CSA C22.2, TUV EN60950-1, BSMI CNS14336, CCC GB4943, PSE J60950-1认证通过
耐压^注8: I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG:SHORT
绝缘阻抗^注8: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注8: 符合EN55022 class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, CNS13438 class B, GB9254 GB17625.1
电磁兼容抗扰度^注8: 符合EN61000-4-2,3,4,5,6,8,11, A级轻工业标准

其它

MTBF: ≥181.24Khrs MIL-HDBK-217F (25℃)
尺寸: 220*95*46mm (L*W*H)
包装: 1.25Kg; 12pcs/16Kg/1.27CUFT

连接器

插头: 参考第3页；其它型号可依客户需求订制
配线: 参考第3页；其它型号可依客户需求订制

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
直流电压测量方法:在50%负载条件下,在插座端子点量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试。(在明纬网站http://www.meanwell.com)

典型应用

消费类电子设备
电信器件
办公设备
工业设备

资料下载

规格书1

GST280A15-C6P 规格书PDF下载

3D 图档1

GST280A15-C6P 3D 图档ZIP下载
