首页产品中心GS SERIES系列GS18B05-P1J

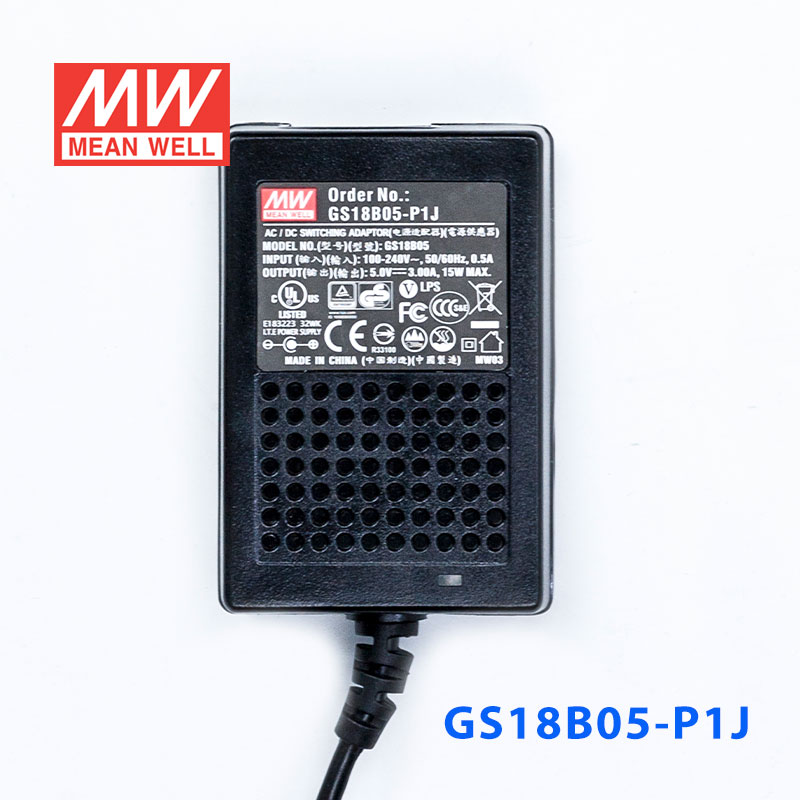

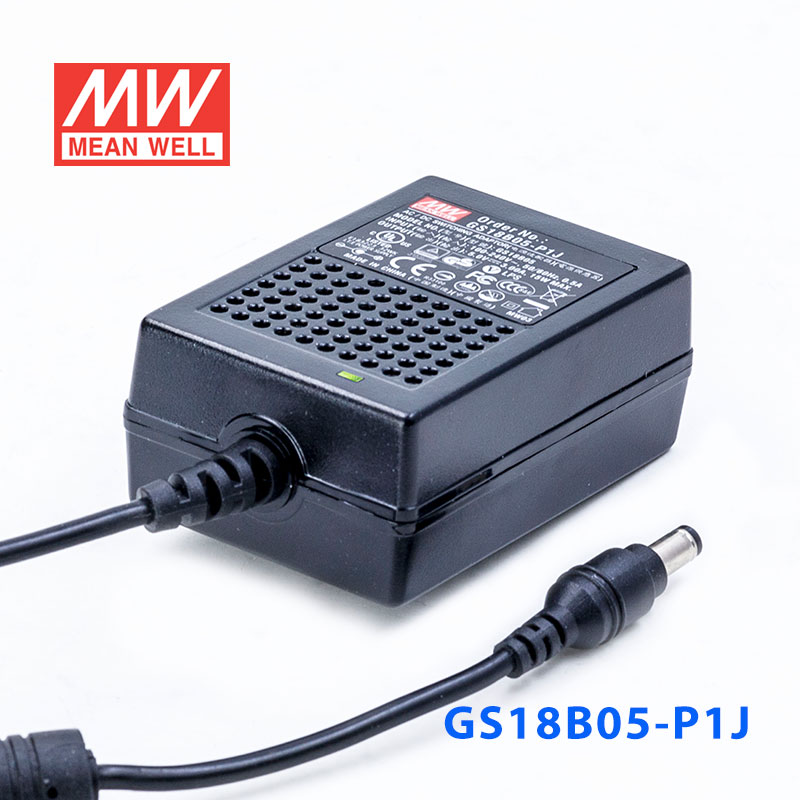

GS18B05-P1J 产品图 1
明纬 MEAN WELL · GS SERIES 系列
明纬官方正品GS SERIES 系列3 年保修

GS18B05-P1J · 绿色能源 电源适配器

双线插口
输出电压
5 V DC
额定功率
15 W
输出电流
3 A
¥70.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 GS18B05-P1J,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCCCCEEACFCC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

GS18B05-P1J 为该系列 5V 输出型号:额定电流 3.0A,额定功率 15W,典型效率 79.5%。

产品特点

  • 国际通用全范围交流输入
  • 空载功率消耗<0.3W
  • 符合ErP step2
  • 符合《2007能源独立和安全法案》规定

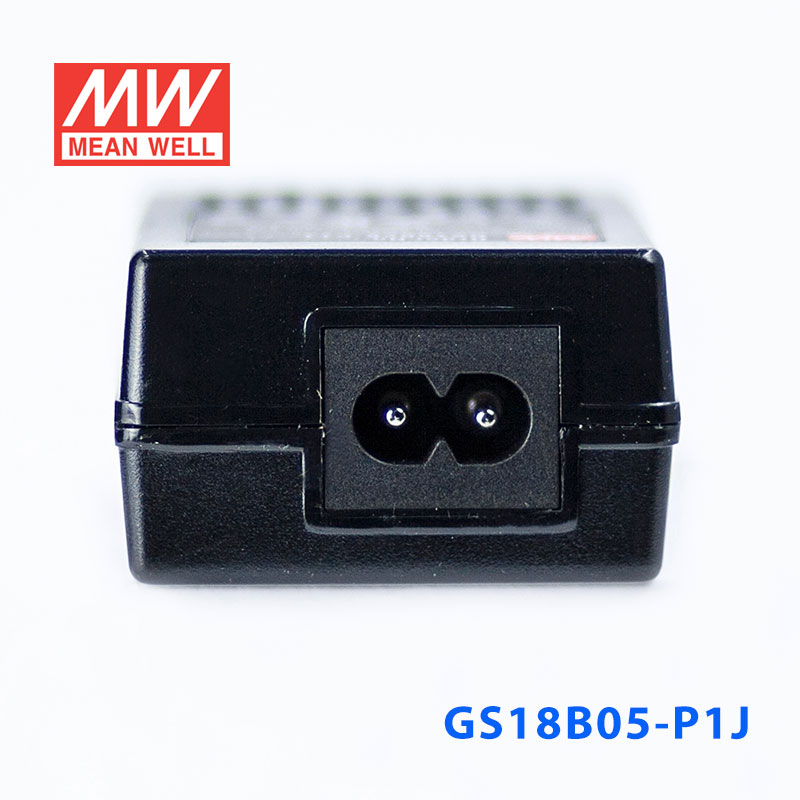

  • 2极交流输入接口符合IEC320-C8
  • Class I电源(无接地pin)
  • 保护种类:短路/过负载/过电压
  • 全封闭塑料外壳
  • LED指示
  • 认证:UL / CUL / TUV / BSMI / CCC / CB / FCC / CE
  • 通过LPS(限功率电源)测试
  • 2年质保

规格参数

GS18B05-P1J·参数摘自官方规格书(2011-06-14 版)下载规格书 PDF

输出

安规型号
GS18B05
直流电压注2
5V
额定电流
3.0A
电流范围
0 ~ 3.0A
额定功率(最大)
15W
纹波与噪声(最大)注3
50mVp-p
电压精度注4
±5.0%
线性调整率注5
±1.0%
负载调整率注6
±5.0%
启动,上升,保持时间
500ms, 20ms, 50ms/230VAC 500ms, 20ms, 15ms/115VAC(满载时)

输入

电压范围
90 ~ 264VAC或135 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
79.5%
交流电流
0.5A / 100VAC
浪涌电流(最大)
45A / 230VAC
漏电流(最大)
0.25mA / 240VAC

保护

过负载
额定输出功率的110%~150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
额定输出电压的105%~135% 保护模式:二极管钳位,输出短路

环境

工作温度
0~+50℃(请参考"减额曲线")
工作湿度
20% ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03% /℃ (0~50℃)
高度/环境限制
宜适用于海拔2000米以下地区以及非热带气候条件下安全使用
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL60950-1, CSA C22.2, TUV EN60950-1, BSMI CNS14336, CCC GB4943认证通过
耐压
I/P-O/P:4242VDC
绝缘阻抗
I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55022, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, CNS13438 class B, GB9254
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11, A级轻工业标准

其它

MTBF
≥500Khrs MIL-HDBK-217F (25℃)
尺寸
79*54*33mm (L*W*H)
包装
210g ; 60pcs / 13.5kg / CARTON

连接器

插头
详见第二页
配线
详见第二页
测试条件与备注7
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
  2. 直流电压测量方法:在50%负载条件下,在插头端子末端量测。
  3. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  4. 精度:包含设定误差、线性调整率和负载调整率。
  5. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  6. 负载调整率测量方法:从额定负载的20%~100%。
  7. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。

典型应用

■ 典型应用

  • IT设备 — 路由器、交换机、网络存储设备、小型服务器等。
  • 安防监控 — 摄像头、录像机、门禁系统、报警设备等。
  • LED照明 — 小型LED灯具、LED显示屏、装饰照明等。
  • 消费电子 — 智能家居设备、充电器、小型家电等。
  • 工业控制 — 工业传感器、控制器、自动化设备等。

资料下载

规格书1

GS18B05-P1J 规格书PDF下载

认证证书8

CB认证证书CB · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
UL认证证书UL · 点击下载 ↓PDF下载
BSMI认证证书BSMI · 点击下载 ↓PDF下载
CE认证证书CE · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
CCC认证证书CCC · 点击下载 ↓PDF下载

测试报告1

测试报告GS18X05-RPTPDF下载
