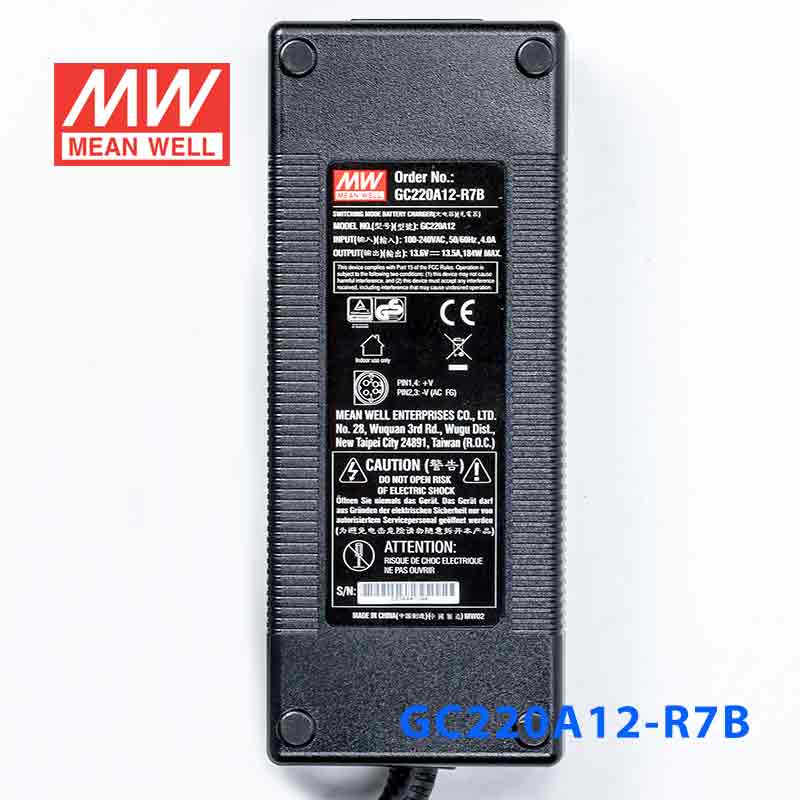

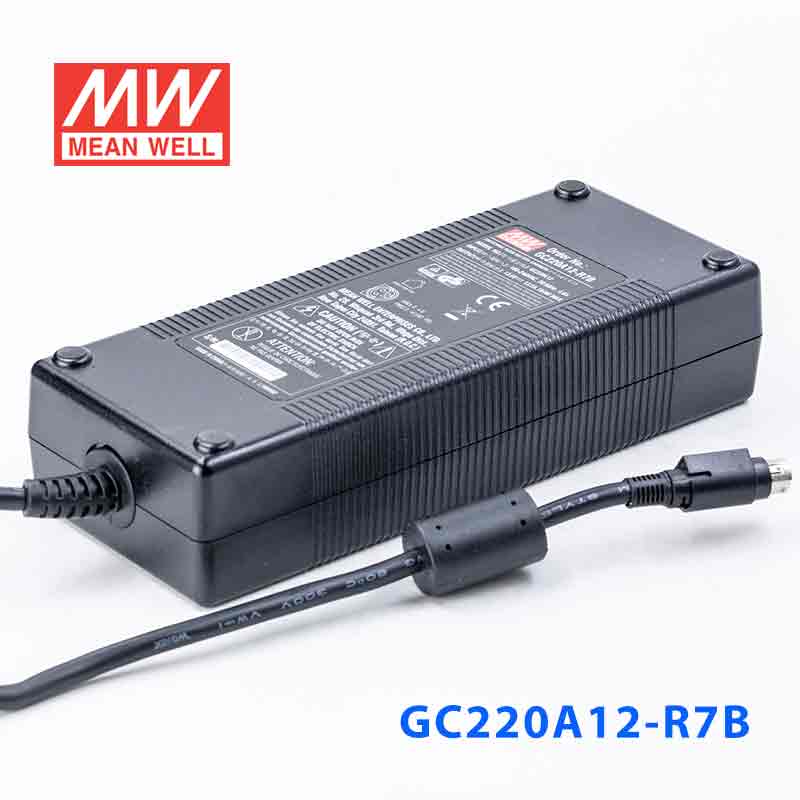

GC220A12-R7B · 带充电功能的绿色节能适配器

Mean Well · Enclosed Switching Power Supply · 183.6W 13.6

输出电压: 13.6 V DC
额定功率: 183.6 W
输出电流: 13.5 A

¥380.00市场价 ¥494.00含 13% 增值税

选择型号 — GC220系列GC220A12-R7B

GC220A12-AD1183.6W · 13.6V · 13.5A

GC220A12-R7B183.6W · 13.6V · 13.5A

GC220A24-AD1217.6W · 27.2V · 8A GC220A24-R7B217.6W · 27.2V · 8A GC220A48-AD1217.6W · 54.4V · 4A GC220A48-R7B217.6W · 54.4V · 4A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 GC220A12-R7B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC FCC TÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GC220A12-R7B 为该系列型号：额定功率 183.6W，典型效率 89%。

产品特点

可给铅酸蓄电池(加水式，胶体式和吸附玻璃纤维式)和锂电池(锂铁，锂猛)充电 (备注1)

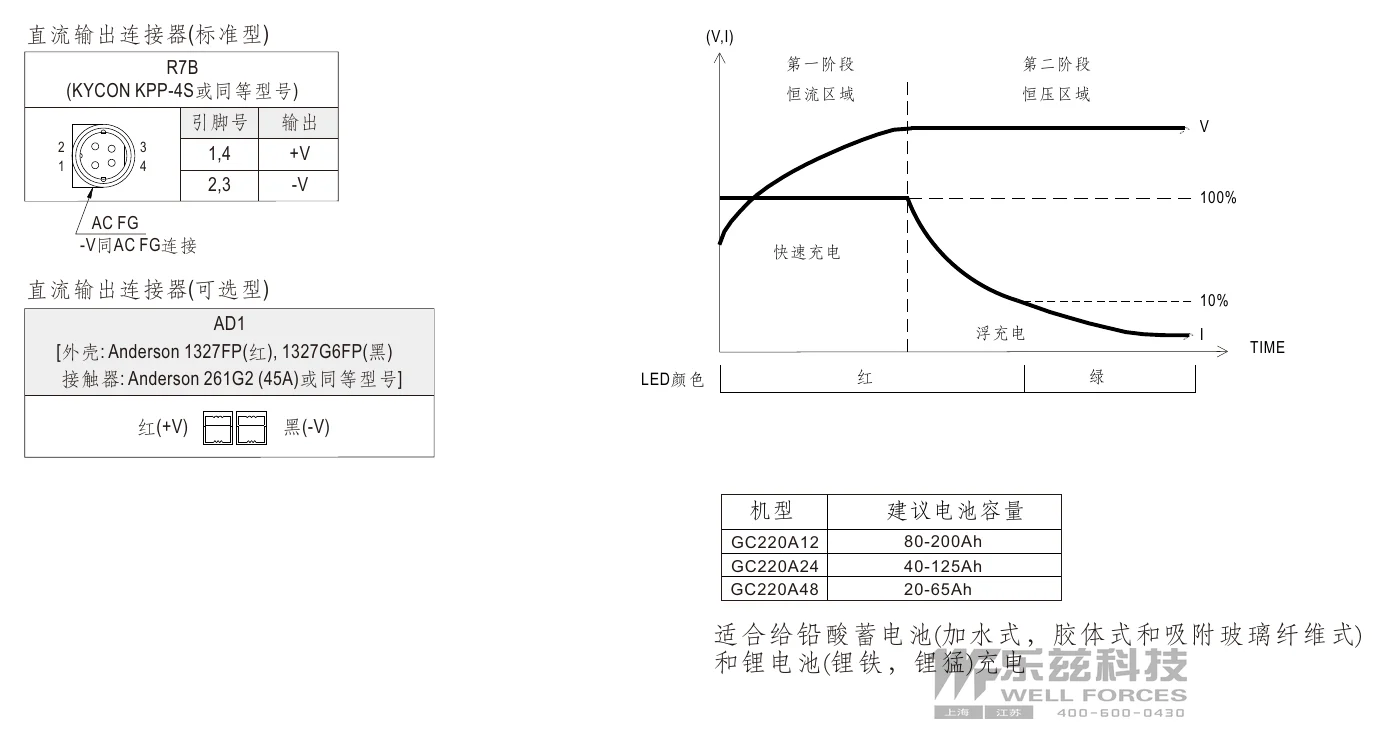

2阶充电特性
国际通用全范围交流输入
具有主动式PFC功能，PF>0.90
空载消耗<1W

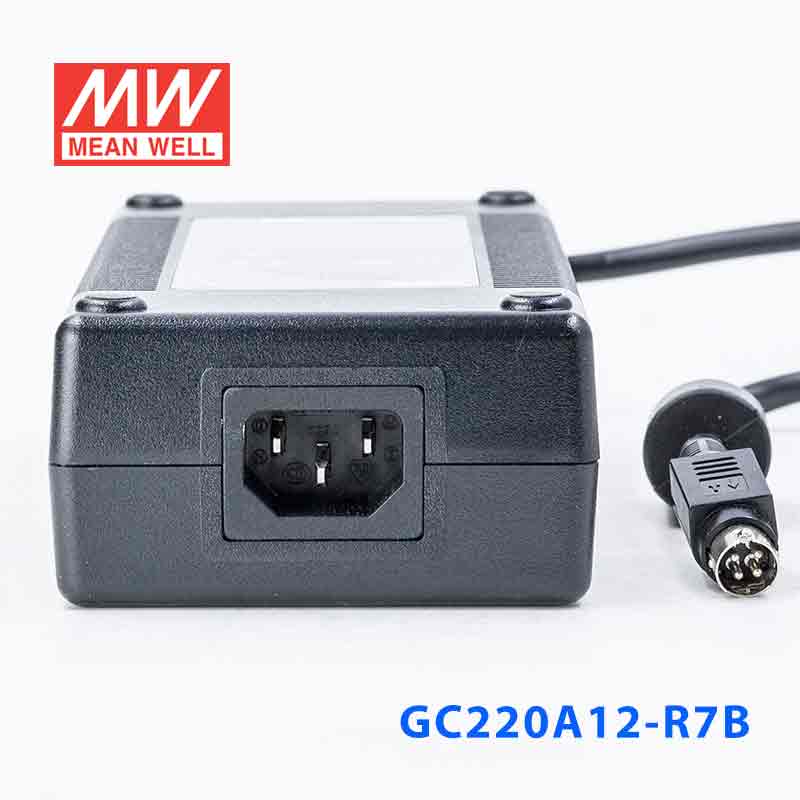

3极交流IEC320-C14输入接口
Class I电源(具有接地pin)
保护种类：短路/过负载/过电压/过温度
自然风冷
全封闭式塑胶外壳

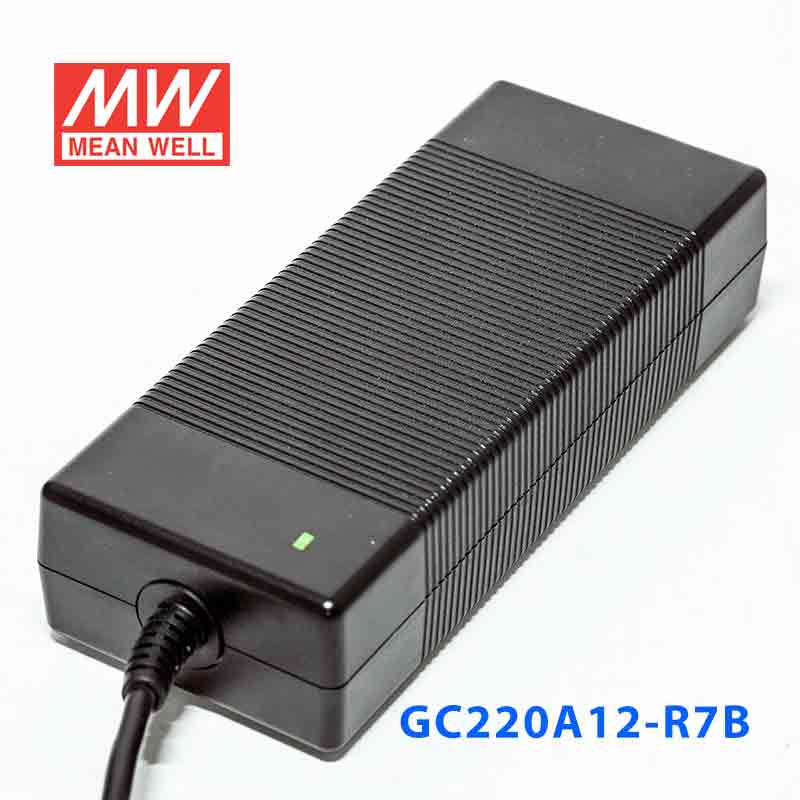

2种颜色LED指示充电状态
认证UL / TUV / EAC / CB / FCC / CE / UKCA
2年质保

规格参数

GC220A12-R7B参数摘自官方规格书（2024-10-30 版）下载规格书 PDF

输出

安规型号: GC220A12
直流电压(Typ.): 13.6V
推荐电池容量^注3: 80 ~ 200Ah
连续输出电流 (Typ.): 13.5A
额定功率: 183.6W
LED指示器: 充电中(CC) : 红浮充中(CV) : 绿

输入

电压范围^注4: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.90 / 230VAC PF>0.98 / 115VAC(满载时)
效率(Typ.): 89%
交流电流: 4A / 115VAC 2A / 230VAC
浪涌电流(最大): 120A / 230VAC
漏电流(最大): 1.5mA / 240VAC

保护

过负载^注5: 额定输出功率的90%~ 110% 保护模式:恒流限制，负载异常条件移除后可自动恢复
短路: 保护模式:打嗝模式，异常条件移除后可自动恢复
过电压: 额定输出电压的105%~ 135% 保护模式:关闭输出电压，重启后恢复
过温度: 95℃±10℃(TSW1:在功率晶体管的散热器上检测) 保护模式:关闭输出电压，温度下降后可自动恢复

环境

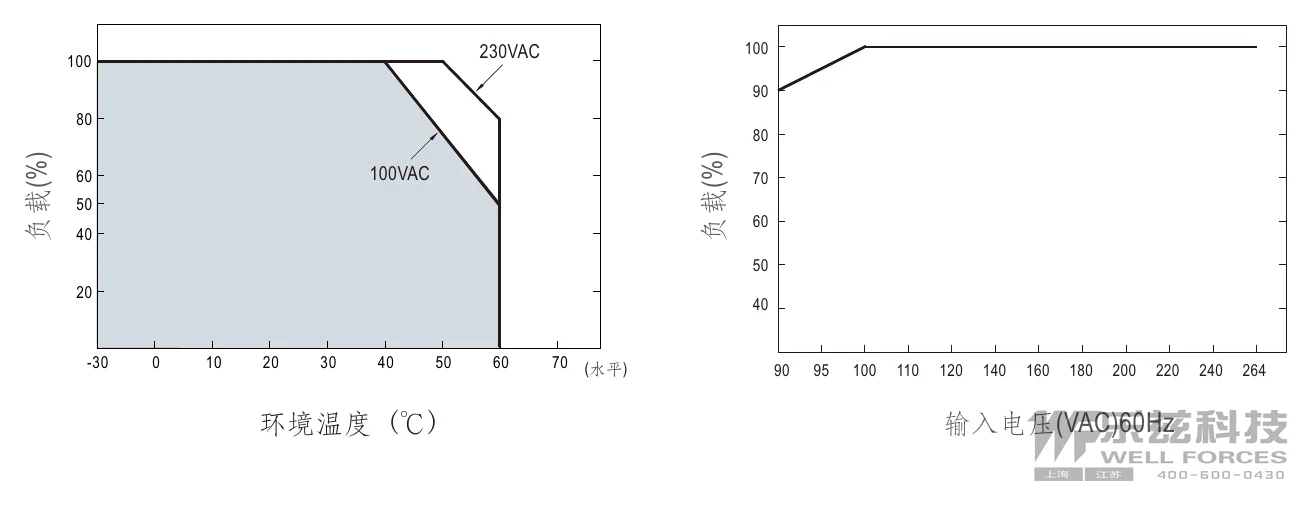

工作温度: -30～+60℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X,Y,Z轴各60分钟

安规和电磁兼容

安全规范: UL1012 (仅GC220Axx-AD1),TUV BS EN/EN62368-1,EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 class B, BS EN/EN61000-3-2,3, FCC PART 15 / CISPR22 class B, CAN ICES-3(B)-NMB-(B), EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11,轻工业标准, EAC TP TC 020

其它

MTBF: 1557.3K hrs min. Telcordia SR-332 (Bellcore) ; 170.2K hrs min. MIL-HDBK-217F (25℃)

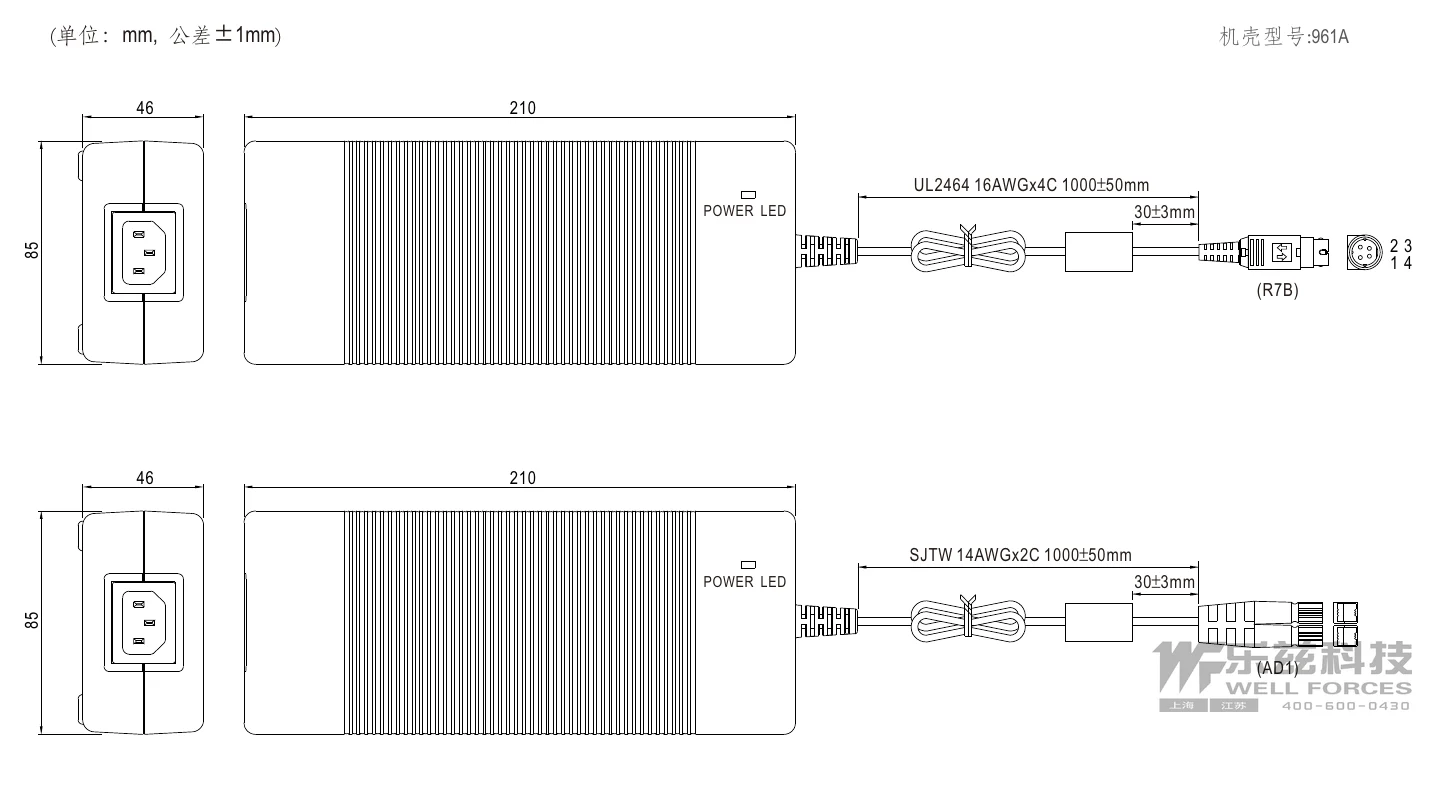

尺寸: 210*85*46mm (L*W*H)

连接器

插头: 祥见第2页 ; 其它型号可依客户需求订制
配线: 祥见第2页 ; 其它型号可依客户需求订制

测试条件与备注7

充电器规格可能需依电池规格而修订, 请与电池供货商和明纬接洽细节。
如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
这是铭纬建议的范围，电池的最大充电电压限制请参照电池供应商意见。
低输入电压情况下需减额输出，具体请参照减额曲线图。
恒流操作范围是50~100%额定输出电压。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

■ 典型应用

工业自动化设备 — 为各类工业控制器、传感器和执行器提供稳定电源。
电池充电系统 — 作为12V铅酸电池或锂电池的充电适配器。
通信设备 — 适用于路由器、交换机、基站等通信基础设施。
LED照明与显示 — 为大功率LED灯具或显示屏提供驱动电源。
安防监控系统 — 驱动监控摄像头、录像机及门禁系统。
便携式电子设备 — 为需要外部电源的便携式医疗、检测设备供电。
