首页产品中心GC系列系列GC160A12-R7B

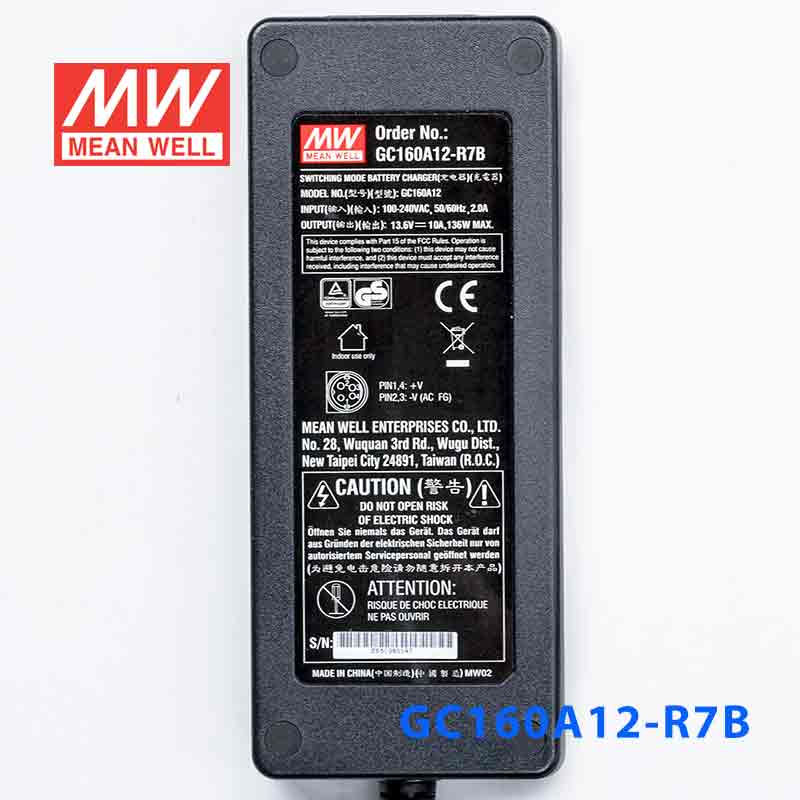

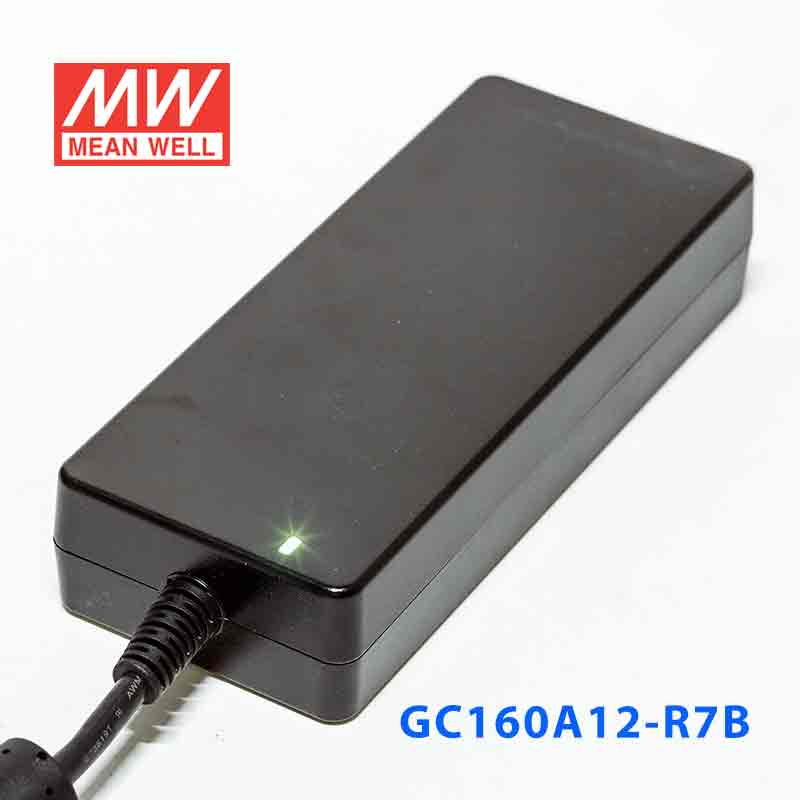

GC160A12-R7B 产品图 1
明纬 MEAN WELL · GC系列 系列
明纬官方正品GC系列 系列3 年保修

GC160A12-R7B · 带充电功能的绿色节能适配器

Mean Well · Enclosed Switching Power Supply · 136W 13.6

输出电压
13.6 V DC
额定功率
136 W
输出电流
10 A
¥271.00市场价 ¥352.30含 13% 增值税
选择型号 — GC160系列GC160A12-R7B
GC160A12-AD1136W · 13.6V · 10A库存:无货
GC160A12-R7B136W · 13.6V · 10A库存:即将售罄
GC160A24-AD1160.2W · 27.2V · 5.89A库存:无货GC160A24-R7B160.2W · 27.2V · 5.89A库存:无货GC160A48-AD1160.5W · 54.4V · 2.95A库存:即将售罄GC160A48-R7B160.5W · 54.4V · 2.95A库存:无货

即将售罄无货

现货 · 上海仓 1 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 GC160A12-R7B,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACFCCTÜV可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

GC160A12-R7B 为该系列型号:额定功率 136W,典型效率 89%。

产品特点

  • 可给铅酸蓄电池(加水式,胶体式和吸附玻璃纤维式)和锂电池(锂铁,锂猛)充电 (备注1)
  • 2阶充电特性
  • 国际通用全范围交流输入
  • 具有主动式PFC功能,PF>0.94
  • 空载消耗<1W

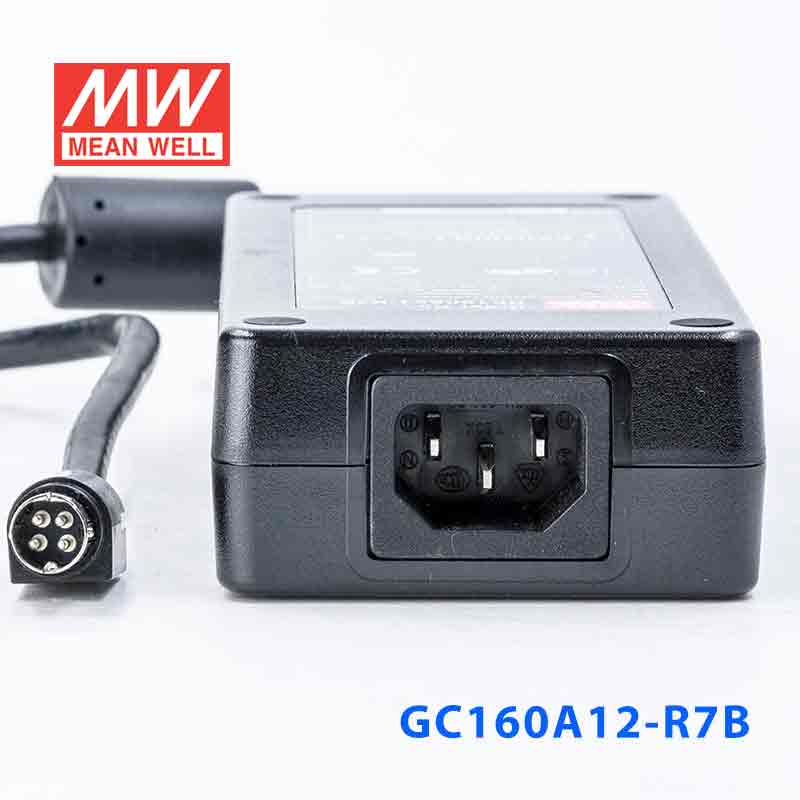

  • 3极交流IEC320-C14输入接口
  • Class I电源(具有接地pin)
  • 保护种类:短路/过负载/过电压/过温度
  • 自然风冷
  • 全封闭塑胶外壳
  • 2色LED指示充电状态
  • 认证:UL / TUV / EAC / CB / FCC / CE / UKCA
  • 2年质保

规格参数

GC160A12-R7B·参数摘自官方规格书(2024-10-30 版)下载规格书 PDF

输出

安规型号
GC160A12
直流电压(Typ.)
13.6V
推荐电池容量注3
60 ~160Ah
连续输出电流(Typ.)
10A
额定功率
136W
LED指示
充电中(CC) : 红 浮充中(CV) : 绿

输入

电压范围注4
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
功率因数(Typ.)
PF>0.94 / 230VAC PF>0.98 / 115VAC(满载时)
效率(Typ.)
89%
交流电流
1.85A / 115VAC 1A / 230VAC
浪涌电流(最大)
120A / 230VAC
漏电流(最大)
0.75mA / 240VAC

保护

过负载注5
额定输出功率的90%~ 110% 保护模式:恒流限制,负载异常条件移除后可自动恢复
短路
保护模式:打嗝模式,短路异常条件移除后可自动恢复
过电压
额定输出电压的105%~ 135% 保护模式:关断输出电压,重启恢复
过温度
90℃±10℃(RTH2:检测内部环境温度) 保护模式:关断输出电压,重启恢复

环境

工作温度
-30~+70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL1012 (仅GC160Axx-AD1), TUV BS EN/EN62368-1,EAC TP TC 004 认证通过
耐压
I/P-O/P:3KVAC
绝缘阻抗
I/P-O/P:100M Ohms/500VDC/25℃/70%RH
电磁兼容发射
符合BS EN/EN55032 class B, FCC PART 15 / CISPR22 class B, CAN ICES-3(B)-NMB-(B), BS EN/EN61000-3-2,3, EAC TP TC 020
电磁兼容抗扰度
符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035, 轻工业标准,EAC TP TC 020

其它

MTBF
2197.9K hrs min. Telcordia SR-332 (Bellcore) ; 274.1K hrs min. MIL-HDBK-217F (25℃)
尺寸
175*72*35mm (L*W*H)

连接器

插头
祥见第2页 ; 其它型号可依客户需求订制
配线
祥见第2页 ; 其它型号可依客户需求订制
测试条件与备注7
  1. 充电器规格可能需依电池规格而修订, 请与电池供货商和明纬接洽细节。
  2. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
  3. 这是明纬建议的范围,电池的最大充电电压限制请参照电池供应商意见。
  4. 低输入电压情况下需减额输出,具体请参照减额曲线图。
  5. 恒流操作范围是50~100%额定输出电压。
  6. 电源被视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

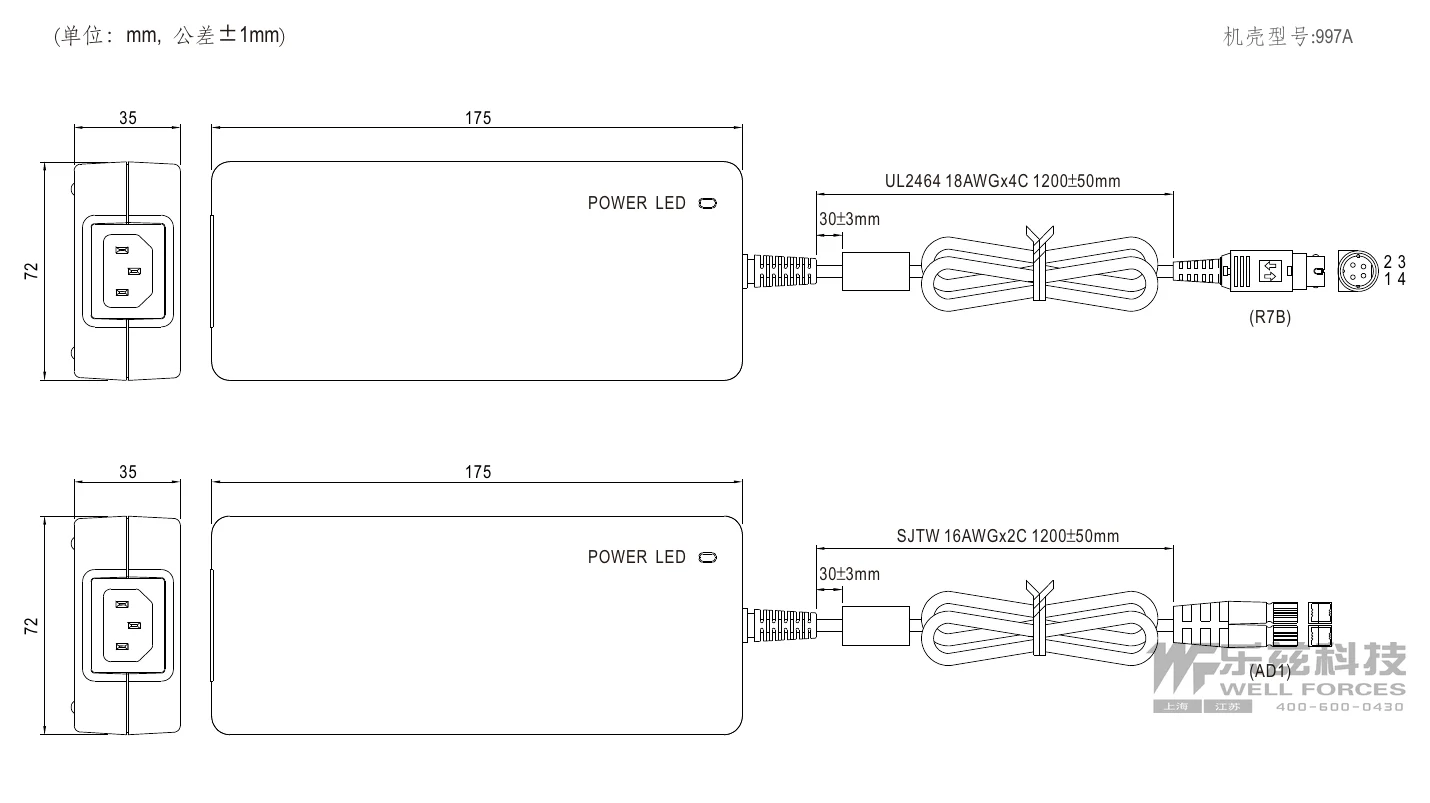

GC160A12-R7B 机构尺寸
机构尺寸左右滑动 · 点击查看大图

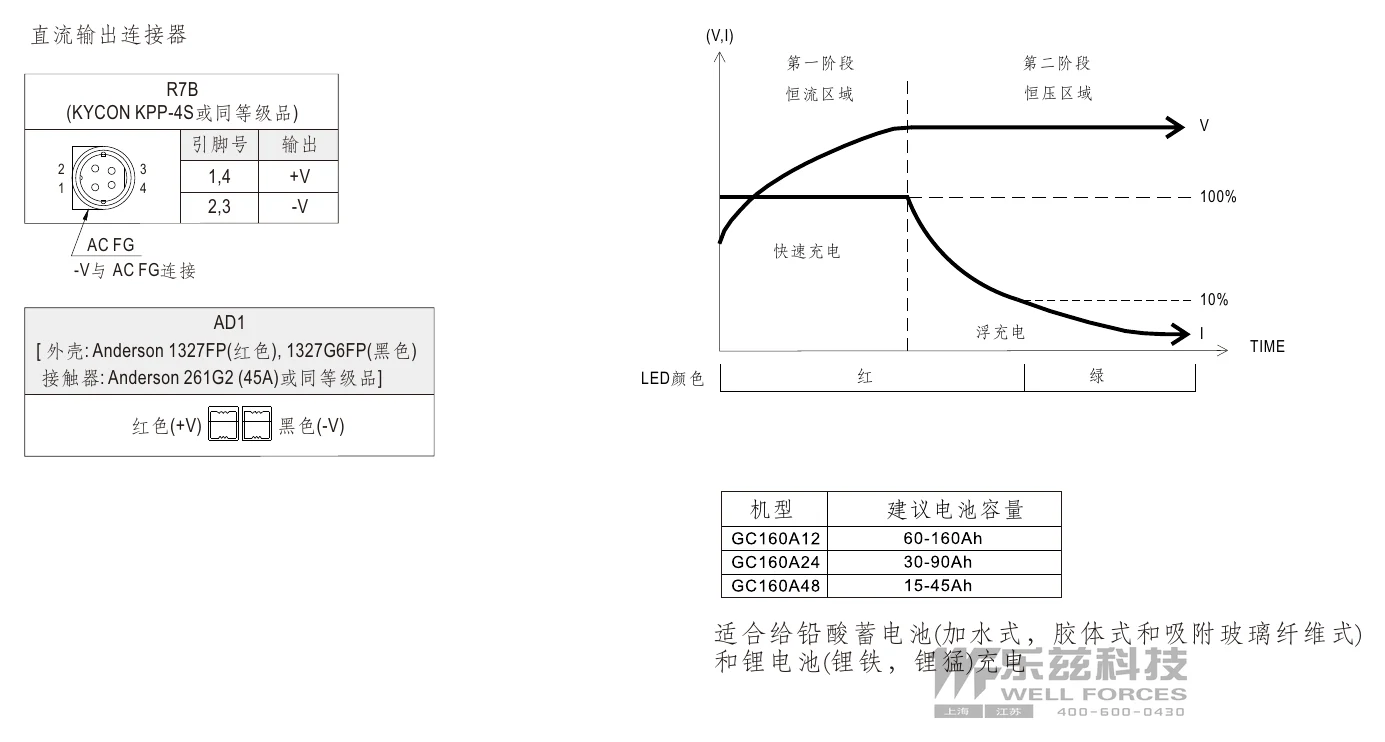

GC160A12-R7B 插头分配
插头分配左右滑动 · 点击查看大图

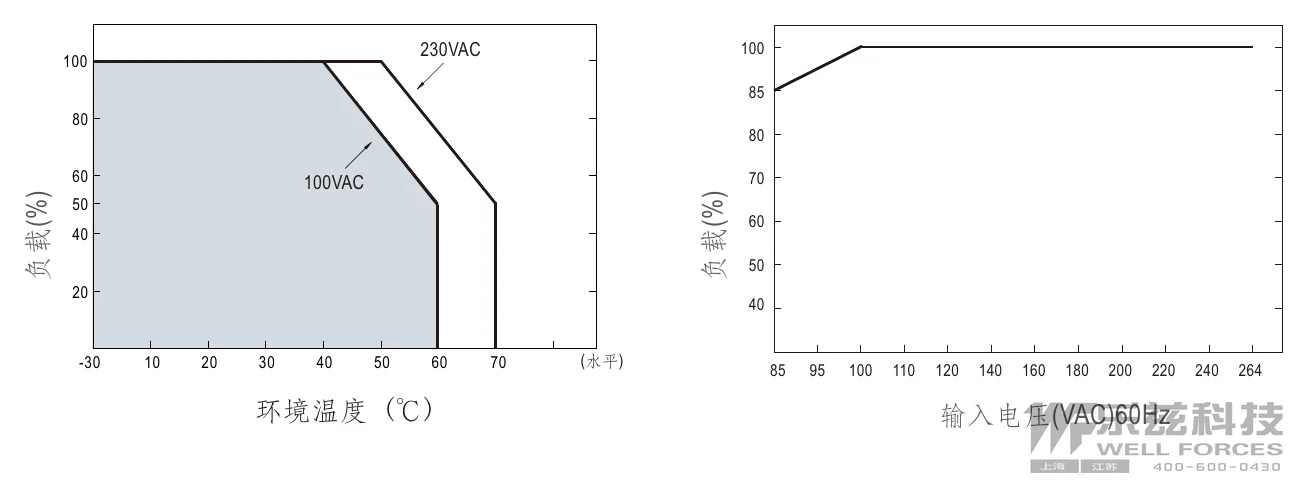

GC160A12-R7B 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 安防监控系统 — 为摄像头、录像机、门禁系统提供稳定电源及充电功能。
  • 工业自动化设备 — 驱动小型控制器、传感器、执行器等工业控制单元。
  • LED照明及显示 — 为中小型LED灯具、广告牌、显示屏提供恒压供电。
  • 充电应用 — 适用于各类电池充电器、备用电源系统及便携式设备充电。
  • 通信设备 — 为路由器、交换机、无线基站等通信终端供电。

资料下载

规格书1

GC160A12-R7B 规格书PDF下载

认证证书10

PSE认证证书PSE · 点击下载 ↓PDF下载
TÜV认证证书TÜV · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
FCC认证证书FCC · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载
CE认证证书CE · 点击下载 ↓PDF下载
UK认证证书UK · 点击下载 ↓PDF下载
UL认证证书UL · 点击下载 ↓PDF下载
EAC认证证书EAC · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
