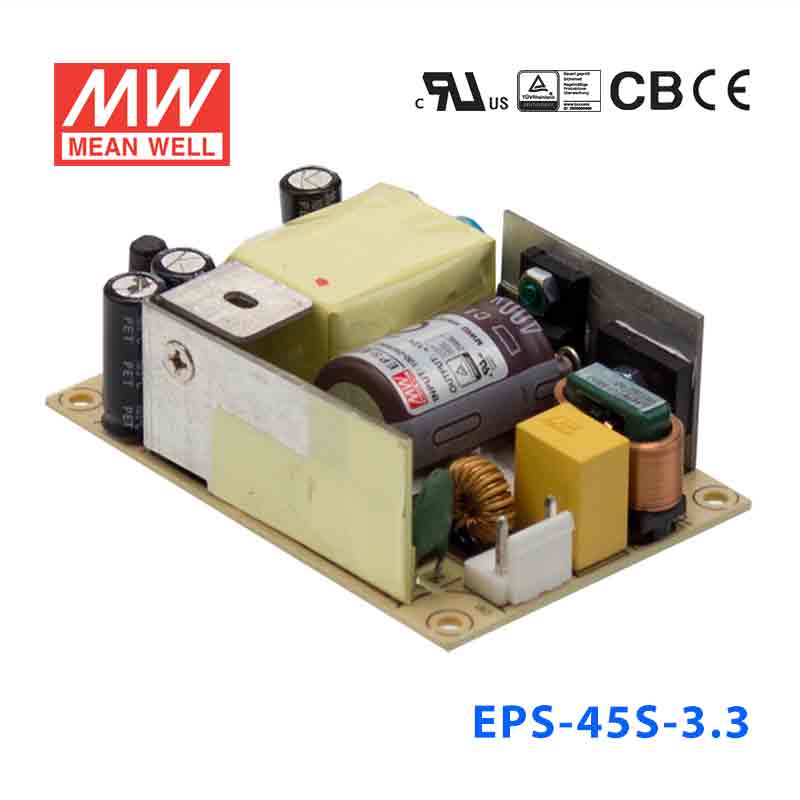

EPS-45S-3.3 · 3.3V 单路输出裸板高效低空载损耗开关电源

Mean Well · Enclosed Switching Power Supply · 26.4W 3.3

输出电压: 3.3 V DC
额定功率: 26.4 W
输出电流: 8 A

¥68.00市场价 ¥88.40含 13% 增值税

选择型号 — EPS-45S系列EPS-45S-3.3

EPS-45S-3.326.4W · 3.3V · 8A

EPS-45S-540W · 5V · 8A EPS-45S-7.540.5W · 7.5V · 5.4A EPS-45S-1245.6W · 12V · 3.8A EPS-45S-1545W · 15V · 3A EPS-45S-2445.6W · 24V · 1.9A EPS-45S-4845.1W · 48V · 0.94A

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 EPS-45S-3.3，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EACTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

EPS-45S-3.3 为该系列 3.3V 输出型号：额定电流 8A，额定功率 26.4W，典型效率 80%。

EPS-45S系列是一款45W高可靠性绿色环保基板型工业用电源供应器，3"×2"封装，具有高功率密度，输入范围80~264VAC，整系列提供从3.3V到48V几种不同的输出电压。效率高达91%，低于0.1W的超低空载功耗，能够应用于ClassⅡ(无FG)的系统设计。

产品特点

3"×2"小巧外形
国际通用全范围交流输入
ClassⅡ(无FG) 设备
空载消耗<0.1W
效率高达91%
1U外型
保护种类：短路/过负载/过电压
自然风冷
-30~70℃ 宽温度工作范围
可在海拔5000米条件下操作
LED指示电源启动
3年质保

规格参数

EPS-45S-3.3参数摘自官方规格书（2026-03-31 版）下载规格书 PDF

输出

直流电压: 3.3V
额定电流: 8A
电流范围: 0 ~ 8.8A
额定功率: 26.4W
峰值负载(10秒)^注2: 29W
纹波与噪声(最大)^注3: 80mVp-p
电压调整范围: 3.1 ~ 3.6V
电压精度^注4: ±2.0%
线性调整率: ±0.5%
负载调整率: ±2.0%
启动、上升时间: 500ms, 30ms / 230VAC 500ms, 30ms / 115VAC(满载时)
保持时间(Typ.): 30ms / 230VAC 12ms / 115VAC(满载时)

输入

电压范围^注5: 80 ~ 264VAC
频率范围: 47 ~ 63Hz
效率(Typ.): 80%
交流电流(Typ.): 1.2A / 115VAC 1A / 230VAC
浪涌电流(Typ.): 冷启动 30A/115VAC 60A/230VAC
漏电流(最大): 0.25mA/264VAC

保护

过负载: 额定输出功率的115 ~ 150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 3.8~5V 保护模式:关闭输出，电源重启后可恢复正常输出

环境

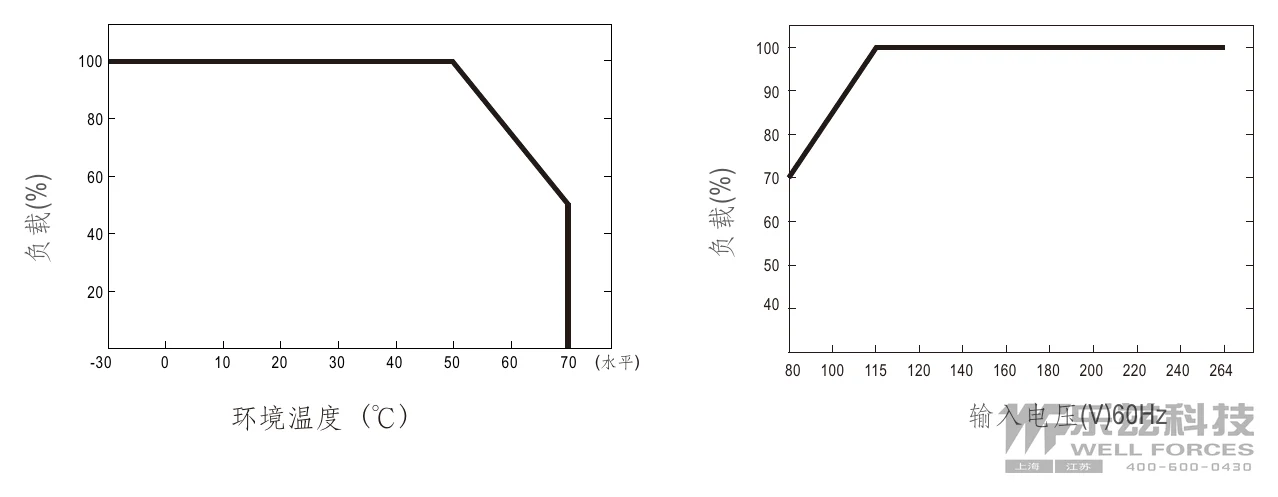

工作温度: -30～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
操作海拔高度^注7: 5000米
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容

安全规范: UL62368-1,TUV BS EN/EN62368-1, BS EN/EN60335-1, CCC GB4943.1, EAC TP TC 004 认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032(CISPR32) Class B, BS EN/EN61000-3-2,3,GB9254.1 Class B,GB17625 Class A, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 重工业标准,EAC TP TC 020

其它

MTBF: 3334.3K hrs min. Telcordia SR-332 (Bellcore) ; 706.6K hrs min. MIL-HDBK-217F (25℃)
尺寸: 76.2*50.8*24mm or 3" * 2" *0.945" inch (L*W*H)
包装: 0.11Kg; 120pcs/14.2Kg/0.94CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
每30秒内峰值占空比为有33%，平均输出功率不应超过额定功率。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照减额曲线图。
接触电流测量方法：从初级输入到直流输出。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)

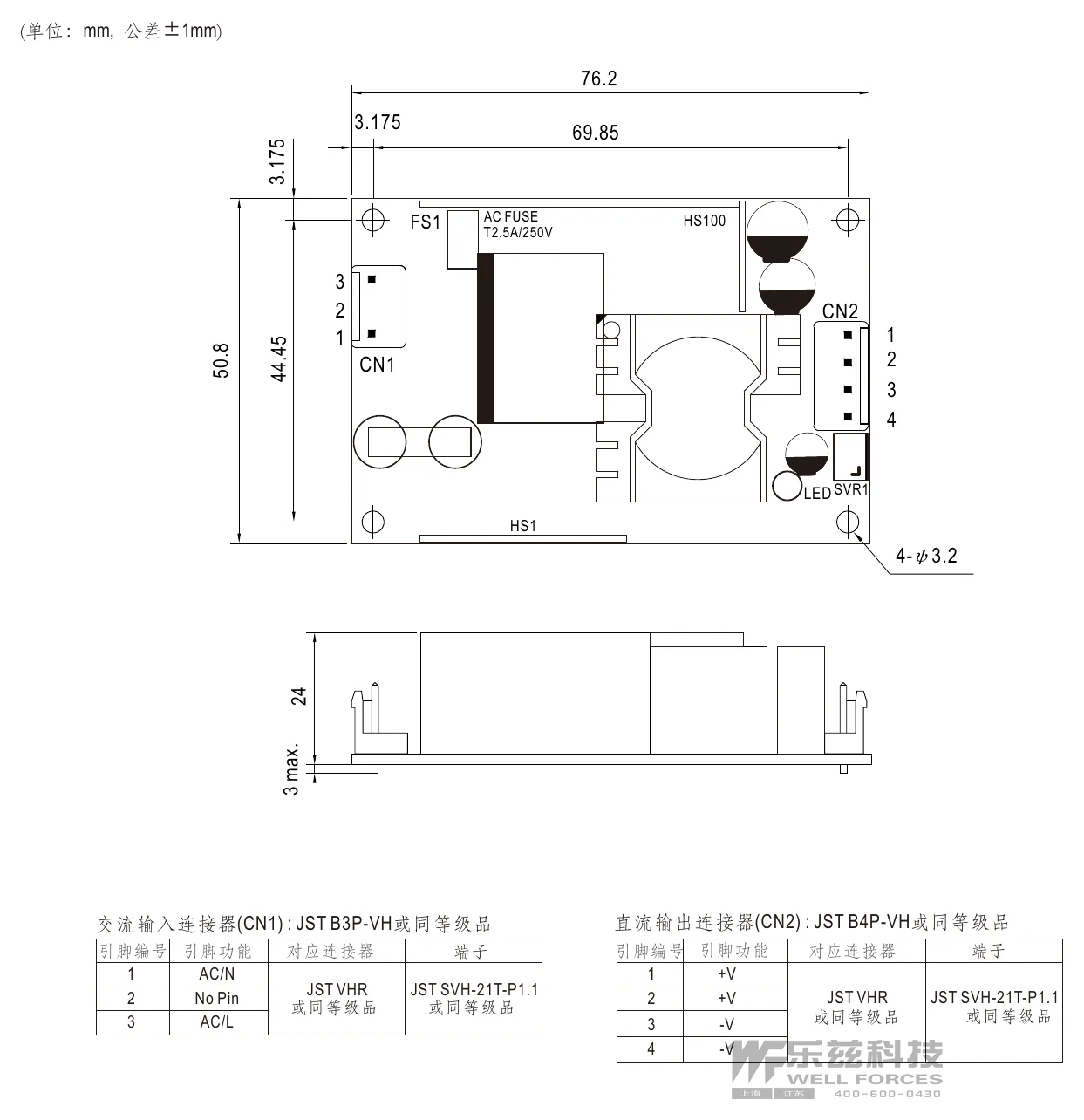

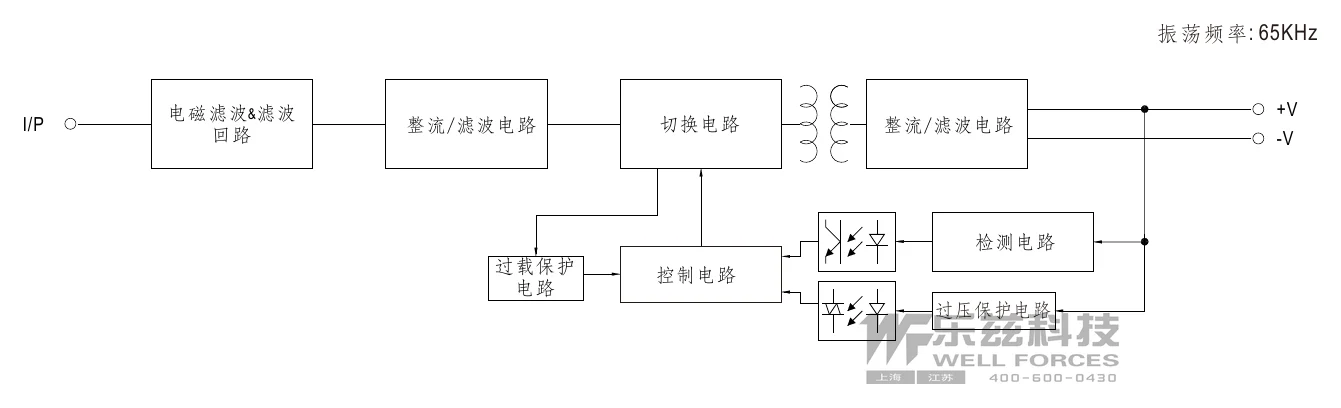

技术图纸

典型应用

工业电子设备
机械设备
工厂自动化设备
手持电子设备
