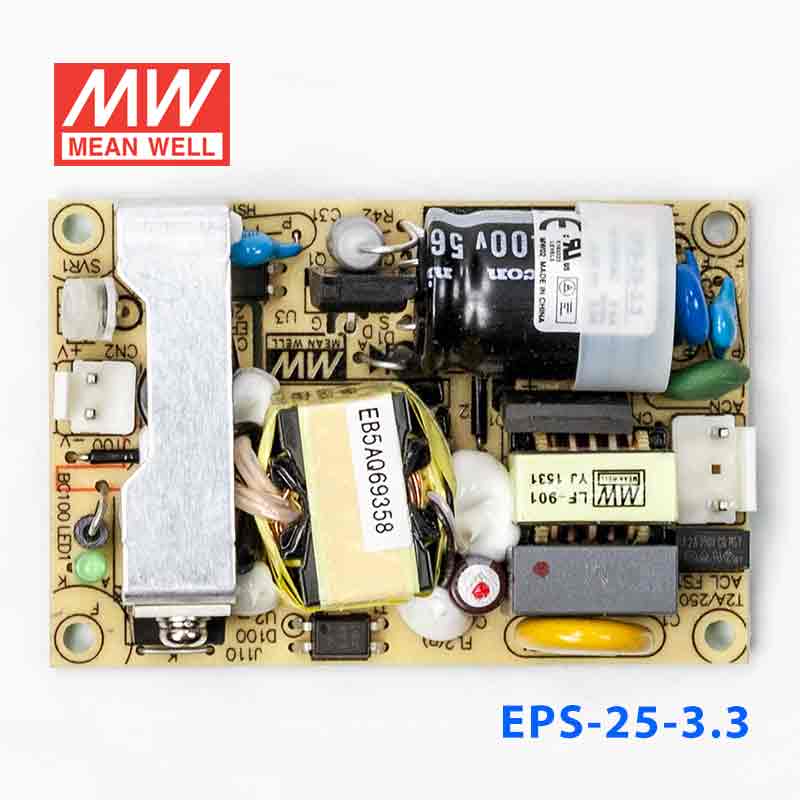

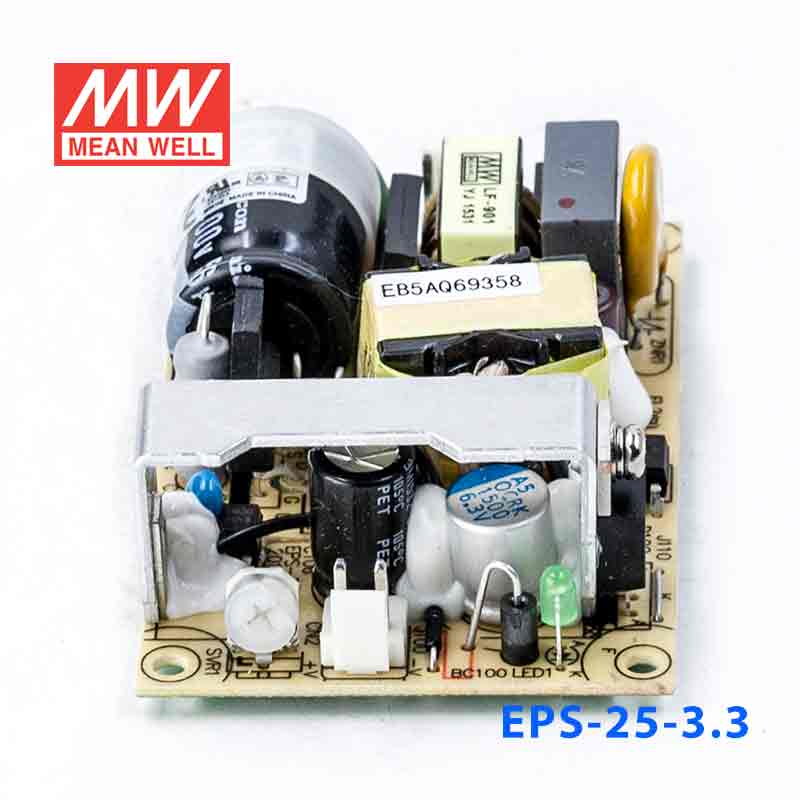

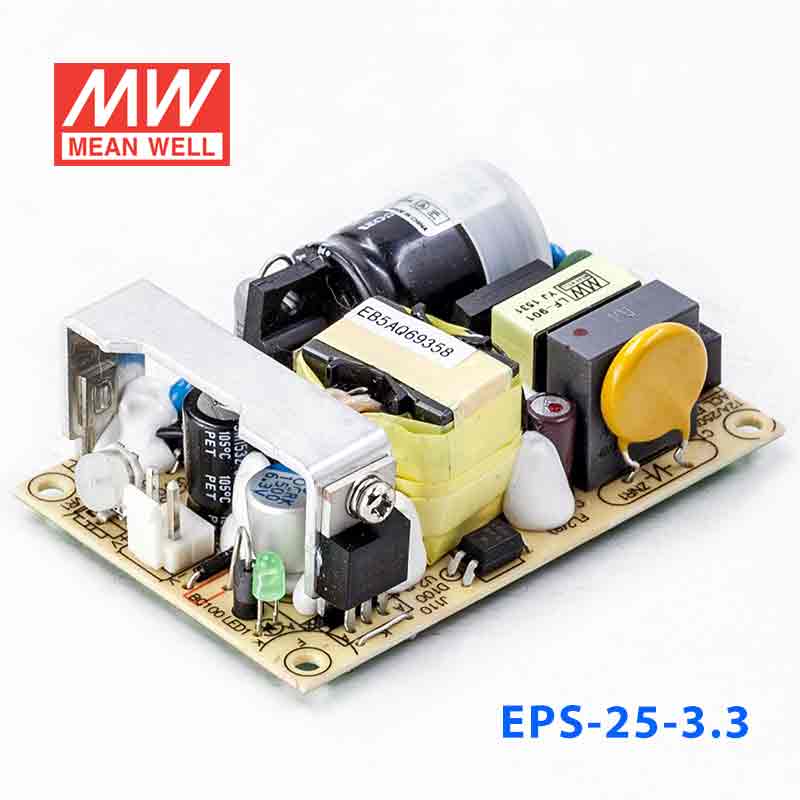

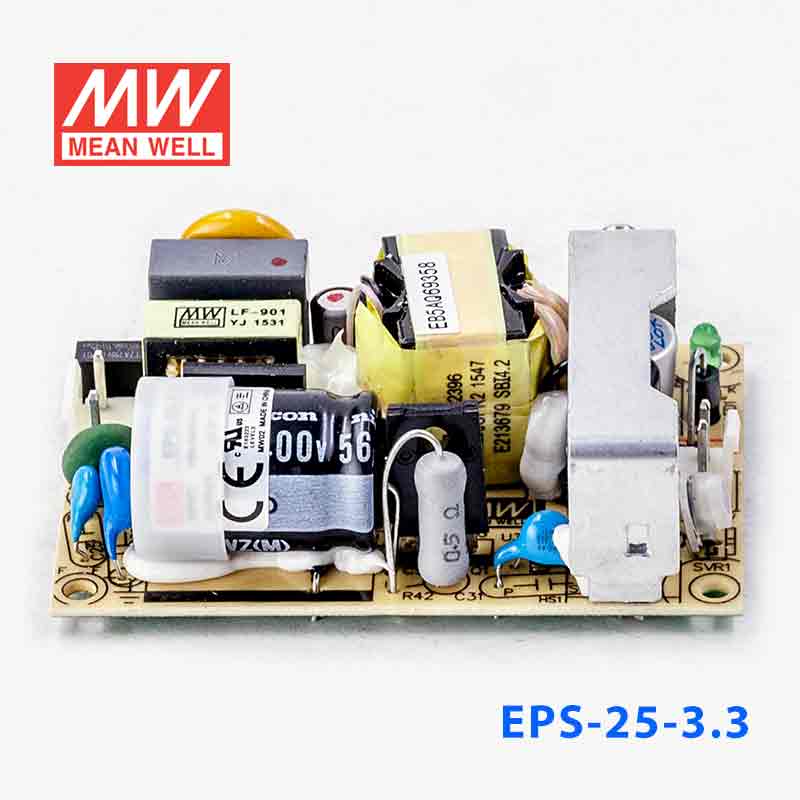

EPS-25-3.3 · 3.3V 单路输出裸板高效低空载损耗开关电源

Mean Well · Enclosed Switching Power Supply · 16.5W 3.3

输出电压: 3.3 V DC
额定功率: 16.5 W
输出电流: 5 A

¥58.00市场价 ¥75.40含 13% 增值税

选择型号 — EPS-25系列EPS-25-3.3

EPS-25-3.316.5W · 3.3V · 5A

EPS-25-525W · 5V · 5A EPS-25-7.525.5W · 7.5V · 3.4A EPS-25-1225.2W · 12V · 2.1A EPS-25-1525.5W · 15V · 1.7A EPS-25-2425.2W · 24V · 1.05A EPS-25-2725.6W · 27V · 0.95A EPS-25-3625.2W · 36V · 0.7A EPS-25-4825.4W · 48V · 0.53A

现货即将售罄无货

现货 · 上海仓 90 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 EPS-25-3.3，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EACTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

EPS-25-3.3 为该系列 3.3V 输出型号：额定电流 5A，额定功率 16.5W，典型效率 79%。

产品特点

国际通用全范围交流输入
效率高达90%
保护种类：短路/过负载/过电压
自然风冷
3"×2"小型化尺寸
LED指示电源启动
空载消耗< 0.3W
3年质保

规格参数

EPS-25-3.3参数摘自官方规格书（2026-03-31 版）下载规格书 PDF

输出

直流电压: 3.3V
额定电流: 5A
电流范围: 0 ~ 5.5A
额定功率: 16.5W
峰值负载(10秒)^注6: 18.15W
纹波与噪声(最大)^注2: 60mVp-p
电压调整范围: 3.1 ~ 3.6V
电压精度^注3: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 1000ms, 30ms/230VAC 1000ms, 30ms/115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注5: 85 ~ 264VAC 120 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 79%
交流电流(Typ.): 0.6A/115VAC 0.4A/230VAC
浪涌电流(Typ.): 冷启动: 35A/230VAC
漏电流: <1mA/240VAC

保护

过负载: 额定输出功率的115%~ 170% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 3.7 ~ 4.6V 保护模式:关断输出，电源重启后可恢复正常输出

环境

工作温度: -30～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
操作海拔高度^注8: 2000米
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X,Y,Z各60分钟

安规和电磁兼容

安全规范: UL62368-1,TUV BS EN/EN62368-1,CCC GB4943.1,EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射^注4: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,GB9254.1 Class B,GB17625 Class A, EAC TP TC 020
电磁兼容抗扰度^注4: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035,重工业标准,EAC TP TC 020

其它

MTBF: 3830.1K hrs min. Telcordia SR-332 (Bellcore) ; 655.4K hrs min. MIL-HDBK-217F (25℃)
尺寸: 76.2*50.8*24mm (L*W*H)
包装: 0.081Kg; 120pcs/10.7Kg/0.94CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
低输入电压情况下需减额输出，具体请参照减额曲线图。
每30秒内峰值占空比为有33%，平均输出功率不应超过额定功率。
EPS-25-15/24/27/36/48不安装HS1。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

■ 典型应用

工业自动化 — 传感器供电、小型控制器、HMI人机界面
消费电子 — 智能家居设备、小型家电、充电器模块
通讯设备 — 网络路由器、交换机、接入点
LED显示与照明 — 小型LED模组、指示灯驱动
仪器仪表 — 便携式测试设备、测量仪器
