明纬 MEAN WELL · ELG系列系列

明纬官方正品ELG系列系列3 年保修

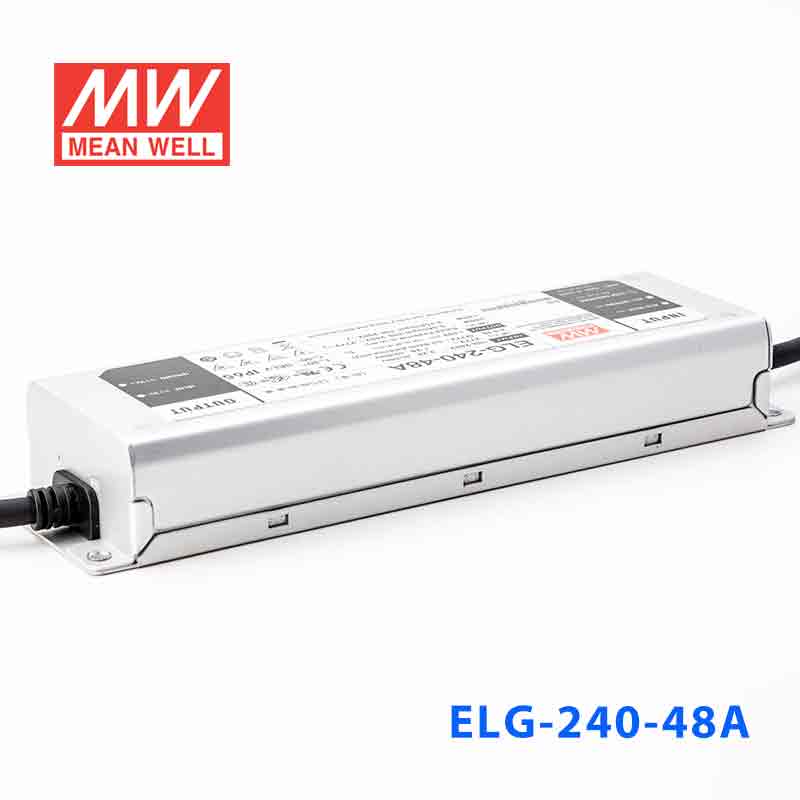

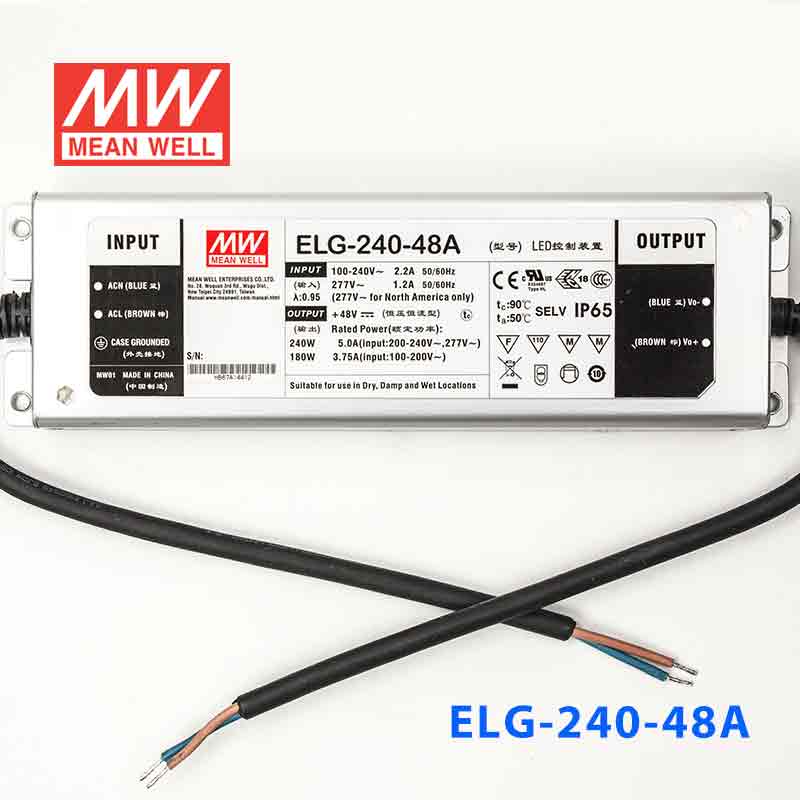

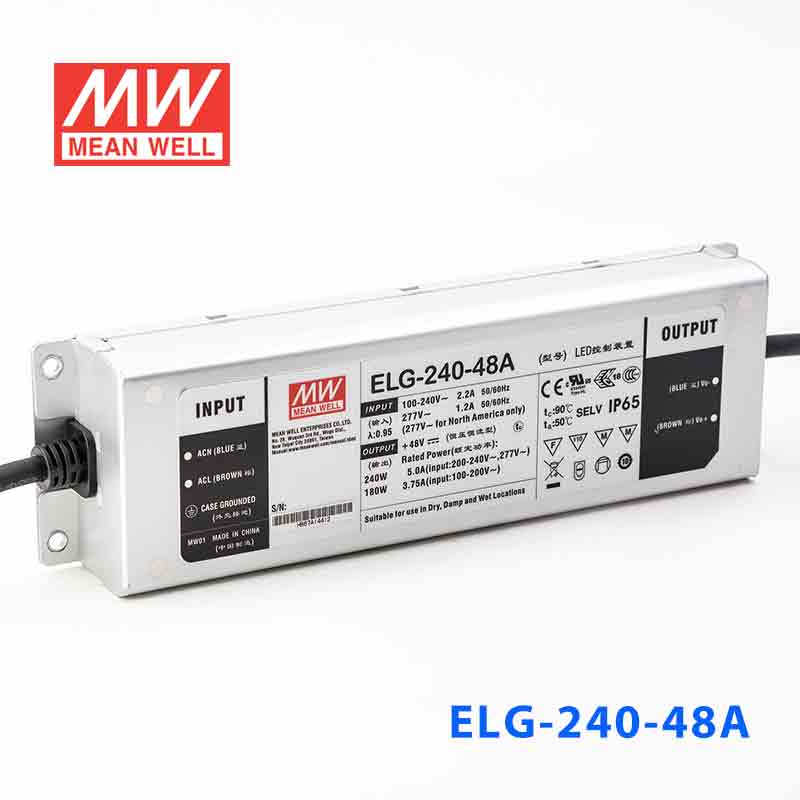

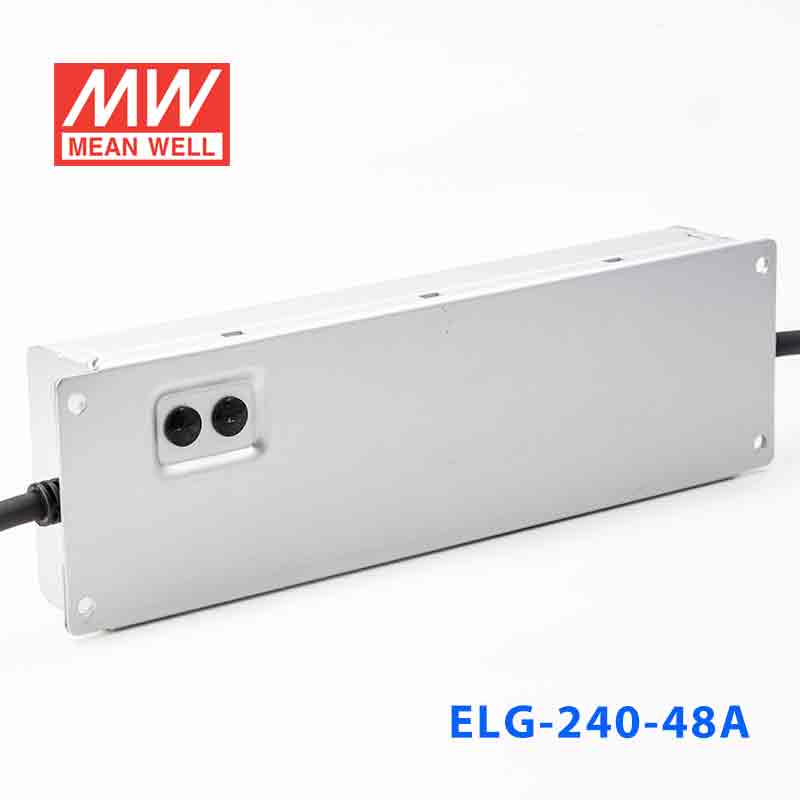

ELG-240-48A · A型 PFC防水LED电源

电流可调铝壳IP65100～305Vac输入

输出电压: 48 V DC
额定功率: 240 W
输出电流: 5 A

¥272.00含 13% 增值税

选择型号 — ELG-240系列ELG-240-48A

ELG-240-24240W · 24V · 10A ELG-240-24A240W · 24V · 10A ELG-240-24B240W · 24V · 10A ELG-240-24D2240W · 24V · 10A ELG-240-24DA240W · 24V · 10A ELG-240-36239.8W · 36V · 6.66A ELG-240-36A239.8W · 36V · 6.66A ELG-240-36B239.8W · 36V · 6.66A ELG-240-36D2240W · 36V · 6.66A ELG-240-36DA239.8W · 36V · 6.66A ELG-240-42239.8W · 42V · 5.71A ELG-240-42A239.8W · 42V · 5.71A ELG-240-42B239.8W · 42V · 5.71A ELG-240-42D2240W · 42V · 5.71A ELG-240-42DA239.8W · 42V · 5.71A ELG-240-48240W · 48V · 5A

ELG-240-48A240W · 48V · 5A

ELG-240-48B240W · 48V · 5A ELG-240-48D2240W · 48V · 5A ELG-240-48DA240W · 48V · 5A ELG-240-54240.3W · 54V · 4.45A ELG-240-54A240.3W · 54V · 4.45A ELG-240-54B240.3W · 54V · 4.45A ELG-240-54D2240W · 54V · 4.45A ELG-240-54DA240.3W · 54V · 4.45A

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 ELG-240-48A，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

ELG-240-48A 为该系列 48V 输出型号：额定电流 5.0A，额定功率 200VAC ~ 305VAC 240W 100VAC ~ 180VAC 180W，典型效率 93%。

ELG-240系列是一款240W LED交流变直流驱动器，以恒流输出和恒压输出设计为主要特色。此系列机型可工作在输入电压100~305VAC，并提供输出额定电压介于24V~54V间的多种机型。因具有最高可达93%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+90℃之机壳温度范围。金属外壳以及IP67/IP65高防护等级之设计，使得ELG-240对于户内或户外的应用均适用。ELG-240搭配了多种功能选项(如数种调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

恒流模式+恒压模式输出
金属外壳接地设计
内置主动式PFC功能
空载/待机功耗<0.5W
IP67 / IP65防护等级，户内户外安装均可
功能可选：输出内部电位器调整三合一调光(dim-to-off); 智能定时调光; DALI;
寿命>50000小时
5年质保

规格参数

ELG-240-48A参数摘自官方规格书（2026-07-06 版）下载规格书 PDF

输出

直流电压: 48V
恒电流范围^注2: 24 ~ 48V
额定电流: 5.0A
额定功率: 200VAC ~ 305VAC 240W 100VAC ~ 180VAC 180W
纹波与噪声(最大)^注3: 250mVp-p
电压调整范围: 仅A/AB型可调(通过内部电位器) 44.8 ~ 51.2V
电流调整范围: 仅A/AB型可调(通过内部电位器) 2.5 ~ 5A
电压精度^注4: ±2.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动,上升时间^注6: 500ms, 100ms/230VAC, 1000ms, 100ms/115VAC
保持时间(Typ.): 10ms/115VAC, 230VAC

输入

电压范围^注5: 100 ~ 305VAC 142 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数: PF≧0.97/115VAC, PF≧0.95/230VAC或PF≧0.92/277VAC满载时 (请参考 "功率因素特性曲线")
总谐波失真: THD< 20%(@负载≧50%/115VC,230VAC; @负载≧75%/277VAC) (请参考 "总谐波失真特性曲线")
效率(Typ.): 93%
交流电流: 2.2A / 115VAC 1.5A / 230VAC 1.2A/277VAC
浪涌电流(Typ.): 冷启动60A(在50% Ipeak下测试twidth=510μs) @ 230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置4台 (B型断路器) / 6台 (C型断路器)
漏电流: <0.75mA / 277VAC
空载/待机功耗: 空载功耗<0.5W(Blank / A 型) 待机功耗 <0.5W(B / AB / DA型)

保护

过电流: 95 ~ 108% 恒流限制，负载异常条件移除后可自动恢复
短路: 打嗝模式，负载异常条件移除后可自动恢复
过电压: 54 ~ 63V 关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: Tcase=-40 ~ +90℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +90℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~60℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750(type"HL"), CSA C22.2 No. 250.13-12;IEC/BS EN/EN/AS/NZS 61347-1, IEC/BS EN/EN/AS/NZS 61347-2-13 independent, BS EN/EN62384; EAC TP TC 004;BIS IS15885(仅24/24A/24B/24DA/36/36A/36B/42/42A/42B/48/48A/48B/54/54A/54ADA/54B机型);GB/T19510.1,GB/T19510.213; IP65或IP67; KC KN61347-1,KN61347-2-13认证通过
DALI规范: 符合IEC62386-101,102,(207定制)(仅DA型)
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧50%) ; BS EN/EN61000-3-3; GB/T 17743,GB17625.1;EAC TP TC 020;KC KN15,KN61547
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业标准(浪涌抗扰度:线对地6KV,线对线:4KV);EAC TP TC 020;KC KN15,KN61547

其它

MTBF: 2391.4K hrs min. Telcordia SR-332 (Bellcore) ; 190.7K hrs min. MIL-HDBK-217F (25℃)

测试条件与备注14

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
空载或待机功耗限定于230VAC输入。
驱动器被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当本系列机型的外壳最高温度点Tc低于70℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
A/AB type若需符合Type HL应用则需考虑内置使用。

技术图纸

ELG-240-48A LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

ELG-240-48A 输出负载vs温度(备注10) — 输出负载vs温度(备注10)左右滑动 · 点击查看大图

ELG-240-48A 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

ELG-240-48A 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

ELG-240-48A 推荐安装方式 — 推荐安装方式左右滑动 · 点击查看大图

典型应用

LED街道照明
LED建筑照明
LED天井灯
LED泛光灯
适用于装在Class I, Division 2类危险地点之照明灯具
