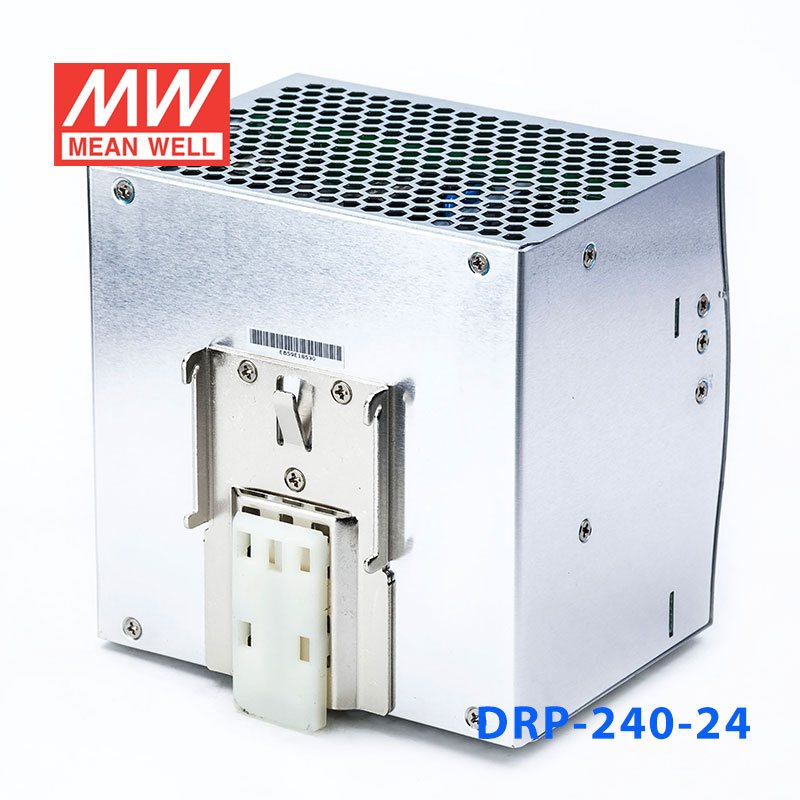

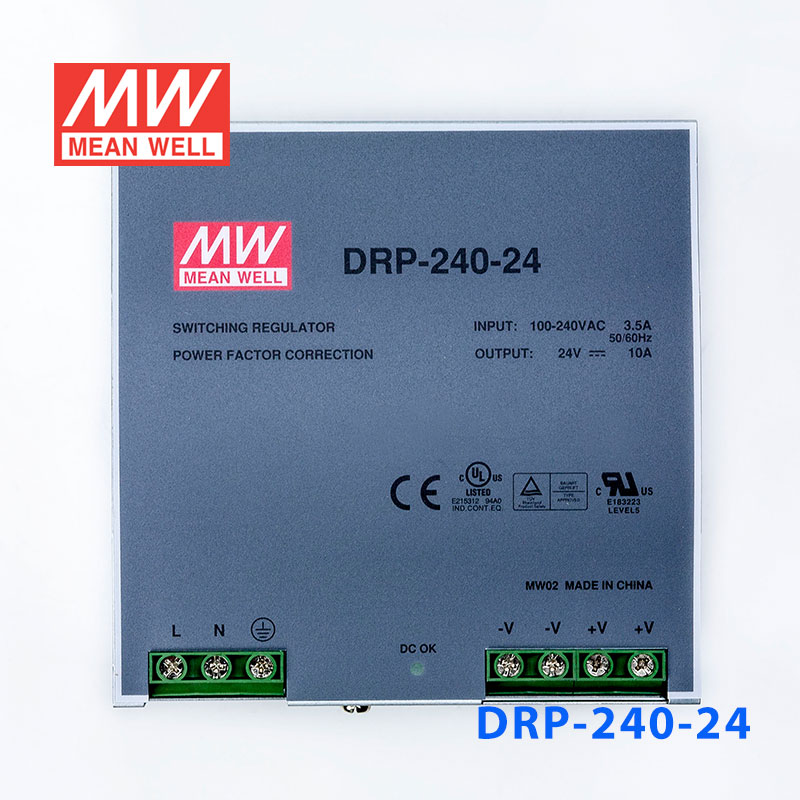

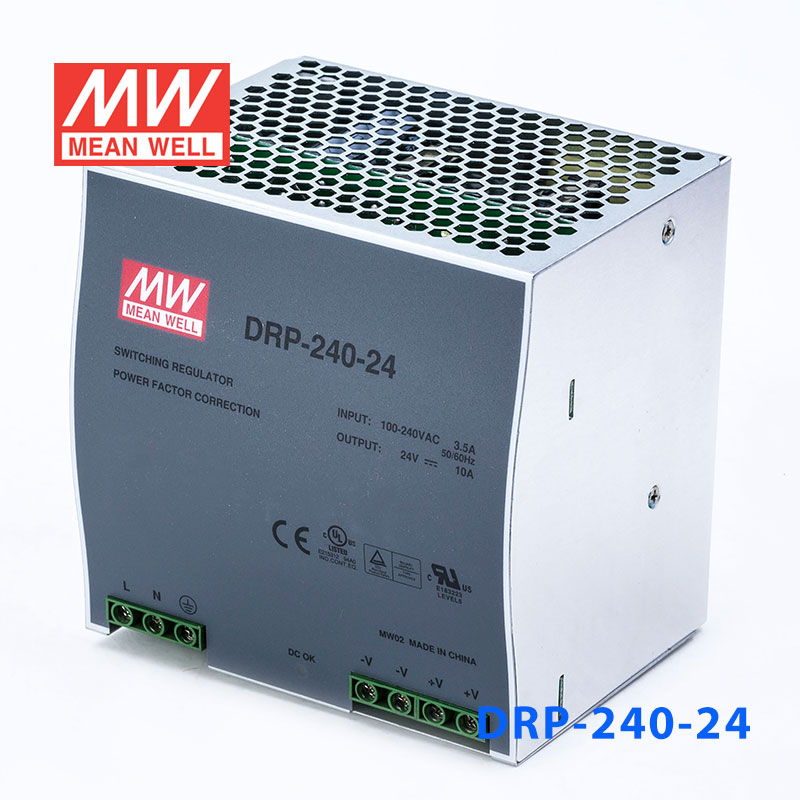

DRP-240-24 · 24V 单路输出DIN导轨安装带PFC功能开关电源

Mean Well · Enclosed Switching Power Supply · 240W 24

输出电压: 24 V DC
额定功率: 240 W
输出电流: 10 A

¥396.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 DRP-240-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCE EACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

DRP-240-24 为该系列 24V 输出型号：额定电流 10A，额定功率 240W，典型效率 84%。

产品特点

国际通用全范围交流输入
内置主动式PFC功能
保护种类：短路/过负载/过电压/过温度
自然风冷

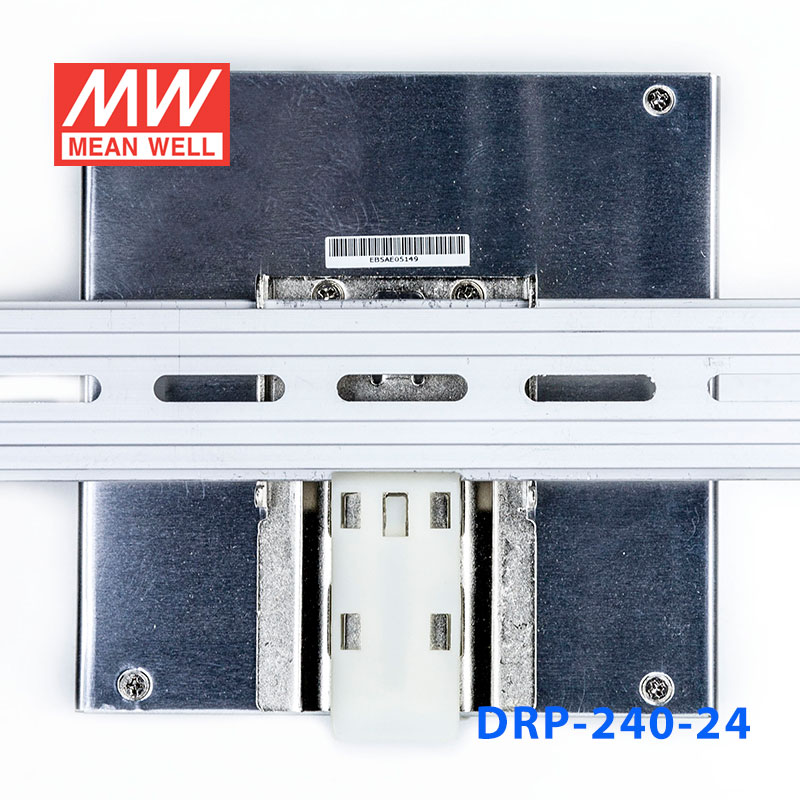

安装轨道：TS-35/7.5或TS-35/15
通过UL508（工业控制设备）认证
LED电源指示
100%满载老化测试
开关工作频率：100KHZ
3年质保

规格参数

DRP-240-24参数摘自官方规格书（2018-01-12 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 10A
电流范围: 0 ~ 10A
额定功率: 240W
纹波与噪声 (最大)^注2: 80mVp-p
电压调整范围: 24 ~ 28V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 800ms, 40ms/230VAC 800ms, 40ms/115VAC(满载时)
保持时间(Typ.): 24ms/230VAC 24ms/115VAC(满载时)

输入

电压范围^注5: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): 0.96/230VAC 0.99/115VAC(满载时)
效率(Typ.): 84%
交流电流(Typ.): 2.8A/115VAC 1.4A/230VAC
浪涌电流(Typ.): 冷启动：27A/115VAC 45A/230VAC
漏电流: <3.5mA / 240VAC

保护

过负载: 额定输出功率的105%~150% 保护模式:恒电流限制，负载异常条件移除后可自动恢复
过电压: 30 ~ 36V 保护模式:关断输出电压,重启后恢复
过温度: 关断输出电压,温度恢复正常后自动恢复

环境

工作温度: -10～+70℃(请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容

安全规范: UL508,UL60950-1,TUV EN60950-1,EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC
电磁兼容发射^注4: 符合EN55032 (CISPR32) Class B, EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度^注4: 符合EN61000-4-2,3,4,5,6,8,11,EN55024,EN61000-6-2(EN50082-2),A级重工业标准,EAC TP TC 020

其它

MTBF: ≥289.9Khrs . MIL-HDBK-217F (25℃)
尺寸: 125.5*125.2*100mm (W*H*D)
包装: 1.2Kg; 12pcs/15.5Kg/1.29CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
低输入电压情况下需减额输出，具体请参照减额曲线图。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

■ 典型应用

工业自动化控制 — PLC控制器、工业计算机、传感器网络、现场总线系统供电
楼宇自动化系统 — 门禁控制系统、照明控制模块、暖通空调控制、安防监控设备
机械设备供电 — 数控机床控制系统、包装机械、纺织设备、印刷机械电控柜
电力配电系统 — 配电柜辅助电源、仪表供电、继电保护装置、RTU/DTU设备
