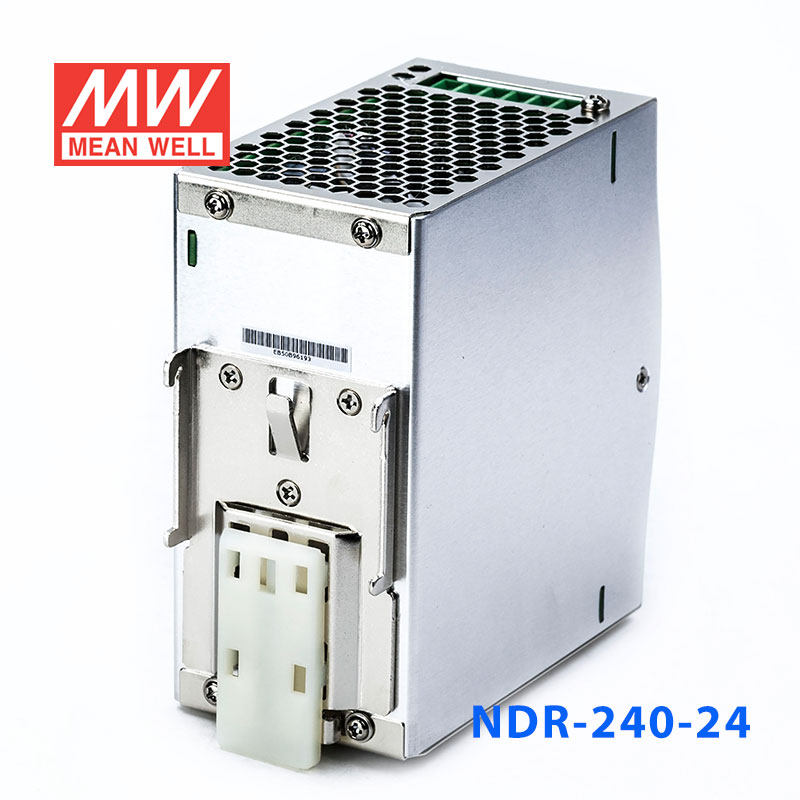

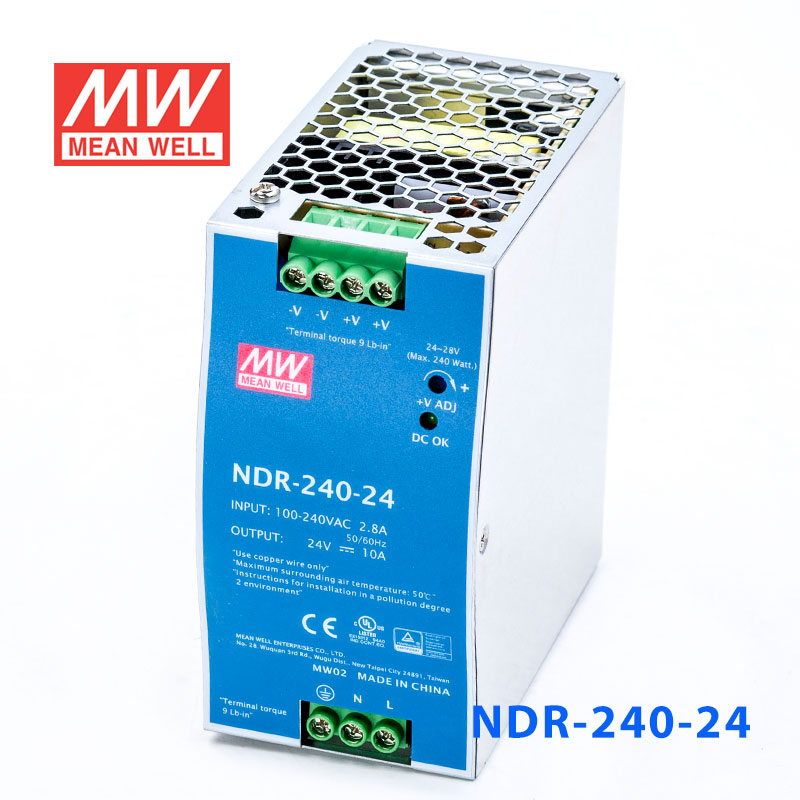

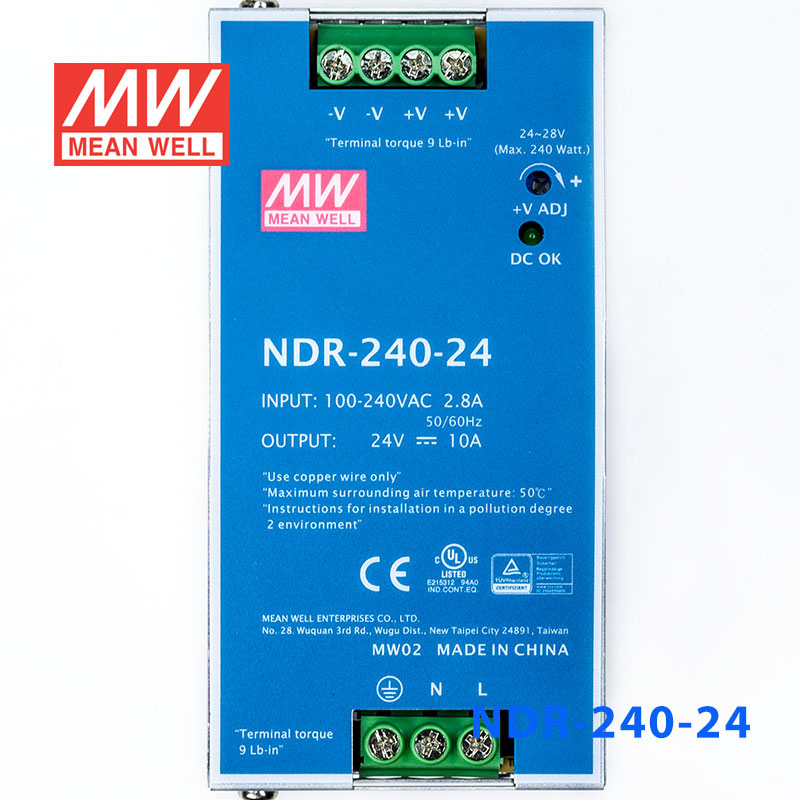

NDR-240-24 · 24V 单路输出超薄型PFC导轨安装电源

Mean Well · Enclosed Switching Power Supply · 240W 24

输出电压: 24 V DC
额定功率: 240 W
输出电流: 10 A

¥326.00含 13% 增值税

选择型号 — NDR-240系列NDR-240-24

NDR-240-24240W · 24V · 10A

NDR-240-48240W · 48V · 5A

现货

现货 · 上海仓 9580 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 NDR-240-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMI CB CE EACRCM可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NDR-240-24 为该系列 24V 输出型号：额定电流 10A，额定功率 240W，典型效率 88.5%。

NDR-240是一款经济薄型符合德国工业标准的240W导轨型电源供应器，适合安装在TS-35/7.5或TS-35/15的轨道上，在允许节约空间橱柜内本体被设计为63毫米宽度，整个系列都采用从90Vac到264Vac全范围交流输入，并均符合BS EN/EN61000-3-2标准关于欧盟指定的谐波电流规范。 NDR-240是用金属外壳设计，便于提高机台散热消耗，工作效率高达90%，在空气循环条件下整个系列能工作在-20℃ 到70℃ 环境温度中，它具备恒流模式过载保护功能，适合各种各样的电感性或电容性负载应用，完整的保护功能及符合工业控制设备(UL508,TUV BS EN/EN62368-1及其他)相关认证，使NDR-240成为一个极具竞争力的工业应用的电源解决方案。

产品特点

国际通用全范围交流输入
具有主動式PFC功能
保护种类：短路/过负载/过电压/过温度
自然风冷

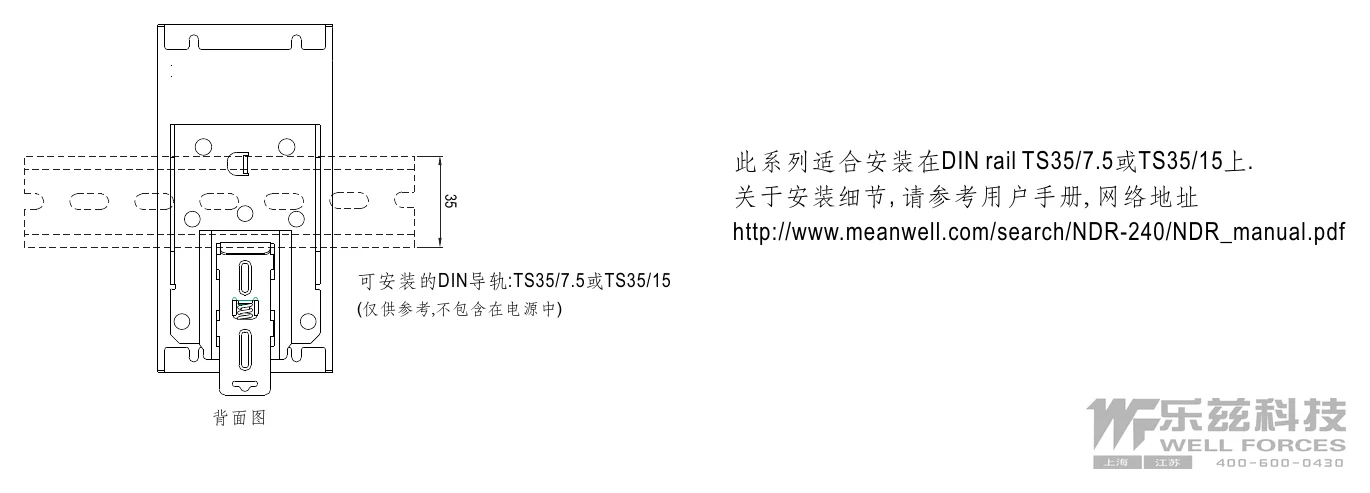

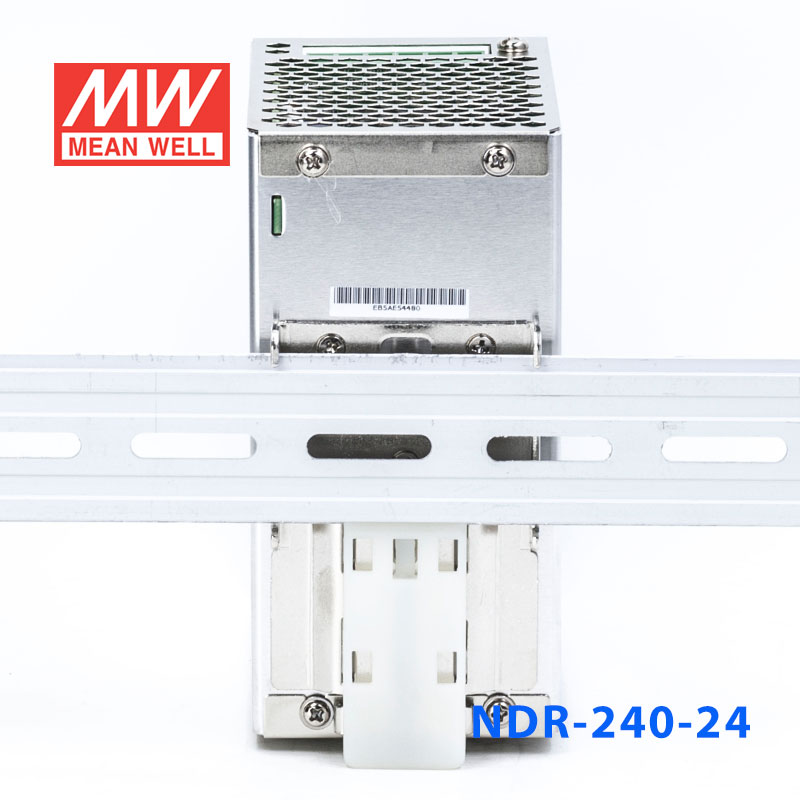

可以装在TS-35/7.5或15上
UL 508 (工业控制设备)认证通过
BS EN/EN61000-6-2(BS EN/EN50082-2) 工业抗扰度
100%满载老化
3年质保

规格参数

NDR-240-24参数摘自官方规格书（2026-04-03 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 10A
电流范围: 0 ~ 10A
额定功率: 240W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 24 ~ 28V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 1500ms,100ms/230VAC 3000ms, 100ms/115VAC(满载时)
保持时间(Typ.): 28ms/230VAC 22ms/115VAC(满载时)

输入

电压范围^注4: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF>0.98/115VAC, PF>0.95/230VAC at full load
效率(Typ.): 88.5%
交流电流(Typ.): 2.5A/115VAC 1.3A/230VAC
浪涌电流(Typ.): 20A/115VAC 35A/230VAC
漏电流: <1mA / 240VAC

保护

过负载: 额定输出功率的105%~ 130% 保护模式:恒流模式，负载异常条件移除后可自动恢复
过电压: 29 ~ 33V 保护模式:关断输出，电源重启后可恢复正常输出
过温度: 关断输出，温度下降后可自动恢复

环境

工作温度: -20～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 组件:10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6

安规和电磁兼容(备注6)

安全规范: UL508,EAC TP TC 004, BSMI CNS14336-1,TUV BS EN/EN62368-1,BIS IS13252(Part1): 2010/ IEC 60950-1:2005(备注 8), KC K60950-1(for 48V only)认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020,CNS13438, KSC 9832(for 48V only)
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工业标准, EAC TP TC 020,KSC 9835(for 48V only)

其它

MTBF: 1645.2K hrs min. Telcordia SR-332 (Bellcore) ; 230.2K hrs min. MIL-HDBK-217F (25℃)
尺寸: 63*125.2*113.5mm (W*H*D)
包装: 1Kg; 12pcs/13Kg/1.22CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。

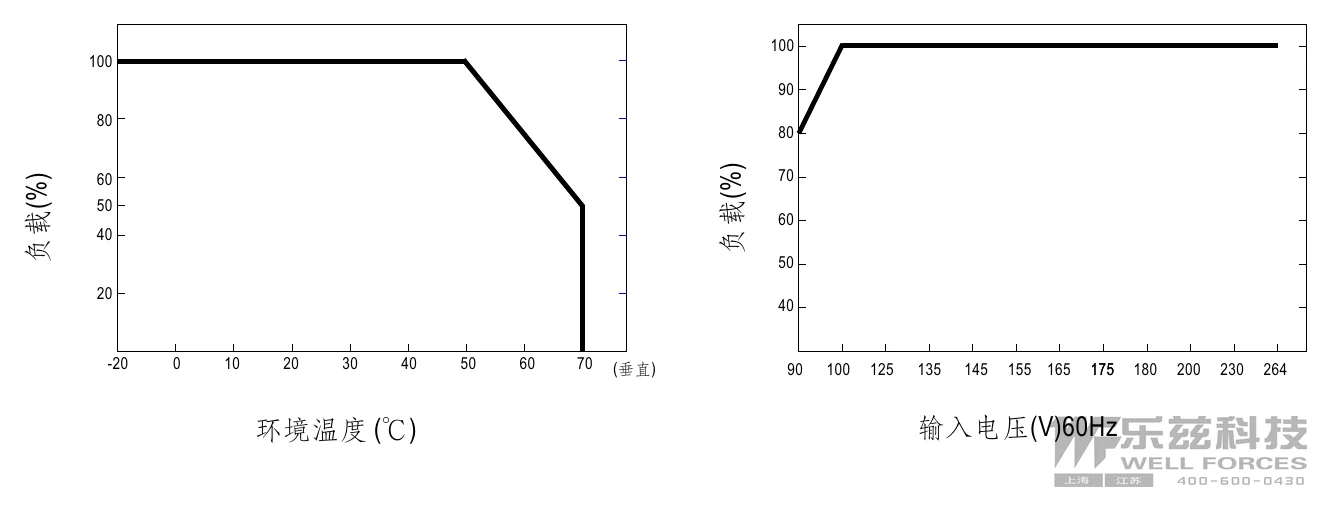

低输入电压情况下需减额输出，具体请参照减额曲线图。
安装距离 : 当永久加载全功率时推荐顶部距离40mm底部距离20mm左右两侧距离各5mm。如果相邻的设备是个热源的话，推荐空间距离是15mm。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参照“EMI测试声明书”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
某些產品型號沒有 BIS 徽標。有關更多信息, 請聯繫您的 MEAN WELL 銷售人員。

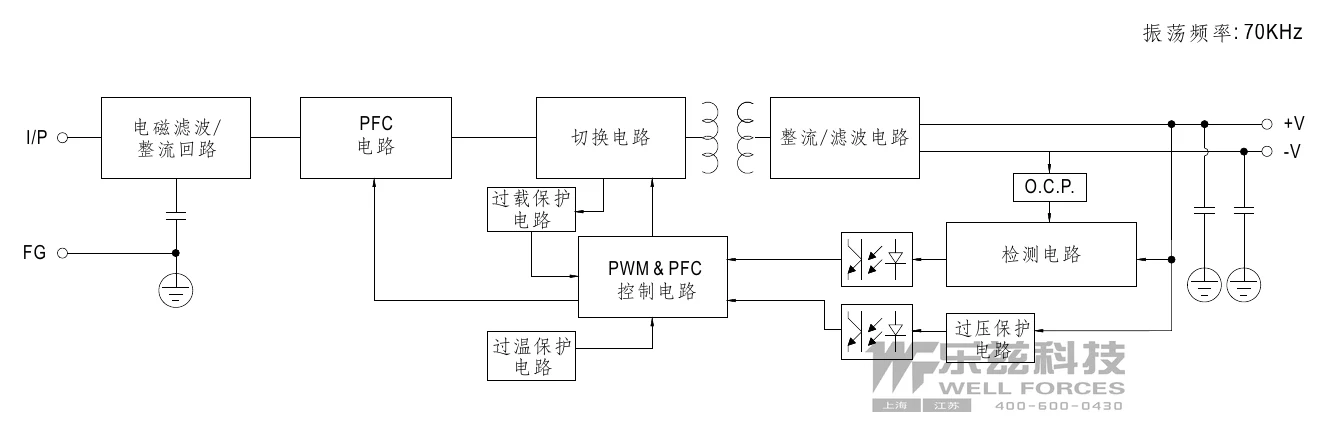

技术图纸

典型应用

工业控制系统
半导体制造设备
工厂自动化
机电设备
