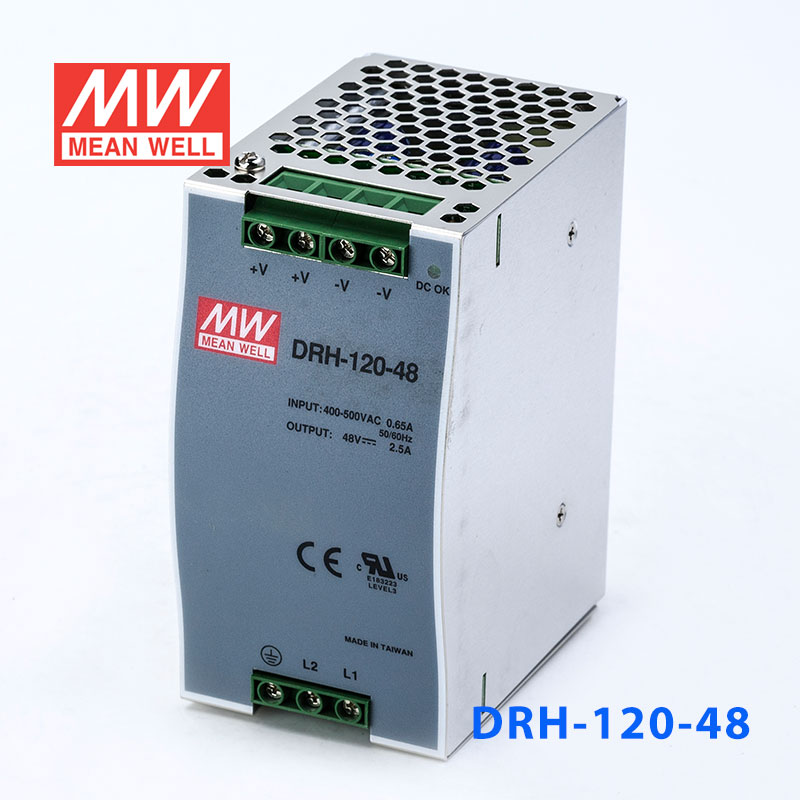

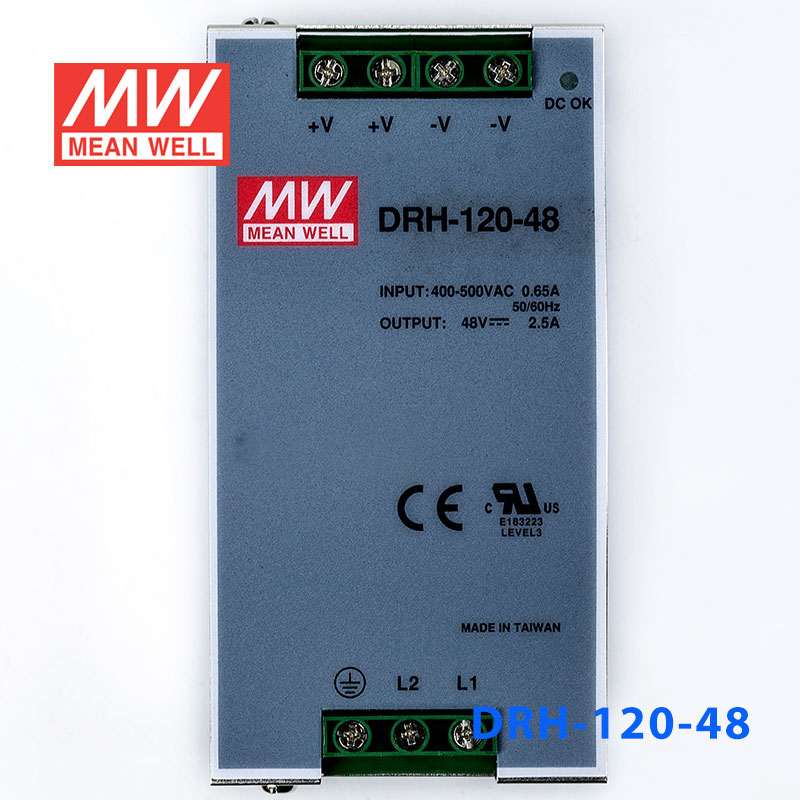

DRH-120-48 · 48V 高电压单相输入单路输出DIN导轨安装开关电源

Mean Well · Enclosed Switching Power Supply · 120W 48

输出电压: 48 V DC
额定功率: 120 W
输出电流: 2.5 A

¥389.00含 13% 增值税

现货 · 上海仓 79 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 DRH-120-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCEEACUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

DRH-120-48 为该系列 48V 输出型号：额定电流 2.5A，额定功率 120W，典型效率 86%。

产品特点

保护种类：短路/过负载/过电压/过温度
自然风冷
内置恒电流限制电路

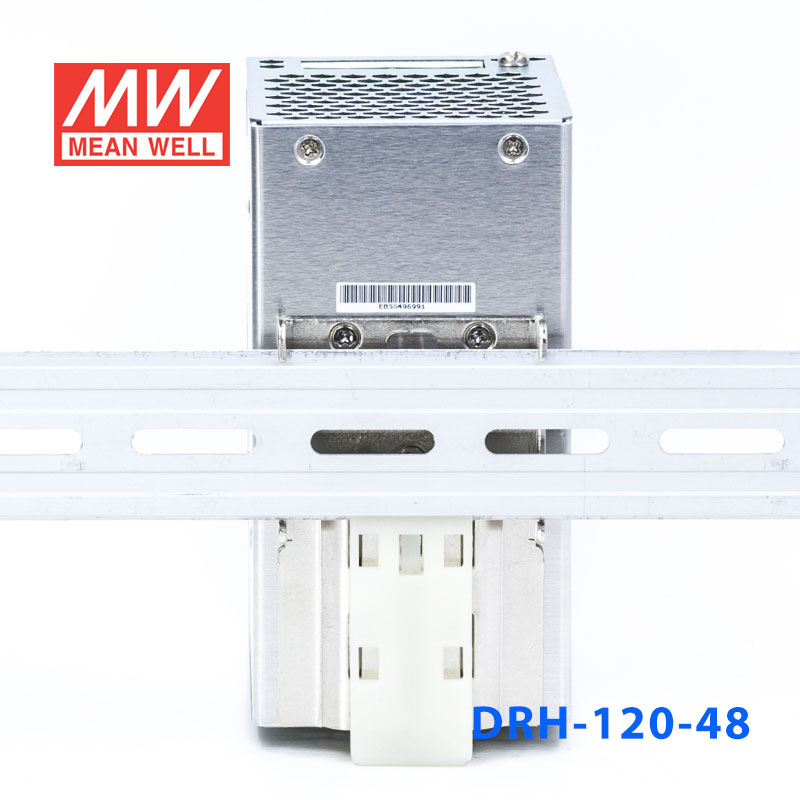

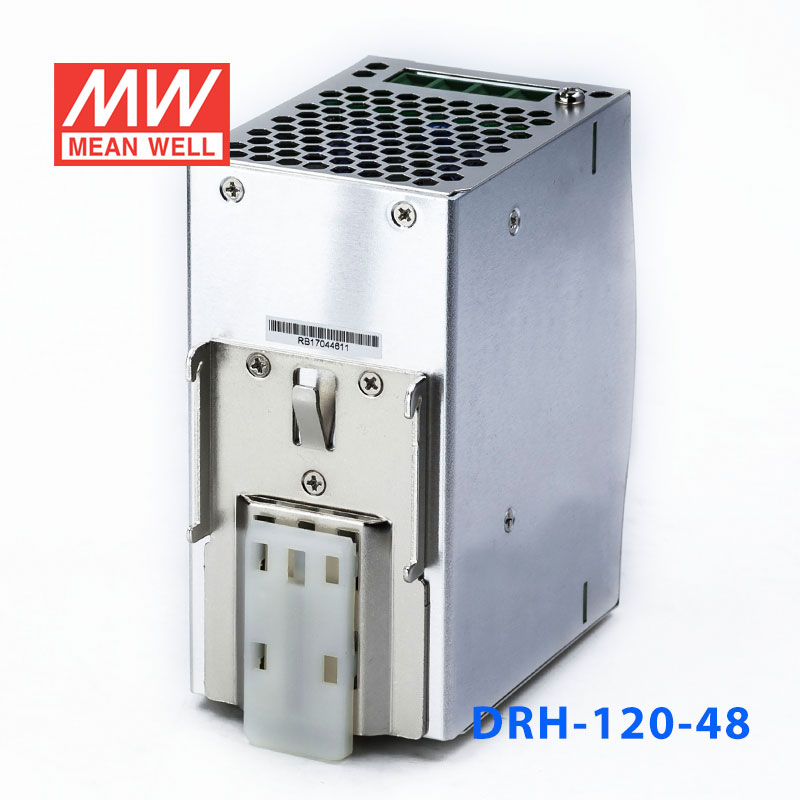

安装导轨：TS-35/7.5或TS-35/15
EN61000-6-2(EN50082-2)工业耐受等级
100%满载老化测试
开关工作频率：70KHZ
3年质保

规格参数

DRH-120-48参数摘自官方规格书（2018-01-12 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 2.5A
电流范围: 0 ~2.5A
额定功率: 120W
纹波与噪声(最大)^注2: 80mVp-p
电压调整范围: 48 ~ 55V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 1700ms, 120ms/400VAC 1000ms, 120ms/500VAC (满载时)
保持时间(Typ.): 16ms/400VAC 30ms/500VAC (满载时)

输入

电压范围: 340 ~ 550VAC或480 ~ 780VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 86%
交流电流(Typ.): 0.65A/400VAC 0.6A/500VAC
浪涌电流(Typ.): 冷启动：50A
漏电流: <3.5mA / 530VAC

保护

过负载: 额定输出功率的105%~160% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
过电压: 59 ~ 66V 保护模式:关闭输出电压,重启后恢复
过温度: 85℃±5℃ (TSW)检测功率晶体管的散热器保护模式:关闭输出电压,当温度恢复正常后可自动恢复

环境

工作温度: -20～+60℃(请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容

安全规范: UL60950-1,IEC60950-1 CB,EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射^注4: 符合EN55032 (CISPR32), EN61204-3 Class B,EAC TP TC 020
电磁兼容抗扰度^注4: 符合EN61000-4-2,3,4,5,6,8,11, EN61204-3, EN61000-6-2 (EN50082-2),A级重工业标准,EAC TP TC 020

其它

MTBF: ≥178.7Khrs . MIL-HDBK-217F (25℃)
尺寸: 65.5*125.2*100mm (W*H*D)
包装: 0.75Kg; 20pcs/16Kg/1.29CUFT

测试条件与备注5

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

■ 典型应用

工业自动化控制 — PLC控制系统、工业现场总线设备、传感器供电、执行器驱动
特殊电压场合 — 高压配电系统、矿井设备、特殊电压等级工业环境供电
楼宇自动化系统 — 智能照明控制、门禁系统、安防监控设备、消防联动装置
仪器仪表设备 — 工业测量仪表、数据采集系统、检测设备、分析仪器供电
机械设备控制 — 机床控制柜、包装机械、纺织设备、印刷机械电控系统
