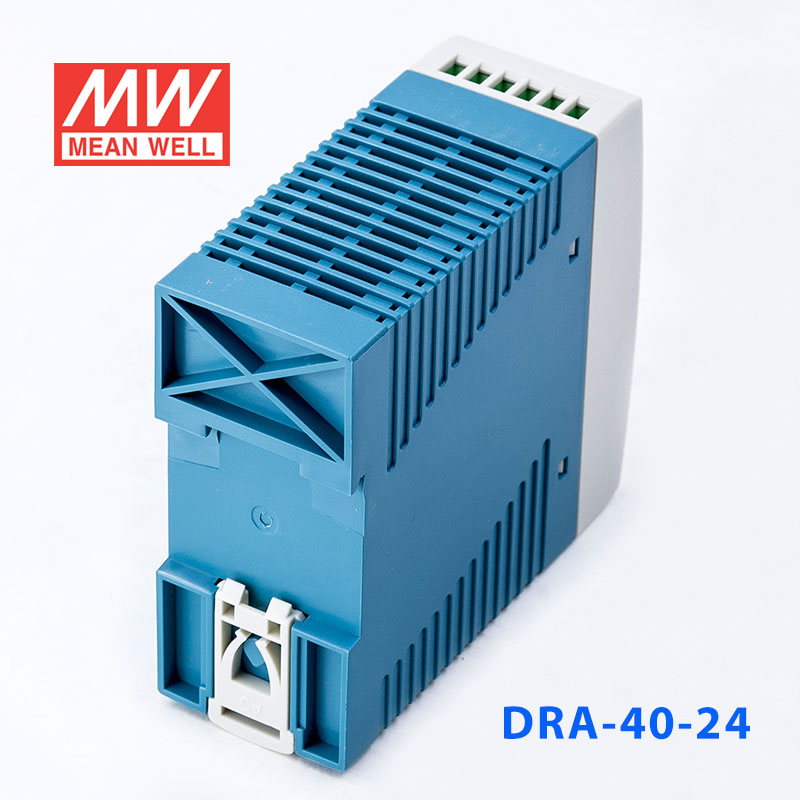

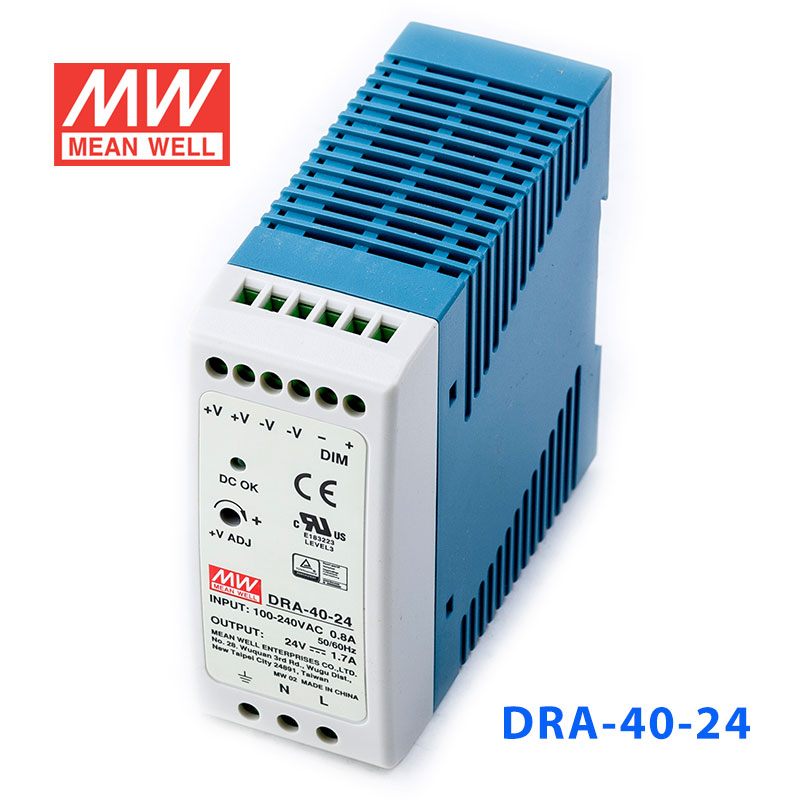

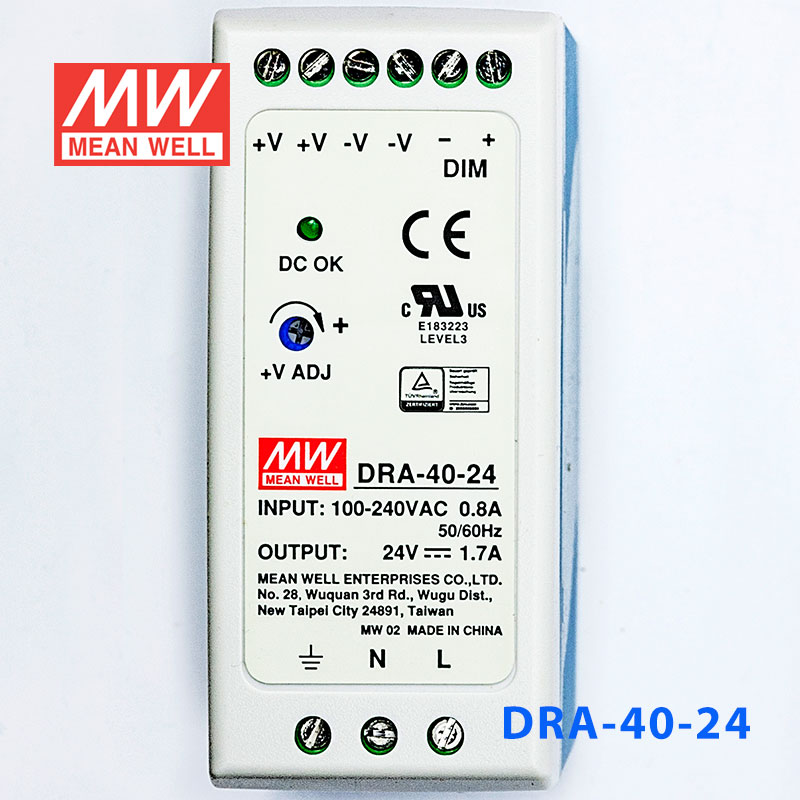

DRA-40-24 · 电流可程控导轨安装电源

Mean Well · Enclosed Switching Power Supply · 40.8W 24

输出电压: 24 V DC
额定功率: 40.8 W
输出电流: 1.7 A

¥97.20市场价 ¥143.00含 13% 增值税

选择型号 — DRA-40系列DRA-40-24

DRA-40-1240.1W · 12V · 3.34A

DRA-40-2440.8W · 24V · 1.7A

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 DRA-40-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EACTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

DRA-40-24 为该系列 24V 输出型号：额定电流 1.7A，额定功率 40.8W，典型效率 87%。

DRA-40是一款符合德国工业标准40W交变直流导轨型电源供应器，输出电流可调节。用户可以轻松的通过三种方式之一(1-10Vdc/PWM信号/电阻)来调整恒流值。这种机型可以安装在符合德国工业标准TS-35/7.5或15的导轨上；另外，这机身宽度仅40mm，适合安装于一个有限的空间，DRA-40采用从90Vac到264Vac全范围交流输入。效率高达87%，整个系列可以工作在自然风冷，-30℃到70℃的条件下。

产品特点

国际通用全范围交流输入
保护种类：短路/过负载/过电压

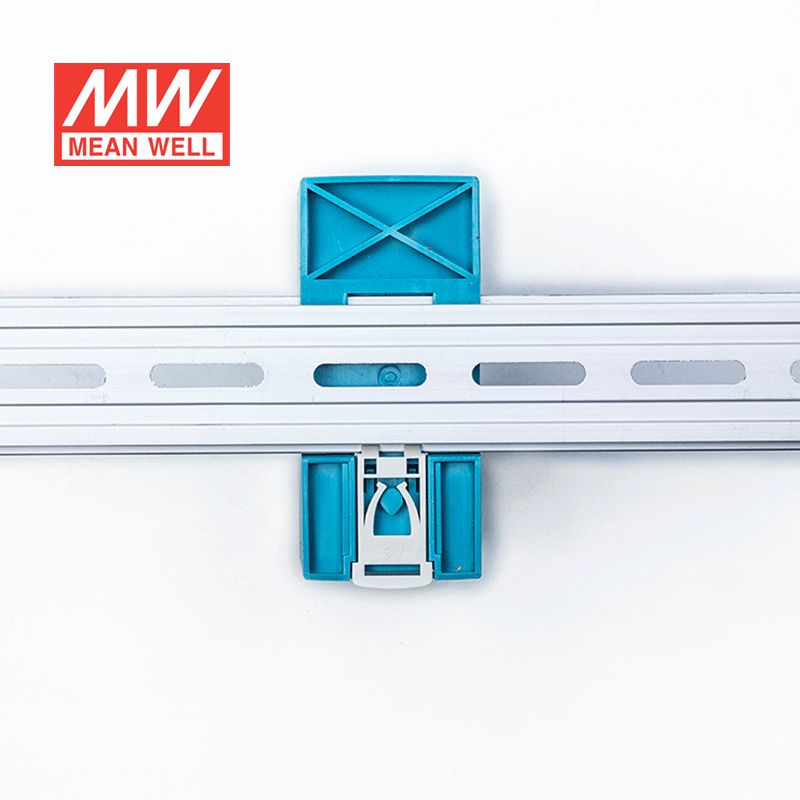

可以装在TS-35/7.5或15上
输出电压通过内部电位器调整
输出电流通过外部1~10Vdc或PWM信号或电阻调整
自然风冷
通过LPS(限功率电源)测试
电源启动LED指示灯
100%满载老化
3年质保

规格参数

DRA-40-24参数摘自官方规格书（2026-03-31 版）下载规格书 PDF

输出

直流电压: 24V
恒流范围: 3~24V
额定电流: 1.7A
电流范围: 0 ~ 1.7A
额定功率: 40.8W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 24 ~ 30V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间^注4: 400ms, 90ms/230VAC 800ms, 90ms/115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 10ms/115VAC(满载时)

输入

电压范围: 90 ~ 264VAC 127 ~ 370VDC[通过连接AC/L(+),AC/N(-)可实现直流输入]
频率范围: 47 ~ 63Hz
效率(Typ.): 87%
交流电流(Typ.): 0.8A/115VAC 0.6A/230VAC
浪涌电流(Typ.): 冷启动30A/115VAC 60A/230VAC

保护

过负载: 额定输出功率的95%~ 108% 保护模式:恒流限制模式，负载异常条件移除后可自动恢复
过电压: 28.98 ~ 37.26V 保护模式:关断输出电压，电源重启后可恢复正常输出

环境

工作温度: -30～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～55℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容

安全规范: UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注5: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度^注5: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61204-3,A级轻工业标准,EAC TP TC 020

其它

MTBF: 2940.7K hrs min. Telcordia SR-332 (Bellcore) ; 439.3K hrs min. MIL-HDBK-217F (25℃)
尺寸: 40*90*100mm (W*H*D)
包装: 0.3Kg; 42pcs/13.6Kg/0.82CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
启动时间是在冷机启动下测得，快速开关机可能会延长启动时间。
电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参阅“EMI测试声明书”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
安装距离 : 当永久加载全功率时推荐顶部距离40mm, 底部距离20mm, 左右两侧距离各5mm。如果相邻的设备是个热源的话，推荐空间距离是15mm。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

DRA-40-24 输出电流调整操作 — 输出电流调整操作左右滑动 · 点击查看大图

典型应用

机器视觉检测系统
植物栽培系统
