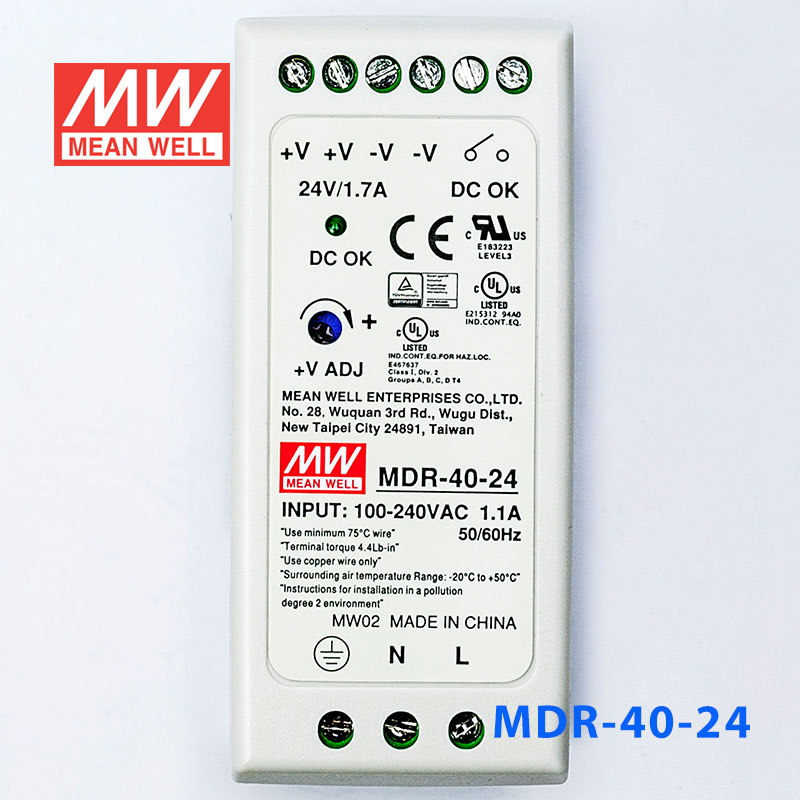

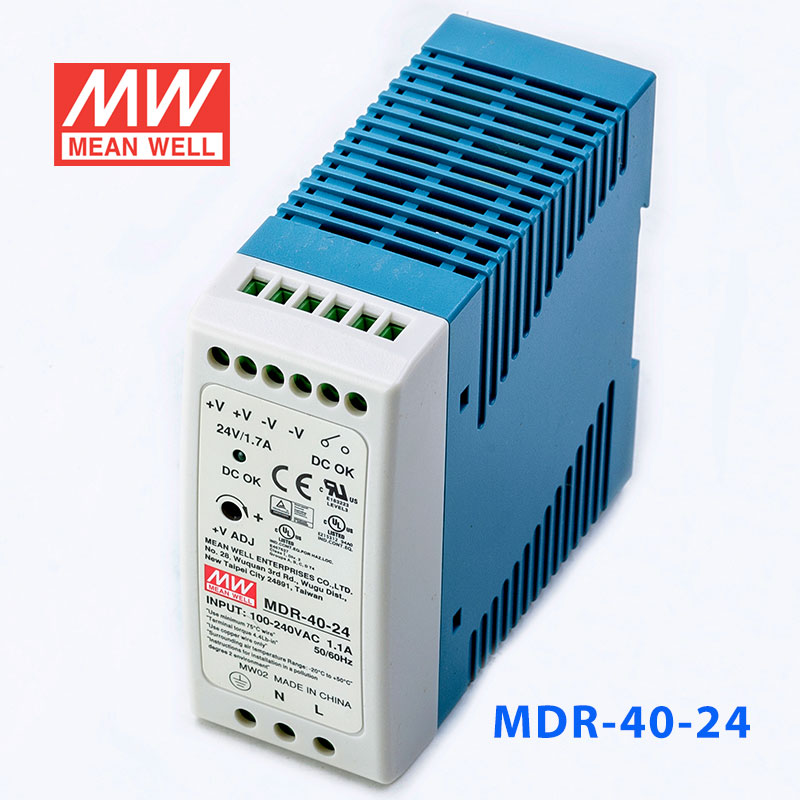

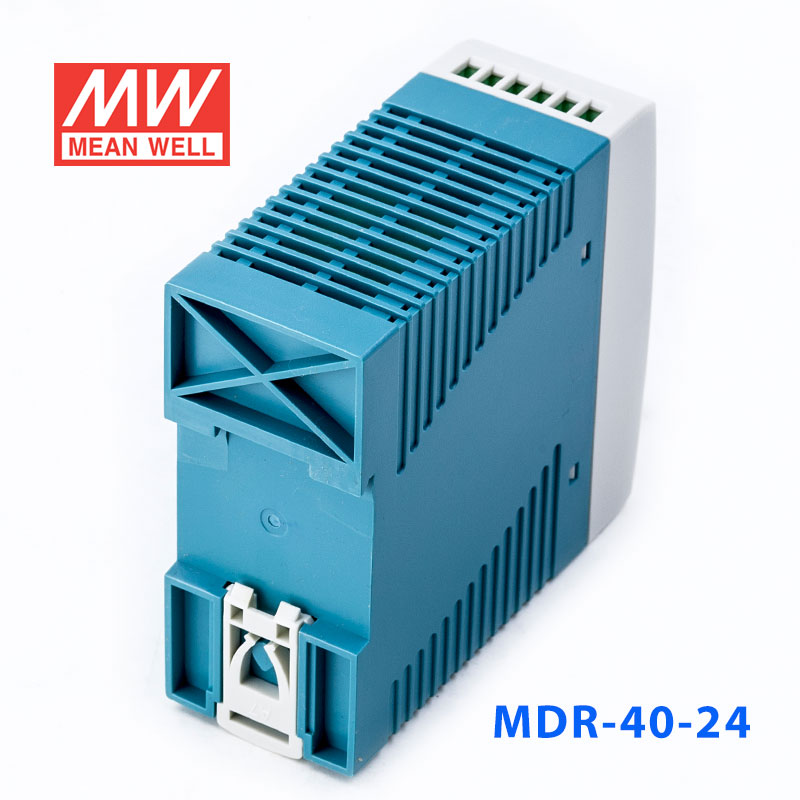

MDR-40-24 · 24V 单输出低空载损耗DIN导轨型电源

Mean Well · Enclosed Switching Power Supply · 40.8W 24

输出电压: 24 V DC
额定功率: 40.8 W
输出电流: 1.7 A

¥84.00市场价 ¥109.20含 13% 增值税

选择型号 — MDR-40系列MDR-40-24

MDR-40-530W · 5V · 6A MDR-40-1240W · 12V · 3.33A

MDR-40-2440.8W · 24V · 1.7A

MDR-40-4839.8W · 48V · 0.83A

现货

现货 · 上海仓 1416 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 MDR-40-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMI CB CE EACRCM可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

MDR-40-24 为该系列 24V 输出型号：额定电流 1.7A，额定功率 40.8W，典型效率 88%。

产品特点

国际通用全范围交流输入
保护种类：短路/过负载/过电压
自然风冷

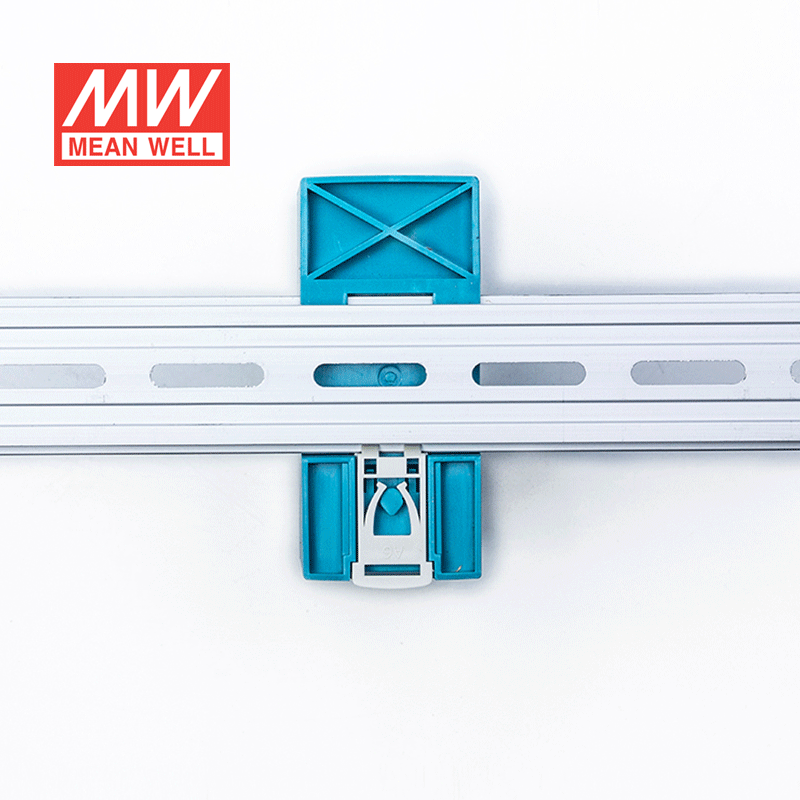

安装在TS-35/7.5或TS-35/15导轨上
Class I, Div 2 Hazardous Locations T4
LED电源指示灯
DC OK继电器触动
空载功率损耗：<0.75W
100%满载老化测试
3年质保

规格参数

MDR-40-24参数摘自官方规格书（2024-10-30 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 1.7A
电流范围: 0 ~ 1.7A
额定功率: 40.8W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 24 ~ 30V
电压精度^注3: ±1.0%
线性调整率: ±1.0%
负载调整率: ±1.0%
启动、上升时间^注5: 500ms, 30ms/230VAC 500ms, 30ms/115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 20ms/115VAC(满载时)

输入

电压范围: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 88%
交流电流(Typ.): 1.1A/115VAC 0.7A/230VAC
浪涌电流(Typ.): 冷启动：30A/115VAC 60A/230VAC
漏电流: <1mA / 240VAC

保护

过负载: 额定输出功率的105%~150% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
过电压: 31.2 ~ 36V 保护模式:关闭输出电压,重启后恢复

功能

DC OK信号: 继电器触点(最大.): 30V/1A 阻性负载

环境

工作温度: -20～+70℃(请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6

安规和电磁兼容

安全规范: UL508, UL62368-1, TUV BS EN/EN62368-1,Class I, Div. 2 Group A, B, C, D Hazardous Locations T4 , EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1,IS13252(Part1)/IEC60950-1(except 48V)认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注4: 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class B
电磁兼容抗扰度^注4: 符合BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3, 重工业标准, EAC TP TC 020

其它

MTBF: 2418.5K hrs min. Telcordia SR-332 (Bellcore) ; 301.7K hrs min. MIL-HDBK-217F (25℃)

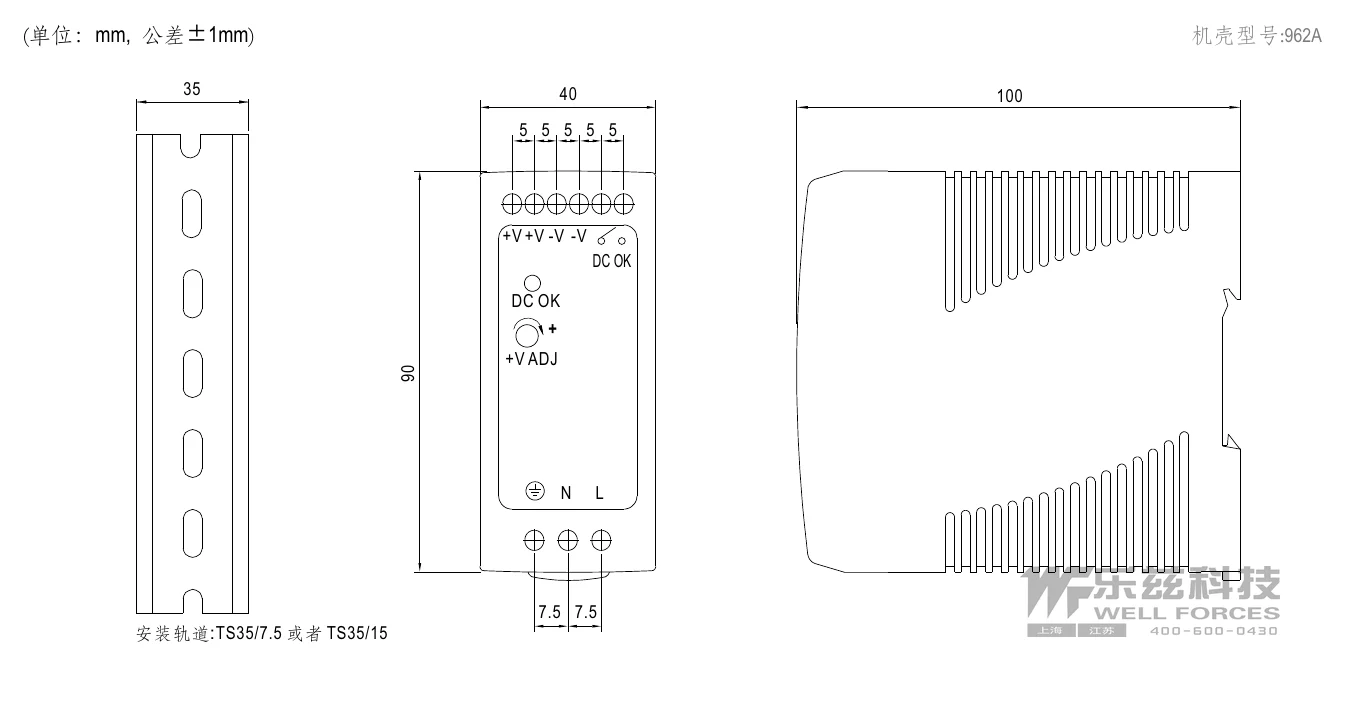

尺寸: 40*90*100mm (W*H*D)
包装: 0.3Kg; 42pcs/13.6Kg/0.82CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参阅“EMI测试声明书”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
启动时间为冷启动时测得,频繁开关机可能导致启动时间延长。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

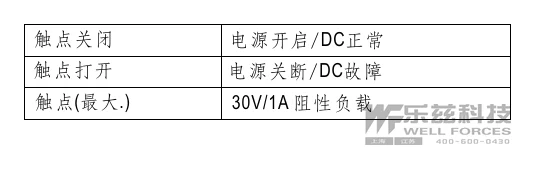

MDR-40-24 DC OK继电器触发 — DC OK继电器触发左右滑动 · 点击查看大图

典型应用

■ 典型应用

工业自动化 — 适用于PLC控制系统、传感器供电、执行器驱动等。
楼宇自动化 — 为智能楼宇控制、门禁系统、照明控制提供稳定电源。
安防监控 — 驱动CCTV摄像机、报警系统、门禁控制器等安防设备。
测试测量设备 — 作为实验室设备、工业测试台的电源模块。
LED显示屏与照明 — 为小型LED显示屏或工业照明系统提供可靠供电。
