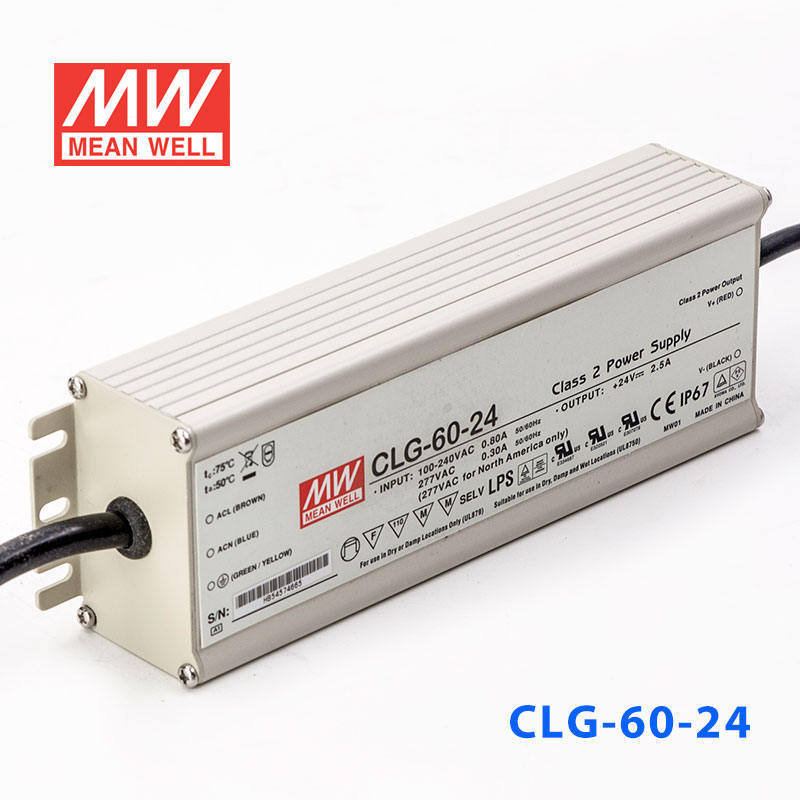

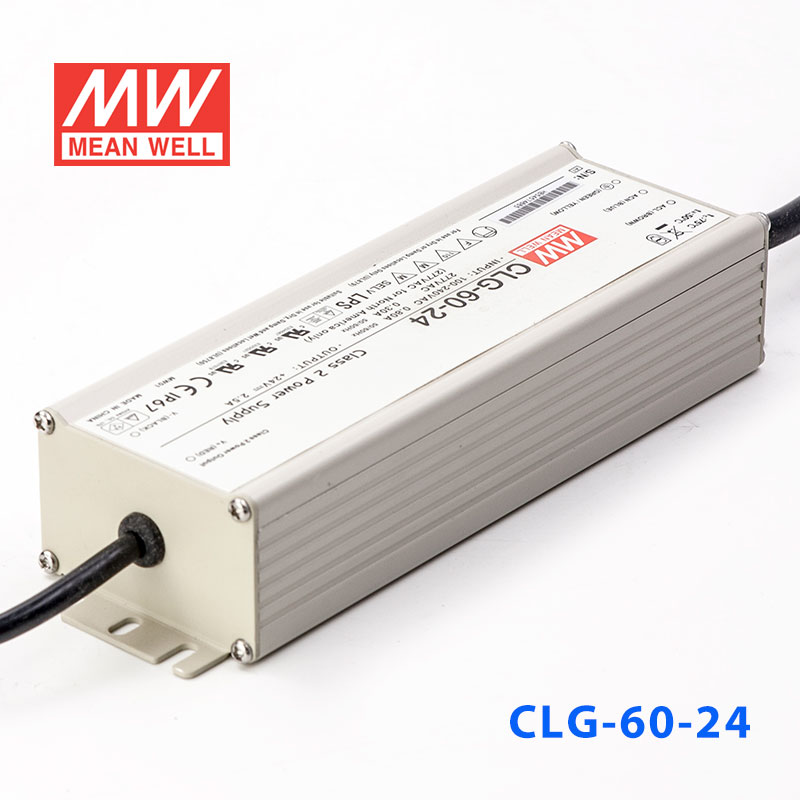

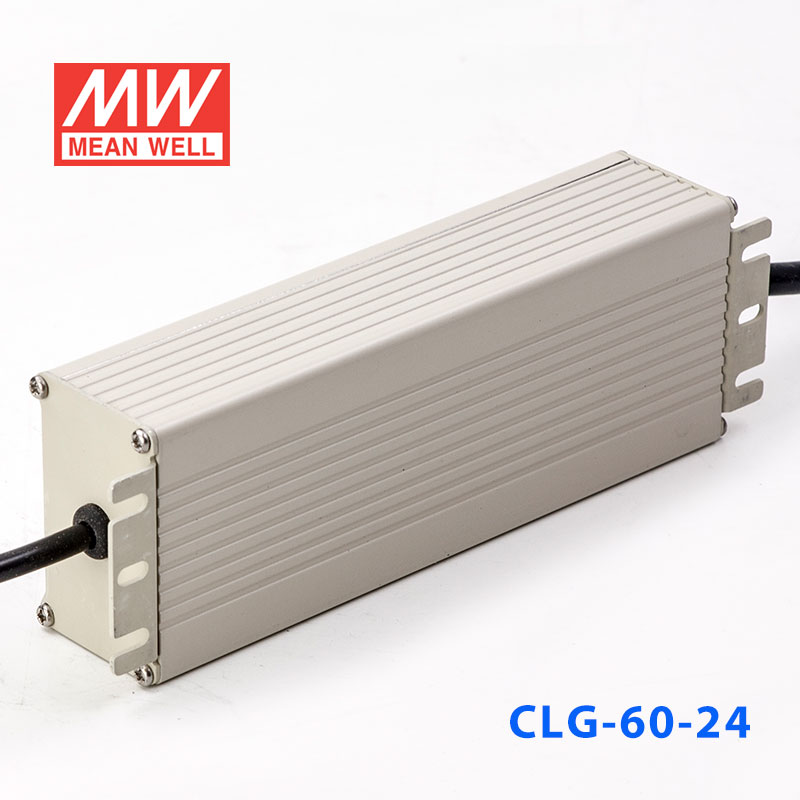

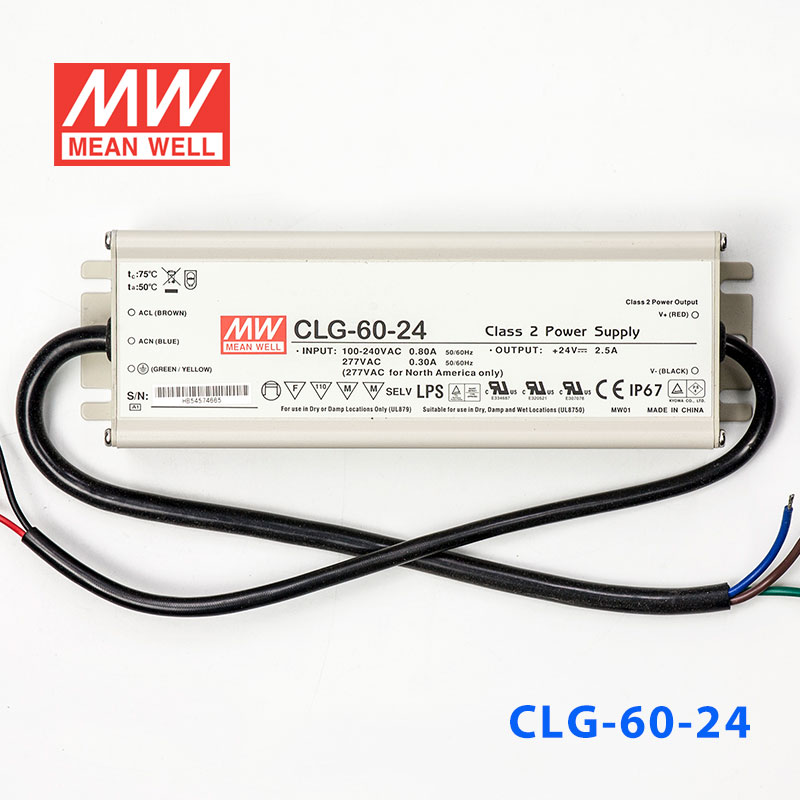

CLG-60-24 · 恒压+可改恒流有PFC铝壳 IP67防水LED电源

Mean Well · Enclosed Switching Power Supply · 60W 24

输出电压: 24 V DC
额定功率: 60 W
输出电流: 2.5 A

¥247.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 CLG-60-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCUL CE TÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

CLG-60-24 为该系列 24V 输出型号：额定电流 2.5A，额定功率 60W，典型效率 87%。

产品特点

国际通用全范围交流输入(高达 295VAC)
内置主动式PFC功能
效率高达89%
保护种类：短路/过电流/过电压/过温度
自然风冷
符合IP67，户内、户外均可安装
Class 2电源
通过LPS(限功率电源)测试
100%满载老化测试
高信赖度
适合LED照明和电子字幕屏等应用(备注2)
符合世界照明设备安全规范
可应用于干燥/潮湿/淋雨环境下
3年质保

规格参数

CLG-60-24参数摘自官方规格书（2018-01-08 版）下载规格书 PDF

输出

直流电压: 24V
恒电流范围^注5: 16.8 ~ 24V
额定电流: 2.5A
电流范围: 0 ~ 2.5A
额定功率: 60W
纹波与噪声(最大)^注2: 2.7Vp-p
电压调整范围: 24 ~ 26V 在上述规格内，电压调整范围可依需求缩减
电流调整范围: 在额定输出电流的3% ~ -25%范围内可调
电压精度^注3: ±10%
线性调整率: ±3.0%
负载调整率: ±5.0%
启动时间: 500ms / 230VAC 3000ms / 115VAC(满载时)

输入

电压范围^注4: 90 ~ 295VAC或127 ~ 417VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.94/115VAC, PF>0.9/230VAC, PF>0.9/277VAC(满载时)(请参考"功率因素特性曲线")
总谐波失真: THD<20% (115VAC/230VAC输入,输出负载≥70%或277VAC输入,输出负载≥75%时)
效率(Typ.): 87%
交流电流(Typ.): 0.8A/115VAC 0.4A/230VAC 0.3A/277VAC
浪涌电流(Typ.): 冷启动35A(在50% Ipeak下测试twidth=45μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置32台 (B型断路器) / 32台 (C型断路器)
漏电流: <0.75mA / 240VAC

保护

过电流: 95 ~ 110% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
短路: 保护模式:打嗝模式,异常条件移除后可自动恢复
过电压: 28 ~ 32V 保护模式:关闭输出电压,重启后恢复
过温度: 关闭输出电压,当温度恢复正常后可自动恢复

环境

工作温度: -30～+70℃(请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL879, UL8750, UL1310, EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 independent, CAN/CSA C22.2 No. 223-M91(除48V外),CSA C22.2 No. 250.0-08(除48V外), CSA C22.2 No. 207-M89(除48V外), GB19510.1, GB19510.14,J61347-1, J61347-2-13,EAC TP TC 004, IP67认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P:100M Ohms/500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55015, EN61000-3-2 Class C (≧75%负载) ; EN61000-3-3, GB17743 and GB17625.1, EAC TP TC 020
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547,A级轻工业等级标准(浪涌 4KV), EAC TP TC 020

其它

MTBF: ≥495.7Khrs MIL-HDBK-217F (25℃)
尺寸: 195.6*61.5*38.8mm (L*W*H)
包装: 0.86Kg; 16pcs/14.8Kg/0.54CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低电压输入情况下需减额输出，具体请参照输出静态特性曲线图。
请参照“LED模块驱动方式”。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。
建议直接连接LED,不适合外加驱动。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。

典型应用

■ 典型应用

LED户外照明 — 适用于LED路灯、隧道灯、泛光灯、洗墙灯等户外景观照明。
建筑外墙亮化 — 楼体亮化、广告牌照明、轮廓灯带等防水场景供电。
工业控制系统 — 自动化控制设备、仪表仪器、24V工控应用电源。
安防监控设备 — 户外摄像头供电、LED补光灯电源等安防领域。
园林景观照明 — 喷泉灯光、水下照明、庭院灯等潮湿环境应用。
