CLG-100-15 · 恒压+可改恒流有PFC铝壳 IP67防水LED电源

Mean Well · Enclosed Switching Power Supply · 75W 15

输出电压: 15 V DC
额定功率: 75 W
输出电流: 5 A

¥95.00市场价 ¥310.00含 13% 增值税停产特价

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 CLG-100-15，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

CLG-100-15 为该系列 15V 输出型号：额定电流 5A，额定功率 75W，典型效率 85%。

产品特点

国际通用全范围交流输入(高达295VAC)
内置主动式PFC功能
效率高达88.5%
保护种类：短路/过电流/过电压/过温度
自然风冷
符合IP67，户内、户外均可安装
Class 2电源
通过LPS(限功率电源)测试
100%满载老化测试
高信赖度
适合LED照明和电子字幕屏等应用
符合世界照明设备安全规范
可应用于干燥/潮湿/淋雨环境下
3年质保(备注6)

规格参数

CLG-100-15参数摘自官方规格书（2021-06-25 版）下载规格书 PDF

输出

直流电压: 15V
恒电流范围^注7: 11.25 ~ 15V
额定电流^注5: 5A
额定功率^注5: 75W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 在额定输出电压的 0% ~ -15% 范围内可调
电流调整范围: 在额定输出电流的 3% ~ -25% 范围内可调
电压精度^注3: ±3.0%
线性调整率: ±1.0%
负载调整率: ±2.0%
启动、上升时间: 500ms, 80ms / 230VAC 1200ms, 80ms / 115VAC(满载时)
保持时间(Typ.): 60ms / 230VAC 30ms / 115VAC(满载时)

输入

电压范围^注4: 90 ~ 295VAC或127 ~ 417VDC
频率范围: 47 ~ 63Hz

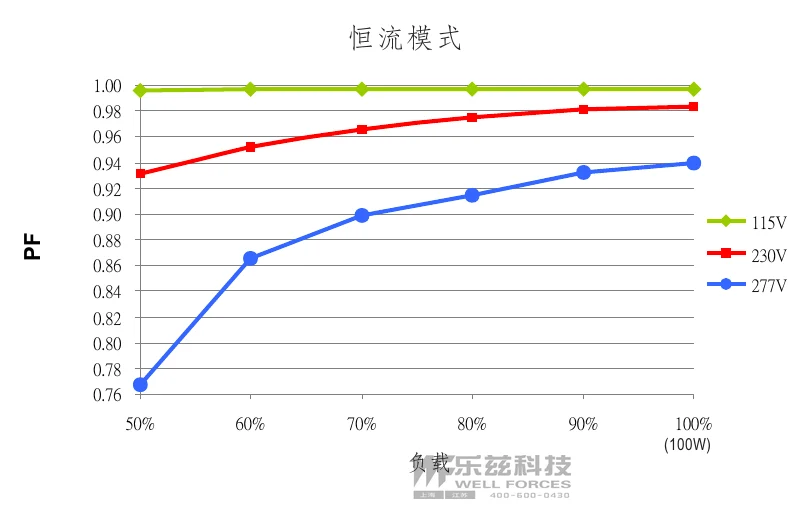

功率因数(Typ.): PF>0.95/115VAC, PF>0.95/230VAC, PF>0.92/277VAC(满载时)(请参考"功率因素特性曲线")
总谐波失真: THD<20% (115VAC/230VAC输入,输出负载≥75%或277VAC输入,输出负载≥75%时)
效率(Typ.): 85%
交流电流(Typ.): 12V:0.8A/115VAC 0.4A/230VAC 0.3A/277VAC 15V:0.9A/115VAC 0.45A/230VAC 0.35A/277VAC 20V ~ 48V:1.1A/115VAC 0.55A/230VAC 0.45A/277VAC
浪涌电流(Typ.): 冷启动40A(在50% Ipeak下测试twidth=1030μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置3台 (B型断路器) / 5台 (C型断路器)
漏电流: <0.75mA / 240VAC

保护

过电流(Typ.): 95 ~ 102% 保护模式:恒电流限制,负载异常条件移除后可自动恢复
短路: 打嗝模式,异常条件移除后可自动恢复
过电压: 16.5 ~ 20V 保护模式:关断输出电压,重启后恢复
过温度: 关断输出电压,重启后恢复

环境

工作温度: -30～+70℃(请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 12分钟/周期, X,Y,Z轴各72分钟

安规和电磁兼容

安全规范^注8: UL879, UL1310, UL8750, CSA C22.2 No. 207-M89, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 independent, TUV BS EN/EN60950-1,CAN/CSA C22.2 No.223-M91(除48V外), CAN/CSA C22.2 No. 250.13-12, GB19510.1,GB19510.14, J61347-1, J61347-2-13,EAC TP TC 004,IP67认证通过; 设计参照UL60950.
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P:100M Ohms/500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN55032 Class B, BS EN/EN61000-3-2 Class C (≧75%负载) ; BS EN/EN61000-3-3,GB17743和GB17625.1, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, A级轻工业标准(浪涌4KV), EAC TP TC 020

其它

MTBF: ≥301Khrs . MIL-HDBK-217F (25℃)
尺寸: 222.2*68*38.8mm (L*W*H)
包装: 1.0Kg; 12pcs/13Kg/0.58CUFT

测试条件与备注10

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低电压输入情况下需减额输出，具体请参照静态特性曲线。
标示值为最大的输出电流和功率值；为应对UL1310 class 2的要求，过载保护点可能稍低。
3年保固，但需保证电源运行的环境温度不高于68℃。
请参照“LED模块驱动方式”。
安规和EMC参照BS EN/EN60598-1, subject 8750(UL), CNS15233, GB7000.1, FCC part18设计。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。

技术图纸

CLG-100-15 效率vs负载(48V机型) — 效率vs负载(48V机型)点击查看大图

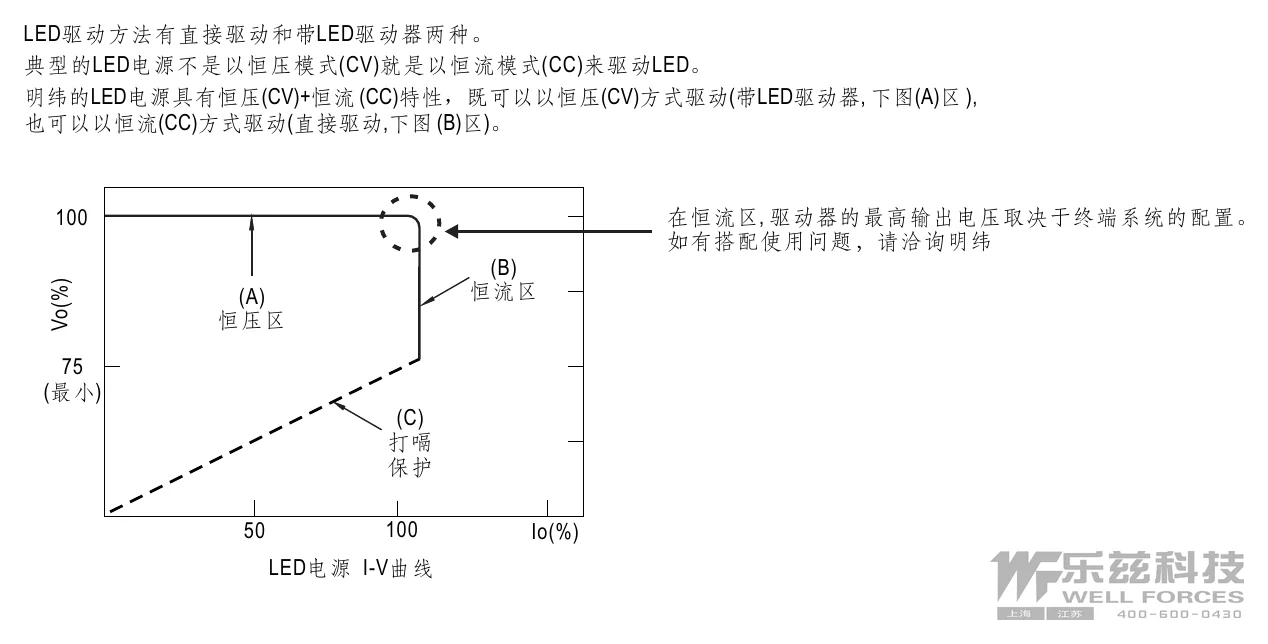

CLG-100-15 LED电源驱动模式 — LED电源驱动模式左右滑动 · 点击查看大图

典型应用

■ 典型应用

LED户外照明 — LED路灯、庭院灯、景观照明、广场照明、隧道灯
LED室内照明 — 商业照明、工业厂房照明、停车场照明、展示灯具
LED显示屏 — 户外LED广告屏、信息显示牌、交通指示屏
建筑照明 — 楼宇轮廓照明、桥梁亮化、古建筑照明、洗墙灯
工业控制 — 自动化设备供电、仪器仪表、控制系统电源
