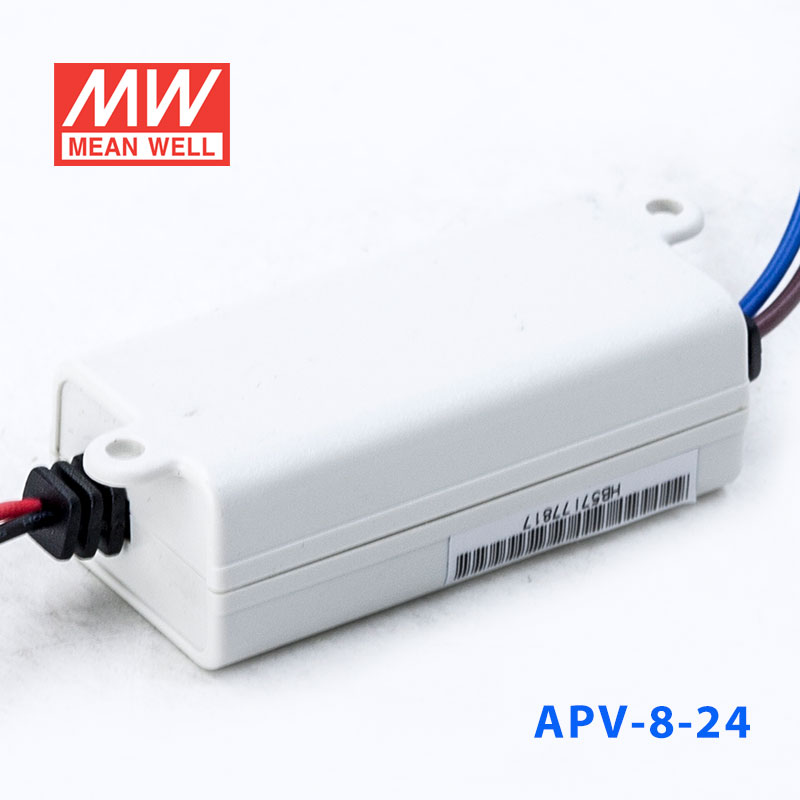

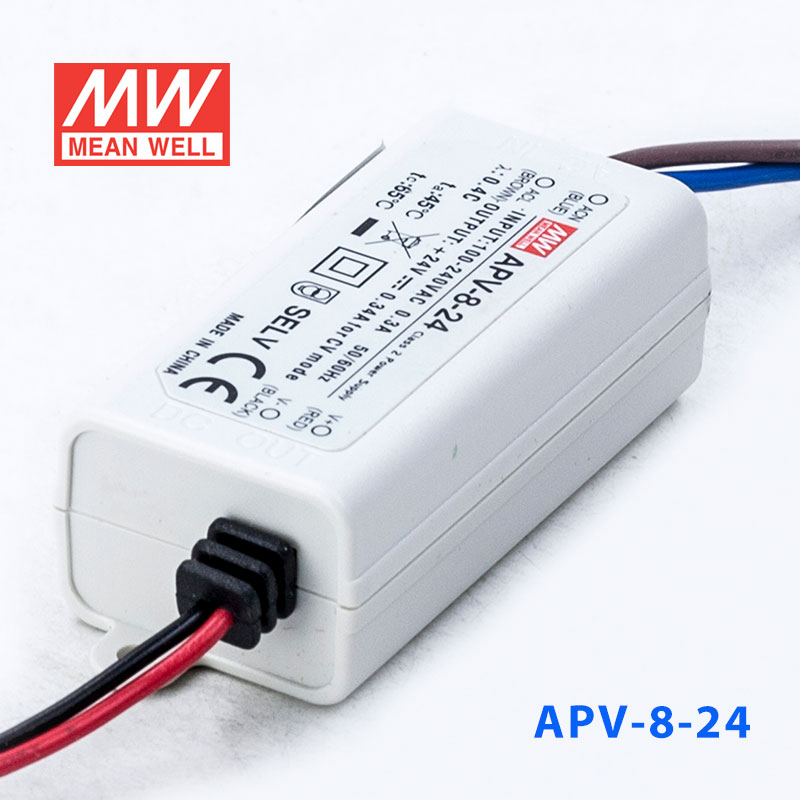

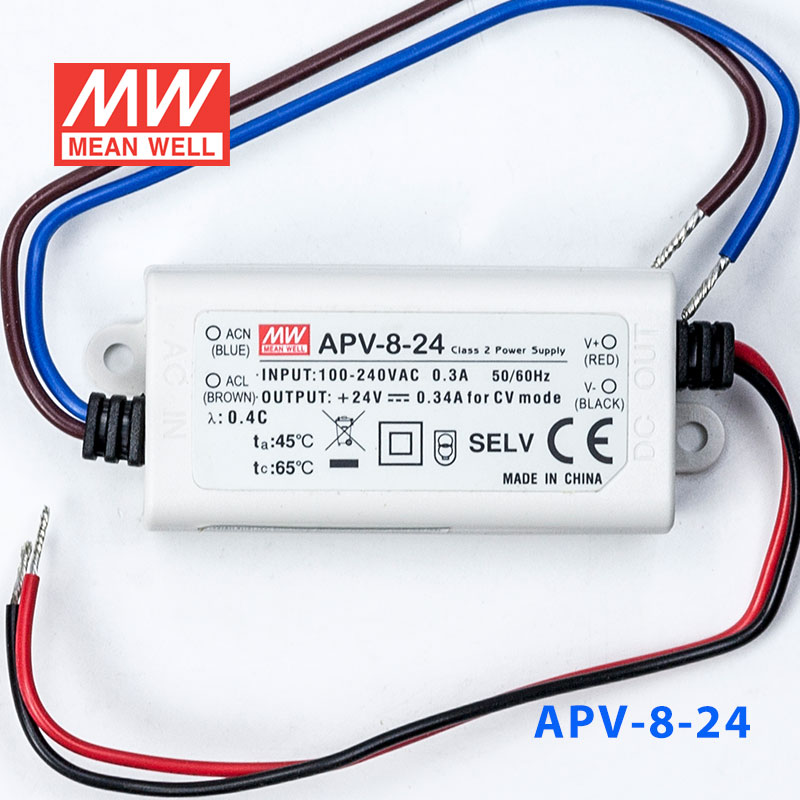

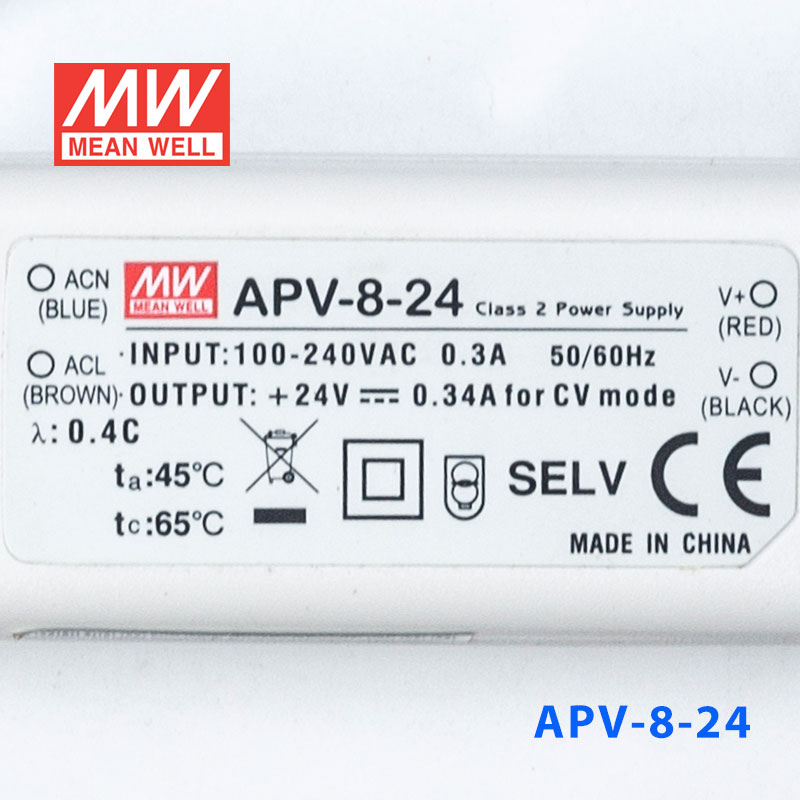

APV-8-24 · 牌恒压输出防水塑壳LED照明电源

Mean Well · Enclosed Switching Power Supply · 8.16W 24

输出电压: 24 V DC
额定功率: 8.2 W
输出电流: 0.34 A

¥23.40市场价 ¥29.90含 13% 增值税

选择型号 — APV-8系列APV-8-24

APV-8-57W · 5V · 1.4A APV-8-128W · 12V · 0.67A

APV-8-248.2W · 24V · 0.34A

APV-8E-57W · 5V · 1.4A APV-8E-128W · 12V · 0.67A APV-8E-248.2W · 24V · 0.34A

现货无货

现货 · 上海仓 41 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 APV-8-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEACUL BIS EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

APV-8-24 为该系列 24V 输出型号：额定电流 0.34A，额定功率 8.16W，典型效率 81%。

APV-8系列是一款8W交流转直流恒压式单组输出LED电源供应器，可接受90~264VAC全范围之输入电压，提供5V、12V及24V等三种小瓦数LED应用最常使用之输出电压。设计上采用两线式Class II设计(无FG)，搭配94V-0等级塑胶外壳，非常适合使用于经济款之LED应用。

产品特点

恒压设计
国际通用全范围交流输入
Class Ⅱ 电源，无 FG
全防护型塑胶外壳
IP42设计
外形小巧
自然风冷
保护种类：短路/过负载/过电压
空载消耗<0.5W
100%满载老化测试
低成本，高信赖度
2年质保

规格参数

APV-8-24参数摘自官方规格书（2026-09-04 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 0.34A
电流范围: 0 ~ 0.34A
额定功率: 8.16W
纹波与噪声(最大)^注2: 300mVp-p
电压精度^注3: ±5.0%
线性调整率: ±1.0%
负载调整率: ±2.0%
启动、上升时间: 500ms, 30ms / 230VAC 1500ms,30ms / 115VAC(满载时)
保持时间(Typ.): 20ms/230VAC(满载时)

输入

电压范围^注4: 90 ~ 264VAC或127 ~ 370VDC (备注6)
频率范围: 47 ~ 63Hz
效率(Typ.): 81%
交流电流: 0.15A/230VAC 0.3A/115VAC
浪涌电流(Typ.): 冷启动70A(在50% Ipeak下测试twidth=120μs)/230VAC
漏电流: 0.25mA / 240VAC

保护

短路: 打嗝模式，异常条件移除后可自动恢复
过负载: 大于额定输出功率的105% 保护方式 : 打嗝模式，异常条件移除后可自动恢复
过电压: 27.6 ~ 32.4V 保护方式: 关断输出电压，二极管钳位

环境

工作温度: -30 ~ 70℃(请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 45℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范^注8: 符合UL8750,CSA C22.2 No.250.0-08,BIS IS15885(除5V外), BIS IS15885(R-62002178 made in India only), EAC TP TC 004, BS EN/EN62368-1
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032,BS EN/EN61000-3-2,BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN55035,BS EN/EN61000-4-2,3,4,5,6,8,11;轻工业标准(浪涌2KV), EAC TP TC 020

其它

MTBF: 9638.4K hrs min. Telcordia SR-332 (Bellcore) ; 1631.5K hrs min. MIL-HDBK-217F (25℃)
尺寸: 60*30*23.5(L*W*H)
包装: 0.05Kg;144pcs/7.6Kg/0.79CUFT

测试条件与备注10

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当输入电压为DC电压时，请将输入电压的正极连接棕色输入线，将负极连接到蓝色输入线。
本产品不适用于EU和中国的LED照明应用。（建议在EU和中国使用LPF/NPF/XLG/XLC/XLN系列）
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米,有风扇机型操作环温需调降5℃/1000米。
来自美洲地区的产品可能没有ENEC / BIS 徽标。有关更多信息，请联系您的MEAN WELL销售人员。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

典型应用

装饰或广告配套等相关显示设备(备注7)
在多尘或潮湿环境下使用的通用型电子产品
