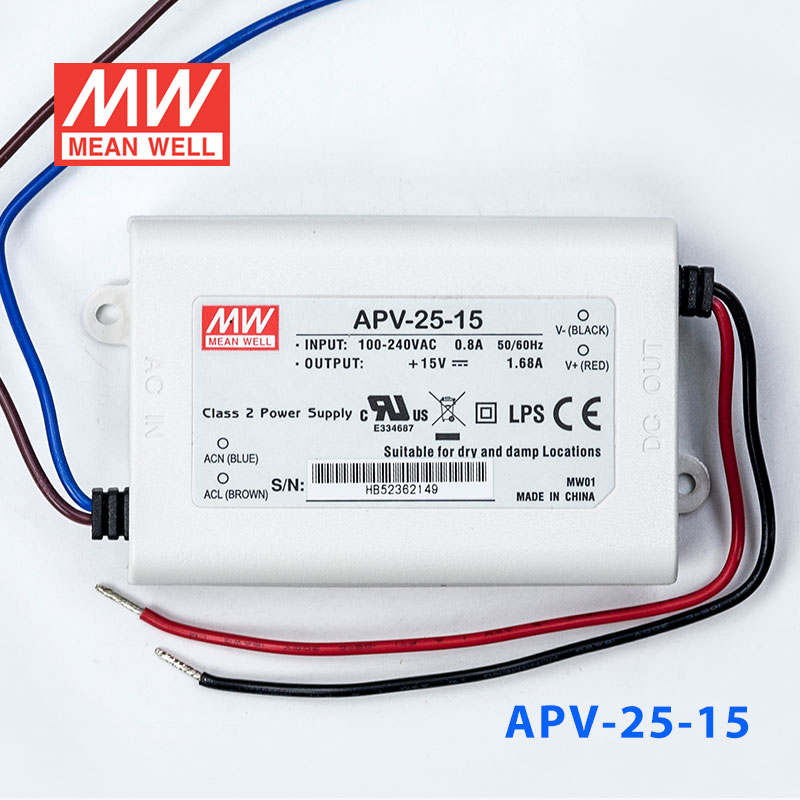

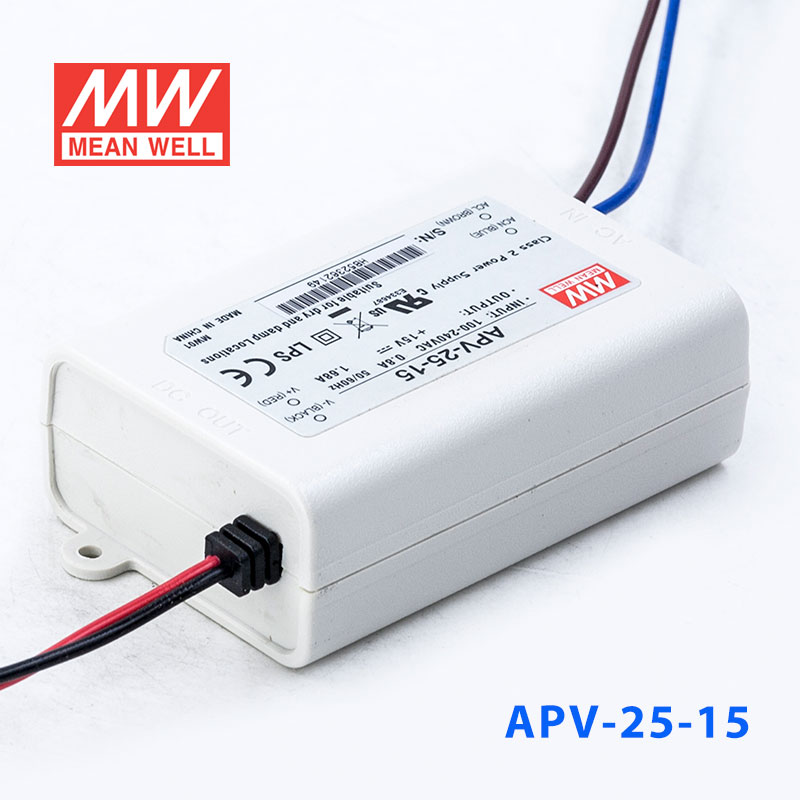

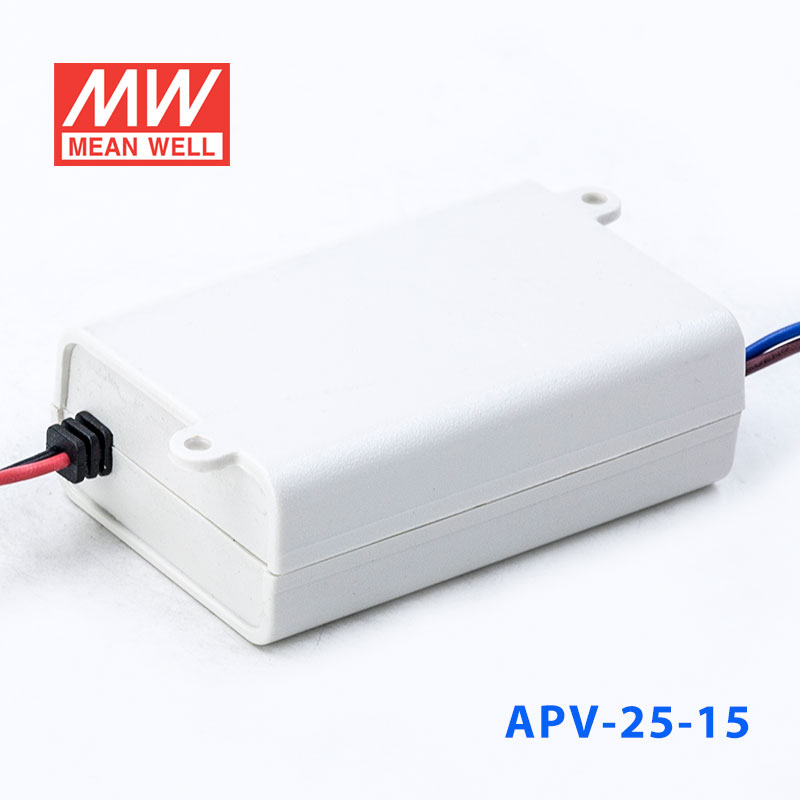

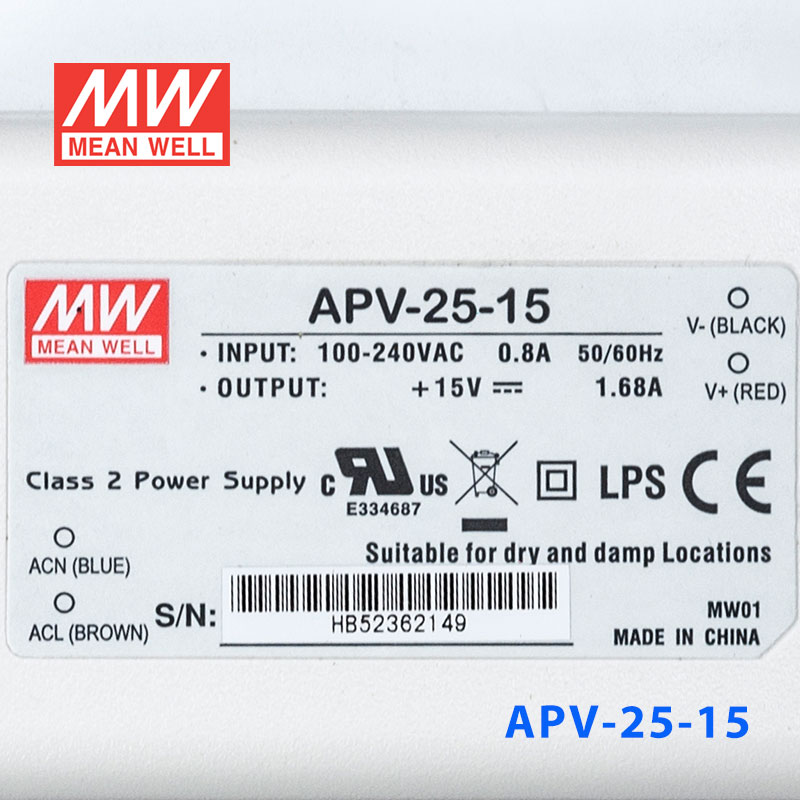

APV-25-15 · 牌恒压输出防水塑壳LED照明电源

Mean Well · Enclosed Switching Power Supply · 25.2W 15

输出电压: 15 V DC
额定功率: 25.2 W
输出电流: 1.68 A

¥48.00市场价 ¥62.40含 13% 增值税

选择型号 — APV-25系列APV-25-15

APV-25-517.5W · 5V · 3.5A APV-25-1225.2W · 12V · 2.1A

APV-25-1525.2W · 15V · 1.68A

APV-25-2425.2W · 24V · 1.05A APV-25-3625.2W · 36V · 0.7A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 APV-25-15，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EAC UL BIS EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

APV-25-15 为该系列 15V 输出型号：额定电流 1.68A，额定功率 25.2W，典型效率 83%。

产品特点

恒压设计
国际通用全范围交流输入
能承受300VAC浪涌输入达5秒
保护种类：短路/过负载/过电压
全防护型塑胶外壳
自然风冷
外形小巧
IP42设计
Class 2电源
通过LPS(限功率电源)测试
100%满载老化测试
低成本，高信赖度
装饰或广告配套等相关显示设备(备注9)
在多尘或潮湿环境下使用的通用型电子产品
2年质保

规格参数

APV-25-15参数摘自官方规格书（2026-09-04 版）下载规格书 PDF

输出

直流电压: 15V
额定电流: 1.68A
电流范围: 0 ~ 1.68A
额定功率: 25.2W
纹波与噪声(最大)^注2: 150mVp-p
电压精度^注3: ±5.0%
线性调整率: ±1.0%
负载调整率: ±2.0%
启动、上升时间^注6: 1500ms, 30ms / 230VAC 1500ms,30ms / 115VAC(满载时)
保持时间(Typ.): 20ms/230VAC,12ms/115VAC(满载时)

输入

电压范围^注4: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 83%
交流电流: 0.4A/230VAC 0.8A/115VAC
浪涌电流(Typ.): 冷启动45A(在50% Ipeak下测试twidth=310μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置9台 (B型断路器) / 15台 (C型断路器)
漏电流: 0.25mA / 240VAC

保护

过电流: 大于额定输出功率的105% 保护类型: 打嗝模式,异常条件移除后可自动恢复
过电压: 17.25 ~ 21V 保护类型 : 关闭输出电压,重启恢复

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: 符合UL8750 , CSA-C22.2 No. 250.0-13, BIS IS15885, EAC TP TC 004, IP42, BS EN/EN62368-1
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射: 符合BS EN/EN55032,BS EN/EN61000-3-2 Class A,BS EN/EN61000-3-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN55035,BS EN/EN61000-4-2,3,4,5,6,8,11;轻工业标准(浪涌2KV),EAC TP TC 020

其它

MTBF: 5489.6K hrs min. Telcordia SR-332 (Bellcore) ; 600.0K hrs min. MIL-HDBK-217F (25℃)
尺寸: 84*57*29.5mm (L*W*H)
包装: 0.13Kg; 72pcs / 10.4Kg / 0.92CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
启动时间是在冷启动状态下测得，连续开关机可能使启动时间变长。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
本产品不适用于EU和中国的LED照明应用。（建议在EU和中国使用LPF/NPF/XLG/XLC/XLN系列）

技术图纸

典型应用

■ 典型应用

室内LED照明 — 适用于LED灯带、灯条、筒灯、面板灯、橱柜灯等各类室内LED照明设备。
LED广告标识 — 驱动电子广告牌、发光字、灯箱、展示屏背光照明系统。
商业展示照明 — 应用于商场橱窗、展柜照明、装饰灯光系统，提升展示效果。
建筑装饰照明 — 室内装饰灯带、氛围照明、建筑轮廓照明等场景。
