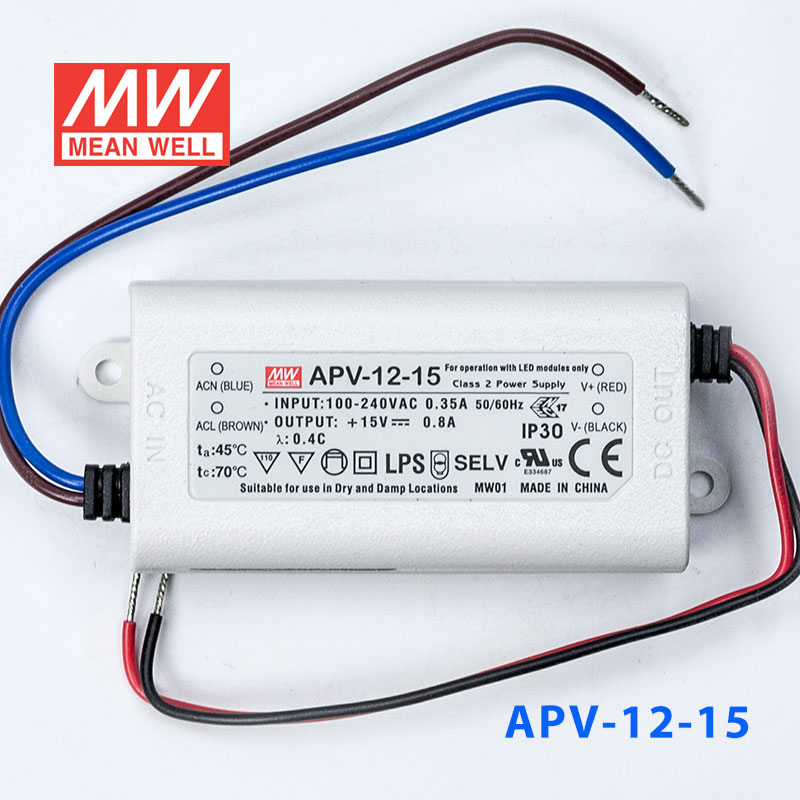

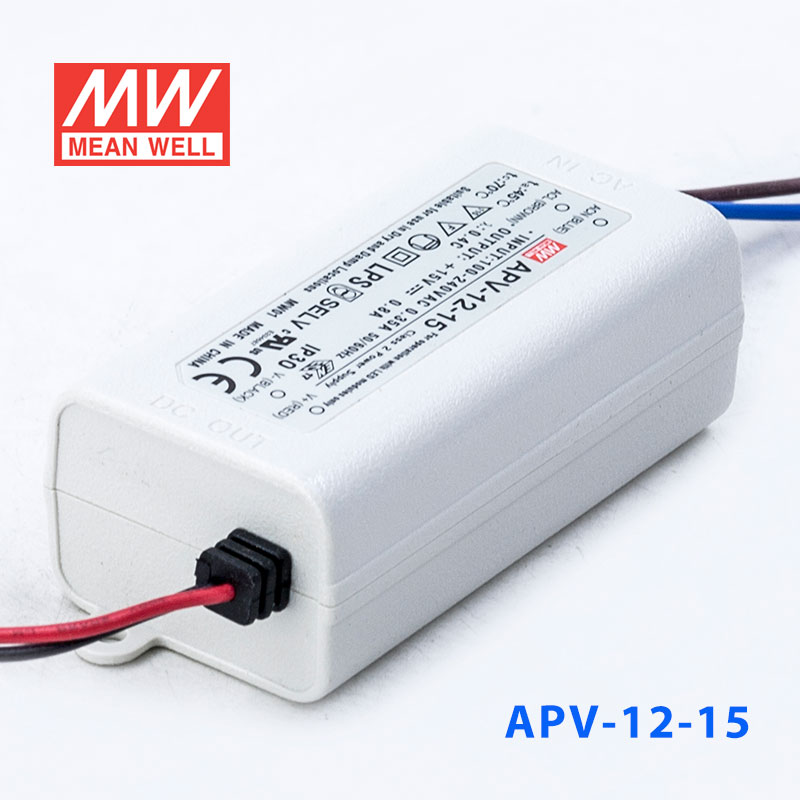

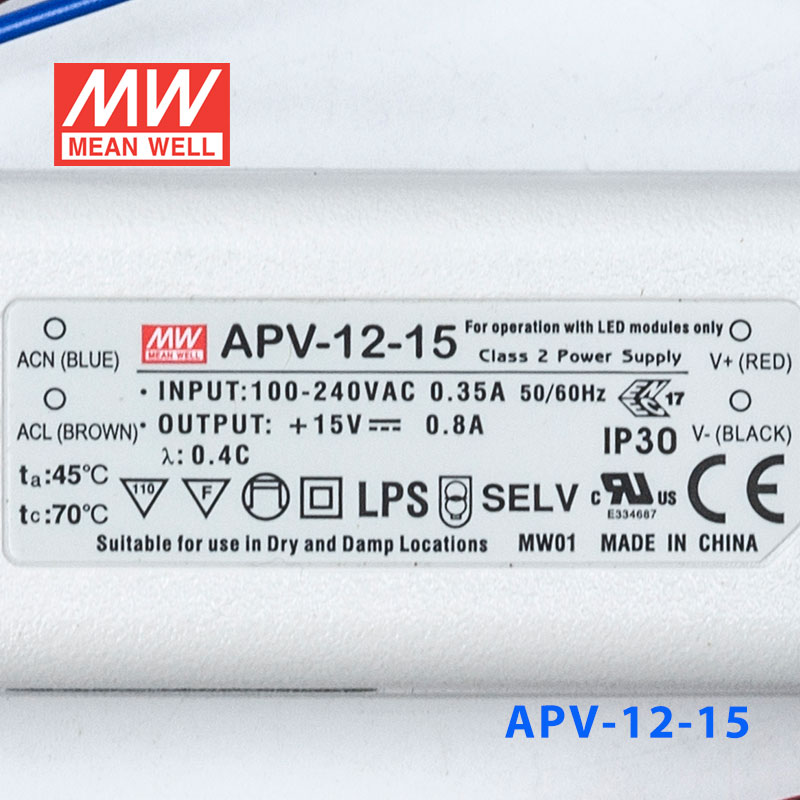

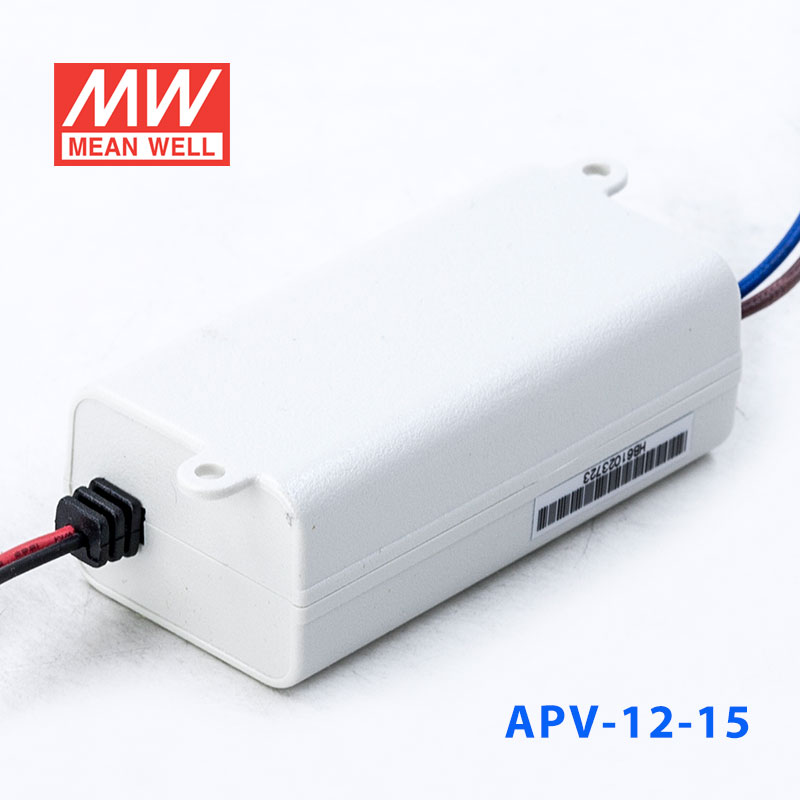

APV-12-15 · 牌恒压输出防水塑壳LED照明电源

Mean Well · Enclosed Switching Power Supply · 12W 15

输出电压: 15 V DC
额定功率: 12 W
输出电流: 0.8 A

¥27.30市场价 ¥33.80含 13% 增值税

选择型号 — APV-12系列APV-12-15

APV-12-510W · 5V · 2A APV-12-12停产12W · 12V · 1A

APV-12-1512W · 15V · 0.8A

APV-12-2412W · 24V · 0.5A APV-12E-510W · 5V · 2A APV-12E-1212W · 12V · 1A APV-12E-1512W · 15V · 0.8A APV-12E-2412W · 24V · 0.5A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 APV-12-15，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

APV-12-15 为该系列 15V 输出型号：额定电流 0.8A，额定功率 12W，典型效率 82%。

产品特点

恒压设计
国际通用全范围交流输入
保护种类：短路/过负载/过电压
全防护型塑胶外壳
自然风冷
外形小巧
Class Ⅱ 电源，无FG
Class 2电源
通过LPS(限功率电源)测试
IP42设计
装饰或广告配套等相关显示设备(备注7)
在多尘或潮湿环境下使用的通用型电子产品
100%满载老化测试
低成本，高信赖度
2年质保

规格参数

APV-12-15参数摘自官方规格书（2026-09-04 版）下载规格书 PDF

输出

直流电压: 15V
额定电流: 0.8A
电流范围: 0 ~ 0.8A
额定功率: 12W
纹波与噪声(最大)^注2: 120mVp-p
电压精度^注3: ±5.0%
线性调整率: ±1.0%
负载调整率: ±2.0%
启动、上升时间^注6: 1500ms, 30ms / 230VAC 1500ms,30ms / 115VAC(满载时)
保持时间(Typ.): 20ms/230VAC,15ms/115VAC(满载时)

输入

电压范围^注4: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 82%
交流电流: 0.2A/230VAC 0.35A/115VAC
浪涌电流(Typ.): 冷启动70A(在50% Ipeak下测试twidth=185μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置17台 (B型断路器) / 29台 (C型断路器)
漏电流: 0.25mA / 240VAC

保护

过负载: 大于额定输出功率的105% 保护类型: 打嗝模式,异常条件移除后可自动恢复
过电压: 17.5 ~ 21V 保护类型 : 关闭输出电压,二极管钳位

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范^注8: 符合UL8750,CSA C22.2 No.250.0-08, BIS IS15885(除15V外),EAC TP TC 004, IP42, BS EN/EN 62368-1
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射: 符合BS EN/EN55032,BS EN/EN61000-3-2,BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN55035,BS EN/EN61000-4-2,3,4,5,6,8,11; 轻工业标准(浪涌2KV),EAC TP TC 020

其它

MTBF: 7488.9K hrs min. Telcordia SR-332 (Bellcore) ; 1132.5K hrs min. MIL-HDBK-217F (25℃)
尺寸: 77*40*29(L*W*H)
包装: 0.08Kg; 120pcs/11.8Kg/1.06CUFT

测试条件与备注10

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。输入为直流时，+极接L线，-极接N线。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
启动时间是在冷启动状态下测得，连续开关机可能使启动时间变长。
本产品不适用于EU和中国的LED照明应用。（建议在EU和中国使用LPF/NPF/XLG/XLC/XLN系列）
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米,有风扇机型操作环温需调降5℃/1000米。
来自美洲地区的产品可能没有ENEC / BIS徽标。有关更多信息，请联系您的MEAN WELL销售人员。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

典型应用

■ 典型应用

室内LED照明 — 筒灯、灯带、灯条、橱柜灯、装饰照明等小功率LED灯具。
LED广告标识 — 发光字、灯箱、指示牌、展示柜照明、POP广告显示。
商业展示照明 — 展柜灯光、货架照明、橱窗展示、专柜装饰照明。
建筑装饰照明 — 楼梯灯、走廊照明、辅助照明、氛围灯光系统。
