首页产品中心APC系列系列APC-25-500

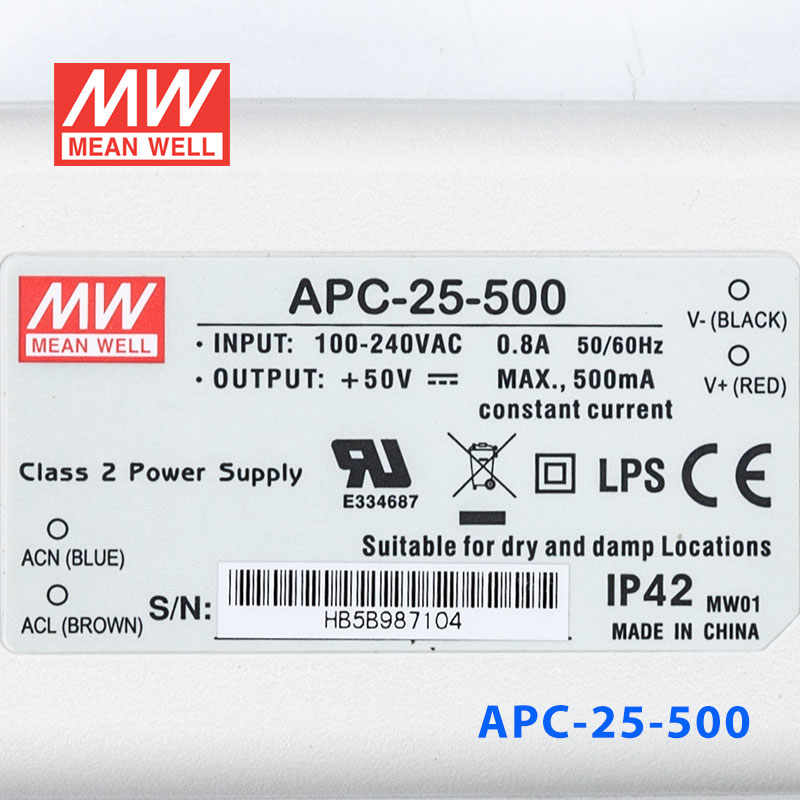

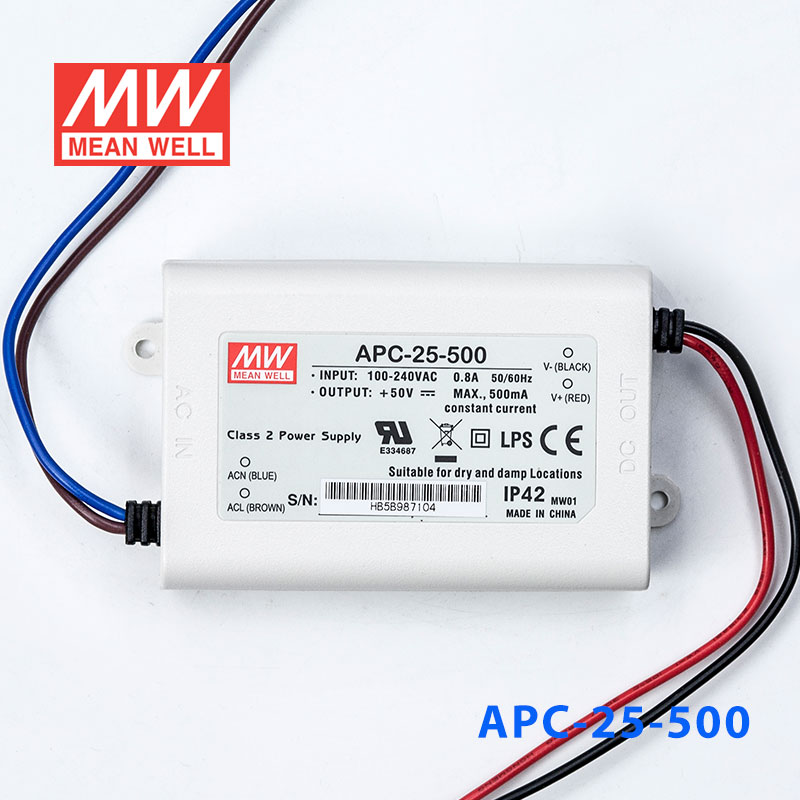

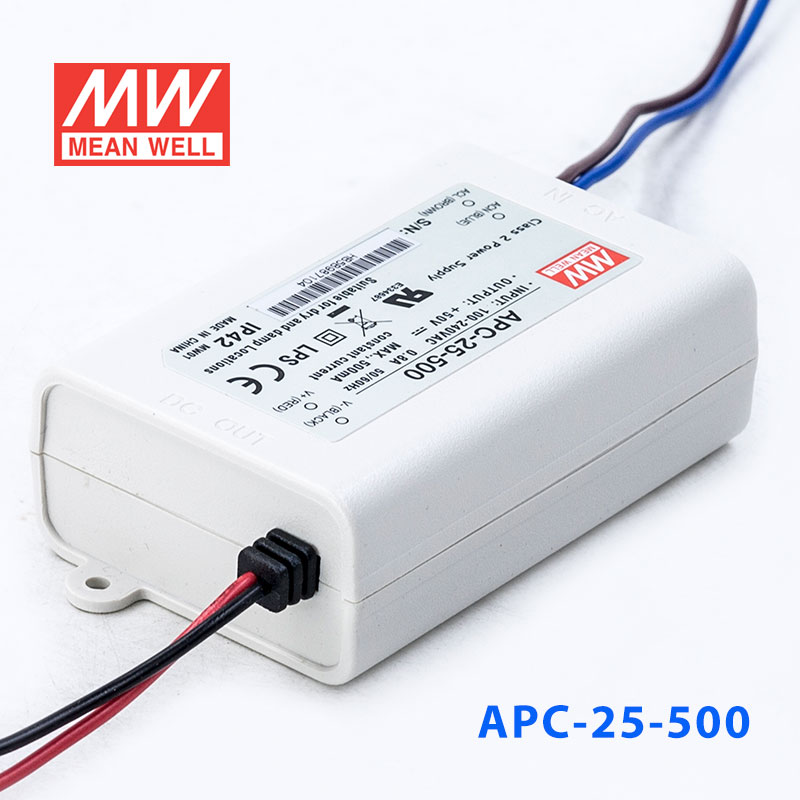

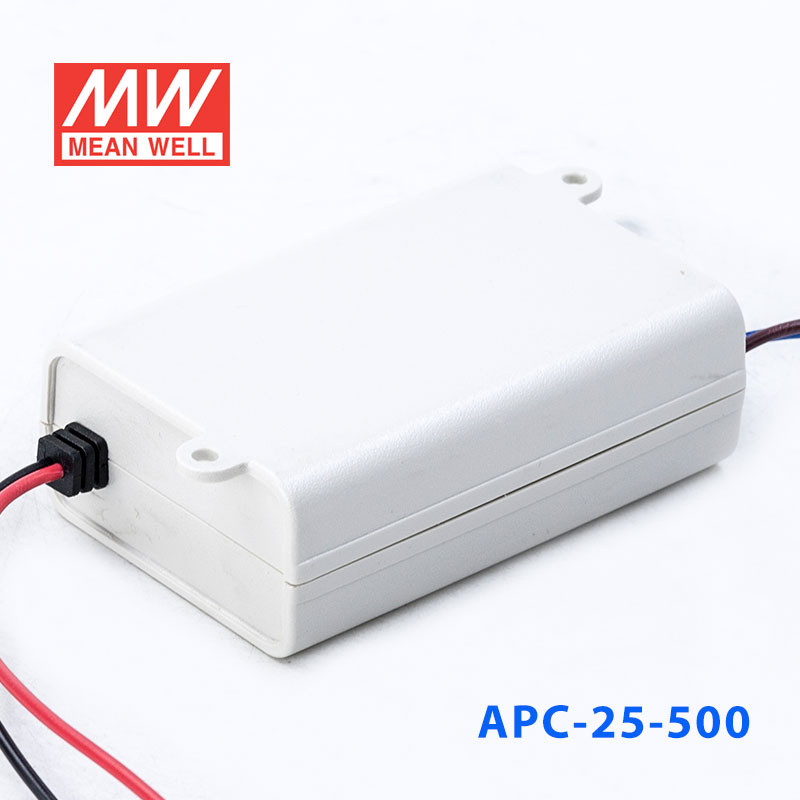

APC-25-500 产品图 1
明纬 MEAN WELL · APC系列 系列
明纬官方正品APC系列 系列3 年保修

APC-25-500 · 15 500mA 牌恒流输出防水塑壳LED照明电源

Mean Well · Enclosed Switching Power Supply · 25.2W 50

输出电压
50 V DC
额定功率
25.2 W
输出电流
500m A
¥62.00含 13% 增值税
选择型号 — APC-25系列APC-25-500
APC-25-35024.5W · 70V · 350MA库存:无货
APC-25-50025.2W · 50V · 500MA库存:大量库存
APC-25-70025.2W · 36V · 700MA库存:大量库存APC-25-105025.2W · 24V · 1050MA库存:大量库存

现货无货

现货 · 上海仓 102 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 APC-25-500,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商BSMICEEACBISUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

APC-25-500 为该系列型号:额定电流 500mA,额定功率 25.2W,典型效率 83%。

产品特点

  • 恒流设计
  • 国际通用全范围交流输入
  • 能承受300VAC浪涌输入达5秒
  • 保护种类:短路/过电压
  • 全防护型塑胶外壳
  • 外形小巧
  • 自然风冷
  • IP42设计
  • 100%满载老化测试
  • 装饰或广告配套等相关显示设备(备注6)
  • 低成本,高信赖度
  • 2年质保

规格参数

APC-25-500·参数摘自官方规格书(2026-09-04 版)下载规格书 PDF

输出

额定电流
500mA
直流电压范围
15~50V
额定功率
25.2W
电流纹波
5.0%
电流精度
±8.0%
启动、上升时间
1500ms, 30ms / 230VAC 1500ms, 30ms / 115VAC(满载时)
保持时间(Typ.)
20ms/230VAC 12ms/115VAC(满载时)

输入

电压范围注2
90 ~ 264VAC 127 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
83%
交流电流
0.4A/230VAC;0.8A/115VAC
浪涌电流(Typ.)
冷启动45A(在50% Ipeak下测试twidth=310μs)/230VAC
16A断路器可配置同型号电源供应器之数量
于230VAC时, 可配置9台 (B型断路器) / 15台 (C型断路器)
漏电流
0.25mA / 240VAC

保护

过电压
55 ~ 68V 保护类型 : 关闭输出电压,重启恢复

环境

工作温度
-30 ~ +70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +80℃, 10 ~ 95% RH
温度系数
±0.2%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
符合UL8750 (除APC-25-350外), CSA-C22.2 No. 250.0-13 (仅 APC-25-700&1050), BIS IS15885(除APC-25-350外), EAC TP TC 004,IP42, BS EN/EN62368-1
耐压
I/P-O/P:3KVAC
绝缘阻抗
I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射
符合BS EN/EN55032,BS EN/EN61000-3-2 Class A,BS EN/EN61000-3-3,EAC TP TC 020
电磁兼容抗扰度
符合BS EN/EN55035,BS EN/EN61000-4-2,3,4,5,6,8,11; 轻工业标准(浪涌2KV),EAC TP TC 020

其它

MTBF
4955.9K hrs min. Telcordia SR-332 (Bellcore) ; 504.9K hrs min. MIL-HDBK-217F (25℃)
尺寸
84*57*29.5(L*W*H)
包装
0.13Kg; 72pcs/10.4Kg/0.92CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 低输入电压情况下需减额输出,具体请参照静态特性曲线图。
  3. 电源被视为一个元件与终端设备结合使用,因为EMC受整套装置的影响,终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
  4. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。
  5. 对于任何应用说明和 IP 防尘防水功能安装注意事项,请在设计安装前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
  6. 本产品不适用于EU和中国的LED照明应用。(建议在EU和中国使用LPF/NPF/XLG/XLC/XLN系列)

技术图纸

APC-25-500 机构尺寸
机构尺寸左右滑动 · 点击查看大图
APC-25-500 方框图
方框图左右滑动 · 点击查看大图
APC-25-500 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 室内LED照明 — 筒灯、射灯、灯带、面板灯等中小功率LED灯具
  • 商业展示照明 — 橱窗灯、展柜灯、装饰照明、氛围灯光系统
  • LED广告标识 — LED发光字、电子广告牌、指示牌、招牌背光
  • 建筑装饰照明 — 轮廓灯、洗墙灯、线条灯等建筑照明应用

资料下载

规格书1

APC-25-500 规格书PDF下载

3D 图档1

APC-25-500 3D 图档ZIP下载

认证证书7

APC,APV-25,35-LVD认证证书APC,APV-25,35-LVD-cer.pdfPDF下载
EAC认证证书EAC-cer.pdfPDF下载
BIS认证证书APC-25,35(SELV)-BIS-cer.pdfPDF下载
UL认证证书E334687-UL-cer.pdfPDF下载
EMC认证证书APC,APV-25,35-EMC-cer.pdfPDF下载
CE认证证书APC,APV-25,35-CE-DEC.PDFPDF下载
UK认证证书APC,APV-25,35-UK-dec.pdfPDF下载
