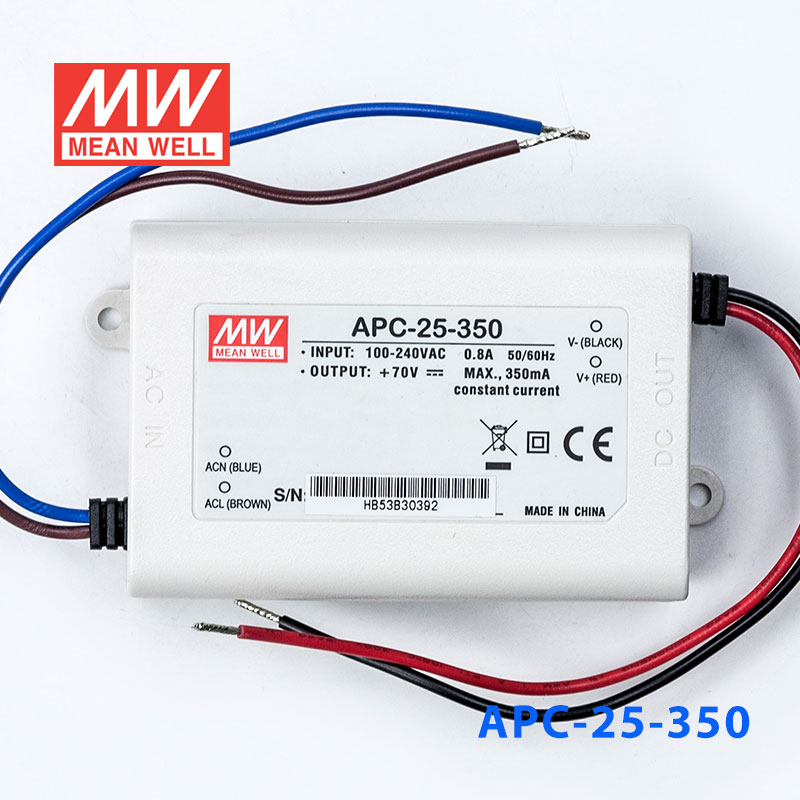

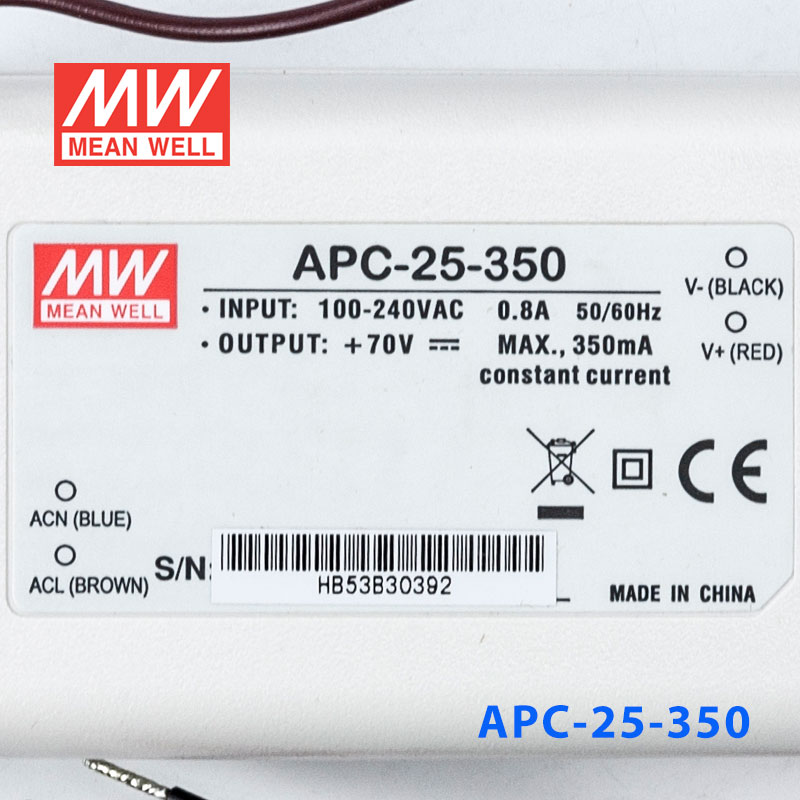

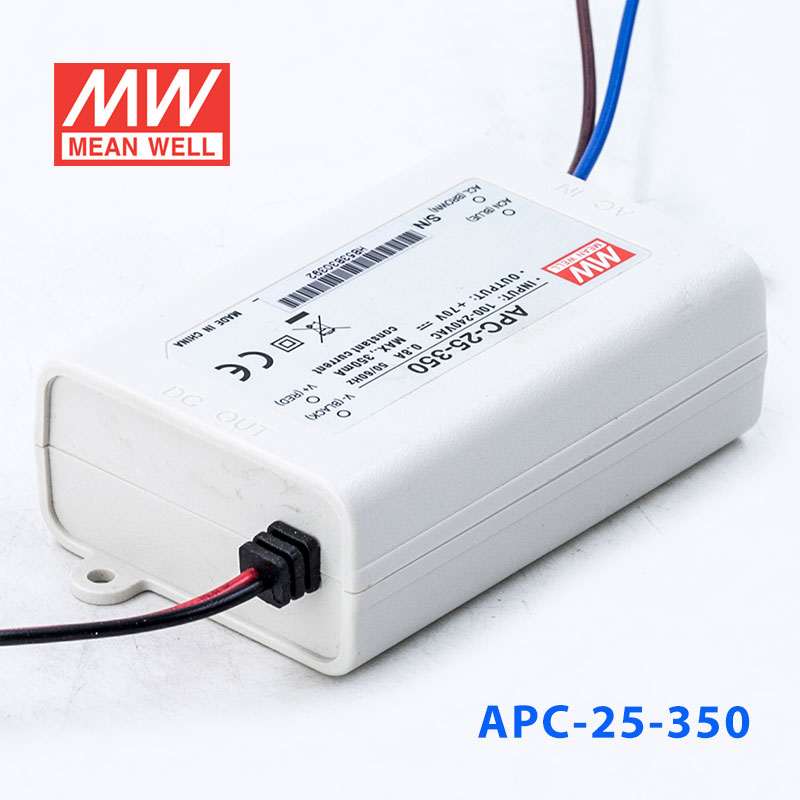

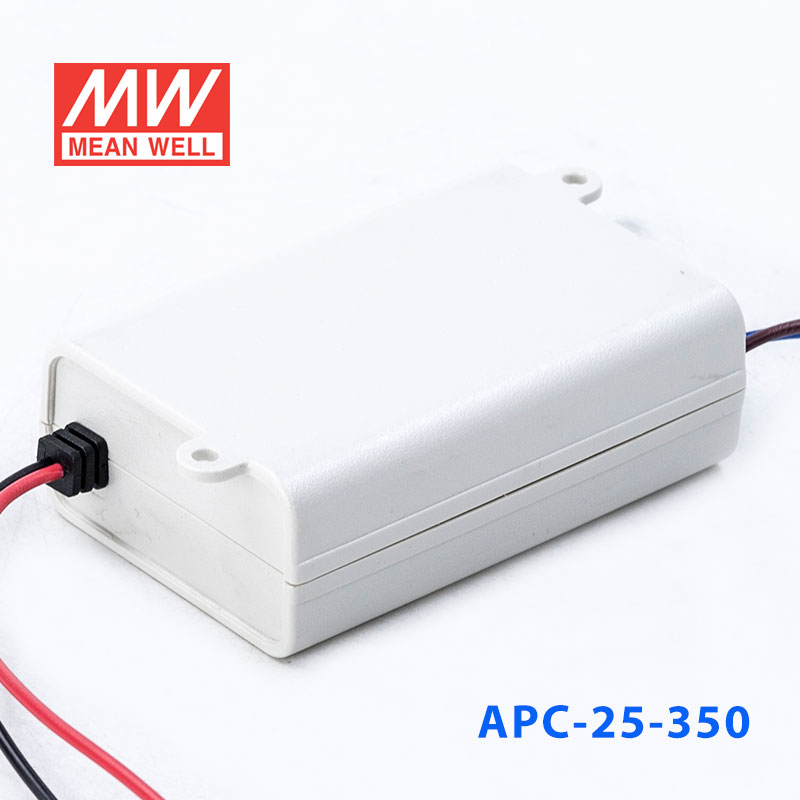

APC-25-350 · 25 350mA 牌恒流输出防水塑壳LED照明电源

Mean Well · Enclosed Switching Power Supply · 24.5W 70

输出电压: 70 V DC
额定功率: 24.5 W
输出电流: 350m A

¥62.00含 13% 增值税

选择型号 — APC-25系列APC-25-350

APC-25-35024.5W · 70V · 350MA

APC-25-50025.2W · 50V · 500MA APC-25-70025.2W · 36V · 700MA APC-25-105025.2W · 24V · 1050MA

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 APC-25-350，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商BSMICE EAC BIS UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

APC-25-350 为该系列型号：额定电流 350mA，额定功率 24.5W，典型效率 83%。

产品特点

恒流设计
国际通用全范围交流输入
能承受300VAC浪涌输入达5秒
保护种类：短路/过电压
全防护型塑胶外壳
外形小巧
自然风冷
IP42设计
100%满载老化测试
装饰或广告配套等相关显示设备(备注6)
低成本，高信赖度
2年质保

规格参数

APC-25-350参数摘自官方规格书（2026-09-04 版）下载规格书 PDF

输出

额定电流: 350mA
直流电压范围: 25~70V
额定功率: 24.5W
电流纹波: 5.0%
电流精度: ±8.0%
启动、上升时间: 1500ms, 30ms / 230VAC 1500ms, 30ms / 115VAC(满载时)
保持时间(Typ.): 20ms/230VAC 12ms/115VAC(满载时)

输入

电压范围^注2: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 83%
交流电流: 0.4A/230VAC;0.8A/115VAC
浪涌电流(Typ.): 冷启动45A(在50% Ipeak下测试twidth=310μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置9台 (B型断路器) / 15台 (C型断路器)
漏电流: 0.25mA / 240VAC

保护

过电压: 76 ~ 94V 保护类型 : 关闭输出电压,重启恢复

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.2%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: 符合UL8750 (除APC-25-350外), CSA-C22.2 No. 250.0-13 (仅 APC-25-700&1050), BIS IS15885(除APC-25-350外), EAC TP TC 004,IP42, BS EN/EN62368-1
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射: 符合BS EN/EN55032,BS EN/EN61000-3-2 Class A,BS EN/EN61000-3-3,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN55035,BS EN/EN61000-4-2,3,4,5,6,8,11; 轻工业标准(浪涌2KV),EAC TP TC 020

其它

MTBF: 4955.9K hrs min. Telcordia SR-332 (Bellcore) ; 504.9K hrs min. MIL-HDBK-217F (25℃)
尺寸: 84*57*29.5(L*W*H)
包装: 0.13Kg; 72pcs/10.4Kg/0.92CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
本产品不适用于EU和中国的LED照明应用。（建议在EU和中国使用LPF/NPF/XLG/XLC/XLN系列）

技术图纸

典型应用

■ 典型应用

室内LED照明 — 筒灯、射灯、灯带、面板灯、吸顶灯等固定式照明设备。
商业展示照明 — 橱窗灯、展柜灯、货架照明、装饰灯光系统。
LED广告标识 — 室内灯箱、发光字、电子广告牌、指示标识系统。
建筑装饰照明 — 室内轮廓灯、氛围照明、背光系统、装饰灯带。
