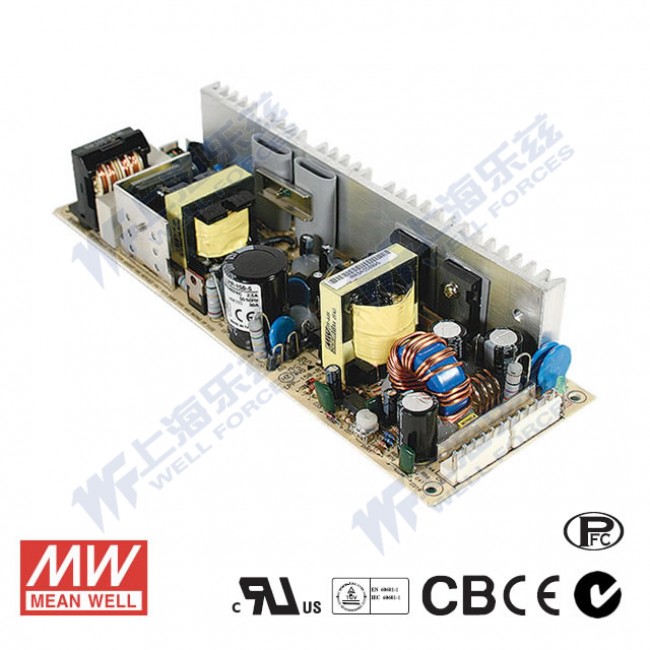

lpp-150-48 · LPP 150 48 单路输出带PFC功能无外壳窄条PCB板开关电源

85~264VAC全范围交流输入尺寸222×75×41mm工作温度-10~60°CTUVUL

输出电压: 48 V DC
额定功率: 153.6 W

询价

选择型号 — LPP-150系列lpp-150-48

LPP-150-3.399W · 3.3V · 30A LPP-150-5150W · 5V · 30A LPP-150-7.5150W · 7.5V · 20A LPP-150-12150W · 12V · 12.5A LPP-150-13.5151.2W · 13.5V · 11.2A LPP-150-15150W · 15V · 10A LPP-150-24151.2W · 24V · 6.3A LPP-150-27151.2W · 27V · 5.6A

lpp-150-48150W · 48V · 3.2A

现货即将售罄无货

现货 · 上海仓 39 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

关于 lpp-150-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

lpp-150-48 为该系列 48V 输出型号：额定电流 3.2A，额定功率 153.6W，典型效率 85%。

产品特点

国际通用全范围交流输入
内置主动式PFC功能PF>0.96
保护种类：短路/过负载/过电压
保护种类：过温度（可选）
自然风冷
100%满载老化
开关工作频率：PFC:67KHz, PWM:134KHz
3年质保

规格参数

lpp-150-48参数摘自官方规格书（2024-10-30 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 3.2A
电流范围: 0 ~ 3.2A
额定功率: 153.6W
纹波与噪声(最大)^注2: 250mVp-p
电压调整范围: 45.6 ~ 52.8V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 600ms, 30ms(满载时)
保持时间(Typ.): 30ms(满载时)

输入

电压范围: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素: PF≧0.96/230VAC PF≧0.97/115VAC(满载时)
效率(Typ.): 85%
交流电流(Typ.): 2.5A/115VAC 1.2A/230VAC
浪涌电流(Typ.): 冷启动：55A/230VAC
漏电流: <3.5mA / 240VAC

保护

过负载: 额定输出的105%~150% 保护模式:恒电流限制，负载异常条件移除后可自动恢复
过电压: 52.8 ~ 64.8V 保护模式:关断输出电压,重启后恢复

环境

工作温度: -10～+60℃,具有冷却风扇(请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.05%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL62368-1,EAC TP TC 004,TUV BS EN/EN62368-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注4: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度^注4: 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035, 轻工业标准,EAC TP TC 020

其它

MTBF: 2635.3K hrs min. Telcordia SR-332 (Bellcore) ; 292.7K hrs min. MIL-HDBK-217F (25℃)
尺寸: 222*75*41mm (L*W*H)
包装: 0.62Kg; 24pcs/16.6Kg/1.63CUFT

测试条件与备注5

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

资料下载

规格书1

lpp-150-48 规格书PDF下载

3D 图档1

lpp-150-48 3D 图档ZIP下载
