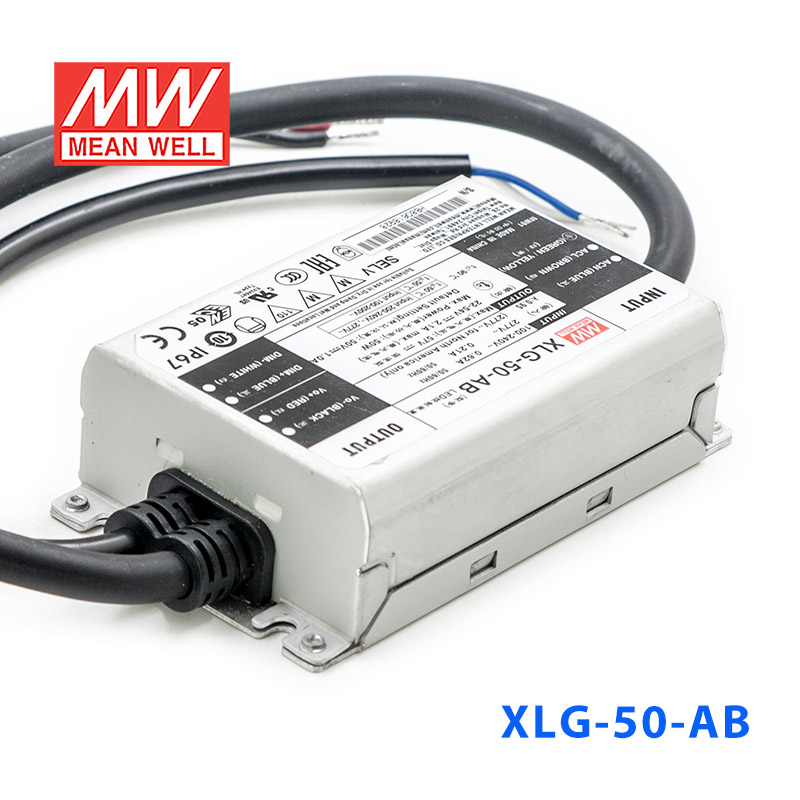

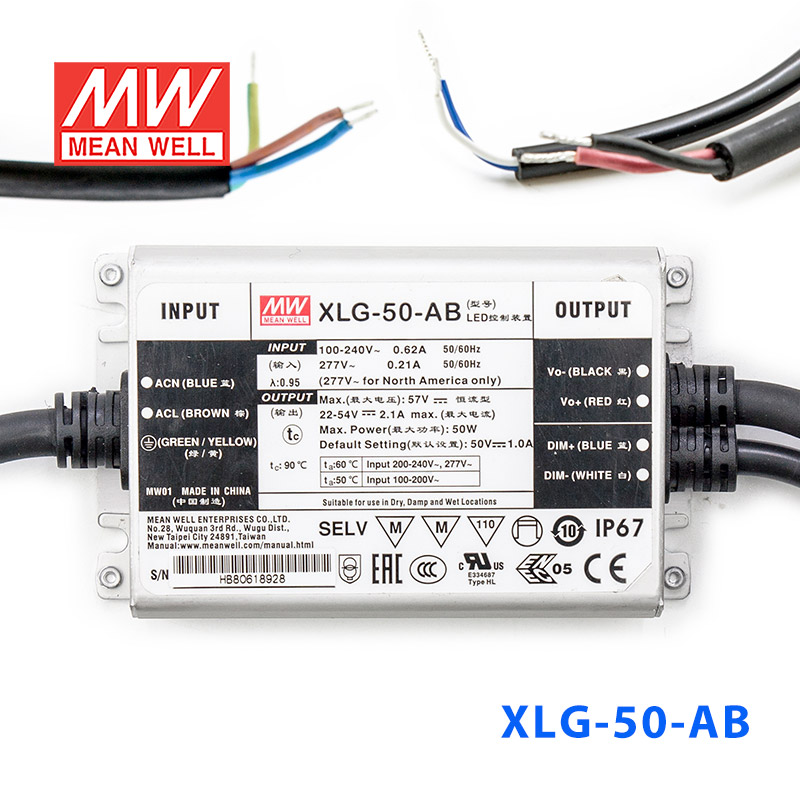

XLG-50-AB · 台湾 50W 恒功率防水电源22~ 电流可调型

Mean Well · Enclosed Switching Power Supply · 50W 57

输出电压: 57 V DC
额定功率: 50 W
输出电流: 1 A

¥123.00含 13% 增值税

选择型号 — XLG-50系列XLG-50-AB

XLG-50-A50W · 57V · 1A

XLG-50-AB50W · 57V · 1A

现货

现货 · 上海仓 31 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 XLG-50-AB，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE ENECRCM可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

XLG-50-AB 为该系列型号：额定功率 100VAC ~ 305VAC 50W，典型效率 90%（仅限XLG-50-A）。

XLG-50系列是一款50W交流变直流LED电源供应器，以恒功率输出设计为特色。此系列操作范围为90~305VAC交流电压。因具有最高可达90%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+90℃之机壳温度范围。金属外壳以及IP67防护等级之设计，使得XLG-50对于户内或户外的应用均适用。XLG-50配备了各种功能选项，如调光方法，可以为灯具系统提供最佳的设计弹性。XLG-50具有IEC61347/GB/T19510.1 和UL8750等最新的国际安全规范证书。输出和调光线路也是符合最新的隔离设计要求，同时确保使用者和灯具系统在安装过程中的安全。

产品特点

恒功率模式输出
金属外壳设计，带功能性接地
内置主动式PFC功能
Class 2电源
空载/待机功耗<0.5W
IP67防护等级，户内户外安装均可

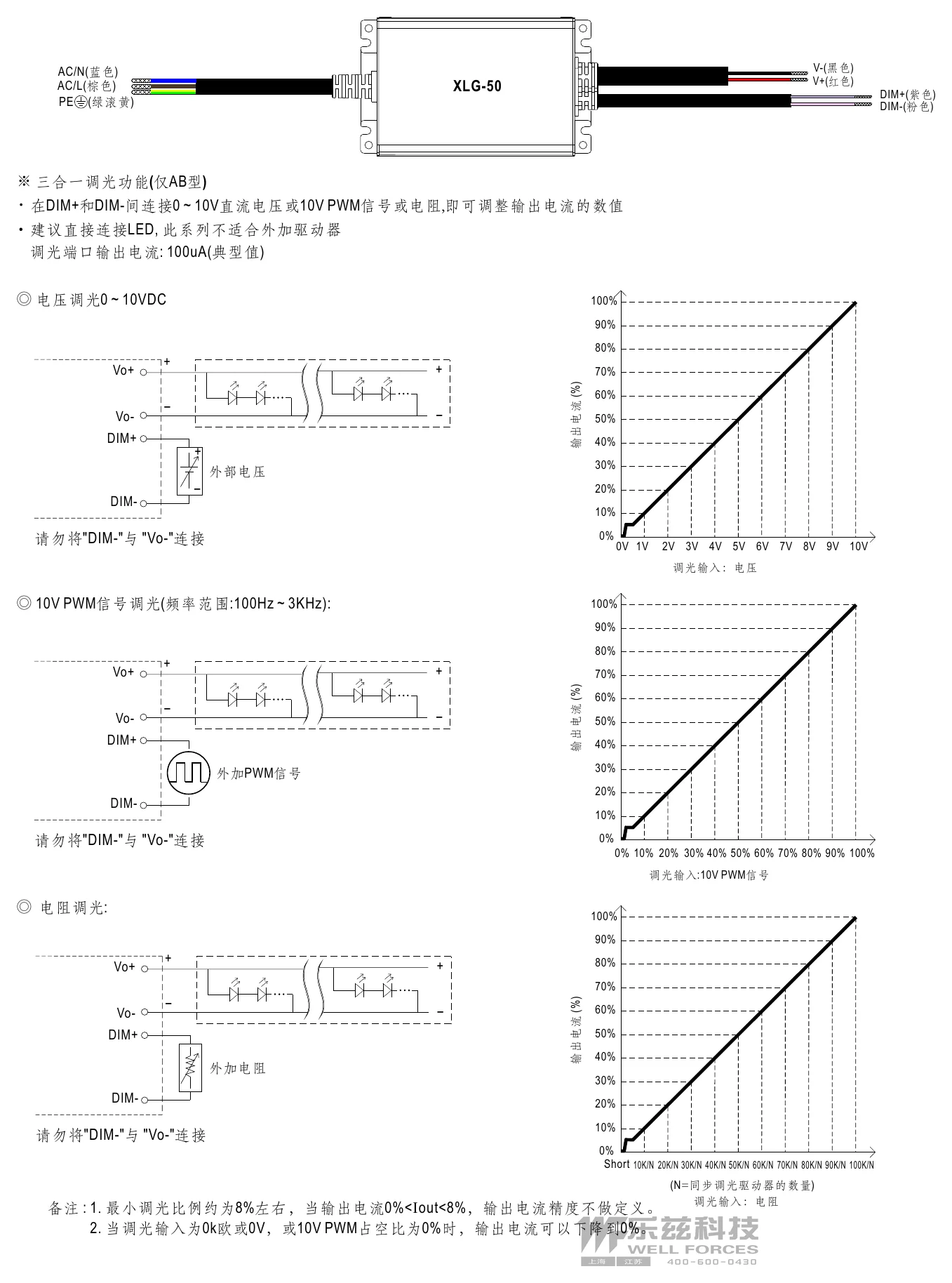

功能选项：输出电流通过内部电位器调整三合一调光(调光可关断，隔离设计)
寿命>50000小时
5年质保

规格参数

XLG-50-AB参数摘自官方规格书（2026-02-04 版）下载规格书 PDF

输出

额定电流 (默认): 1A
恒流范围^注2: 22 ~54V
额定功率: 100VAC ~ 305VAC 50W
电流纹波: 最大5.0% @额定电流
开路电压 (最大): 57V
电流调整范围: 0.53 ~ 2.1A
启动,上升时间^注3: 500ms, 100ms/115VAC, 230VAC

输入

电压范围^注4: 90 ~ 305VAC 127 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数: PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC @满载 (请参考 "功率因素特性曲线" )
总谐波失真: THD< 10%(@负载≧50%/115VC,230VAC; @负载≧75%/277VAC) (请参考 "总谐波失真特性曲线" )
效率(Typ.)^注10: 90%（仅限XLG-50-A）
交流电流: 0.57A / 115VAC 0.29A / 230VAC 0.24A/277VAC
浪涌电流: 冷启动50A(在50% Ipeak下测试twidth=350μs)/230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置5台 (B型断路器) / 8台 (C型断路器)
漏电流: <0.75mA / 277VAC
空载/待机功耗: 空载功耗<0.5W(A 型), <0.75W(I系列) 待机功耗<0.5W(AB型)(调光关断)

保护

过功率保护: 110-150%过功率保护，负载异常条件移除后可自动恢复
短路保护: 恒流限制，负载异常条件移除后可自动恢复
过温度保护: 打嗝模式，负载异常条件移除后可自动恢复
输入过压保护^注8: 320 ~ 370VAC (当输入电压超过保护电压时关断输出电压,负载异常条件移除后可自动恢复) 能承受440Vac的输入电压应力长达48小时

环境

工作温度: Tcase=-40 ~ +90℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750(type”HL”), CSA C22.2 No. 250.13-12; ENEC AS/NZS IEC BS EN/EN61347-1, AS/NZS BS EN/EN61347-2-13 independent,BS EN/EN62384;IP67; GB/T19510.1,GB/T19510.213,EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1,KC61347-2-13, IS15885(仅XLG-50I型);NOM-058-SCFI-2017认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55015(CISPR15),GB/T 17743 -----
辐射骚扰 Radiated BS EN/EN55015(CISPR15),GB/T 17743 -----
谐波电流 Harmonic Current BS EN/EN61000-3-2,GB17625.1 Class C @load≥50%
电压闪烁 Voltage Flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度: BS EN/EN61547
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 3
电快速瞬变脉冲群 EFT/Burst BS EN/EN61000-4-4 Level 3
浪涌 Surge BS EN/EN61000-4-5 4KV/Line-Line 6KV/Line-Earth
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 3
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 4
Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods >95% interruptions 250 periods

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55015(CISPR15),GB/T 17743	-----
辐射骚扰 Radiated	BS EN/EN55015(CISPR15),GB/T 17743	-----
谐波电流 Harmonic Current	BS EN/EN61000-3-2,GB17625.1	Class C @load≥50%
电压闪烁 Voltage Flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 3
电快速瞬变脉冲群 EFT/Burst	BS EN/EN61000-4-4	Level 3
浪涌 Surge	BS EN/EN61000-4-5	4KV/Line-Line 6KV/Line-Earth
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 3
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 4
Voltage Dips and Interruptions	BS EN/EN61000-4-11	>95% dip 0.5 periods, 30% dip 25 periods >95% interruptions 250 periods

其它

MTBF: 3931.6 K hrs min. Telcordia SR-332 (Bellcore) 394.6Khrs min. MIL-HDBK-217F (25℃)

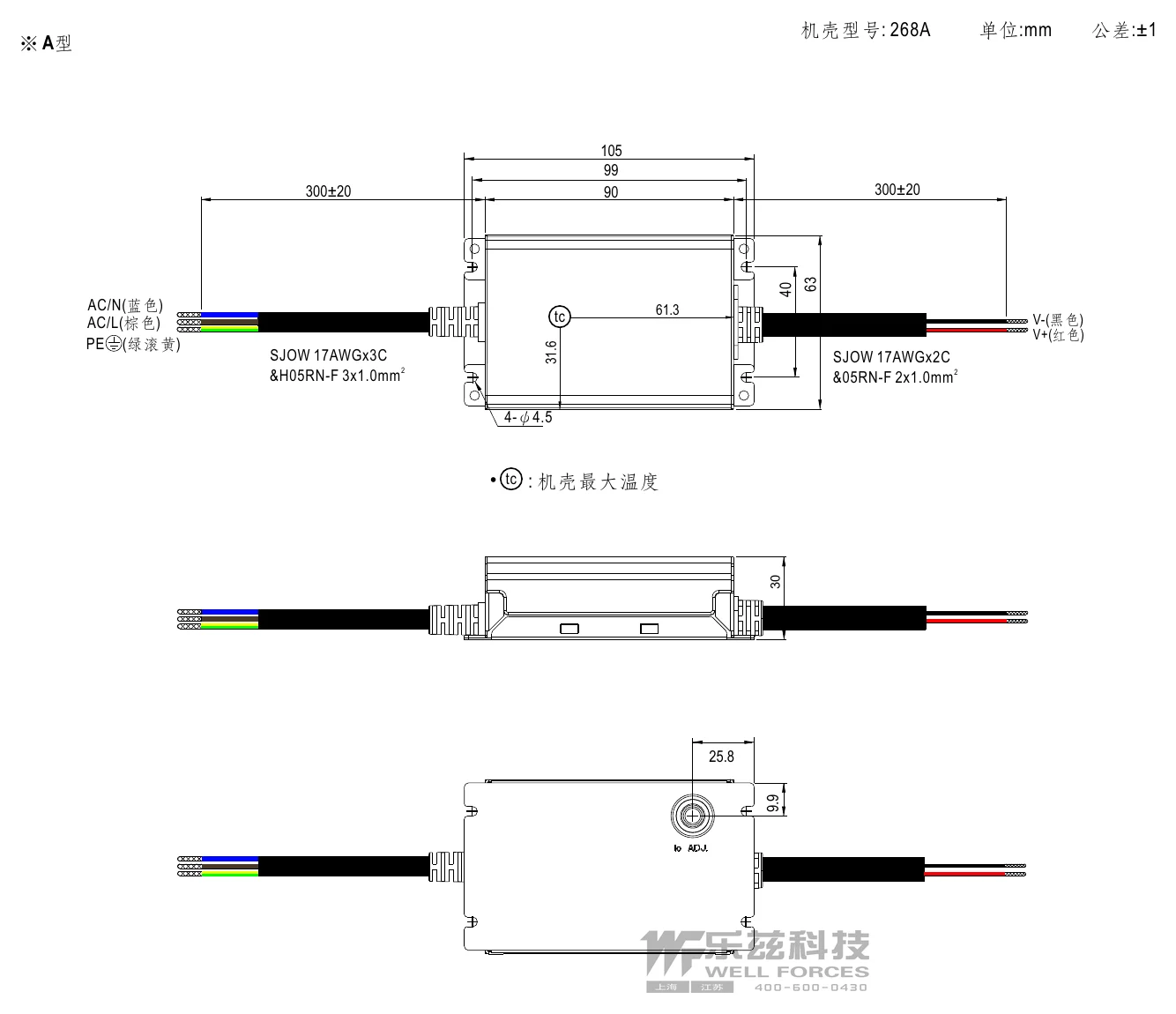

尺寸: 105*63*30mm (L*W*H)

测试条件与备注16

如未特别说明，所有规格参数均在输入为230VAC、额定电流、25℃环境温度下进行量测。

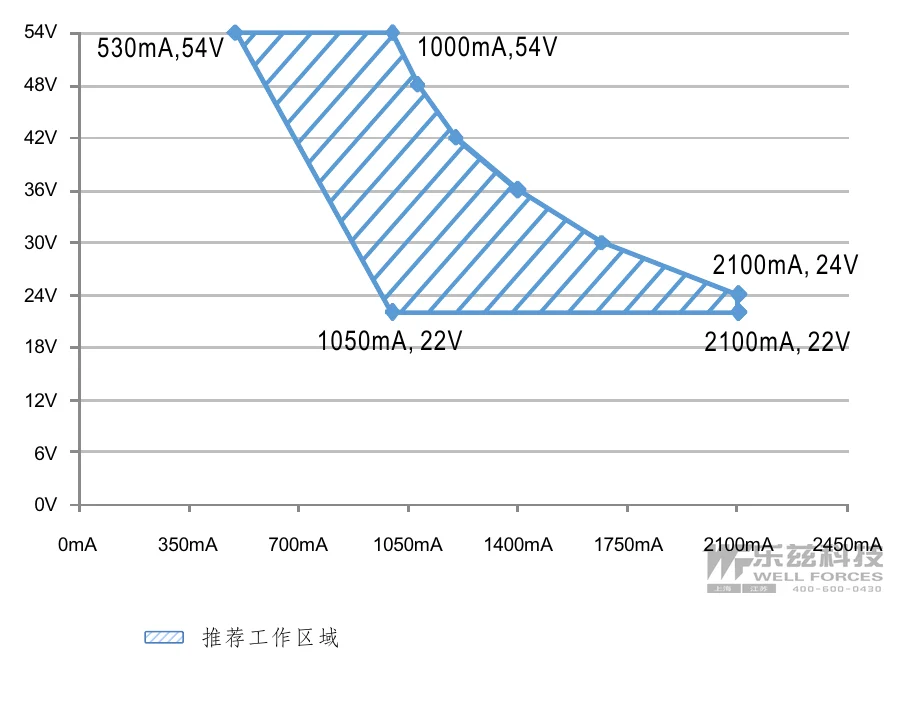

请参照“LED模块驱动方式 ”。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。

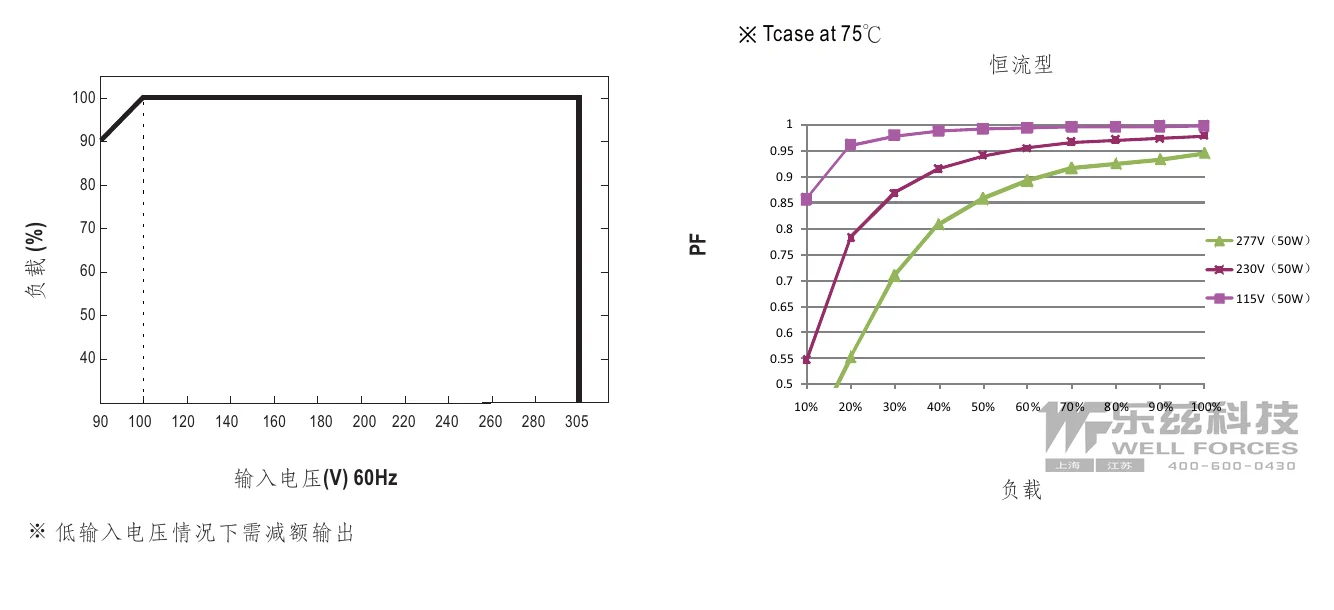

低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当本系列机型的外壳最高温度点Tc低于75℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
仅限XLG-50 I系列。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
仅限XLG-50-A
来自美洲地区的产品可能没有CCC标志。有关更多信息，请联系您的明纬销售商。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
若需要NOM(墨西哥)认证，有关更多信息，请联系您的MEAN WELL销售人员。
本系列电源若需符合Type HL应用则需考虑内置使用。

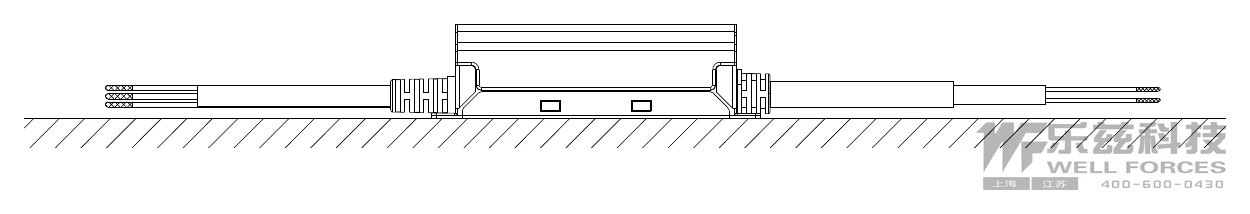

技术图纸

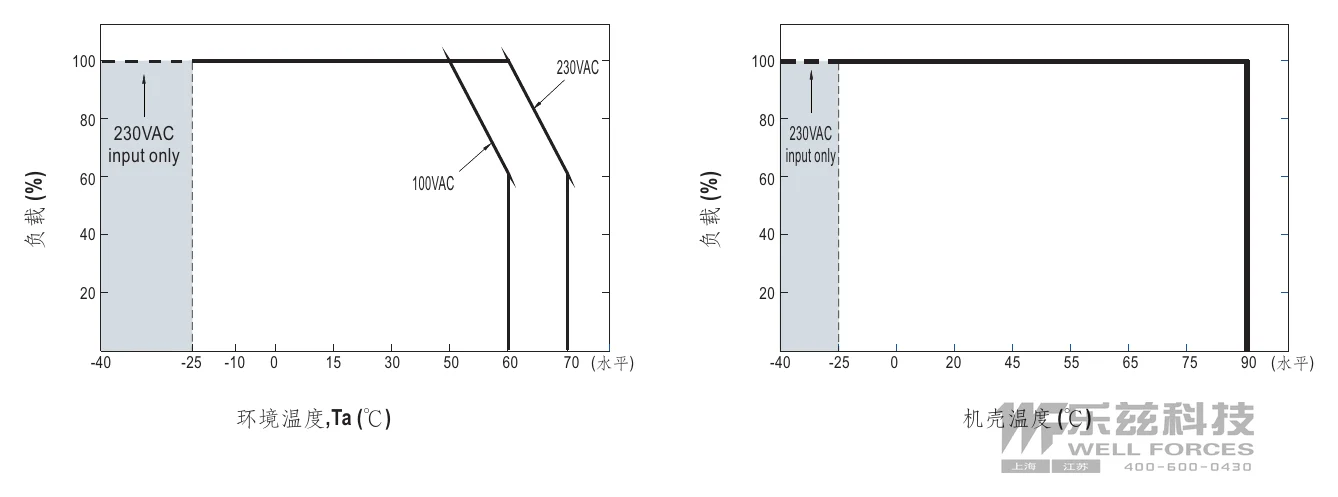

XLG-50-AB 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

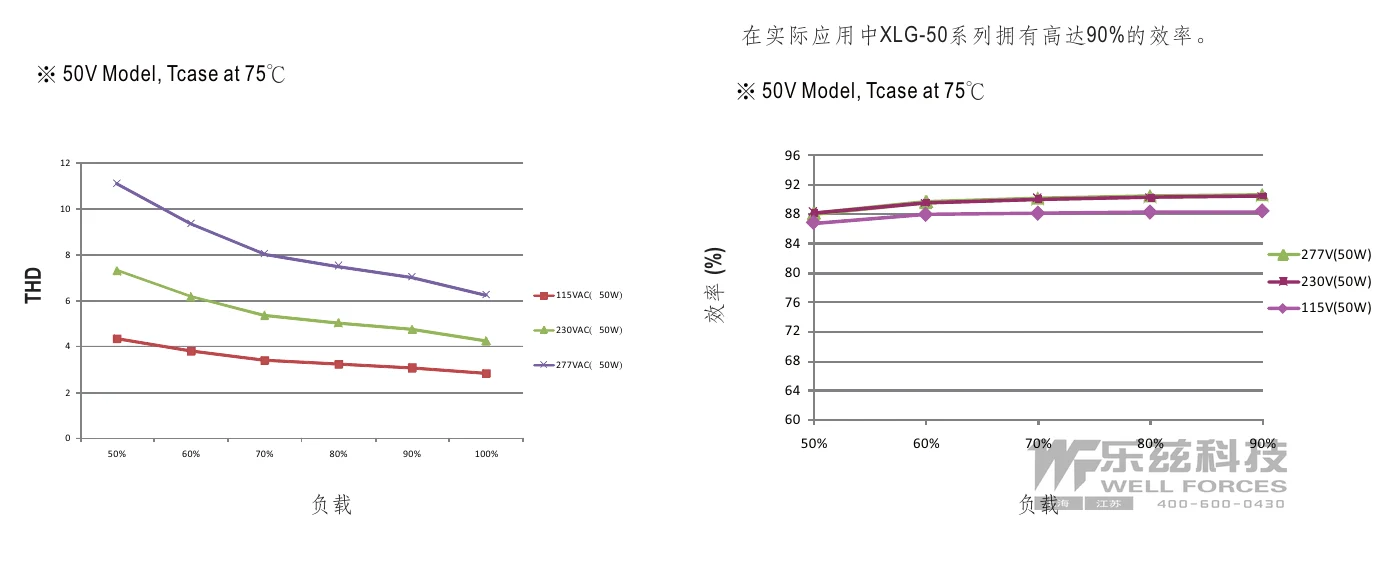

XLG-50-AB 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED街道照明
LED建筑照明
LED天井灯
LED泛光灯
适用于装在Class I, Division 2类危险地点之照明灯具
