明纬 MEAN WELL · MEAN WELL XLC SERIES 系列

明纬官方正品MEAN WELL XLC SERIES 系列3 年保修

XLC-40-24-S · LED电源恒压CCC认证

Mean Well · Enclosed Switching Power Supply · 40.8W 24

输出电压: 24 V DC
额定功率: 40.8 W
输出电流: 1.7 A

¥109.00含 13% 增值税

选择型号 — XLC-40系列XLC-40-24-S

XLC-40-24-S40.8W · 24V · 1.7A

XLC-40-H40W · 60V · 1050MA XLC-40-H-B40W · 60V · 1050MA XLC-40-H-BS40W · 60V · 1050MA XLC-40-H-DA240W · 60V · 1050MA XLC-40-H-DA2S40W · 60V · 1050MA XLC-40-H-S40W · 60V · 1050MA

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 XLC-40-24-S，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

XLC-40-24-S 为该系列型号：额定电流 1.7A，额定功率 40.8W，典型效率 88%。

XLC-40系列是一款40W恒功率和恒压输出LED电源供应器。此系列机型可工作在输入电压100~305VAC，并提供介于600mA~1400mA间不同电流之机型，输出电流可通过拨码开关或NFC调整。因具有最高可达88%之转换效率，整系列可于自然风冷散热下工作于-25℃ ~+90℃之机壳温度范围。XLC-40遵循最新的三合一和DALI-2隔离调光，也可通过按压调光这种简单的方式进行调节，为LED照明系统提供最佳的设计弹性。

产品特点

多级恒定功率模式，输出可通过拨码开关或NFC进行设置(H型)
恒压模式输出(12V/24V)
塑料外壳，Class II和PFC设计
符合UL8750 Class 2/Class P电源
符合CE ErP指令，无闪烁
待机功耗 <0.5W
满足应急照明(EL)应用
最小调光等级 0.1% (DALI-2 DT6)
调光功能：三合一调光 (可关断) DALI-2 + 按压调光
5 年质保

规格参数

XLC-40-24-S参数摘自官方规格书（2025-01-20 版）下载规格书 PDF

输出

额定电压: 24V
额定电流: 1.7A
纹波与噪声(最大)^注3: 240mVp-p
电压精度^注4: ±4.0%
线性调整率: ±0.5%
负载调整率: ±2%
额定功率^{注2 / 备注4}: 40.8W
启动,上升时间^{注5 / 备注5、6}: 500ms, 100ms/230VAC, 1000ms, 100ms/115VAC

输入

电压范围: 100 ~ 305VAC 141 ~ 400VDC
频率范围: 47 ~ 63Hz
功率因数: PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC@满载 (请参考“功率因数特性曲线(PF)”)
总谐波失真: THD<10%(@≧50%负载/230VAC; @≧75%负载/277VAC), THD<15%(@≧50%负载/115VAC) (请参考 “总谐波失真特性曲线(THD)” )
效率(Typ.)^注7（H）: 88%
交流电流: 0.5A / 115VAC 0.25A / 230VAC 0.2A/277VAC
浪涌电流(Typ.): 冷启动10A(在50% Ipeak下测量 twidth=100μs ) at 230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置51台 (B型断路器) / 51台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过功率: 105 ~ 220%的额定输出功率保护类型：打嗝模式，异常状态解除后自动恢复
短路: 打嗝模式，异常状态解除后自动恢复
过电压: 26 ~ 32V 关闭输出电压，重启恢复
过温度: 关闭输出电压，异常状态解除后自动恢复

环境

工作温度: Tcase=-25 ~ 90℃ (请参考“输出负载vs温度”)
最大外壳温度: Tcase=90℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟./周期, X, Y, Z 轴各60分钟

安规和电磁兼容

安全规范: ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(EL) 附录 J 适用于紧急安装(DC 输入 176-280VDC); BS EN/EN62384 , BIS IS15885(Part2/Sec13)(备注14), GB/T19510.1, GB/T19510.213, EAC TP TC 004,UL8750(Class P); CSA C22.2 No. 250.13-12 认证通过; 设计参考 AS/NZS 61347-1, AS/NZS 61347-2-13;
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55015(CISPR15),GB/T 17743 -----
辐射骚扰 Radiated BS EN/EN55015(CISPR15),GB/T 17743 -----
谐波电流 Harmonic Current BS EN/EN61000-3-2,GB17625.1 CLASS C @ 负载≧50%
电压闪烁 Voltage Flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度: BS EN/EN61547
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 2
电快速瞬变脉冲群 EFT/Burst BS EN/EN61000-4-4 Level 2
浪涌 Surge BS EN/EN61000-4-5 Level 3, 1KV/Line-Line
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 2
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 2
Voltage Dips and Interruptions BS EN/EN61000-4-11 70% residual voltage for 10 period, 0% residual voltage for 0.5 periods

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55015(CISPR15),GB/T 17743	-----
辐射骚扰 Radiated	BS EN/EN55015(CISPR15),GB/T 17743	-----
谐波电流 Harmonic Current	BS EN/EN61000-3-2,GB17625.1	CLASS C @ 负载≧50%
电压闪烁 Voltage Flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 4KV contact
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 2
电快速瞬变脉冲群 EFT/Burst	BS EN/EN61000-4-4	Level 2
浪涌 Surge	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 2
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 2
Voltage Dips and Interruptions	BS EN/EN61000-4-11	70% residual voltage for 10 period, 0% residual voltage for 0.5 periods

其它

闪烁^{注6 / 备注9}: PstLM ≤ 1, SVM ≤ 0.4
MTBF: 3935.2 K hrs min. Telcordia SR-332 (Bellcore) ; 342.9 Khrs min. MIL-HDBK-217F (25℃)

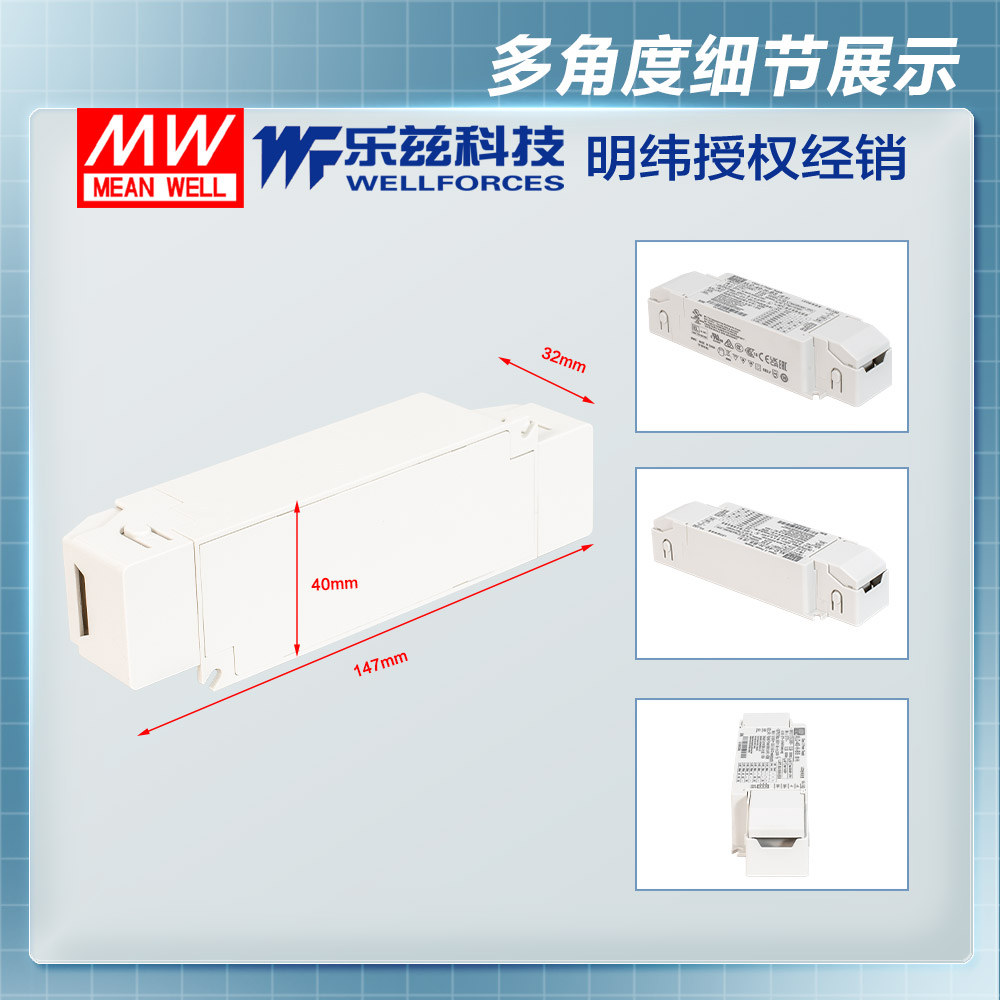

尺寸: 147*40*32mm (L*W*H)

测试条件与备注31

XLC-40-12/24-□: 1. 如未特别说明，所有规格参数均在输入为230VAC 、额定电流和 25°C 环境温度下测量。
XLC-40-12/24-□: 2. 在低输入电压下，需要降额输出。详情请参阅“静态特性”部分。
XLC-40-12/24-□: 3. 纹波和噪声测量方法：使用一条12"双绞线，同时终端并联0.1uF和47uF电容，在20MHz带宽下进行量测。
XLC-40-12/24-□: 4. 精度：包括设定误差、线性调整率和负载调整率。
XLC-40-12/24-□: 5. 启动时间是在冷机启动下测得，频繁地开关机可能使启动时间增长。
XLC-40-12/24-□: 6. 闪烁是使用MEAN WELL提供的光源，在满载情况下测得。
XLC-40-12/24-□: 7. 这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新 ErP 法规要求。
XLC-40-12/24-□: 8. 电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
XLC-40-12/24-□: 9. 当海拔高度超过2000米（6500英尺）时，无风扇机型环境温度依每3.5°C/1000m比例下降，有风扇机型环境温度依每5°C/1000m比例下降。
XLC-40-12/24-□: 10. 当本系列机型的外壳最高温度点 tc 低于 75°C，使用工作寿命大于50000 小时。
XLC-40-12/24-□: 11. 对于 XLC（-S 除外）系列：RCM 采自愿性标示，符合AS/NZS 4417.1 中所规范的 IEC 或 AS/NZS标准。对于 XLC-S 系列：RCM 采自愿性标示，Non IC 等级的独立式LED电子控制装置不适用于住宅安装。
XLC-40-12/24-□: 12. 来自美洲地区的产品可能没有PSE / CCC / BIS / KC徽标。有关更多信息，请联系您的MEAN WELL销售人员。
XLC-40-12/24-□: 13. 更多相关信息，请联系MEAN WELL 销售人员。
XLC-40-12/24-□: 14. 中国生产的机型以及部分印度生产型号可能没有BIS徽标，详细认证机型请参考BIS证书。有关更多信息，请联系您的 MEAN WELL 销售人员。
XLC-40-H-□□□: 1. 如未特别说明，所有规格参数均在输入为230VAC 、额定电流和 25°C 环境温度下测量。
XLC-40-H-□□□: 2. 空载条件下输出打嗝。
XLC-40-H-□□□: 3. 请参考“LED电源驱动模式”。
XLC-40-H-□□□: 4. 在低输入电压下，需要降额输出。详情请参阅“静态特性”部分。
XLC-40-H-□□□: 5. 启动时间是在冷机启动下测得，频繁地开关机可能使启动时间增长。
XLC-40-H-□□□: 6. 根据 IEC 62386-101/102 DALI 电源上电定时和中断法规，启动时间需要使用可以支持 DALI 开机的 DALI 控制器进行测试，否则启动时间将超过 0.5 秒。
XLC-40-H-□□□: 7. 效率是在 800mA/50V输出下测量的，输出电流由拨码开关或NFC 设定。
XLC-40-H-□□□: 8. 待机功耗在 230VAC 下测量。
XLC-40-H-□□□: 9. 闪烁是使用MEAN WELL提供的光源，在满载情况下测得。
XLC-40-H-□□□: 10. 电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
XLC-40-H-□□□: 11. 对于 XLC（-S 除外）系列：RCM 采自愿性标示，符合AS/NZS 4417.1 中所规范的 IEC 或 AS/NZS标准。对于 XLC-S 系列：RCM 采自愿性标示，Non IC 等级的独立式LED电子控制装置不适用于住宅安装。
XLC-40-H-□□□: 12. 当海拔高度超过2000米（6500英尺）时，无风扇机型环境温度依每3.5°C/1000m比例下降，有风扇机型环境温度依每5°C/1000m比例下降。
XLC-40-H-□□□: 13. 当本系列机型的外壳最高温度点 tc 低于 75°C，使用工作寿命大于50000 小时。
XLC-40-H-□□□: 14. 中国生产的机型以及部分印度生产型号可能没有BIS徽标，详细认证机型请参考BIS证书。有关更多信息，请联系您的 MEAN WELL 销售人员。
XLC-40-H-□□□: 15. 这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新 ErP 法规要求。
XLC-40-H-□□□: 16. 来自美洲地区的产品可能没有PSE / CCC / BIS / KC徽标。有关更多信息，请联系您的MEAN WELL销售人员。
XLC-40-H-□□□: 17. 更多相关信息，请联系MEAN WELL 销售人员。

技术图纸

XLC-40-24-S NFC功能说明 — NFC功能说明左右滑动 · 点击查看大图

XLC-40-24-S 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

XLC-40-24-S 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

XLC-40-24-S 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

XLC-40-24-S 功率因素特性曲线(PF) — 功率因素特性曲线(PF)左右滑动 · 点击查看大图

XLC-40-24-S 效率vs负载 — 效率vs负载左右滑动 · 点击查看大图

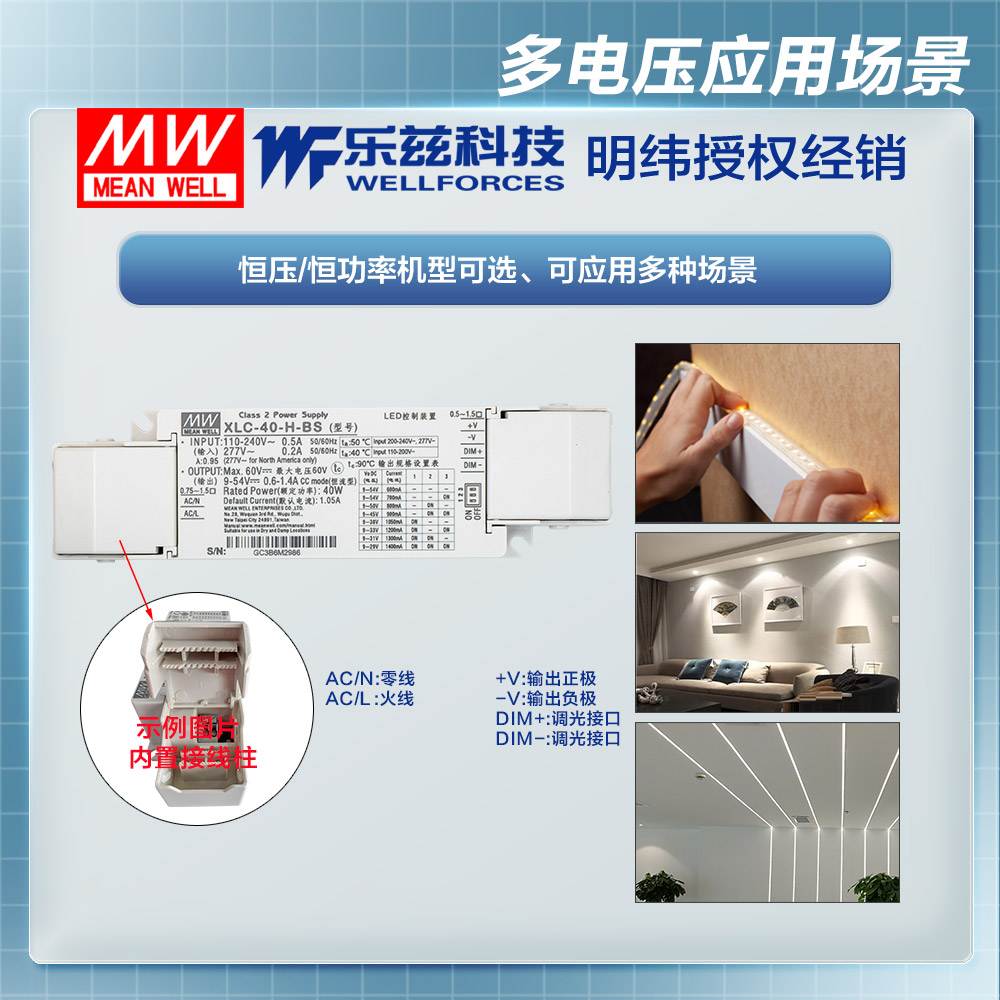

典型应用

嵌灯
筒灯
面板灯
商业照明
装饰照明
LED灯带
DALI数字照明

资料下载

规格书1

XLC-40-24-S 规格书PDF下载

3D 图档1

XLC-40-24-S 3D 图档ZIP下载

认证证书13

BIS认证证书XLN,XLC-25,40,60-BIS-cer.pdfPDF下载

ENEC认证证书XLC-25,40-KN,MA-ENEC(Built-in)-cer.pdfPDF下载

ENEC认证证书XLC,XLN-25,40-KN,MA-ENEC(Independent)-cer.pdfPDF下载

XLC,XLN-25,40-Flicker认证证书XLC,XLN-25,40-Flicker-cer.pdfPDF下载

ccc认证证书XLC-25,40-CCC-ccc.pdfPDF下载

EAC认证证书XLN,XLC-25,40,60-EAC-cer.pdfPDF下载

EAC认证证书XLN,XLC-25,40,60-EAC RoHS-cer.pdfPDF下载

CB认证证书XLC,XLN-25,40-CB(Independent)-cer.pdfPDF下载

CB认证证书XLC-25,40-KN,MA-CB(Built-in)-cer.pdfPDF下载

EMC认证证书XLC,XLN-40-EMC-cer.pdfPDF下载

CE认证证书XLN-25,40,XLC-25,40-CE-dec.pdfPDF下载

UK认证证书XLN-25,40,XLC-25,40-UK-dec.pdfPDF下载

UL认证证书E334687-UL-cer.pdfPDF下载
